Установка очистки бытовых сточных вод

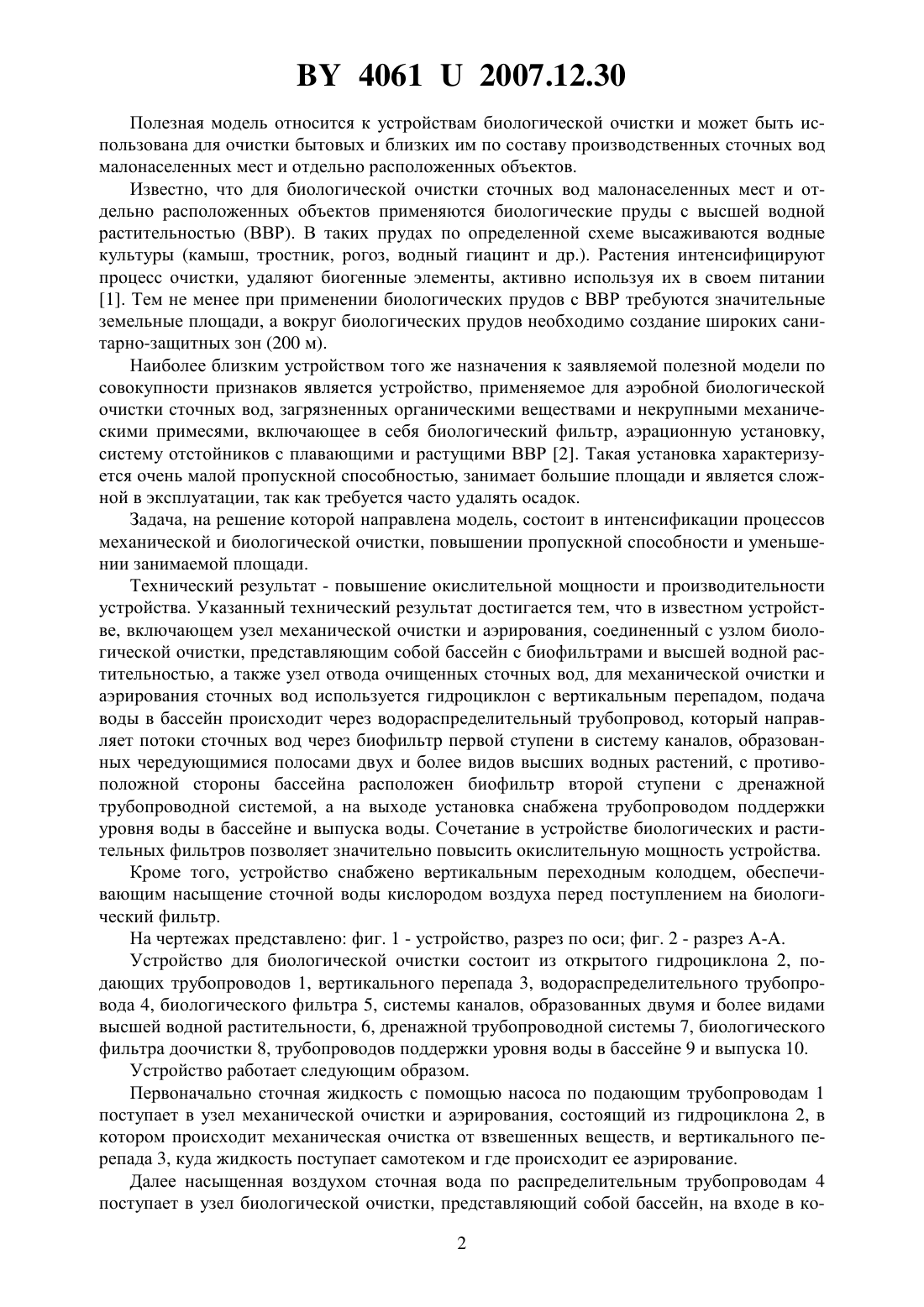

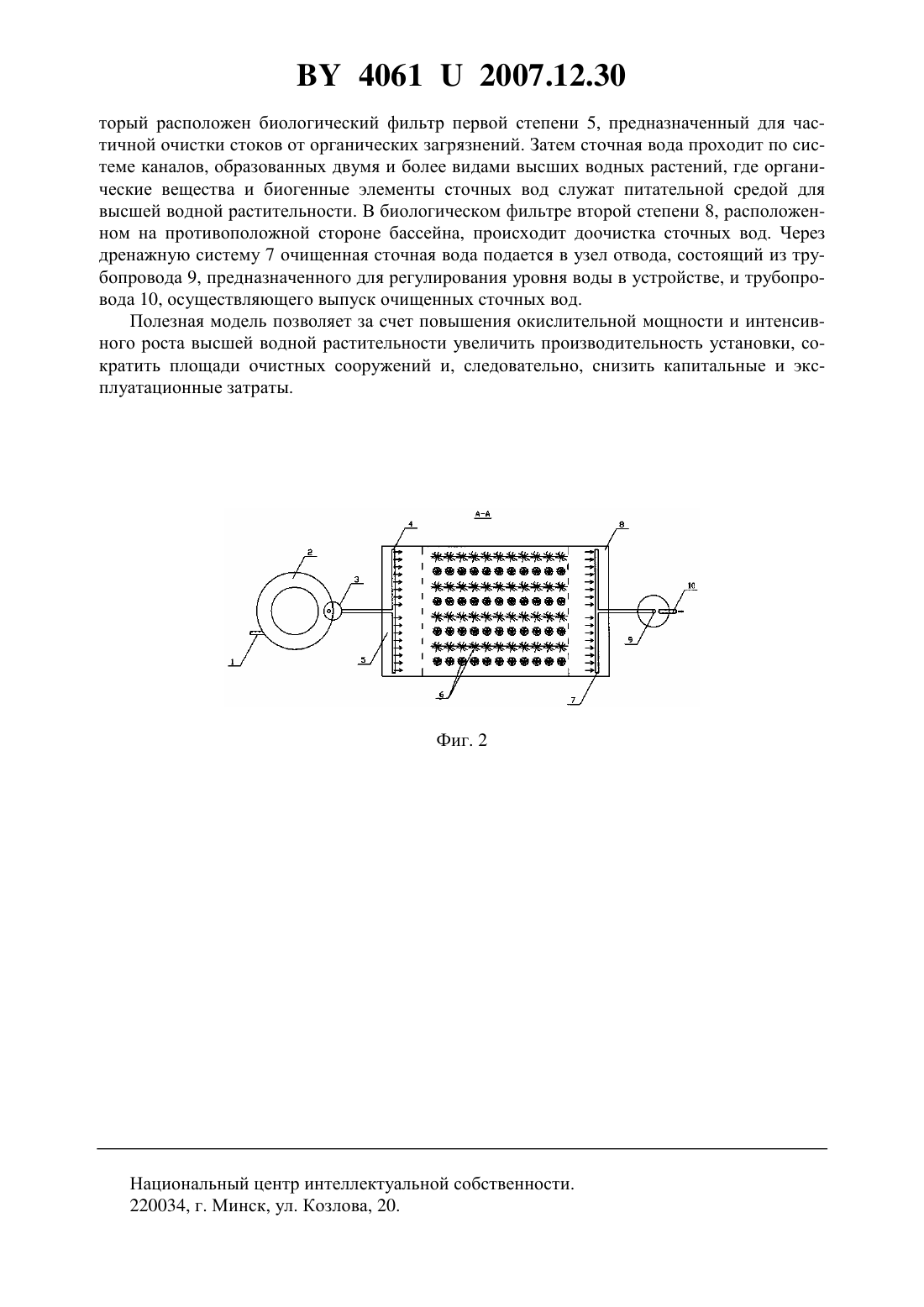

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ОЧИСТКИ БЫТОВЫХ СТОЧНЫХ ВОД(71) Заявитель Государственное научное учреждение Полесский аграрно-экологический институт Национальной академии наук Беларуси(72) Авторы Яромский Виктор Николаевич Яромский Дмитрий Викторович Лицкевич Анатолий Николаевич Панько Александр Данилович(73) Патентообладатель Государственное научное учреждение Полесский аграрно-экологический институт Национальной академии наук Беларуси(57) Установка очистки бытовых сточных вод, включающая узел механической очистки и аэрирования, соединенный с узлом биологической очистки, представляющим собой бассейн с биофильтрами и высшей водной растительностью, и узел отвода очищенных сточных вод, отличающаяся тем, что для механической очистки и аэрирования используется гидроциклон с вертикальным перепадом, подача воды в бассейн происходит через водораспределительный трубопровод, который направляет потоки сточных вод через биофильтр первой степени в систему каналов, образованных чередующимися полосами двух и более видов высших водных растений, с противоположной стороны бассейна расположен биофильтр второй степени с дренажной трубопроводной системой, а на выходе установка снабжена трубопроводом поддержки уровня воды в бассейне и выпуска воды.(56) 1. Яковлев С.В., Воронов Ю.В. Водоотведение и очистка сточных вод учебник для ВУЗов. - М. АСВ, 2002. - С. 628-629. 2. Патент 19755527, МПК 02 3/32, 1999. 40612007.12.30 Полезная модель относится к устройствам биологической очистки и может быть использована для очистки бытовых и близких им по составу производственных сточных вод малонаселенных мест и отдельно расположенных объектов. Известно, что для биологической очистки сточных вод малонаселенных мест и отдельно расположенных объектов применяются биологические пруды с высшей водной растительностью (ВВР). В таких прудах по определенной схеме высаживаются водные культуры (камыш, тростник, рогоз, водный гиацинт и др.). Растения интенсифицируют процесс очистки, удаляют биогенные элементы, активно используя их в своем питании 1. Тем не менее при применении биологических прудов с ВВР требуются значительные земельные площади, а вокруг биологических прудов необходимо создание широких санитарно-защитных зон (200 м). Наиболее близким устройством того же назначения к заявляемой полезной модели по совокупности признаков является устройство, применяемое для аэробной биологической очистки сточных вод, загрязненных органическими веществами и некрупными механическими примесями, включающее в себя биологический фильтр, аэрационную установку,систему отстойников с плавающими и растущими ВВР 2. Такая установка характеризуется очень малой пропускной способностью, занимает большие площади и является сложной в эксплуатации, так как требуется часто удалять осадок. Задача, на решение которой направлена модель, состоит в интенсификации процессов механической и биологической очистки, повышении пропускной способности и уменьшении занимаемой площади. Технический результат - повышение окислительной мощности и производительности устройства. Указанный технический результат достигается тем, что в известном устройстве, включающем узел механической очистки и аэрирования, соединенный с узлом биологической очистки, представляющим собой бассейн с биофильтрами и высшей водной растительностью, а также узел отвода очищенных сточных вод, для механической очистки и аэрирования сточных вод используется гидроциклон с вертикальным перепадом, подача воды в бассейн происходит через водораспределительный трубопровод, который направляет потоки сточных вод через биофильтр первой ступени в систему каналов, образованных чередующимися полосами двух и более видов высших водных растений, с противоположной стороны бассейна расположен биофильтр второй ступени с дренажной трубопроводной системой, а на выходе установка снабжена трубопроводом поддержки уровня воды в бассейне и выпуска воды. Сочетание в устройстве биологических и растительных фильтров позволяет значительно повысить окислительную мощность устройства. Кроме того, устройство снабжено вертикальным переходным колодцем, обеспечивающим насыщение сточной воды кислородом воздуха перед поступлением на биологический фильтр. На чертежах представлено фиг. 1 - устройство, разрез по оси фиг. 2 - разрез А-А. Устройство для биологической очистки состоит из открытого гидроциклона 2, подающих трубопроводов 1, вертикального перепада 3, водораспределительного трубопровода 4, биологического фильтра 5, системы каналов, образованных двумя и более видами высшей водной растительности, 6, дренажной трубопроводной системы 7, биологического фильтра доочистки 8, трубопроводов поддержки уровня воды в бассейне 9 и выпуска 10. Устройство работает следующим образом. Первоначально сточная жидкость с помощью насоса по подающим трубопроводам 1 поступает в узел механической очистки и аэрирования, состоящий из гидроциклона 2, в котором происходит механическая очистка от взвешенных веществ, и вертикального перепада 3, куда жидкость поступает самотеком и где происходит ее аэрирование. Далее насыщенная воздухом сточная вода по распределительным трубопроводам 4 поступает в узел биологической очистки, представляющий собой бассейн, на входе в ко 2 40612007.12.30 торый расположен биологический фильтр первой степени 5, предназначенный для частичной очистки стоков от органических загрязнений. Затем сточная вода проходит по системе каналов, образованных двумя и более видами высших водных растений, где органические вещества и биогенные элементы сточных вод служат питательной средой для высшей водной растительности. В биологическом фильтре второй степени 8, расположенном на противоположной стороне бассейна, происходит доочистка сточных вод. Через дренажную систему 7 очищенная сточная вода подается в узел отвода, состоящий из трубопровода 9, предназначенного для регулирования уровня воды в устройстве, и трубопровода 10, осуществляющего выпуск очищенных сточных вод. Полезная модель позволяет за счет повышения окислительной мощности и интенсивного роста высшей водной растительности увеличить производительность установки, сократить площади очистных сооружений и, следовательно, снизить капитальные и эксплуатационные затраты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
