Привод гидропневмо-цепной

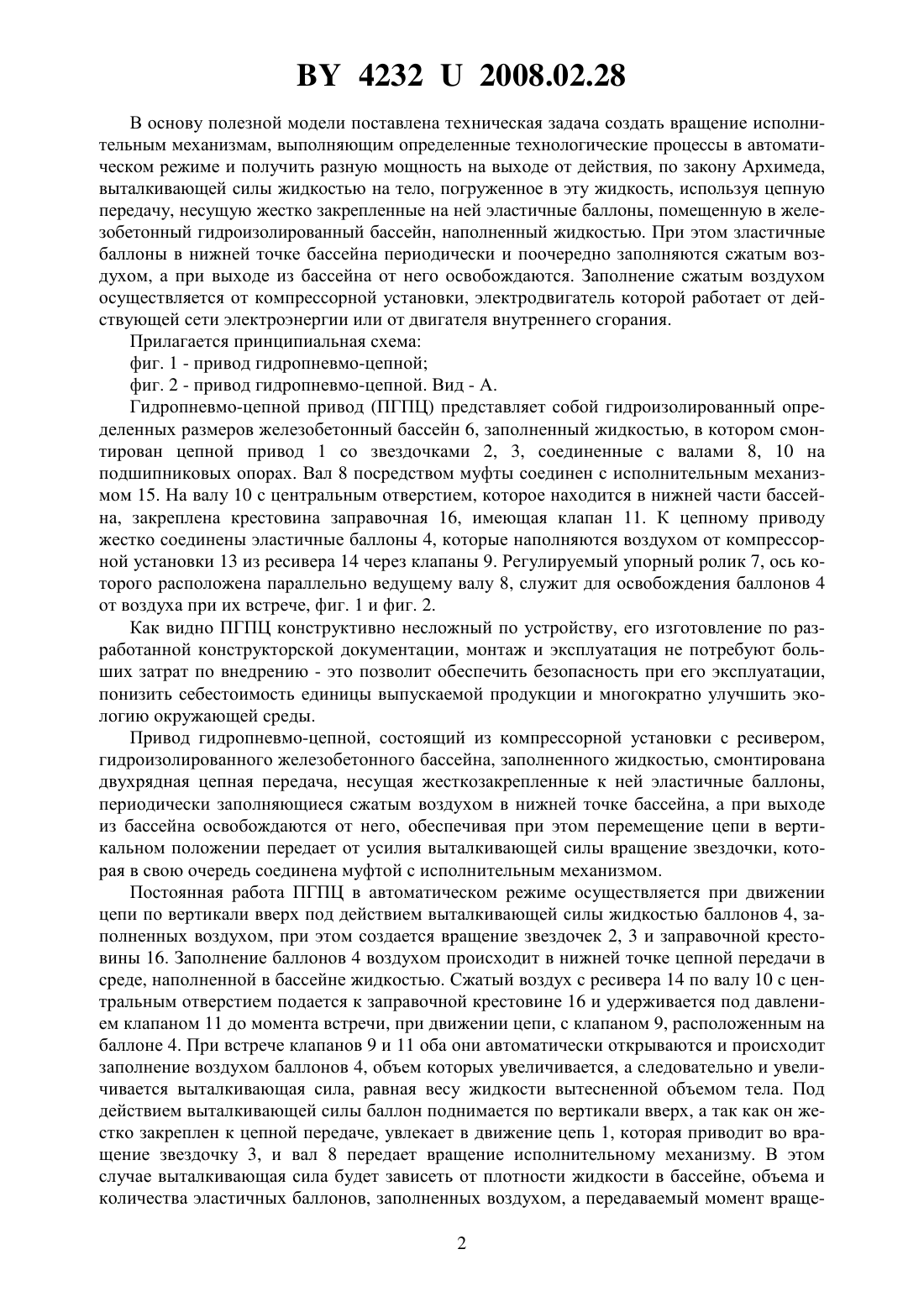

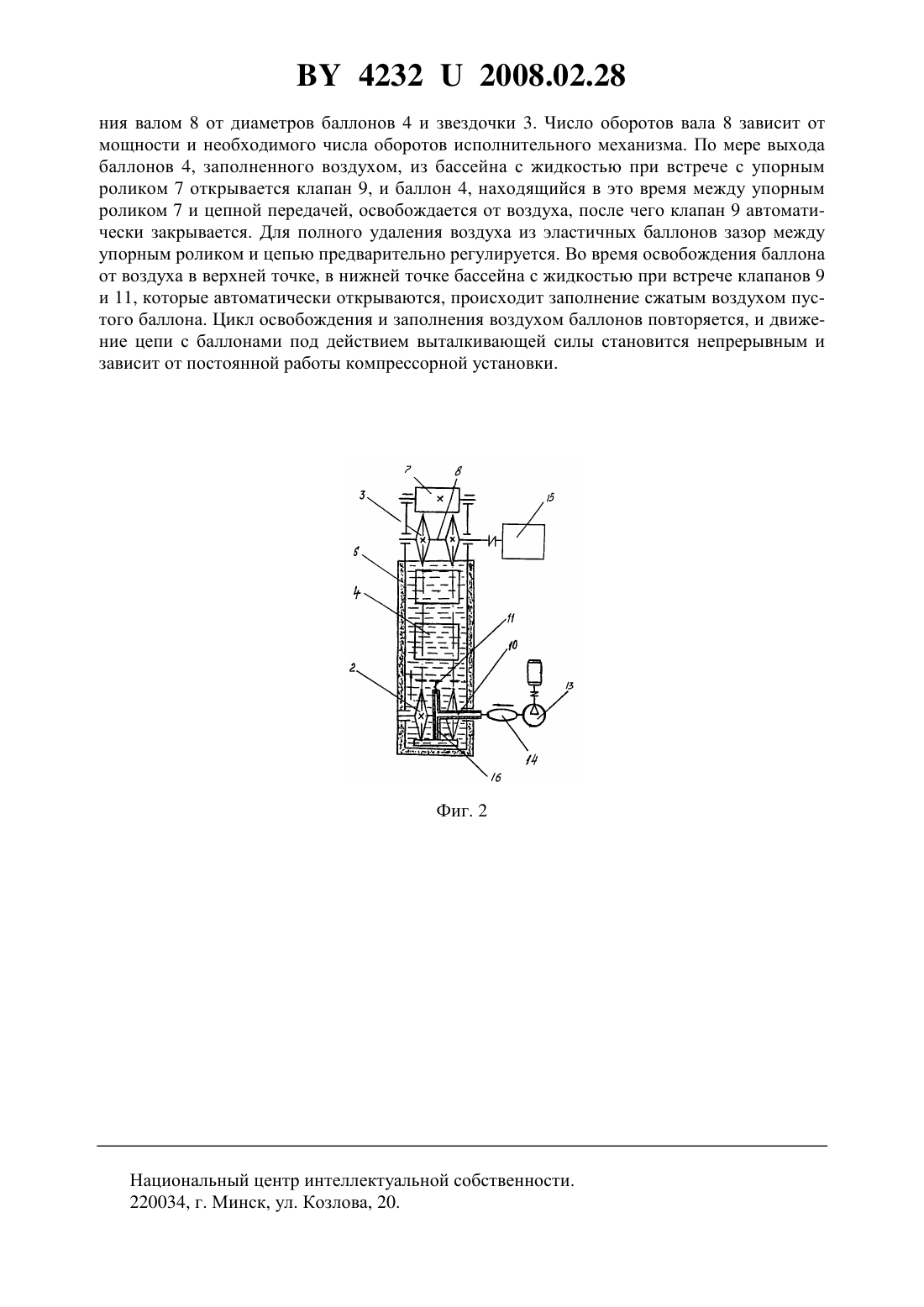

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Королев Яков Павлович(72) Автор Королев Яков Павлович(73) Патентообладатель Королев Яков Павлович(57) Привод гидропневмо-цепной, содержащий компрессорную установку с ресивером,гидроизолированный железобетонный бассейн, заполненный жидкостью, в котором смонтирован цепной привод со звездочками, соединенными муфтой с исполнительным механизмом, при этом к цепному приводу жестко закреплены эластичные баллоны,установленные с возможностью заполнения их в бассейне сжатым воздухом и освобождения от воздуха при встрече с упорным роликом. Фиг. 1 Предложение на полезную модель относится к приводам, создающим вращение исполнительным механизмам разных мощностей от действия выталкивающей силы жидкостью на тело, помещенное в эту жидкость, может применяться для вращения электрогенератором при производстве электроэнергии и других отраслях народного хозяйства, где требуется потребление разных мощностей. Автору привода на полезную модель не известны источники информации, в которых описан аналогичный привод. 42322008.02.28 В основу полезной модели поставлена техническая задача создать вращение исполнительным механизмам, выполняющим определенные технологические процессы в автоматическом режиме и получить разную мощность на выходе от действия, по закону Архимеда,выталкивающей силы жидкостью на тело, погруженное в эту жидкость, используя цепную передачу, несущую жестко закрепленные на ней эластичные баллоны, помещенную в железобетонный гидроизолированный бассейн, наполненный жидкостью. При этом зластичные баллоны в нижней точке бассейна периодически и поочередно заполняются сжатым воздухом, а при выходе из бассейна от него освобождаются. Заполнение сжатым воздухом осуществляется от компрессорной установки, электродвигатель которой работает от действующей сети электроэнергии или от двигателя внутреннего сгорания. Прилагается принципиальная схема фиг. 1 - привод гидропневмо-цепной фиг. 2 - привод гидропневмо-цепной. Вид - А. Гидропневмо-цепной привод (ПГПЦ) представляет собой гидроизолированный определенных размеров железобетонный бассейн 6, заполненный жидкостью, в котором смонтирован цепной привод 1 со звездочками 2, 3, соединенные с валами 8, 10 на подшипниковых опорах. Вал 8 посредством муфты соединен с исполнительным механизмом 15. На валу 10 с центральным отверстием, которое находится в нижней части бассейна, закреплена крестовина заправочная 16, имеющая клапан 11. К цепному приводу жестко соединены эластичные баллоны 4, которые наполняются воздухом от компрессорной установки 13 из ресивера 14 через клапаны 9. Регулируемый упорный ролик 7, ось которого расположена параллельно ведущему валу 8, служит для освобождения баллонов 4 от воздуха при их встрече, фиг. 1 и фиг. 2. Как видно ПГПЦ конструктивно несложный по устройству, его изготовление по разработанной конструкторской документации, монтаж и эксплуатация не потребуют больших затрат по внедрению - это позволит обеспечить безопасность при его эксплуатации,понизить себестоимость единицы выпускаемой продукции и многократно улучшить экологию окружающей среды. Привод гидропневмо-цепной, состоящий из компрессорной установки с ресивером,гидроизолированного железобетонного бассейна, заполненного жидкостью, смонтирована двухрядная цепная передача, несущая жесткозакрепленные к ней эластичные баллоны,периодически заполняющиеся сжатым воздухом в нижней точке бассейна, а при выходе из бассейна освобождаются от него, обеспечивая при этом перемещение цепи в вертикальном положении передает от усилия выталкивающей силы вращение звездочки, которая в свою очередь соединена муфтой с исполнительным механизмом. Постоянная работа ПГПЦ в автоматическом режиме осуществляется при движении цепи по вертикали вверх под действием выталкивающей силы жидкостью баллонов 4, заполненных воздухом, при этом создается вращение звездочек 2, 3 и заправочной крестовины 16. Заполнение баллонов 4 воздухом происходит в нижней точке цепной передачи в среде, наполненной в бассейне жидкостью. Сжатый воздух с ресивера 14 по валу 10 с центральным отверстием подается к заправочной крестовине 16 и удерживается под давлением клапаном 11 до момента встречи, при движении цепи, с клапаном 9, расположенным на баллоне 4. При встрече клапанов 9 и 11 оба они автоматически открываются и происходит заполнение воздухом баллонов 4, объем которых увеличивается, а следовательно и увеличивается выталкивающая сила, равная весу жидкости вытесненной объемом тела. Под действием выталкивающей силы баллон поднимается по вертикали вверх, а так как он жестко закреплен к цепной передаче, увлекает в движение цепь 1, которая приводит во вращение звездочку 3, и вал 8 передает вращение исполнительному механизму. В этом случае выталкивающая сила будет зависеть от плотности жидкости в бассейне, объема и количества эластичных баллонов, заполненных воздухом, а передаваемый момент враще 2 42322008.02.28 ния валом 8 от диаметров баллонов 4 и звездочки 3. Число оборотов вала 8 зависит от мощности и необходимого числа оборотов исполнительного механизма. По мере выхода баллонов 4, заполненного воздухом, из бассейна с жидкостью при встрече с упорным роликом 7 открывается клапан 9, и баллон 4, находящийся в это время между упорным роликом 7 и цепной передачей, освобождается от воздуха, после чего клапан 9 автоматически закрывается. Для полного удаления воздуха из эластичных баллонов зазор между упорным роликом и цепью предварительно регулируется. Во время освобождения баллона от воздуха в верхней точке, в нижней точке бассейна с жидкостью при встрече клапанов 9 и 11, которые автоматически открываются, происходит заполнение сжатым воздухом пустого баллона. Цикл освобождения и заполнения воздухом баллонов повторяется, и движение цепи с баллонами под действием выталкивающей силы становится непрерывным и зависит от постоянной работы компрессорной установки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
