Бокс кабельный телефонный

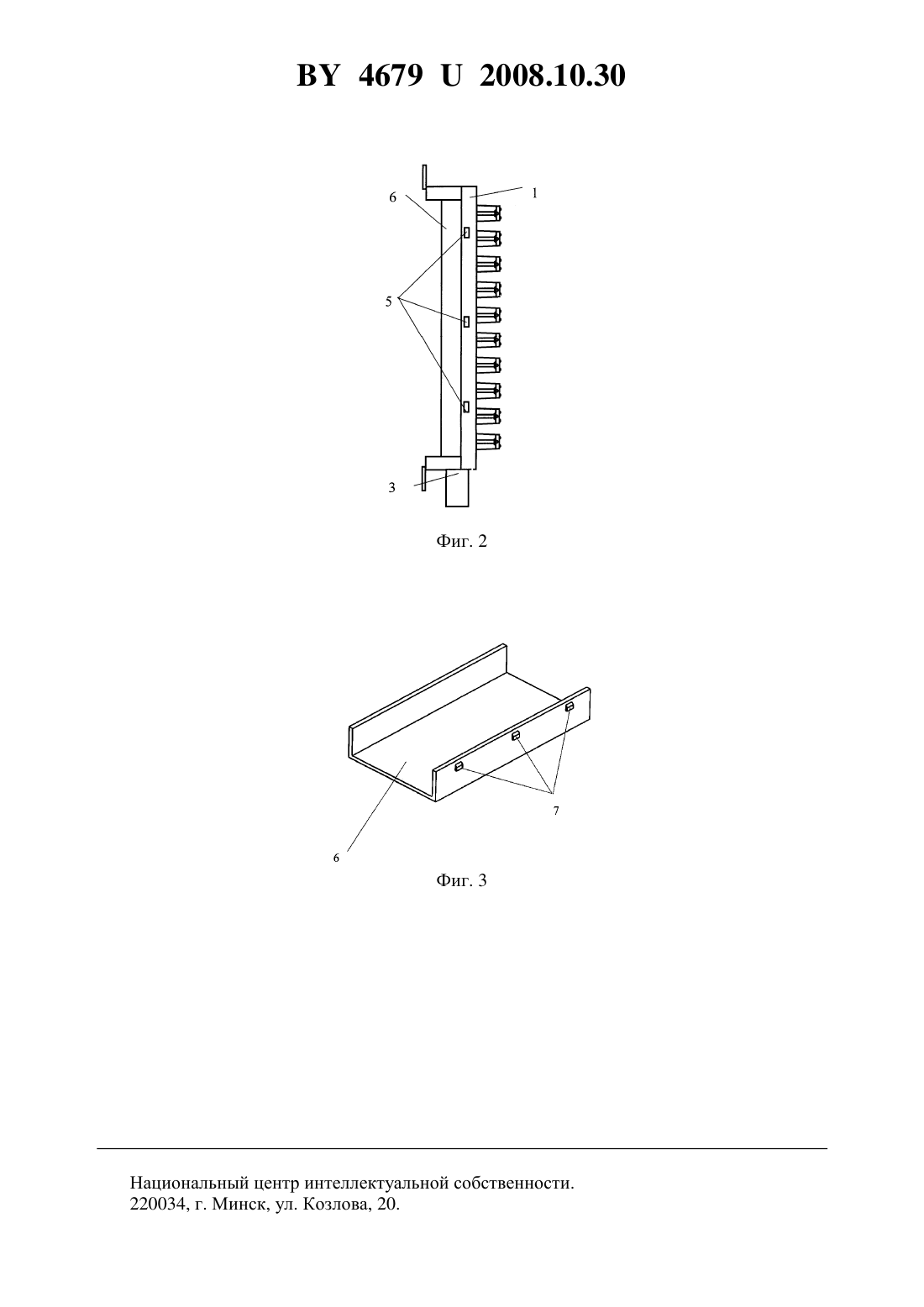

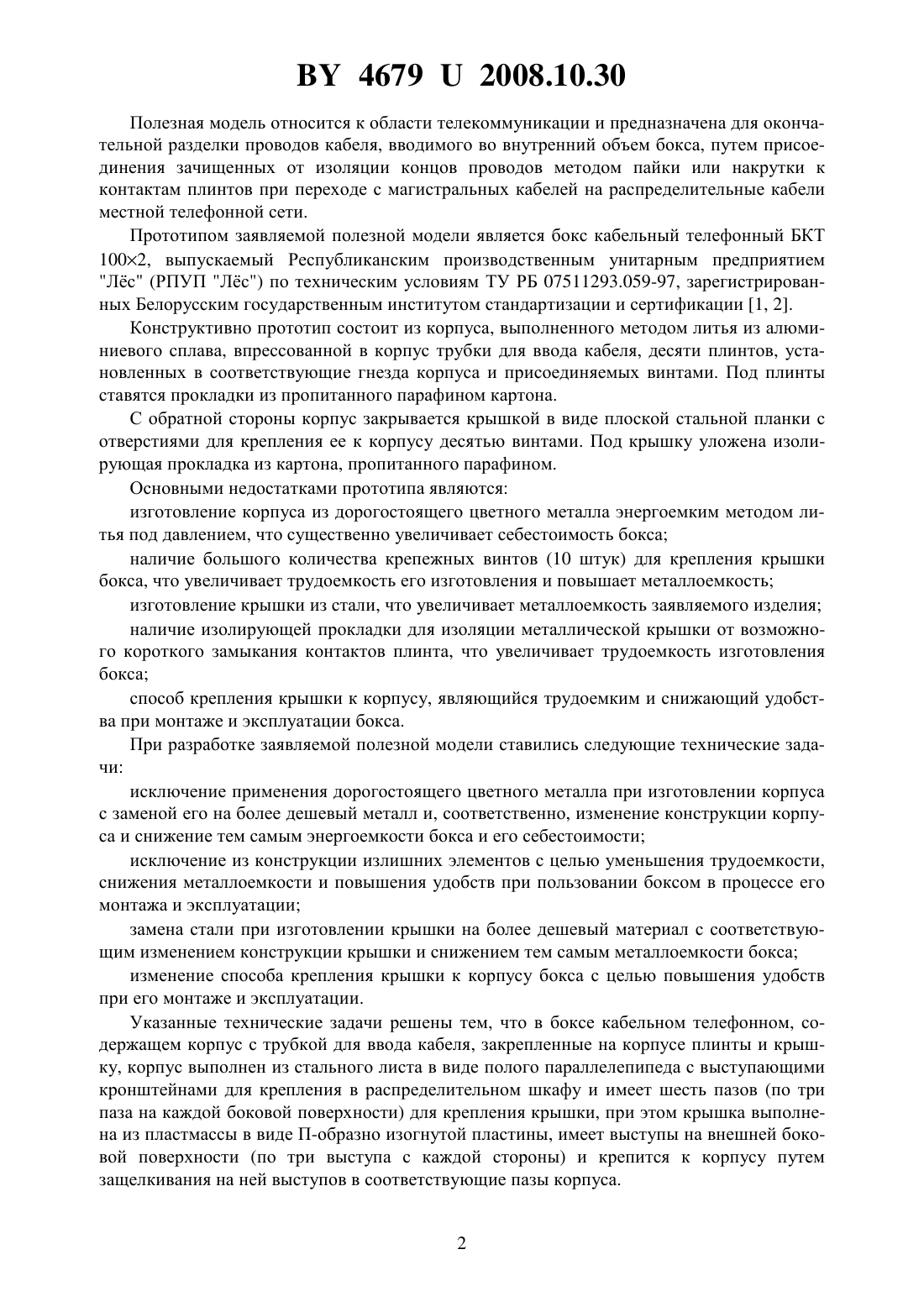

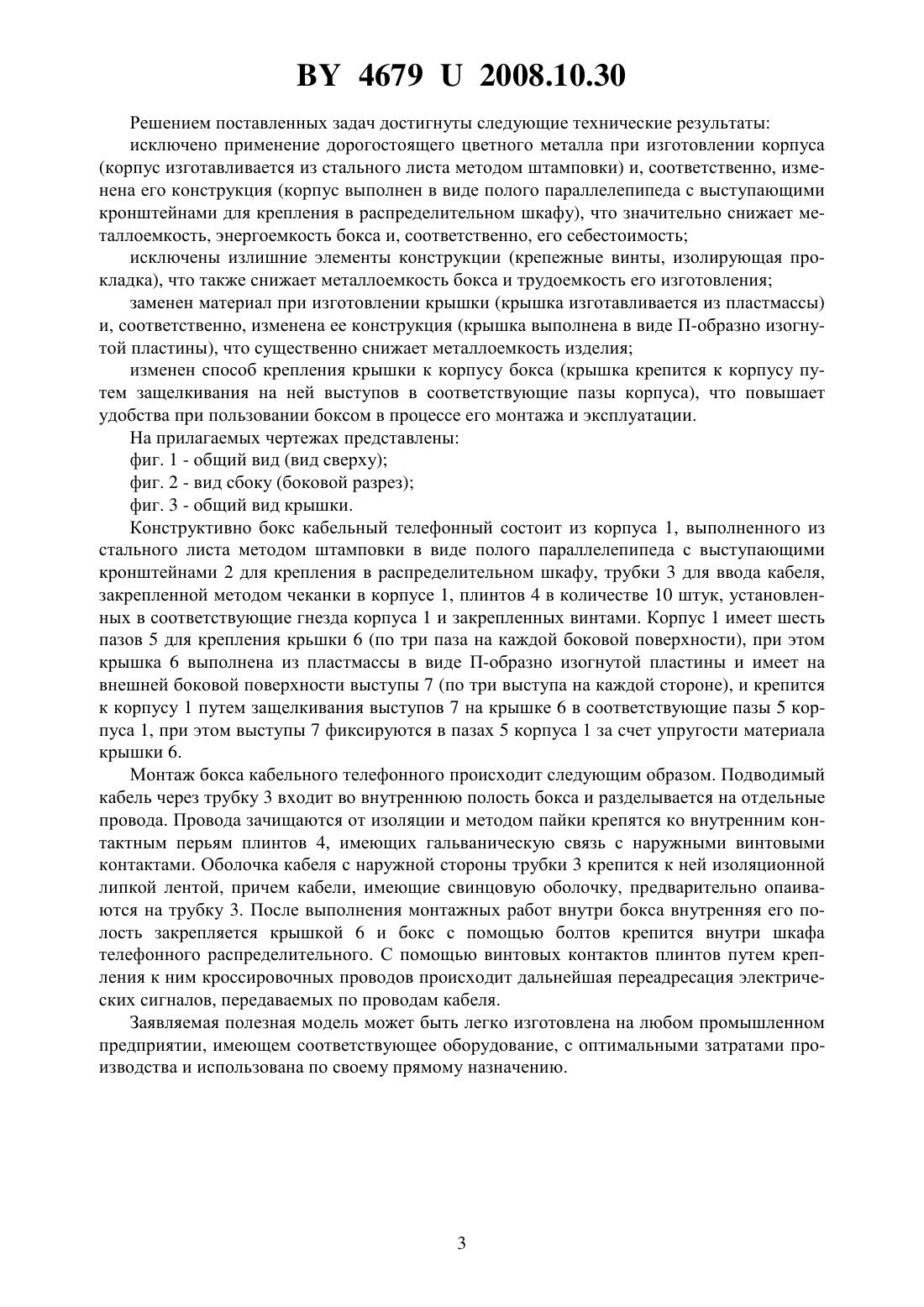

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское производственное унитарное предприятие Лс(72) Авторы Шалабодин Виктор Николаевич Шамарова Светлана Вадимовна(73) Патентообладатель Республиканское производственное унитарное предприятие Лс(57) Бокс кабельный телефонный, содержащий корпус с трубкой для ввода кабеля, закрепленные на корпусе плинты и крышку, отличающийся тем, что корпус выполнен из стального листа в виде полого параллелепипеда с выступающими кронштейнами для крепления в распределительном шкафу и имеет шесть пазов (по три паза на каждой боковой поверхности) для крепления крышки, при этом крышка выполнена из пластмассы в виде Побразно изогнутой пластины, имеет выступы на внешней боковой поверхности (по три выступа с каждой стороны) и крепится к корпусу путем защелкивания на ней выступов в соответствующие пазы корпуса.(56) 1. Технические условия ТУ РБ 07511293.059-97. 2. Рекламный проспект Боксы кабельные телефонные, РПУП Лс (прототип). 46792008.10.30 Полезная модель относится к области телекоммуникации и предназначена для окончательной разделки проводов кабеля, вводимого во внутренний объем бокса, путем присоединения зачищенных от изоляции концов проводов методом пайки или накрутки к контактам плинтов при переходе с магистральных кабелей на распределительные кабели местной телефонной сети. Прототипом заявляемой полезной модели является бокс кабельный телефонный БКТ 1002, выпускаемый Республиканским производственным унитарным предприятием Лс (РПУП Лс) по техническим условиям ТУ РБ 07511293.059-97, зарегистрированных Белорусским государственным институтом стандартизации и сертификации 1, 2. Конструктивно прототип состоит из корпуса, выполненного методом литья из алюминиевого сплава, впрессованной в корпус трубки для ввода кабеля, десяти плинтов, установленных в соответствующие гнезда корпуса и присоединяемых винтами. Под плинты ставятся прокладки из пропитанного парафином картона. С обратной стороны корпус закрывается крышкой в виде плоской стальной планки с отверстиями для крепления ее к корпусу десятью винтами. Под крышку уложена изолирующая прокладка из картона, пропитанного парафином. Основными недостатками прототипа являются изготовление корпуса из дорогостоящего цветного металла энергоемким методом литья под давлением, что существенно увеличивает себестоимость бокса наличие большого количества крепежных винтов (10 штук) для крепления крышки бокса, что увеличивает трудоемкость его изготовления и повышает металлоемкость изготовление крышки из стали, что увеличивает металлоемкость заявляемого изделия наличие изолирующей прокладки для изоляции металлической крышки от возможного короткого замыкания контактов плинта, что увеличивает трудоемкость изготовления бокса способ крепления крышки к корпусу, являющийся трудоемким и снижающий удобства при монтаже и эксплуатации бокса. При разработке заявляемой полезной модели ставились следующие технические задачи исключение применения дорогостоящего цветного металла при изготовлении корпуса с заменой его на более дешевый металл и, соответственно, изменение конструкции корпуса и снижение тем самым энергоемкости бокса и его себестоимости исключение из конструкции излишних элементов с целью уменьшения трудоемкости,снижения металлоемкости и повышения удобств при пользовании боксом в процессе его монтажа и эксплуатации замена стали при изготовлении крышки на более дешевый материал с соответствующим изменением конструкции крышки и снижением тем самым металлоемкости бокса изменение способа крепления крышки к корпусу бокса с целью повышения удобств при его монтаже и эксплуатации. Указанные технические задачи решены тем, что в боксе кабельном телефонном, содержащем корпус с трубкой для ввода кабеля, закрепленные на корпусе плинты и крышку, корпус выполнен из стального листа в виде полого параллелепипеда с выступающими кронштейнами для крепления в распределительном шкафу и имеет шесть пазов (по три паза на каждой боковой поверхности) для крепления крышки, при этом крышка выполнена из пластмассы в виде П-образно изогнутой пластины, имеет выступы на внешней боковой поверхности (по три выступа с каждой стороны) и крепится к корпусу путем защелкивания на ней выступов в соответствующие пазы корпуса. 46792008.10.30 Решением поставленных задач достигнуты следующие технические результаты исключено применение дорогостоящего цветного металла при изготовлении корпуса(корпус изготавливается из стального листа методом штамповки) и, соответственно, изменена его конструкция (корпус выполнен в виде полого параллелепипеда с выступающими кронштейнами для крепления в распределительном шкафу), что значительно снижает металлоемкость, энергоемкость бокса и, соответственно, его себестоимость исключены излишние элементы конструкции (крепежные винты, изолирующая прокладка), что также снижает металлоемкость бокса и трудоемкость его изготовления заменен материал при изготовлении крышки (крышка изготавливается из пластмассы) и, соответственно, изменена ее конструкция (крышка выполнена в виде П-образно изогнутой пластины), что существенно снижает металлоемкость изделия изменен способ крепления крышки к корпусу бокса (крышка крепится к корпусу путем защелкивания на ней выступов в соответствующие пазы корпуса), что повышает удобства при пользовании боксом в процессе его монтажа и эксплуатации. На прилагаемых чертежах представлены фиг. 1 - общий вид (вид сверху) фиг. 2 - вид сбоку (боковой разрез) фиг. 3 - общий вид крышки. Конструктивно бокс кабельный телефонный состоит из корпуса 1, выполненного из стального листа методом штамповки в виде полого параллелепипеда с выступающими кронштейнами 2 для крепления в распределительном шкафу, трубки 3 для ввода кабеля,закрепленной методом чеканки в корпусе 1, плинтов 4 в количестве 10 штук, установленных в соответствующие гнезда корпуса 1 и закрепленных винтами. Корпус 1 имеет шесть пазов 5 для крепления крьшки 6 (по три паза на каждой боковой поверхности), при этом крышка 6 выполнена из пластмассы в виде П-образно изогнутой пластины и имеет на внешней боковой поверхности выступы 7 (по три выступа на каждой стороне), и крепится к корпусу 1 путем защелкивания выступов 7 на крышке 6 в соответствующие пазы 5 корпуса 1, при этом выступы 7 фиксируются в пазах 5 корпуса 1 за счет упругости материала крышки 6. Монтаж бокса кабельного телефонного происходит следующим образом. Подводимый кабель через трубку 3 входит во внутреннюю полость бокса и разделывается на отдельные провода. Провода зачищаются от изоляции и методом пайки крепятся ко внутренним контактным перьям плинтов 4, имеющих гальваническую связь с наружными винтовыми контактами. Оболочка кабеля с наружной стороны трубки 3 крепится к ней изоляционной липкой лентой, причем кабели, имеющие свинцовую оболочку, предварительно опаиваются на трубку 3. После выполнения монтажных работ внутри бокса внутренняя его полость закрепляется крышкой 6 и бокс с помощью болтов крепится внутри шкафа телефонного распределительного. С помощью винтовых контактов плинтов путем крепления к ним кроссировочных проводов происходит дальнейшая переадресация электрических сигналов, передаваемых по проводам кабеля. Заявляемая полезная модель может быть легко изготовлена на любом промышленном предприятии, имеющем соответствующее оборудование, с оптимальными затратами производства и использована по своему прямому назначению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
