Способ создания напорного потока жидкости с пассивным подводом его к турбине и гидроэлектростанция, его использующая

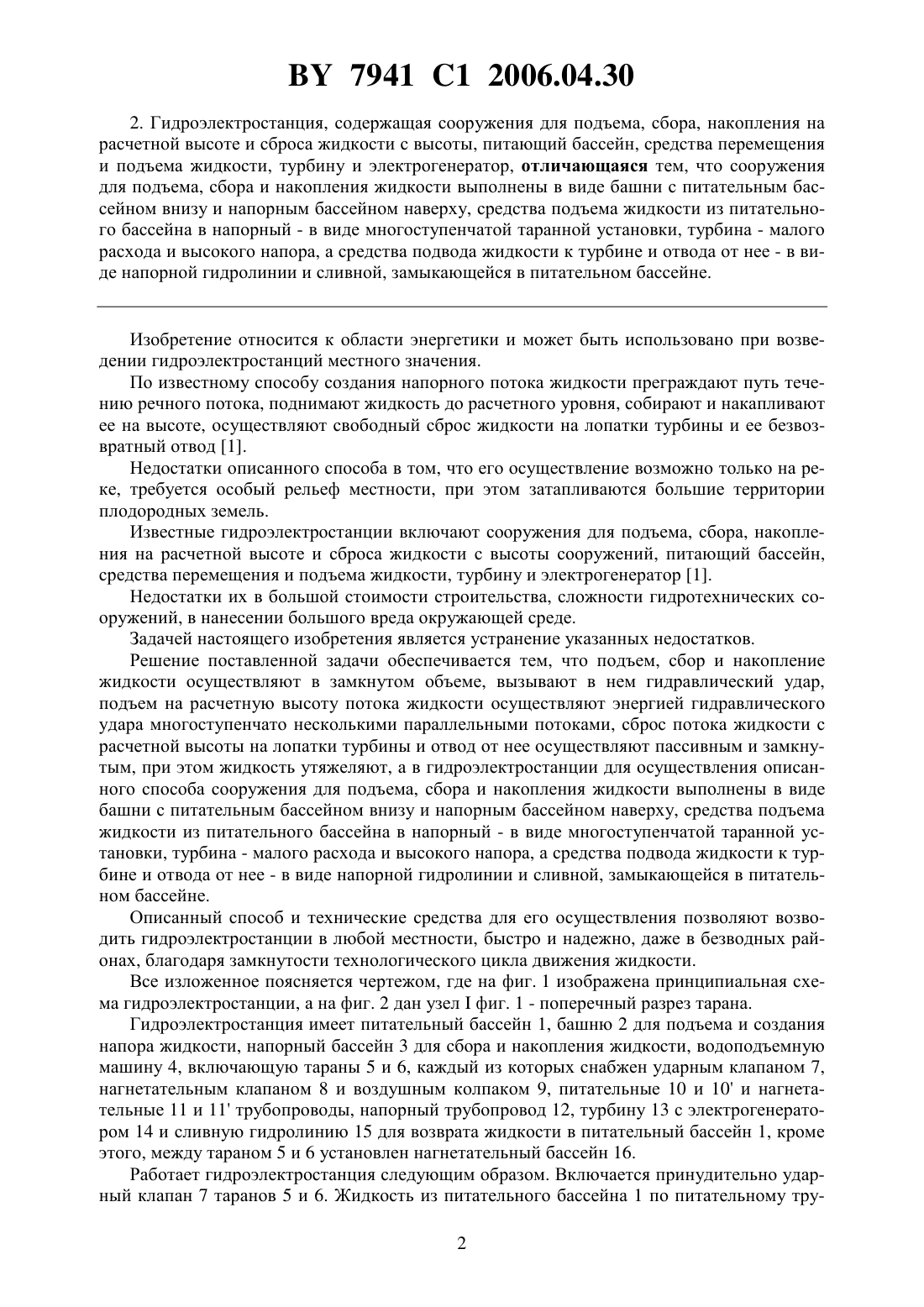

(51)02 9/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ СОЗДАНИЯ НАПОРНОГО ПОТОКА ЖИДКОСТИ С ПАССИВНЫМ ПОДВОДОМ ЕГО К ТУРБИНЕ И ГИДРОЭЛЕКТРОСТАНЦИЯ, ЕГО ИСПОЛЬЗУЮЩАЯ(71) Заявитель Манкевич Эдуард Александрович(72) Автор Манкевич Эдуард Александрович(73) Патентообладатель Манкевич Эдуард Александрович(57) 1. Способ создания напорного потока жидкости с пассивным подводом его к турбине,при котором осуществляют подъем жидкости до расчетного уровня, сбор и накопление ее на высоте, сброс жидкости на лопатки турбин и ее отвод, отличающийся тем, что подъем, сбор и накопление жидкости осуществляют в замкнутом объеме, вызывают в нем гидравлический удар, подъем на расчетную высоту потока жидкости осуществляют энергией гидравлического удара многоступенчато несколькими параллельными потоками, сброс потока жидкости с расчетной высоты на лопатки турбины и отвод от нее осуществляют пассивным и замкнутым, при этом жидкость утяжеляют. 7941 1 2006.04.30 2. Гидроэлектростанция, содержащая сооружения для подъема, сбора, накопления на расчетной высоте и сброса жидкости с высоты, питающий бассейн, средства перемещения и подъема жидкости, турбину и электрогенератор, отличающаяся тем, что сооружения для подъема, сбора и накопления жидкости выполнены в виде башни с питательным бассейном внизу и напорным бассейном наверху, средства подъема жидкости из питательного бассейна в напорный - в виде многоступенчатой таранной установки, турбина - малого расхода и высокого напора, а средства подвода жидкости к турбине и отвода от нее - в виде напорной гидролинии и сливной, замыкающейся в питательном бассейне. Изобретение относится к области энергетики и может быть использовано при возведении гидроэлектростанций местного значения. По известному способу создания напорного потока жидкости преграждают путь течению речного потока, поднимают жидкость до расчетного уровня, собирают и накапливают ее на высоте, осуществляют свободный сброс жидкости на лопатки турбины и ее безвозвратный отвод 1. Недостатки описанного способа в том, что его осуществление возможно только на реке, требуется особый рельеф местности, при этом затапливаются большие территории плодородных земель. Известные гидроэлектростанции включают сооружения для подъема, сбора, накопления на расчетной высоте и сброса жидкости с высоты сооружений, питающий бассейн,средства перемещения и подъема жидкости, турбину и электрогенератор 1. Недостатки их в большой стоимости строительства, сложности гидротехнических сооружений, в нанесении большого вреда окружающей среде. Задачей настоящего изобретения является устранение указанных недостатков. Решение поставленной задачи обеспечивается тем, что подъем, сбор и накопление жидкости осуществляют в замкнутом объеме, вызывают в нем гидравлический удар,подъем на расчетную высоту потока жидкости осуществляют энергией гидравлического удара многоступенчато несколькими параллельными потоками, сброс потока жидкости с расчетной высоты на лопатки турбины и отвод от нее осуществляют пассивным и замкнутым, при этом жидкость утяжеляют, а в гидроэлектростанции для осуществления описанного способа сооружения для подъема, сбора и накопления жидкости выполнены в виде башни с питательным бассейном внизу и напорным бассейном наверху, средства подъема жидкости из питательного бассейна в напорный - в виде многоступенчатой таранной установки, турбина - малого расхода и высокого напора, а средства подвода жидкости к турбине и отвода от нее - в виде напорной гидролинии и сливной, замыкающейся в питательном бассейне. Описанный способ и технические средства для его осуществления позволяют возводить гидроэлектростанции в любой местности, быстро и надежно, даже в безводных районах, благодаря замкнутости технологического цикла движения жидкости. Все изложенное поясняется чертежом, где на фиг. 1 изображена принципиальная схема гидроэлектростанции, а на фиг. 2 дан узелфиг. 1 - поперечный разрез тарана. Гидроэлектростанция имеет питательный бассейн 1, башню 2 для подъема и создания напора жидкости, напорный бассейн 3 для сбора и накопления жидкости, водоподъемную машину 4, включающую тараны 5 и 6, каждый из которых снабжен ударным клапаном 7,нагнетательным клапаном 8 и воздушным колпаком 9, питательные 10 и 10 и нагнетательные 11 и 11 трубопроводы, напорный трубопровод 12, турбину 13 с электрогенератором 14 и сливную гидролинию 15 для возврата жидкости в питательный бассейн 1, кроме этого, между тараном 5 и 6 установлен нагнетательный бассейн 16. Работает гидроэлектростанция следующим образом. Включается принудительно ударный клапан 7 таранов 5 и 6. Жидкость из питательного бассейна 1 по питательному тру 2 7941 1 2006.04.30 бопроводу 10 поступает в первый таран 5, используя весь питательный напор, нагнетание по нагнетательному трубопроводу 11 в нагнетательный бассейн16 производит не на всю высоту, а на часть ее, второй таран 6, установленный на уровне первого, по питательному трубопроводу 10 питается нагнетательным расходом первого тарана 5 из нагнетательного бассейна 16 и нагнетание производит по нагнетательному трубопроводу 11 на всю высоту, собирается и накапливается в напорном бассейне 3, откуда сбрасывается по напорному трубопроводу 12 на лопатки турбины 13 и отводится от нее по сливной гидролинии 15,возвращая жидкость в питательный бассейн 1, замыкая технологический цикл движения жидкости. Источники информации 1. Обрезков В.И. Гидроэнергетика. - М. Энергоиздат, 1981. - С. 23-35. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
