Устройство пережатия наполненной рукавной оболочки и наложения скрепки

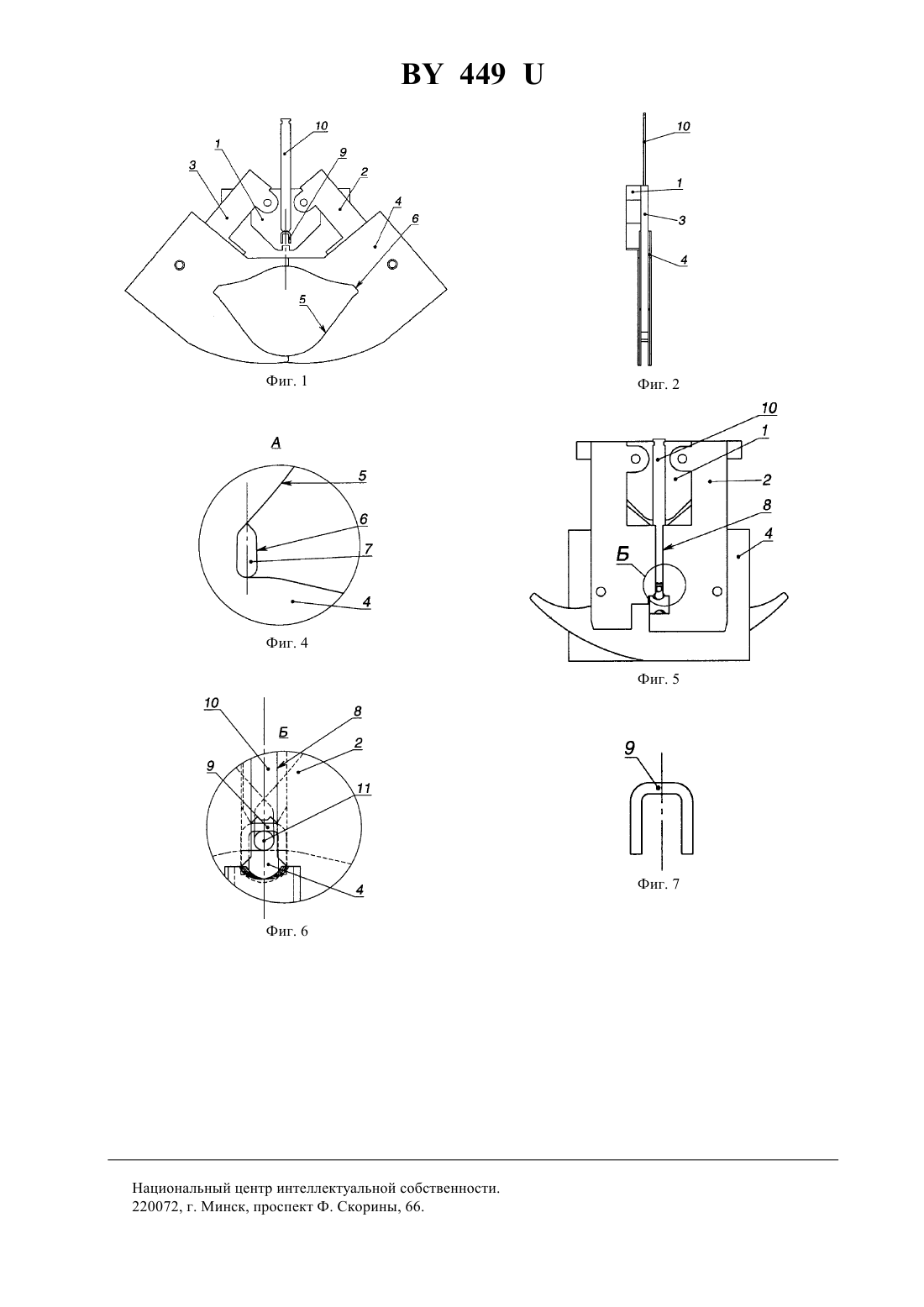

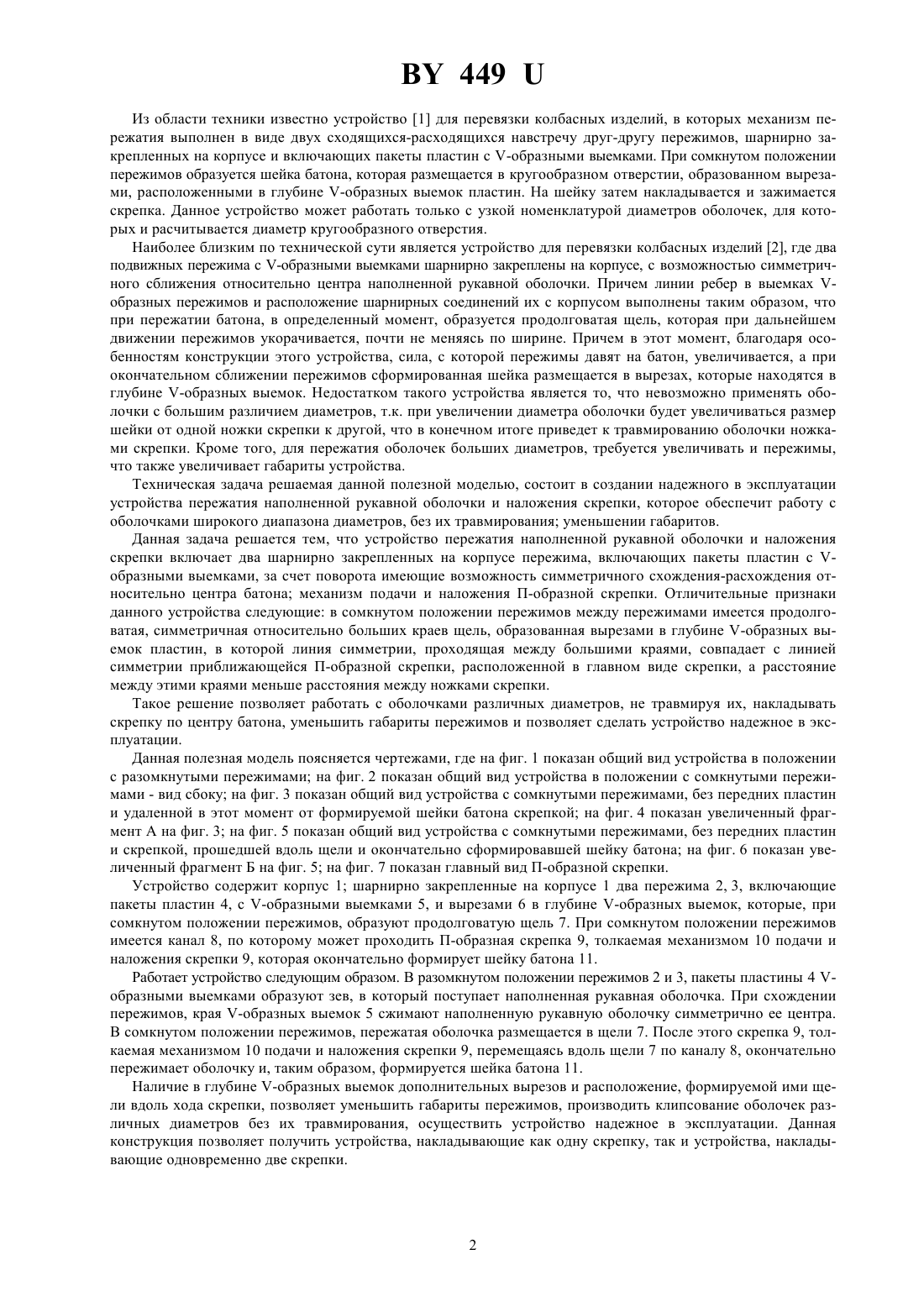

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПЕРЕЖАТИЯ НАПОЛНЕННОЙ РУКАВНОЙ ОБОЛОЧКИ И НАЛОЖЕНИЯ СКРЕПКИ(73) Патентообладатели Бруховецкий Василий Андреевич, Ничипорук Николай Николаевич(57) Устройство пережатия наполненной рукавной оболочки и наложения скрепки, включающее два шарнирно закрепленных на корпусе пережима, включающих пакеты пластин с -образными выемками, за счет поворота имеющие возможность симметричного схождения-расхождения относительно центра батона механизм подачи и наложения П-образной скрепки, отличающееся тем, что в сомкнутом положении пережимов между пережимами имеется продолговатая, симметричная относительно больших краев щель, образованная вырезами в глубине -образных выемок пластин, в которой линия симметрии, проходящая между большими краями,совпадает с линией симметрии приближающейся П-образной скрепки, расположенной в главном виде скрепки, а расстояние между этими краями меньше расстояния между ножками скрепки. Фиг. 3 Полезная модель относится к мясной промышленности, точнее к устройствам для перевязки колбасных изделий и может быть использована в других отраслях промышленности, например для порционной упаковки в рукавную оболочку и запечатывания пакетов. 449 Из области техники известно устройство 1 для перевязки колбасных изделий, в которых механизм пережатия выполнен в виде двух сходящихся-расходящихся навстречу друг-другу пережимов, шарнирно закрепленных на корпусе и включающих пакеты пластин с -образными выемками. При сомкнутом положении пережимов образуется шейка батона, которая размещается в кругообразном отверстии, образованном вырезами, расположенными в глубине -образных выемок пластин. На шейку затем накладывается и зажимается скрепка. Данное устройство может работать только с узкой номенклатурой диаметров оболочек, для которых и расчитывается диаметр кругообразного отверстия. Наиболее близким по технической сути является устройство для перевязки колбасных изделий 2, где два подвижных пережима с -образными выемками шарнирно закреплены на корпусе, с возможностью симметричного сближения относительно центра наполненной рукавной оболочки. Причем линии ребер в выемках образных пережимов и расположение шарнирных соединений их с корпусом выполнены таким образом, что при пережатии батона, в определенный момент, образуется продолговатая щель, которая при дальнейшем движении пережимов укорачивается, почти не меняясь по ширине. Причем в этот момент, благодаря особенностям конструкции этого устройства, сила, с которой пережимы давят на батон, увеличивается, а при окончательном сближении пережимов сформированная шейка размещается в вырезах, которые находятся в глубине -образных выемок. Недостатком такого устройства является то, что невозможно применять оболочки с большим различием диаметров, т.к. при увеличении диаметра оболочки будет увеличиваться размер шейки от одной ножки скрепки к другой, что в конечном итоге приведет к травмированию оболочки ножками скрепки. Кроме того, для пережатия оболочек больших диаметров, требуется увеличивать и пережимы,что также увеличивает габариты устройства. Техническая задача решаемая данной полезной моделью, состоит в создании надежного в эксплуатации устройства пережатия наполненной рукавной оболочки и наложения скрепки, которое обеспечит работу с оболочками широкого диапазона диаметров, без их травмирования уменьшении габаритов. Данная задача решается тем, что устройство пережатия наполненной рукавной оболочки и наложения скрепки включает два шарнирно закрепленных на корпусе пережима, включающих пакеты пластин с образными выемками, за счет поворота имеющие возможность симметричного схождения-расхождения относительно центра батона механизм подачи и наложения П-образной скрепки. Отличительные признаки данного устройства следующие в сомкнутом положении пережимов между пережимами имеется продолговатая, симметричная относительно больших краев щель, образованная вырезами в глубине -образных выемок пластин, в которой линия симметрии, проходящая между большими краями, совпадает с линией симметрии приближающейся П-образной скрепки, расположенной в главном виде скрепки, а расстояние между этими краями меньше расстояния между ножками скрепки. Такое решение позволяет работать с оболочками различных диаметров, не травмируя их, накладывать скрепку по центру батона, уменьшить габариты пережимов и позволяет сделать устройство надежное в эксплуатации. Данная полезная модель поясняется чертежами, где на фиг. 1 показан общий вид устройства в положении с разомкнутыми пережимами на фиг. 2 показан общий вид устройства в положении с сомкнутыми пережимами - вид сбоку на фиг. 3 показан общий вид устройства с сомкнутыми пережимами, без передних пластин и удаленной в этот момент от формируемой шейки батона скрепкой на фиг. 4 показан увеличенный фрагмент А на фиг. 3 на фиг. 5 показан общий вид устройства с сомкнутыми пережимами, без передних пластин и скрепкой, прошедшей вдоль щели и окончательно сформировавшей шейку батона на фиг. 6 показан увеличенный фрагмент Б на фиг. 5 на фиг. 7 показан главный вид П-образной скрепки. Устройство содержит корпус 1 шарнирно закрепленные на корпусе 1 два пережима 2, 3, включающие пакеты пластин 4, с -образными выемками 5, и вырезами 6 в глубине -образных выемок, которые, при сомкнутом положении пережимов, образуют продолговатую щель 7. При сомкнутом положении пережимов имеется канал 8, по которому может проходить П-образная скрепка 9, толкаемая механизмом 10 подачи и наложения скрепки 9, которая окончательно формирует шейку батона 11. Работает устройство следующим образом. В разомкнутом положении пережимов 2 и 3, пакеты пластины 4 образными выемками образуют зев, в который поступает наполненная рукавная оболочка. При схождении пережимов, края -образных выемок 5 сжимают наполненную рукавную оболочку симметрично ее центра. В сомкнутом положении пережимов, пережатая оболочка размещается в щели 7. После этого скрепка 9, толкаемая механизмом 10 подачи и наложения скрепки 9, перемещаясь вдоль щели 7 по каналу 8, окончательно пережимает оболочку и, таким образом, формируется шейка батона 11. Наличие в глубине -образных выемок дополнительных вырезов и расположение, формируемой ими щели вдоль хода скрепки, позволяет уменьшить габариты пережимов, производить клипсование оболочек различных диаметров без их травмирования, осуществить устройство надежное в эксплуатации. Данная конструкция позволяет получить устройства, накладывающие как одну скрепку, так и устройства, накладывающие одновременно две скрепки. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 3
