Строительный блок, цилиндрический элемент, соединительный элемент

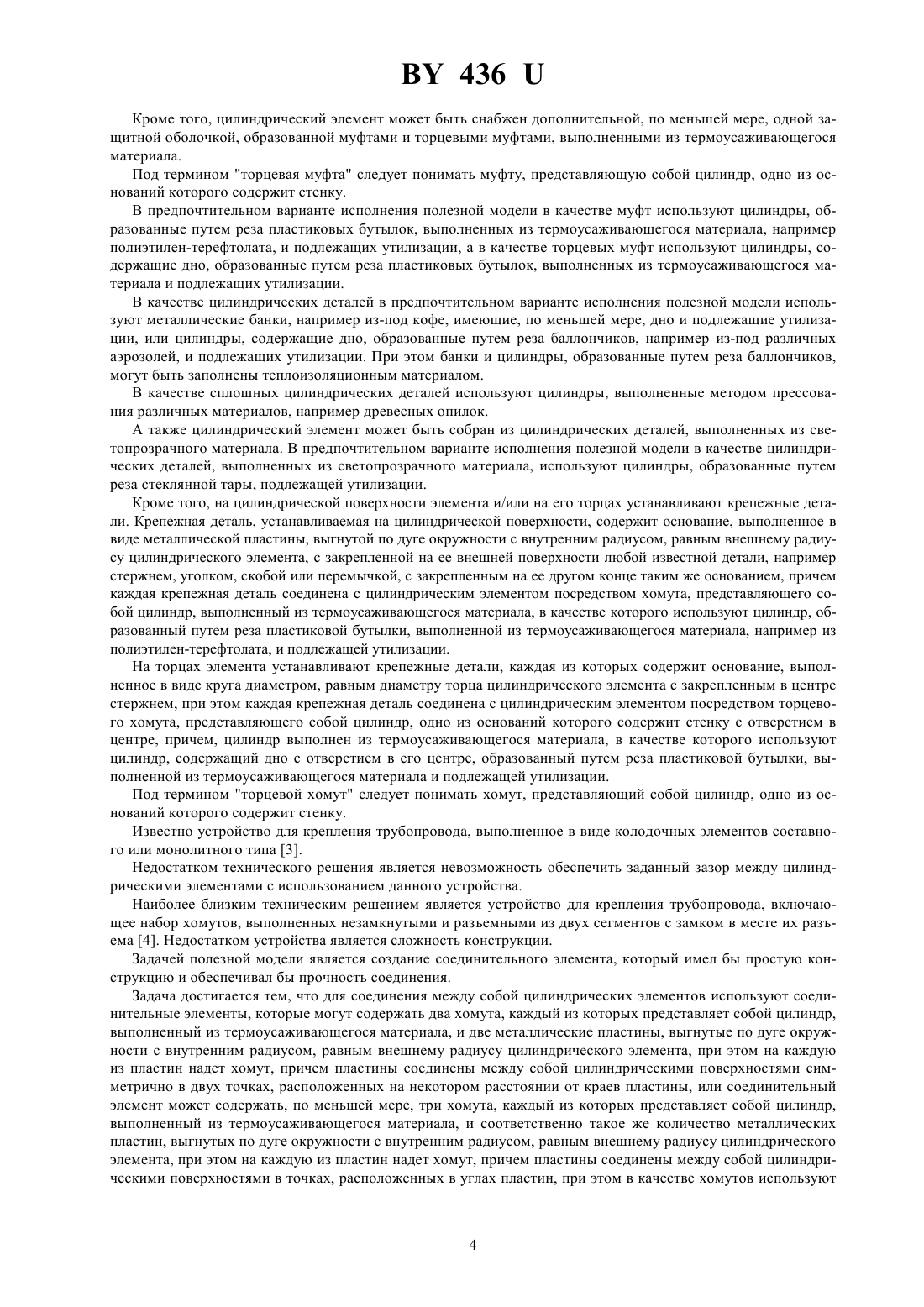

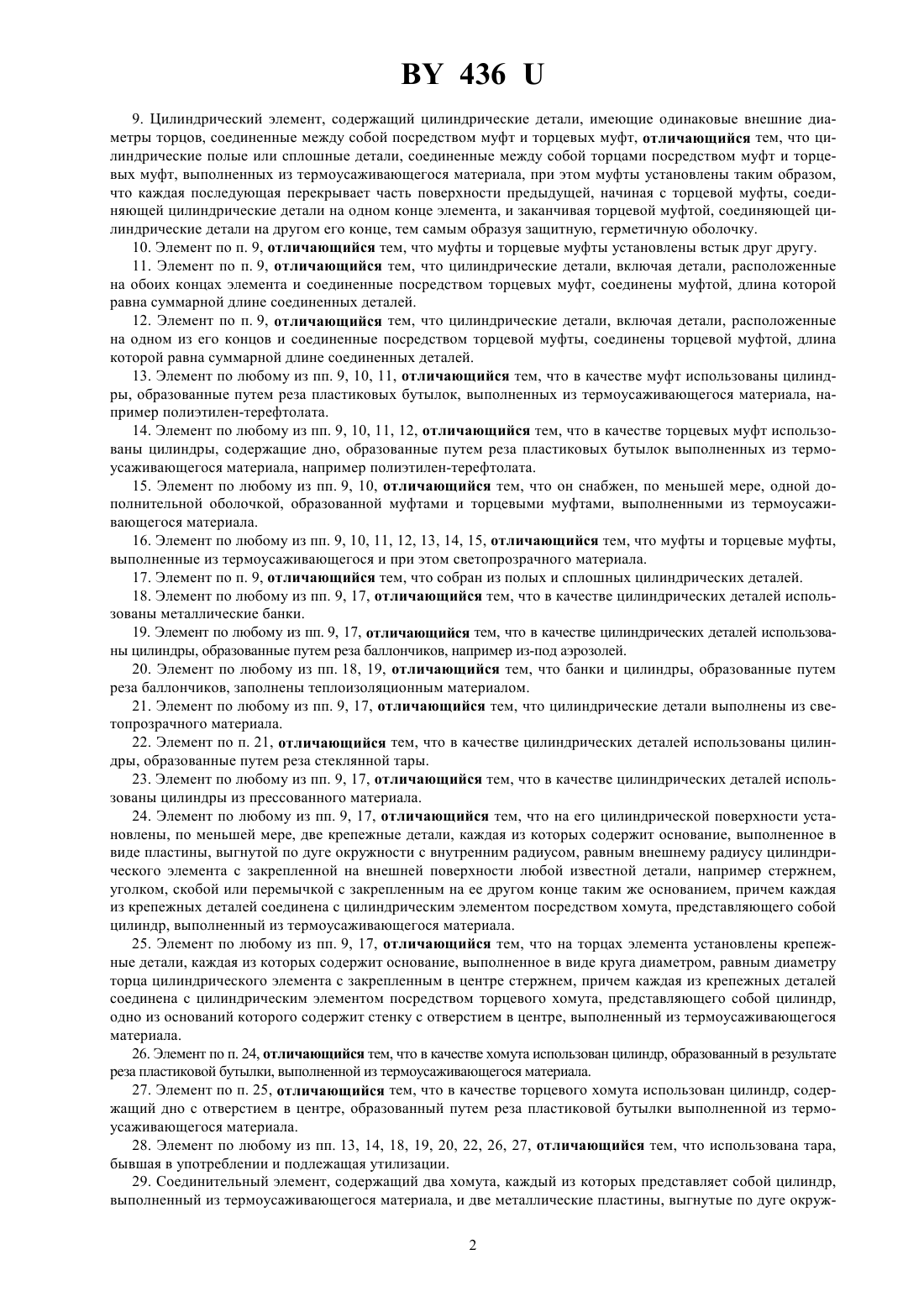

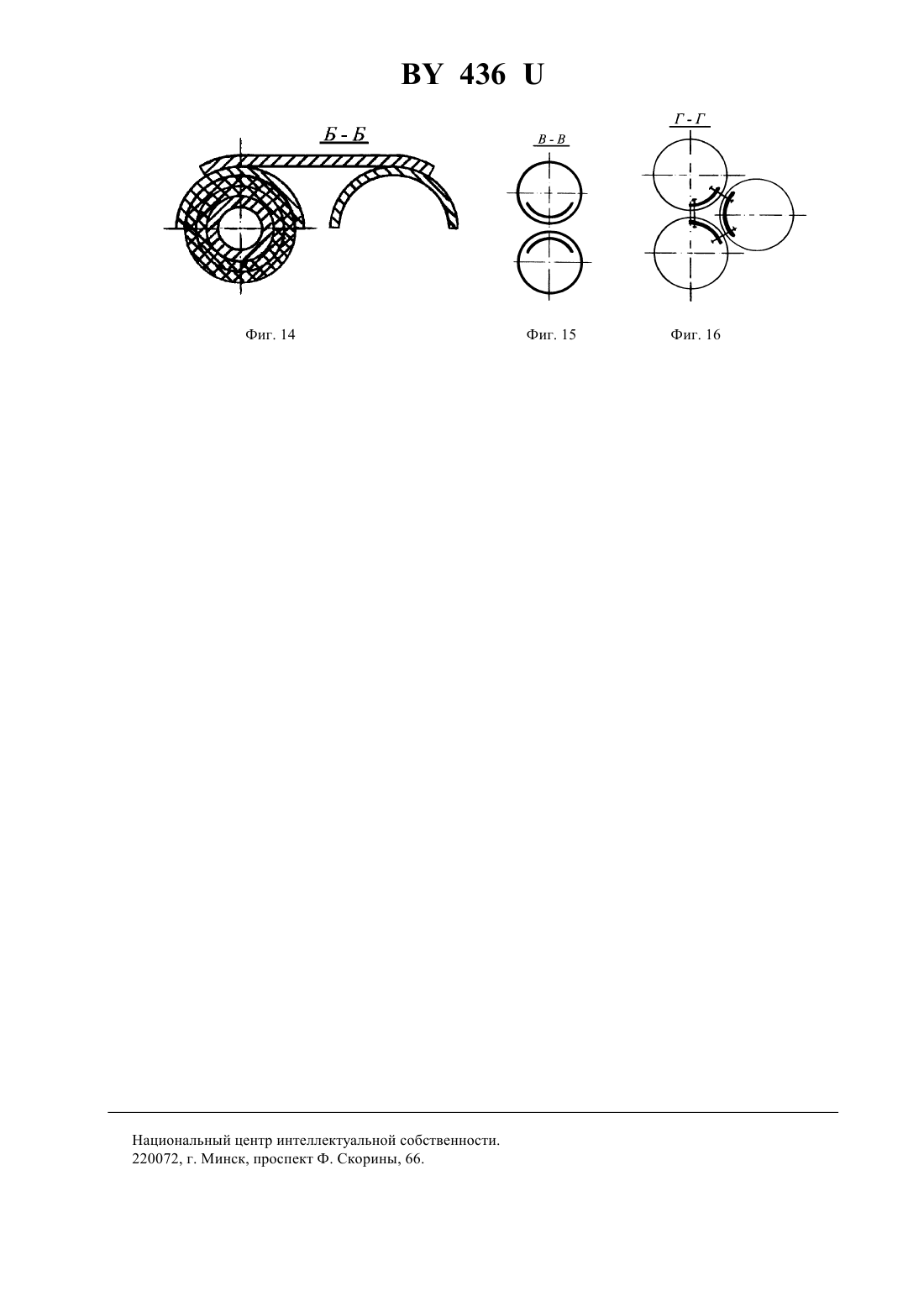

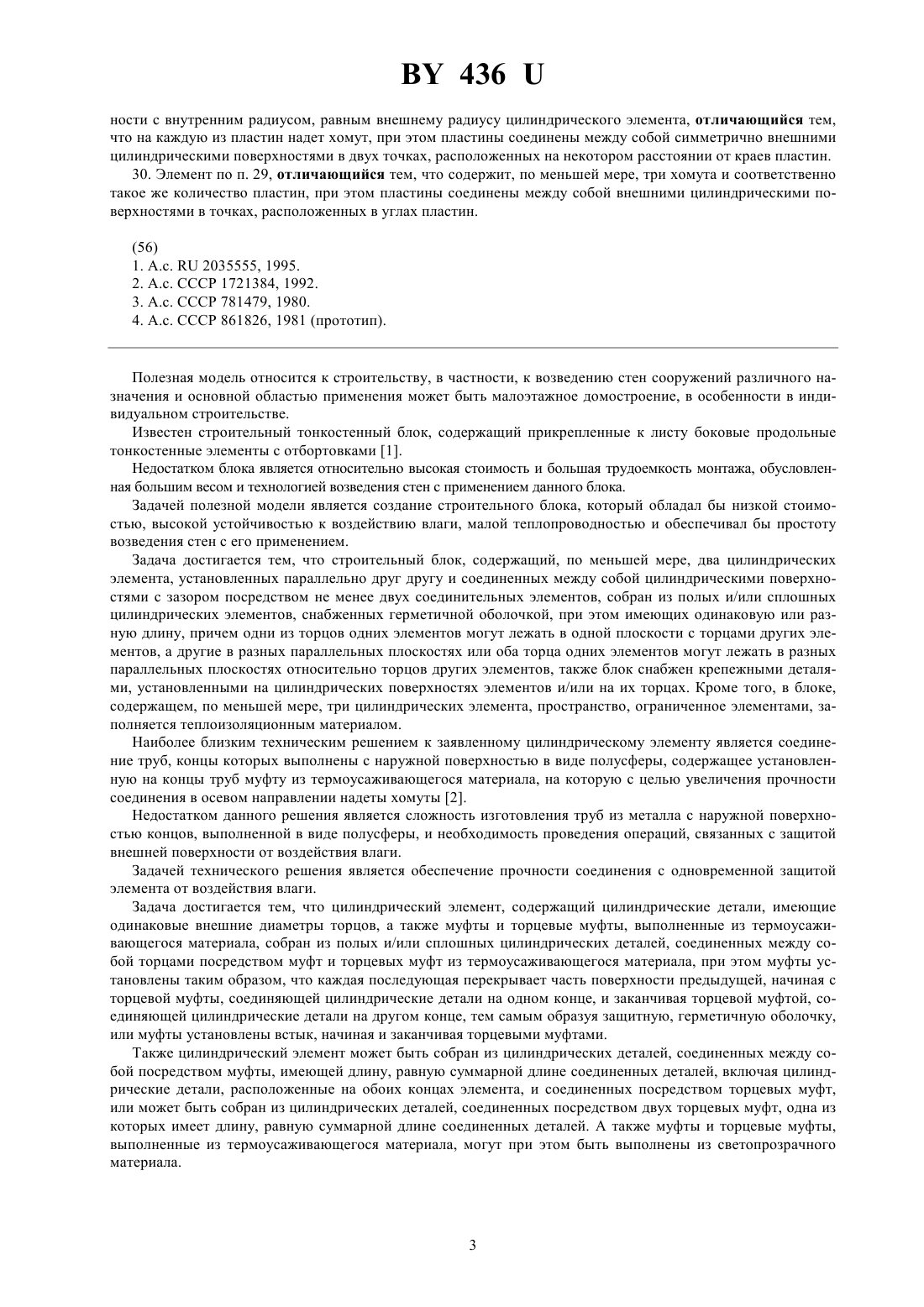

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Кацубо Федор Федорович(57) 1. Строительный блок, содержащий цилиндрические элементы, установленные параллельно друг другу и соединенные между собой цилиндрическими поверхностями, отличающийся тем, что собран из полых или сплошных цилиндрических элементов, содержащих герметичную защитную оболочку, при этом соединенных между собой посредством соединительных элементов, содержащих хомуты, представляющие собой цилиндры, выполненные из термоусаживающегося материала, и металлические пластины, выгнутые по дуге окружности с внутренним радиусом, равным внешнему радиусу цилиндрических элементов. 2. Блок по п. 1, отличающийся тем, что собран из полых и сплошных цилиндрических элементов. 3. Блок по любому из пп. 1, 2, отличающийся тем, что собран, по меньшей мере, из двух цилиндрических элементов. 4. Блок по любому из пп. 1, 2, 3, отличающийся тем, что собран из цилиндрических элементов, имеющих разную длину. 5. Блок по любому из пп. 1, 2, 3, 4, отличающийся тем, что торцы одних элементов лежат в разных параллельных плоскостях относительно торцов других элементов. 6. Блок по любому из пп. 1, 2, 3, 4, 5, отличающийся тем, что цилиндрические элементы соединены между собой, по меньшей мере, двумя соединительными элементами, каждый из которых содержит, по меньшей мере, два хомута и соответственно такое же количество пластин. Фиг. 1 7. Блок по любому из пп. 1, 2, 3, 4, 5, 6, отличающийся тем, что цилиндрические элементы соединены между собой с зазором, с возможностью в последующем соединять блоки между собой посредством соединительных элементов. 8. Блок по любому из пп. 1, 2, 4, 5, 6, 7, отличающийся тем, что пространство, ограниченное цилиндрическими элементами, заполнено теплоизоляционным материалом. 4369. Цилиндрический элемент, содержащий цилиндрические детали, имеющие одинаковые внешние диаметры торцов, соединенные между собой посредством муфт и торцевых муфт, отличающийся тем, что цилиндрические полые или сплошные детали, соединенные между собой торцами посредством муфт и торцевых муфт, выполненных из термоусаживающегося материала, при этом муфты установлены таким образом,что каждая последующая перекрывает часть поверхности предыдущей, начиная с торцевой муфты, соединяющей цилиндрические детали на одном конце элемента, и заканчивая торцевой муфтой, соединяющей цилиндрические детали на другом его конце, тем самым образуя защитную, герметичную оболочку. 10. Элемент по п. 9, отличающийся тем, что муфты и торцевые муфты установлены встык друг другу. 11. Элемент по п. 9, отличающийся тем, что цилиндрические детали, включая детали, расположенные на обоих концах элемента и соединенные посредством торцевых муфт, соединены муфтой, длина которой равна суммарной длине соединенных деталей. 12. Элемент по п. 9, отличающийся тем, что цилиндрические детали, включая детали, расположенные на одном из его концов и соединенные посредством торцевой муфты, соединены торцевой муфтой, длина которой равна суммарной длине соединенных деталей. 13. Элемент по любому из пп. 9, 10, 11, отличающийся тем, что в качестве муфт использованы цилиндры, образованные путем реза пластиковых бутылок, выполненных из термоусаживающегося материала, например полиэтилен-терефтолата. 14. Элемент по любому из пп. 9, 10, 11, 12, отличающийся тем, что в качестве торцевых муфт использованы цилиндры, содержащие дно, образованные путем реза пластиковых бутылок выполненных из термоусаживающегося материала, например полиэтилен-терефтолата. 15. Элемент по любому из пп. 9, 10, отличающийся тем, что он снабжен, по меньшей мере, одной дополнительной оболочкой, образованной муфтами и торцевыми муфтами, выполненными из термоусаживающегося материала. 16. Элемент по любому из пп. 9, 10, 11, 12, 13, 14, 15, отличающийся тем, что муфты и торцевые муфты,выполненные из термоусаживающегося и при этом светопрозрачного материала. 17. Элемент по п. 9, отличающийся тем, что собран из полых и сплошных цилиндрических деталей. 18. Элемент по любому из пп. 9, 17, отличающийся тем, что в качестве цилиндрических деталей использованы металлические банки. 19. Элемент по любому из пп. 9, 17, отличающийся тем, что в качестве цилиндрических деталей использованы цилиндры, образованные путем реза баллончиков, например из-под аэрозолей. 20. Элемент по любому из пп. 18, 19, отличающийся тем, что банки и цилиндры, образованные путем реза баллончиков, заполнены теплоизоляционным материалом. 21. Элемент по любому из пп. 9, 17, отличающийся тем, что цилиндрические детали выполнены из светопрозрачного материала. 22. Элемент по п. 21, отличающийся тем, что в качестве цилиндрических деталей использованы цилиндры, образованные путем реза стеклянной тары. 23. Элемент по любому из пп. 9, 17, отличающийся тем, что в качестве цилиндрических деталей использованы цилиндры из прессованного материала. 24. Элемент по любому из пп. 9, 17, отличающийся тем, что на его цилиндрической поверхности установлены, по меньшей мере, две крепежные детали, каждая из которых содержит основание, выполненное в виде пластины, выгнутой по дуге окружности с внутренним радиусом, равным внешнему радиусу цилиндрического элемента с закрепленной на внешней поверхности любой известной детали, например стержнем,уголком, скобой или перемычкой с закрепленным на ее другом конце таким же основанием, причем каждая из крепежных деталей соединена с цилиндрическим элементом посредством хомута, представляющего собой цилиндр, выполненный из термоусаживающегося материала. 25. Элемент по любому из пп. 9, 17, отличающийся тем, что на торцах элемента установлены крепежные детали, каждая из которых содержит основание, выполненное в виде круга диаметром, равным диаметру торца цилиндрического элемента с закрепленным в центре стержнем, причем каждая из крепежных деталей соединена с цилиндрическим элементом посредством торцевого хомута, представляющего собой цилиндр,одно из оснований которого содержит стенку с отверстием в центре, выполненный из термоусаживающегося материала. 26. Элемент по п. 24, отличающийся тем, что в качестве хомута использован цилиндр, образованный в результате реза пластиковой бутылки, выполненной из термоусаживающегося материала. 27. Элемент по п. 25, отличающийся тем, что в качестве торцевого хомута использован цилиндр, содержащий дно с отверстием в центре, образованный путем реза пластиковой бутылки выполненной из термоусаживающегося материала. 28. Элемент по любому из пп. 13, 14, 18, 19, 20, 22, 26, 27, отличающийся тем, что использована тара,бывшая в употреблении и подлежащая утилизации. 29. Соединительный элемент, содержащий два хомута, каждый из которых представляет собой цилиндр,выполненный из термоусаживающегося материала, и две металлические пластины, выгнутые по дуге окруж 2 436 ности с внутренним радиусом, равным внешнему радиусу цилиндрического элемента, отличающийся тем,что на каждую из пластин надет хомут, при этом пластины соединены между собой симметрично внешними цилиндрическими поверхностями в двух точках, расположенных на некотором расстоянии от краев пластин. 30. Элемент по п. 29, отличающийся тем, что содержит, по меньшей мере, три хомута и соответственно такое же количество пластин, при этом пластины соединены между собой внешними цилиндрическими поверхностями в точках, расположенных в углах пластин. Полезная модель относится к строительству, в частности, к возведению стен сооружений различного назначения и основной областью применения может быть малоэтажное домостроение, в особенности в индивидуальном строительстве. Известен строительный тонкостенный блок, содержащий прикрепленные к листу боковые продольные тонкостенные элементы с отбортовками 1. Недостатком блока является относительно высокая стоимость и большая трудоемкость монтажа, обусловленная большим весом и технологией возведения стен с применением данного блока. Задачей полезной модели является создание строительного блока, который обладал бы низкой стоимостью, высокой устойчивостью к воздействию влаги, малой теплопроводностью и обеспечивал бы простоту возведения стен с его применением. Задача достигается тем, что строительный блок, содержащий, по меньшей мере, два цилиндрических элемента, установленных параллельно друг другу и соединенных между собой цилиндрическими поверхностями с зазором посредством не менее двух соединительных элементов, собран из полых и/или сплошных цилиндрических элементов, снабженных герметичной оболочкой, при этом имеющих одинаковую или разную длину, причем одни из торцов одних элементов могут лежать в одной плоскости с торцами других элементов, а другие в разных параллельных плоскостях или оба торца одних элементов могут лежать в разных параллельных плоскостях относительно торцов других элементов, также блок снабжен крепежными деталями, установленными на цилиндрических поверхностях элементов и/или на их торцах. Кроме того, в блоке,содержащем, по меньшей мере, три цилиндрических элемента, пространство, ограниченное элементами, заполняется теплоизоляционным материалом. Наиболее близким техническим решением к заявленному цилиндрическому элементу является соединение труб, концы которых выполнены с наружной поверхностью в виде полусферы, содержащее установленную на концы труб муфту из термоусаживающегося материала, на которую с целью увеличения прочности соединения в осевом направлении надеты хомуты 2. Недостатком данного решения является сложность изготовления труб из металла с наружной поверхностью концов, выполненной в виде полусферы, и необходимость проведения операций, связанных с защитой внешней поверхности от воздействия влаги. Задачей технического решения является обеспечение прочности соединения с одновременной защитой элемента от воздействия влаги. Задача достигается тем, что цилиндрический элемент, содержащий цилиндрические детали, имеющие одинаковые внешние диаметры торцов, а также муфты и торцевые муфты, выполненные из термоусаживающегося материала, собран из полых и/или сплошных цилиндрических деталей, соединенных между собой торцами посредством муфт и торцевых муфт из термоусаживающегося материала, при этом муфты установлены таким образом, что каждая последующая перекрывает часть поверхности предыдущей, начиная с торцевой муфты, соединяющей цилиндрические детали на одном конце, и заканчивая торцевой муфтой, соединяющей цилиндрические детали на другом конце, тем самым образуя защитную, герметичную оболочку,или муфты установлены встык, начиная и заканчивая торцевыми муфтами. Также цилиндрический элемент может быть собран из цилиндрических деталей, соединенных между собой посредством муфты, имеющей длину, равную суммарной длине соединенных деталей, включая цилиндрические детали, расположенные на обоих концах элемента, и соединенных посредством торцевых муфт,или может быть собран из цилиндрических деталей, соединенных посредством двух торцевых муфт, одна из которых имеет длину, равную суммарной длине соединенных деталей. А также муфты и торцевые муфты,выполненные из термоусаживающегося материала, могут при этом быть выполнены из светопрозрачного материала. 436 Кроме того, цилиндрический элемент может быть снабжен дополнительной, по меньшей мере, одной защитной оболочкой, образованной муфтами и торцевыми муфтами, выполненными из термоусаживающегося материала. Под термином торцевая муфта следует понимать муфту, представляющую собой цилиндр, одно из оснований которого содержит стенку. В предпочтительном варианте исполнения полезной модели в качестве муфт используют цилиндры, образованные путем реза пластиковых бутылок, выполненных из термоусаживающегося материала, например полиэтилен-терефтолата, и подлежащих утилизации, а в качестве торцевых муфт используют цилиндры, содержащие дно, образованные путем реза пластиковых бутылок, выполненных из термоусаживающегося материала и подлежащих утилизации. В качестве цилиндрических деталей в предпочтительном варианте исполнения полезной модели используют металлические банки, например из-под кофе, имеющие, по меньшей мере, дно и подлежащие утилизации, или цилиндры, содержащие дно, образованные путем реза баллончиков, например из-под различных аэрозолей, и подлежащих утилизации. При этом банки и цилиндры, образованные путем реза баллончиков,могут быть заполнены теплоизоляционным материалом. В качестве сплошных цилиндрических деталей используют цилиндры, выполненные методом прессования различных материалов, например древесных опилок. А также цилиндрический элемент может быть собран из цилиндрических деталей, выполненных из светопрозрачного материала. В предпочтительном варианте исполнения полезной модели в качестве цилиндрических деталей, выполненных из светопрозрачного материала, используют цилиндры, образованные путем реза стеклянной тары, подлежащей утилизации. Кроме того, на цилиндрической поверхности элемента и/или на его торцах устанавливают крепежные детали. Крепежная деталь, устанавливаемая на цилиндрической поверхности, содержит основание, выполненное в виде металлической пластины, выгнутой по дуге окружности с внутренним радиусом, равным внешнему радиусу цилиндрического элемента, с закрепленной на ее внешней поверхности любой известной детали, например стержнем, уголком, скобой или перемычкой, с закрепленным на ее другом конце таким же основанием, причем каждая крепежная деталь соединена с цилиндрическим элементом посредством хомута, представляющего собой цилиндр, выполненный из термоусаживающегося материала, в качестве которого используют цилиндр, образованный путем реза пластиковой бутылки, выполненной из термоусаживающегося материала, например из полиэтилен-терефтолата, и подлежащей утилизации. На торцах элемента устанавливают крепежные детали, каждая из которых содержит основание, выполненное в виде круга диаметром, равным диаметру торца цилиндрического элемента с закрепленным в центре стержнем, при этом каждая крепежная деталь соединена с цилиндрическим элементом посредством торцевого хомута, представляющего собой цилиндр, одно из оснований которого содержит стенку с отверстием в центре, причем, цилиндр выполнен из термоусаживающегося материала, в качестве которого используют цилиндр, содержащий дно с отверстием в его центре, образованный путем реза пластиковой бутылки, выполненной из термоусаживающегося материала и подлежащей утилизации. Под термином торцевой хомут следует понимать хомут, представляющий собой цилиндр, одно из оснований которого содержит стенку. Известно устройство для крепления трубопровода, выполненное в виде колодочных элементов составного или монолитного типа 3. Недостатком технического решения является невозможность обеспечить заданный зазор между цилиндрическими элементами с использованием данного устройства. Наиболее близким техническим решением является устройство для крепления трубопровода, включающее набор хомутов, выполненных незамкнутыми и разъемными из двух сегментов с замком в месте их разъема 4. Недостатком устройства является сложность конструкции. Задачей полезной модели является создание соединительного элемента, который имел бы простую конструкцию и обеспечивал бы прочность соединения. Задача достигается тем, что для соединения между собой цилиндрических элементов используют соединительные элементы, которые могут содержать два хомута, каждый из которых представляет собой цилиндр,выполненный из термоусаживающегося материала, и две металлические пластины, выгнутые по дуге окружности с внутренним радиусом, равным внешнему радиусу цилиндрического элемента, при этом на каждую из пластин надет хомут, причем пластины соединены между собой цилиндрическими поверхностями симметрично в двух точках, расположенных на некотором расстоянии от краев пластины, или соединительный элемент может содержать, по меньшей мере, три хомута, каждый из которых представляет собой цилиндр,выполненный из термоусаживающегося материала, и соответственно такое же количество металлических пластин, выгнутых по дуге окружности с внутренним радиусом, равным внешнему радиусу цилиндрического элемента, при этом на каждую из пластин надет хомут, причем пластины соединены между собой цилиндрическими поверхностями в точках, расположенных в углах пластин, при этом в качестве хомутов используют 436 цилиндры, образованные путем реза пластиковых бутылок, выполненных из термоусаживающегося материала, например полиэтилен-терефтолата, и подлежащих утилизации. На фиг. 1 изображен блок, содержащий цилиндрические элементы, имеющие одинаковую длину, торцы каждого из которых лежат в двух параллельных плоскостях, план на фиг. 2 - блок, содержащий два цилиндрических элемента, имеющих одинаковую длину, при этом торцы одного элемента лежат в разных параллельных плоскостях относительно торцов другого, и содержащий крепежную деталь, установленную на цилиндрической поверхности элементов, план на фиг. 3 - блок, содержащий два цилиндрических элемента,имеющих разную длину, одни торцы которых лежат в одной плоскости, а другие - в разных параллельных плоскостях, план на фиг. 4 - блок, содержащий два цилиндрических элемента, имеющих разную длину, при этом оба торца одного элемента лежат в разных параллельных плоскостях относительно торцов другого, и содержащий крепежные детали на торцах одного из элементов, план на фиг. 5 - цилиндрический элемент,содержащий полые цилиндрические детали, а также муфты и торцевые муфты, установленные таким образом, что каждая последующая муфта перекрывает часть поверхности предыдущей, общий вид на фиг. 6 цилиндрический элемент, содержащий полые цилиндрические детали, выполненные из светопрозрачного материала и соединенные посредством муфт и торцевых муфт, выполненных из светопрозрачного материала, при этом муфты и торцевые муфты установлены встык, общий вид на фиг. 7 - цилиндрический элемент,содержащий сплошные цилиндрические детали и дополнительную защитную оболочку, а также крепежные детали, установленные на его торцах, план на фиг. 8 - цилиндрический элемент, содержащий сплошные и полые цилиндрические детали, соединенные посредством муфты и двух торцевых муфт, общий вид на фиг. 9 - цилиндрический элемент с крепежными деталями, установленными на его цилиндрической поверхности, общий вид на фиг. 10 - цилиндрический элемент, содержащий полые цилиндрические детали, заполненные теплоизоляционным материалом, при этом соединенные посредством двух торцевых муфт, общий вид на фиг. 11 - соединительный элемент, содержащий две пластины и два хомута, план на фиг. 12 соединительный элемент, содержащий три пластины и три хомута, план на фиг. 13 - сечение А-А на фиг. 1 на фиг. 14 - сечение Б-Б на фиг. 9 на фиг. 15 - сечение В-В на фиг. 11 на фиг. 16 - сечение Г-Г на фиг. 12. Блок состоит из цилиндрических элементов 1, соединенных между собой посредством соединительных элементов 2, при этом пространство, ограниченное цилиндрическими элементами, заполнено теплоизоляционным материалом 3, кроме того, блок может быть дополнительно снабжен крепежными деталями 7, которые устанавливают на цилиндрической поверхности цилиндрических элементов, или крепежными деталями 8, которые устанавливают на торцах цилиндрических элементов. Цилиндрический элемент 1 содержит цилиндрические детали 4, которые могут быть полыми и сплошными, а также полые детали могут быть заполненными теплоизоляционным материалом 3, при этом цилиндрические детали соединены между собой муфтами 5 и торцевыми муфтами 6, выполненными из термоусаживающегося материала, кроме того, цилиндрический элемент может быть дополнительно снабжен крепежными деталями 7, каждую из которых устанавливают на цилиндрической поверхности посредством хомута 9, представляющего собой цилиндр, выполненный из термоусаживающегося материала, а также может быть снабжен крепежными деталями 8, каждую из которых устанавливают на торцах цилиндрического элемента посредством торцевого хомута 10, представляющего собой цилиндр, выполненный из термоусаживающегося материала, одно из оснований которого содержит стенку с отверстием. Соединительный элемент 2 может содержать две металлические пластины 11, выгнутые по дуге окружности. Соединительный элемент 2 может содержать два хомута 9, каждый из которых представляет собой цилиндр, выполненный из термоусаживающегося материала, и две металлические пластины 11, выгнутые по дуге окружности с внутренним радиусом, равным внешнему радиусу цилиндрического элемента, при этом на каждую из пластин 11 надет хомут 9, причем пластины 11 соединены между собой цилиндрическими поверхностями симметрично в двух точках, расположенных на некотором расстоянии от краев пластин, или соединительный элемент 2 может содержать, по меньшей мере, три хомута 9, каждый из которых представляет собой цилиндр, выполненный из термоусаживающегося материала, и соответственно такое же количество металлических пластин 11, выгнутых по дуге окружности с внутренним радиусом, равным внешнему радиусу цилиндрического элемента, при этом на каждую из пластин 11 надет хомут 9, причем пластины соединены между собой цилиндрическими поверхностями в точках, расположенных в углах пластин. Блоки собирают в заводских условиях из цилиндрических элементов, для изготовления которых в предпочтительном варианте исполнения полезной модели используют тару, подлежащую утилизации, в частности металлические банки, баллончики, стеклянные сосуды, пластиковые бутылки, а также отходы производства такие, например, как древесные опилки, что особенно актуально при дефиците материалов и существовании проблемы, связанной с утилизацией использованной тары и отходов производства, и что одновременно обеспечивает строительным блокам относительно низкую стоимость. Стену возводят из блоков, которые могут иметь высоту, равную высоте стены, при этом блоки соединяют друг с другом посредством соединительных элементов точно таких же, при помощи которых собирают блоки из цилиндрических элементов, причем пространство, ограниченное сопрягаемыми цилиндрическими эле 5 436 ментами соединенных блоков, заполняют теплоизоляционным материалом. Стену, возведенную из блоков,снабжают обрешеткой, на которую устанавливают облицовки, причем обрешетку закрепляют посредством крепежных деталей, установленных на цилиндрических элементах. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
