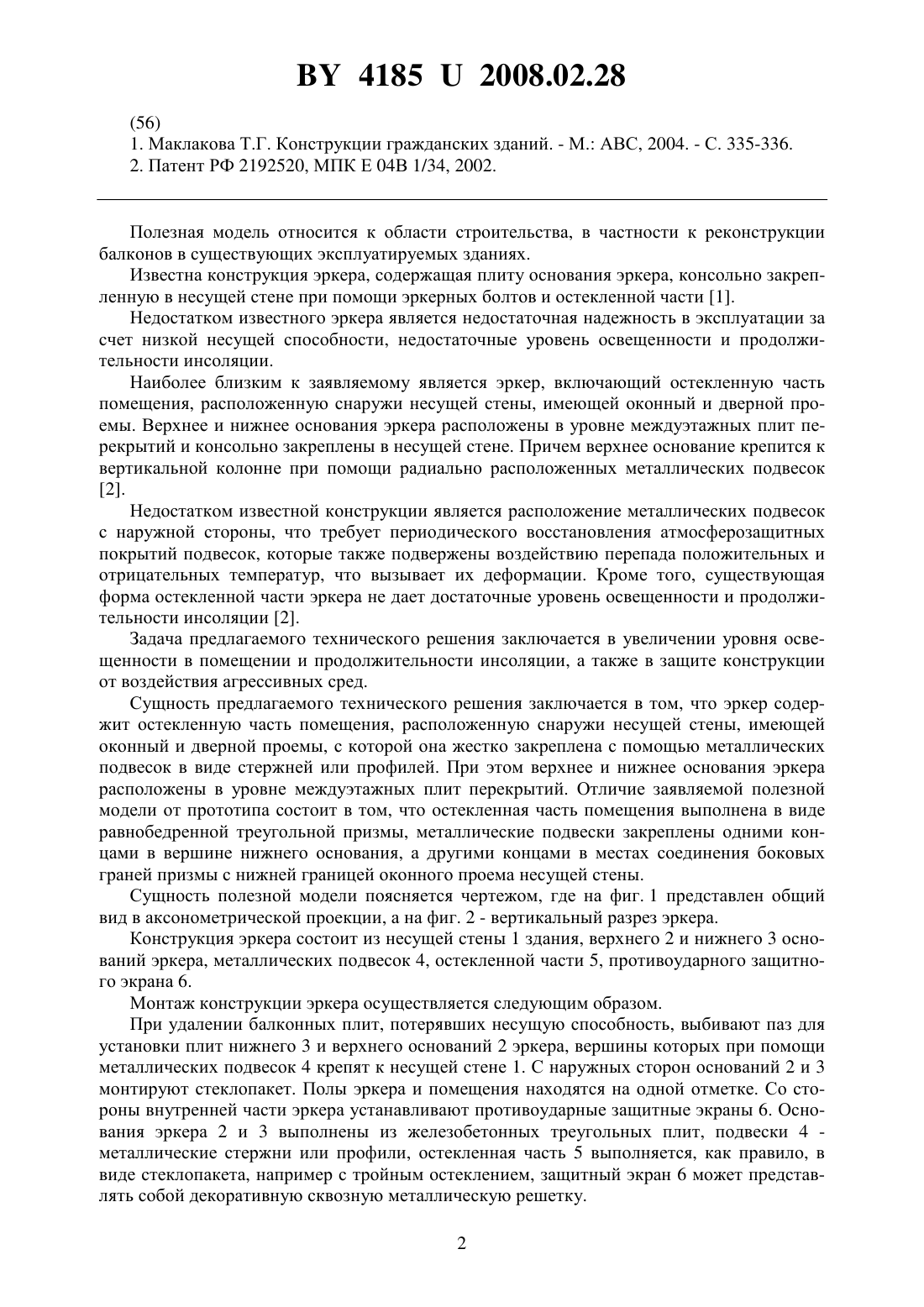

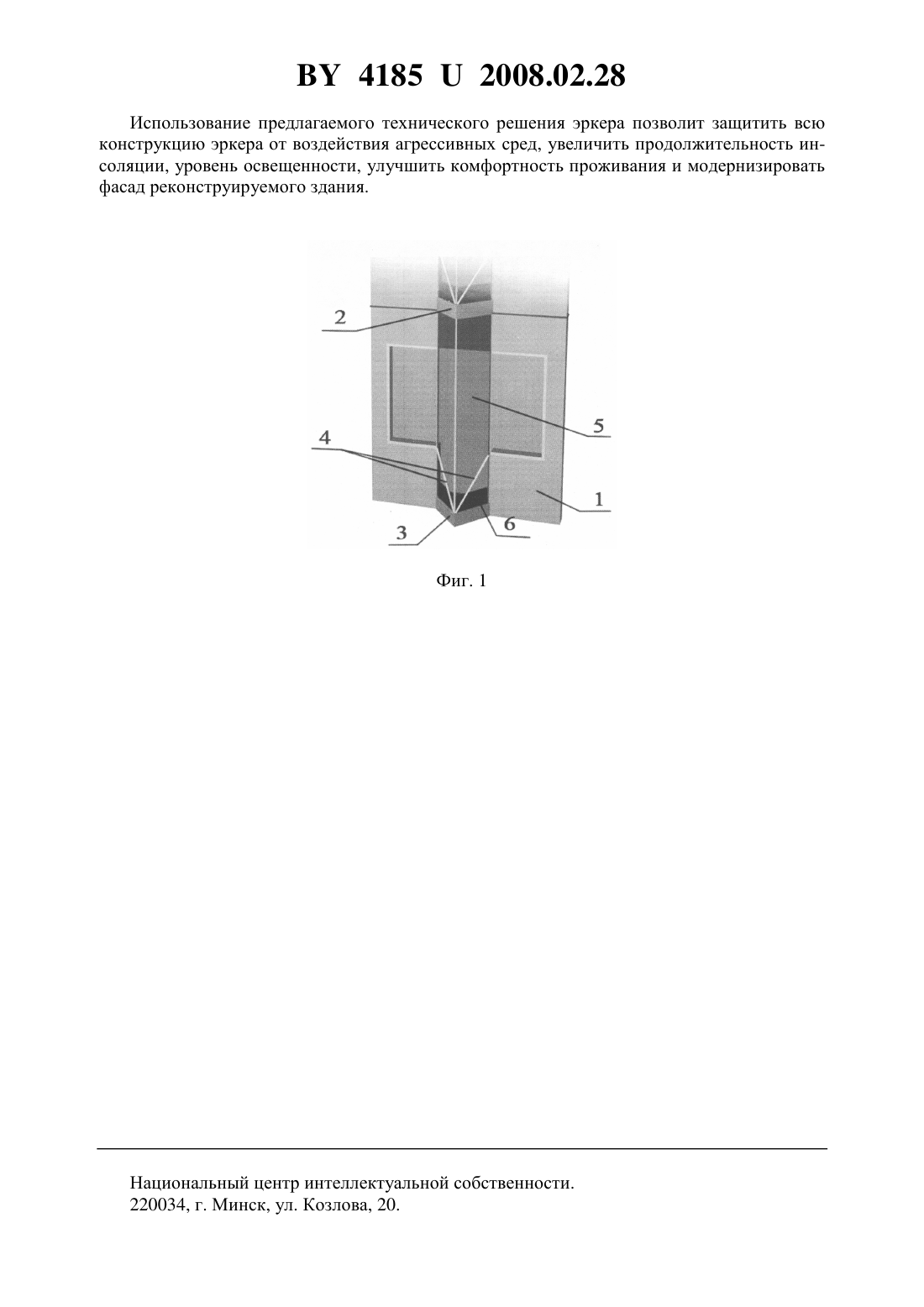

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Захаркина Галина Ивановна Суворова Юлия Владимировна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Эркер, содержащий остекленную часть помещения, расположенную снаружи несущей стены, имеющей оконный и дверной проемы, с которой она жестко закреплена с помощью металлических подвесок в виде стержней или профилей, при этом верхнее и нижнее основания эркера расположены в уровне междуэтажных плит перекрытий, отличающийся тем, что остекленная часть помещения выполнена в виде равнобедренной треугольной призмы, металлические подвески закреплены одними концами в вершине нижнего основания, а другими концами в местах соединения боковых граней призмы с нижней границей оконного проема несущей стены.(56) 1. Маклакова Т.Г. Конструкции гражданских зданий. - М. АВС, 2004. - С. 335-336. 2. Патент РФ 2192520, МПК Е 04 В 1/34, 2002. Полезная модель относится к области строительства, в частности к реконструкции балконов в существующих эксплуатируемых зданиях. Известна конструкция эркера, содержащая плиту основания эркера, консольно закрепленную в несущей стене при помощи эркерных болтов и остекленной части 1. Недостатком известного эркера является недостаточная надежность в эксплуатации за счет низкой несущей способности, недостаточные уровень освещенности и продолжительности инсоляции. Наиболее близким к заявляемому является эркер, включающий остекленную часть помещения, расположенную снаружи несущей стены, имеющей оконный и дверной проемы. Верхнее и нижнее основания эркера расположены в уровне междуэтажных плит перекрытий и консольно закреплены в несущей стене. Причем верхнее основание крепится к вертикальной колонне при помощи радиально расположенных металлических подвесок 2. Недостатком известной конструкции является расположение металлических подвесок с наружной стороны, что требует периодического восстановления атмосферозащитных покрытий подвесок, которые также подвержены воздействию перепада положительных и отрицательных температур, что вызывает их деформации. Кроме того, существующая форма остекленной части эркера не дает достаточные уровень освещенности и продолжительности инсоляции 2. Задача предлагаемого технического решения заключается в увеличении уровня освещенности в помещении и продолжительности инсоляции, а также в защите конструкции от воздействия агрессивных сред. Сущность предлагаемого технического решения заключается в том, что эркер содержит остекленную часть помещения, расположенную снаружи несущей стены, имеющей оконный и дверной проемы, с которой она жестко закреплена с помощью металлических подвесок в виде стержней или профилей. При этом верхнее и нижнее основания эркера расположены в уровне междуэтажных плит перекрытий. Отличие заявляемой полезной модели от прототипа состоит в том, что остекленная часть помещения выполнена в виде равнобедренной треугольной призмы, металлические подвески закреплены одними концами в вершине нижнего основания, а другими концами в местах соединения боковых граней призмы с нижней границей оконного проема несущей стены. Сущность полезной модели поясняется чертежом, где на фиг. 1 представлен общий вид в аксонометрической проекции, а на фиг. 2 - вертикальный разрез эркера. Конструкция эркера состоит из несущей стены 1 здания, верхнего 2 и нижнего 3 оснований эркера, металлических подвесок 4, остекленной части 5, противоударного защитного экрана 6. Монтаж конструкции эркера осуществляется следующим образом. При удалении балконных плит, потерявших несущую способность, выбивают паз для установки плит нижнего 3 и верхнего оснований 2 эркера, вершины которых при помощи металлических подвесок 4 крепят к несущей стене 1. С наружных сторон оснований 2 и 3 монтируют стеклопакет. Полы эркера и помещения находятся на одной отметке. Со стороны внутренней части эркера устанавливают противоударные защитные экраны 6. Основания эркера 2 и 3 выполнены из железобетонных треугольных плит, подвески 4 металлические стержни или профили, остекленная часть 5 выполняется, как правило, в виде стеклопакета, например с тройным остеклением, защитный экран 6 может представлять собой декоративную сквозную металлическую решетку. 2 41852008.02.28 Использование предлагаемого технического решения эркера позволит защитить всю конструкцию эркера от воздействия агрессивных сред, увеличить продолжительность инсоляции, уровень освещенности, улучшить комфортность проживания и модернизировать фасад реконструируемого здания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: E04B 1/00

Метки: эркер
