Опора для стационарного чугунного радиатора

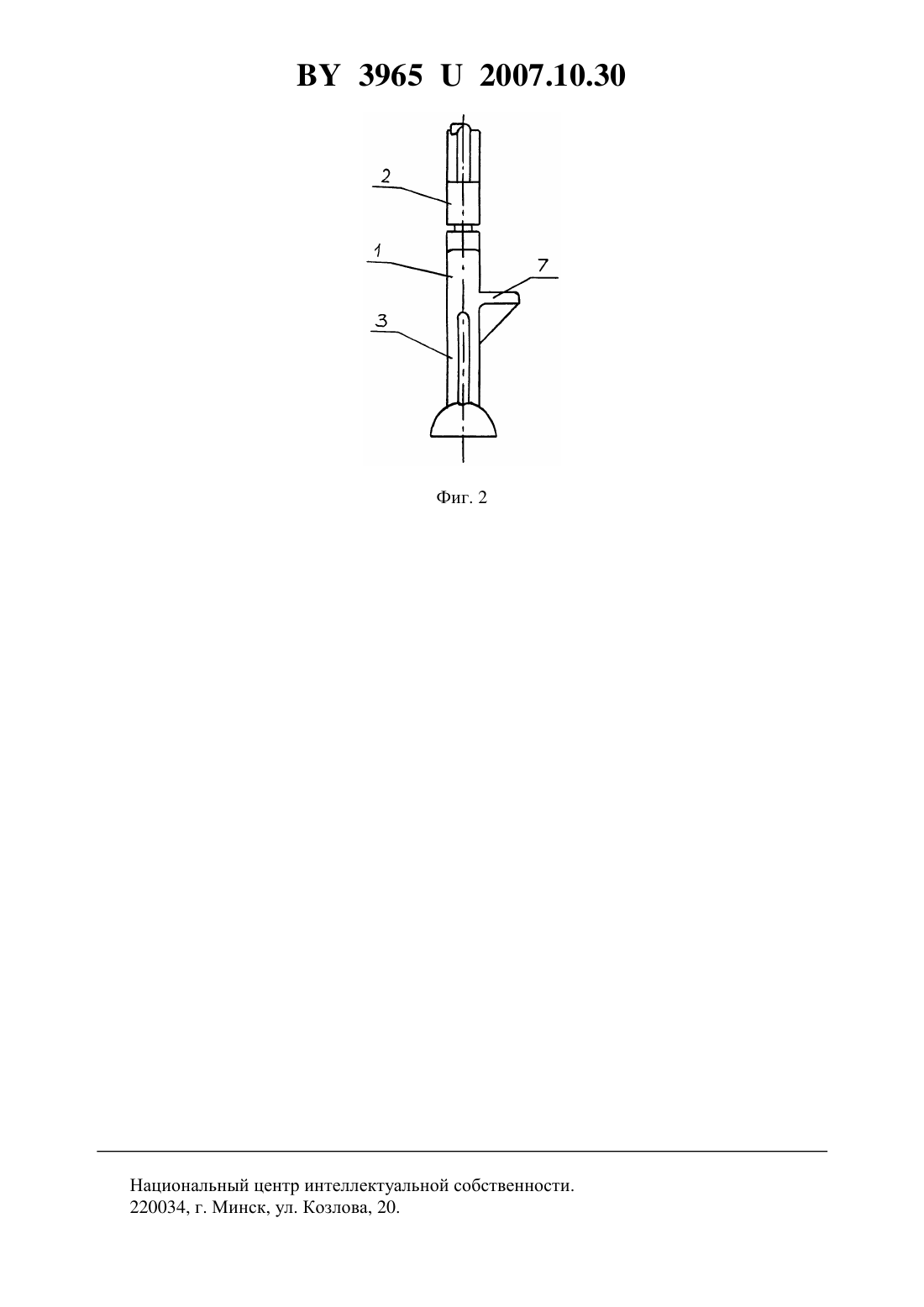

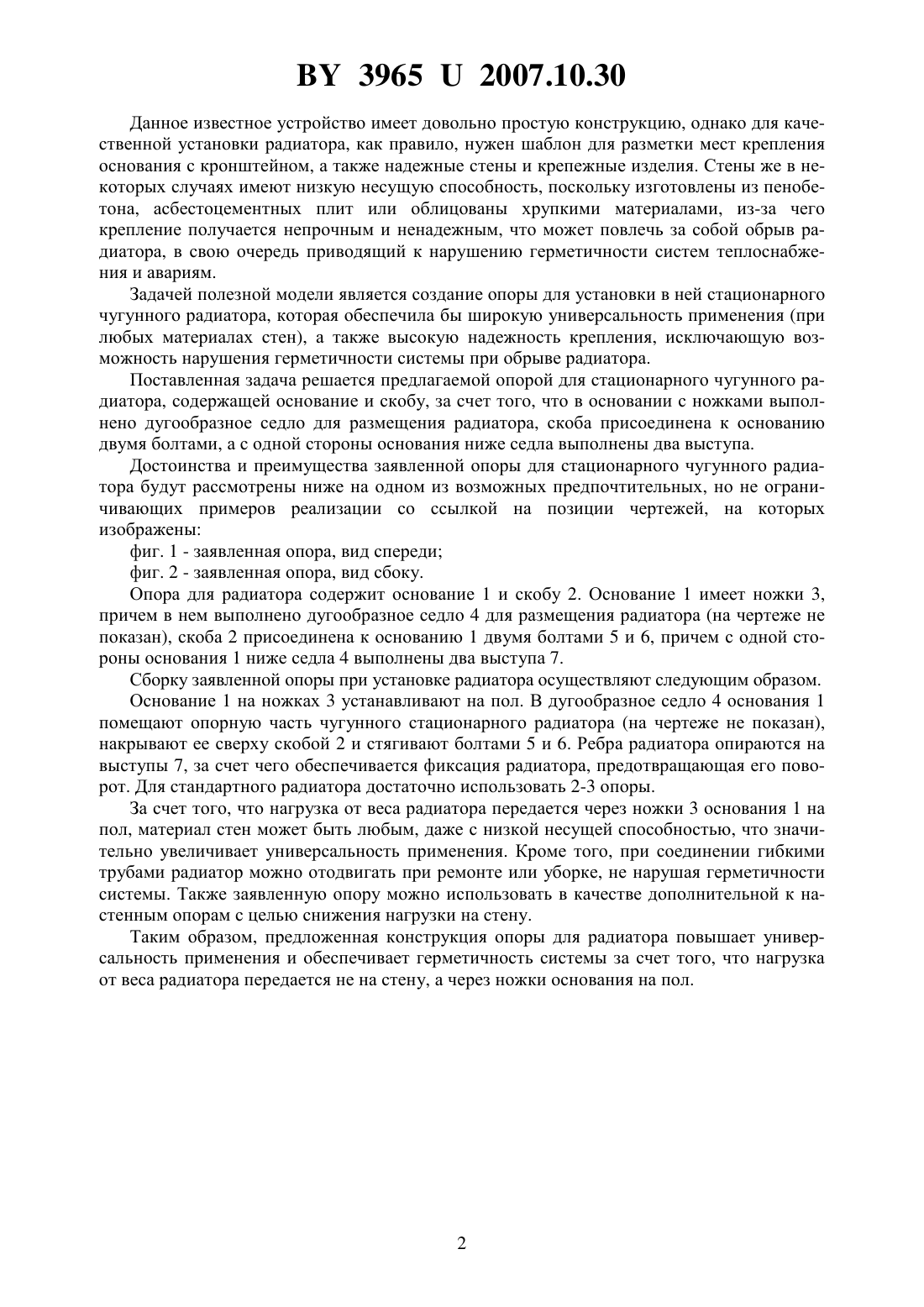

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПОРА ДЛЯ СТАЦИОНАРНОГО ЧУГУННОГО РАДИАТОРА(71) Заявитель Открытое акционерное общество Минский завод отопительного оборудования(72) Авторы Кайрович Чеслав Альбинович Филипчик Виктор Константинович Лукашевич Федор Сергеевич Козловский Николай Леонидович(73) Патентообладатель Открытое акционерное общество Минский завод отопительного оборудования(57) Опора для стационарного чугунного радиатора, содержащая основание и скобу, отличающаяся тем, что в основании с ножками выполнено дугообразное седло для размещения радиатора, скоба присоединена к основанию двумя болтами, а с одной стороны основания ниже седла выполнены два выступа. Фиг. 1 Полезная модель относится к отопительной технике, в частности к устройствам для установки нагревательных приборов (радиаторов). Из уровня техники известно принятое в качестве прототипа устройство для крепления нагревательных приборов 1, состоящее из основания и соединенного с ним кронштейна,имеющего форму крючка. Основание присоединяют к стене, крепят на него кронштейн,после чего навешивают на кронштейн нагревательный прибор (радиатор). Количество кронштейнов рассчитывают исходя из веса радиатора и несущей способности стены. 39652007.10.30 Данное известное устройство имеет довольно простую конструкцию, однако для качественной установки радиатора, как правило, нужен шаблон для разметки мест крепления основания с кронштейном, а также надежные стены и крепежные изделия. Стены же в некоторых случаях имеют низкую несущую способность, поскольку изготовлены из пенобетона, асбестоцементных плит или облицованы хрупкими материалами, из-за чего крепление получается непрочным и ненадежным, что может повлечь за собой обрыв радиатора, в свою очередь приводящий к нарушению герметичности систем теплоснабжения и авариям. Задачей полезной модели является создание опоры для установки в ней стационарного чугунного радиатора, которая обеспечила бы широкую универсальность применения (при любых материалах стен), а также высокую надежность крепления, исключающую возможность нарушения герметичности системы при обрыве радиатора. Поставленная задача решается предлагаемой опорой для стационарного чугунного радиатора, содержащей основание и скобу, за счет того, что в основании с ножками выполнено дугообразное седло для размещения радиатора, скоба присоединена к основанию двумя болтами, а с одной стороны основания ниже седла выполнены два выступа. Достоинства и преимущества заявленной опоры для стационарного чугунного радиатора будут рассмотрены ниже на одном из возможных предпочтительных, но не ограничивающих примеров реализации со ссылкой на позиции чертежей, на которых изображены фиг. 1 - заявленная опора, вид спереди фиг. 2 - заявленная опора, вид сбоку. Опора для радиатора содержит основание 1 и скобу 2. Основание 1 имеет ножки 3,причем в нем выполнено дугообразное седло 4 для размещения радиатора (на чертеже не показан), скоба 2 присоединена к основанию 1 двумя болтами 5 и 6, причем с одной стороны основания 1 ниже седла 4 выполнены два выступа 7. Сборку заявленной опоры при установке радиатора осуществляют следующим образом. Основание 1 на ножках 3 устанавливают на пол. В дугообразное седло 4 основания 1 помещают опорную часть чугунного стационарного радиатора (на чертеже не показан),накрывают ее сверху скобой 2 и стягивают болтами 5 и 6. Ребра радиатора опираются на выступы 7, за счет чего обеспечивается фиксация радиатора, предотвращающая его поворот. Для стандартного радиатора достаточно использовать 2-3 опоры. За счет того, что нагрузка от веса радиатора передается через ножки 3 основания 1 на пол, материал стен может быть любым, даже с низкой несущей способностью, что значительно увеличивает универсальность применения. Кроме того, при соединении гибкими трубами радиатор можно отодвигать при ремонте или уборке, не нарушая герметичности системы. Также заявленную опору можно использовать в качестве дополнительной к настенным опорам с целью снижения нагрузки на стену. Таким образом, предложенная конструкция опоры для радиатора повышает универсальность применения и обеспечивает герметичность системы за счет того, что нагрузка от веса радиатора передается не на стену, а через ножки основания на пол. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
