Балкон здания

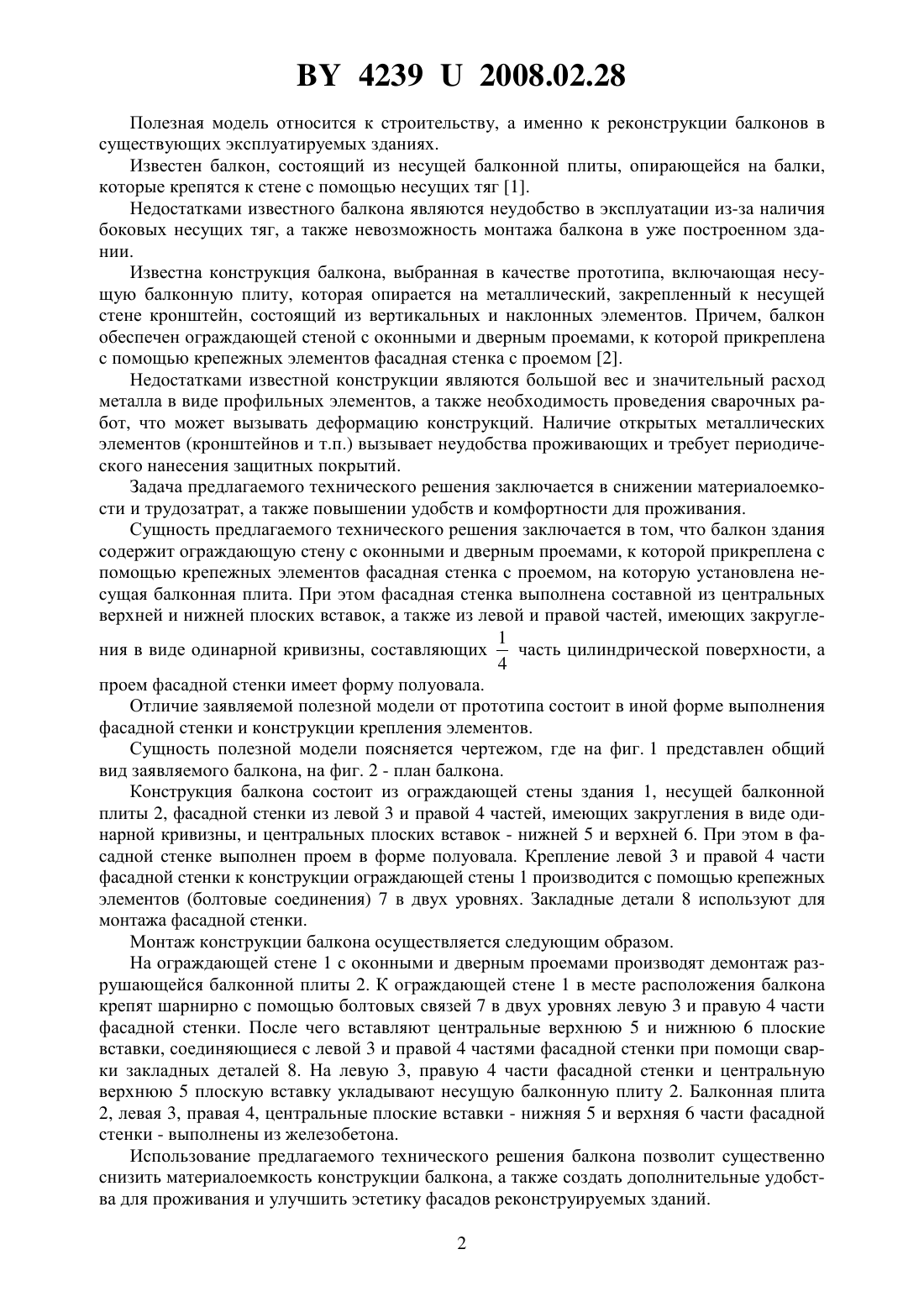

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Захаркина Галина Ивановна Злобина Валентина Игоревна Мекеня Татьяна Ивановна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Балкон здания, содержащий ограждающую стену с проемами для окон и балконной двери, к которой прикреплена с помощью крепежных элементов фасадная стенка с проемом, на которую установлена несущая балконная плита, отличающийся тем, что фасадная стенка выполнена составной из центральных верхней и нижней плоских вставок, а также левой и правой частей, имеющих закругление в виде одинарной кривизны, состав 1 ляющих часть цилиндрической поверхности, проем фасадной стенки имеет форму по 4 луовала. 42392008.02.28 Полезная модель относится к строительству, а именно к реконструкции балконов в существующих эксплуатируемых зданиях. Известен балкон, состоящий из несущей балконной плиты, опирающейся на балки,которые крепятся к стене с помощью несущих тяг 1. Недостатками известного балкона являются неудобство в эксплуатации из-за наличия боковых несущих тяг, а также невозможность монтажа балкона в уже построенном здании. Известна конструкция балкона, выбранная в качестве прототипа, включающая несущую балконную плиту, которая опирается на металлический, закрепленный к несущей стене кронштейн, состоящий из вертикальных и наклонных элементов. Причем, балкон обеспечен ограждающей стеной с оконными и дверным проемами, к которой прикреплена с помощью крепежных элементов фасадная стенка с проемом 2. Недостатками известной конструкции являются большой вес и значительный расход металла в виде профильных элементов, а также необходимость проведения сварочных работ, что может вызывать деформацию конструкций. Наличие открытых металлических элементов (кронштейнов и т.п.) вызывает неудобства проживающих и требует периодического нанесения защитных покрытий. Задача предлагаемого технического решения заключается в снижении материалоемкости и трудозатрат, а также повышении удобств и комфортности для проживания. Сущность предлагаемого технического решения заключается в том, что балкон здания содержит ограждающую стену с оконными и дверным проемами, к которой прикреплена с помощью крепежных элементов фасадная стенка с проемом, на которую установлена несущая балконная плита. При этом фасадная стенка выполнена составной из центральных верхней и нижней плоских вставок, а также из левой и правой частей, имеющих закругле 1 ния в виде одинарной кривизны, составляющих часть цилиндрической поверхности, а 4 проем фасадной стенки имеет форму полуовала. Отличие заявляемой полезной модели от прототипа состоит в иной форме выполнения фасадной стенки и конструкции крепления элементов. Сущность полезной модели поясняется чертежом, где на фиг. 1 представлен общий вид заявляемого балкона, на фиг. 2 - план балкона. Конструкция балкона состоит из ограждающей стены здания 1, несущей балконной плиты 2, фасадной стенки из левой 3 и правой 4 частей, имеющих закругления в виде одинарной кривизны, и центральных плоских вставок - нижней 5 и верхней 6. При этом в фасадной стенке выполнен проем в форме полуовала. Крепление левой 3 и правой 4 части фасадной стенки к конструкции ограждающей стены 1 производится с помощью крепежных элементов (болтовые соединения) 7 в двух уровнях. Закладные детали 8 используют для монтажа фасадной стенки. Монтаж конструкции балкона осуществляется следующим образом. На ограждающей стене 1 с оконными и дверным проемами производят демонтаж разрушающейся балконной плиты 2. К ограждающей стене 1 в месте расположения балкона крепят шарнирно с помощью болтовых связей 7 в двух уровнях левую 3 и правую 4 части фасадной стенки. После чего вставляют центральные верхнюю 5 и нижнюю 6 плоские вставки, соединяющиеся с левой 3 и правой 4 частями фасадной стенки при помощи сварки закладных деталей 8. На левую 3, правую 4 части фасадной стенки и центральную верхнюю 5 плоскую вставку укладывают несущую балконную плиту 2. Балконная плита 2, левая 3, правая 4, центральные плоские вставки - нижняя 5 и верхняя 6 части фасадной стенки - выполнены из железобетона. Использование предлагаемого технического решения балкона позволит существенно снизить материалоемкость конструкции балкона, а также создать дополнительные удобства для проживания и улучшить эстетику фасадов реконструируемых зданий. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
