Балкон

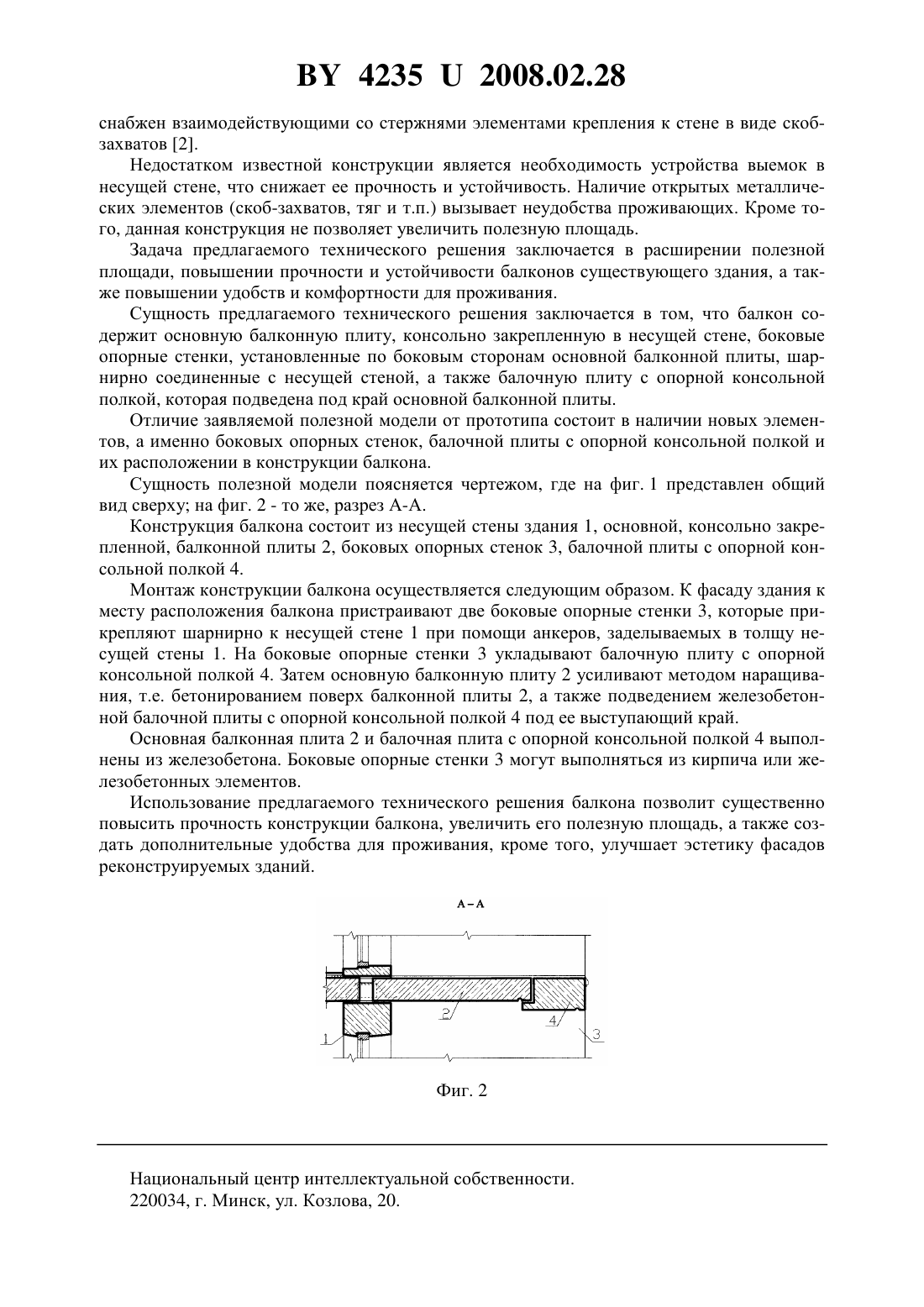

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Мекеня Татьяна Ивановна Захаркина Галина Ивановна Злобина Валентина Игоревна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Балкон, содержащий основную балконную плиту, консольно закрепленную в несущей стене, отличающийся тем, что он содержит боковые опорные стенки, установленные по боковым сторонам основной балконной плиты, шарнирно соединенные с несущей стеной,а также балочную плиту с опорной консольной полкой, которая подведена под край основной балконной плиты. Полезная модель относится к строительству, а именно к реконструкции балконов в существующих эксплуатируемых зданиях. Известен балкон, состоящий из балконной плиты, несущих тяг, закрепляющих балконную плиту, которая примыкает к плоскости стеновых панелей 1. Недостатком известного балкона является неудобство в эксплуатации из-за наличия боковых несущих тяг, а также невозможность монтажа балкона в уже построенном здании. Известна конструкция балкона, выбранная в качестве прототипа, включающая основную балконную плиту, которая консольно закреплена в несущей стене. Причем балкон 42352008.02.28 снабжен взаимодействующими со стержнями элементами крепления к стене в виде скобзахватов 2. Недостатком известной конструкции является необходимость устройства выемок в несущей стене, что снижает ее прочность и устойчивость. Наличие открытых металлических элементов (скоб-захватов, тяг и т.п.) вызывает неудобства проживающих. Кроме того, данная конструкция не позволяет увеличить полезную площадь. Задача предлагаемого технического решения заключается в расширении полезной площади, повышении прочности и устойчивости балконов существующего здания, а также повышении удобств и комфортности для проживания. Сущность предлагаемого технического решения заключается в том, что балкон содержит основную балконную плиту, консольно закрепленную в несущей стене, боковые опорные стенки, установленные по боковым сторонам основной балконной плиты, шарнирно соединенные с несущей стеной, а также балочную плиту с опорной консольной полкой, которая подведена под край основной балконной плиты. Отличие заявляемой полезной модели от прототипа состоит в наличии новых элементов, а именно боковых опорных стенок, балочной плиты с опорной консольной полкой и их расположении в конструкции балкона. Сущность полезной модели поясняется чертежом, где на фиг. 1 представлен общий вид сверху на фиг. 2 - то же, разрез А-А. Конструкция балкона состоит из несущей стены здания 1, основной, консольно закрепленной, балконной плиты 2, боковых опорных стенок 3, балочной плиты с опорной консольной полкой 4. Монтаж конструкции балкона осуществляется следующим образом. К фасаду здания к месту расположения балкона пристраивают две боковые опорные стенки 3, которые прикрепляют шарнирно к несущей стене 1 при помощи анкеров, заделываемых в толщу несущей стены 1. На боковые опорные стенки 3 укладывают балочную плиту с опорной консольной полкой 4. Затем основную балконную плиту 2 усиливают методом наращивания, т.е. бетонированием поверх балконной плиты 2, а также подведением железобетонной балочной плиты с опорной консольной полкой 4 под ее выступающий край. Основная балконная плита 2 и балочная плита с опорной консольной полкой 4 выполнены из железобетона. Боковые опорные стенки 3 могут выполняться из кирпича или железобетонных элементов. Использование предлагаемого технического решения балкона позволит существенно повысить прочность конструкции балкона, увеличить его полезную площадь, а также создать дополнительные удобства для проживания, кроме того, улучшает эстетику фасадов реконструируемых зданий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
