Комкодавитель картофелеуборочной машины

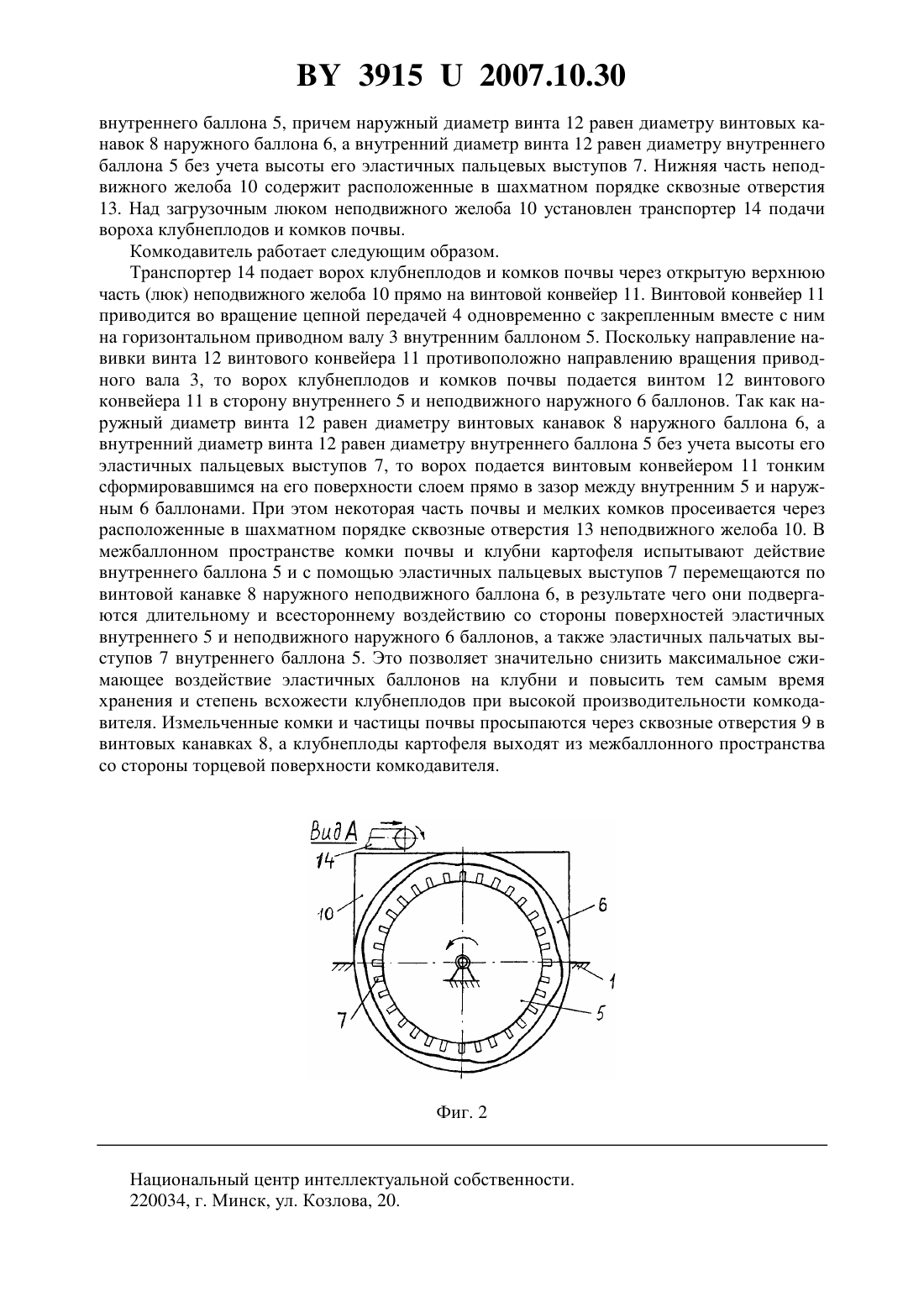

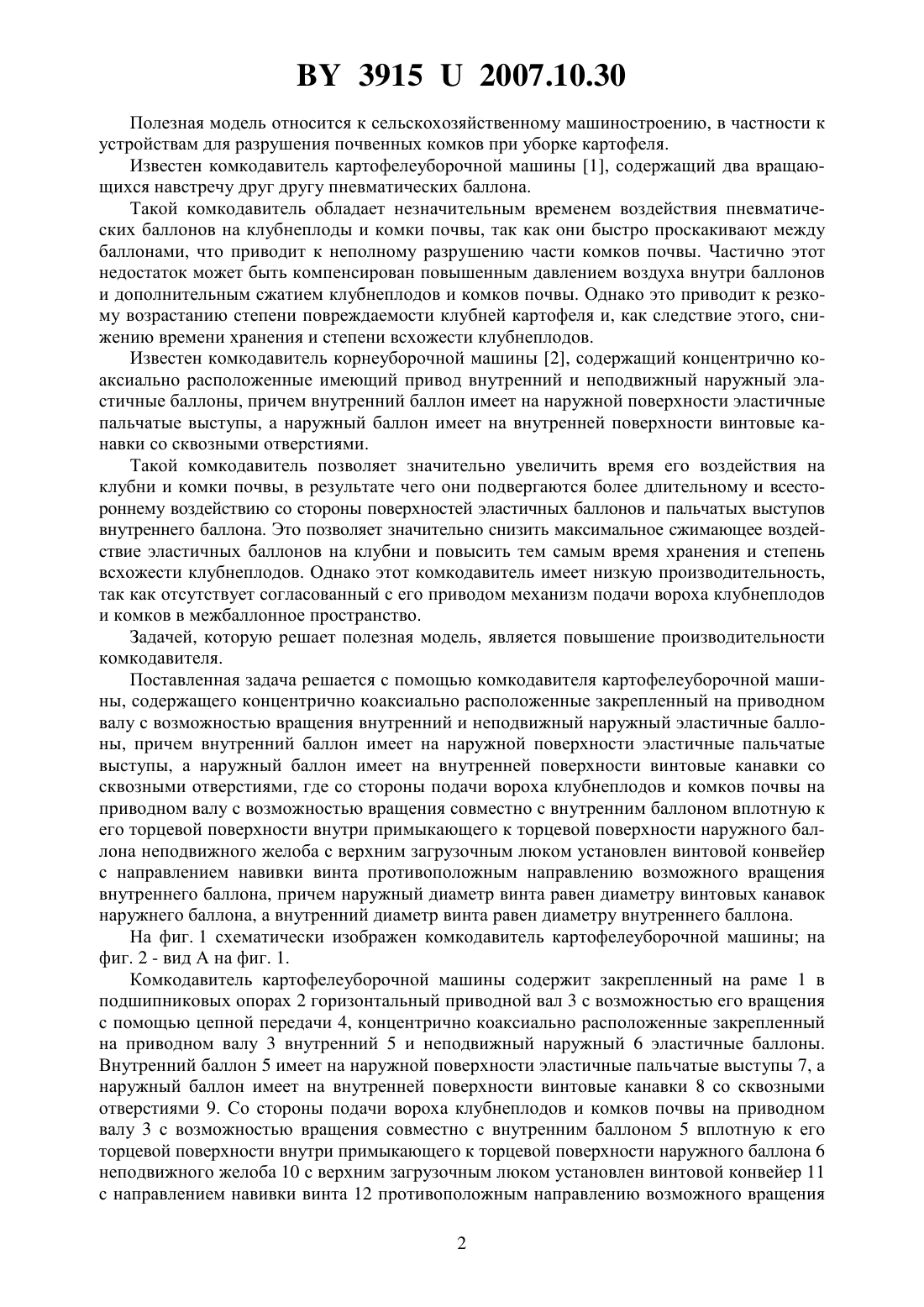

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комкодавитель картофелеуборочной машины, содержащий концентрично коаксиально расположенные закрепленный на приводном валу с возможностью вращения внутренний и неподвижный наружный эластичные баллоны, причем внутренний баллон имеет на наружной поверхности эластичные пальчатые выступы, а наружный баллон имеет на внутренней поверхности винтовые канавки со сквозными отверстиями, отличающийся тем, что со стороны подачи вороха клубнеплодов и комков почвы на приводном валу с возможностью вращения совместно с внутренним баллоном вплотную к его торцевой поверхности внутри примыкающего к торцевой поверхности наружного баллона неподвижного желоба с верхним загрузочным люком установлен винтовой конвейер с направлением навивки винта противоположным направлению возможного вращения внутреннего баллона, причем наружный диаметр винта равен диаметру винтовых канавок наружного баллона, а внутренний диаметр винта равен диаметру внутреннего баллона. 39152007.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для разрушения почвенных комков при уборке картофеля. Известен комкодавитель картофелеуборочной машины 1, содержащий два вращающихся навстречу друг другу пневматических баллона. Такой комкодавитель обладает незначительным временем воздействия пневматических баллонов на клубнеплоды и комки почвы, так как они быстро проскакивают между баллонами, что приводит к неполному разрушению части комков почвы. Частично этот недостаток может быть компенсирован повышенным давлением воздуха внутри баллонов и дополнительным сжатием клубнеплодов и комков почвы. Однако это приводит к резкому возрастанию степени повреждаемости клубней картофеля и, как следствие этого, снижению времени хранения и степени всхожести клубнеплодов. Известен комкодавитель корнеуборочной машины 2, содержащий концентрично коаксиально расположенные имеющий привод внутренний и неподвижный наружный эластичные баллоны, причем внутренний баллон имеет на наружной поверхности эластичные пальчатые выступы, а наружный баллон имеет на внутренней поверхности винтовые канавки со сквозными отверстиями. Такой комкодавитель позволяет значительно увеличить время его воздействия на клубни и комки почвы, в результате чего они подвергаются более длительному и всестороннему воздействию со стороны поверхностей эластичных баллонов и пальчатых выступов внутреннего баллона. Это позволяет значительно снизить максимальное сжимающее воздействие эластичных баллонов на клубни и повысить тем самым время хранения и степень всхожести клубнеплодов. Однако этот комкодавитель имеет низкую производительность,так как отсутствует согласованный с его приводом механизм подачи вороха клубнеплодов и комков в межбаллонное пространство. Задачей, которую решает полезная модель, является повышение производительности комкодавителя. Поставленная задача решается с помощью комкодавителя картофелеуборочной машины, содержащего концентрично коаксиально расположенные закрепленный на приводном валу с возможностью вращения внутренний и неподвижный наружный эластичные баллоны, причем внутренний баллон имеет на наружной поверхности эластичные пальчатые выступы, а наружный баллон имеет на внутренней поверхности винтовые канавки со сквозными отверстиями, где со стороны подачи вороха клубнеплодов и комков почвы на приводном валу с возможностью вращения совместно с внутренним баллоном вплотную к его торцевой поверхности внутри примыкающего к торцевой поверхности наружного баллона неподвижного желоба с верхним загрузочным люком установлен винтовой конвейер с направлением навивки винта противоположным направлению возможного вращения внутреннего баллона, причем наружный диаметр винта равен диаметру винтовых канавок наружнего баллона, а внутренний диаметр винта равен диаметру внутреннего баллона. На фиг. 1 схематически изображен комкодавитель картофелеуборочной машины на фиг. 2 - вид А на фиг. 1. Комкодавитель картофелеуборочной машины содержит закрепленный на раме 1 в подшипниковых опорах 2 горизонтальный приводной вал 3 с возможностью его вращения с помощью цепной передачи 4, концентрично коаксиально расположенные закрепленный на приводном валу 3 внутренний 5 и неподвижный наружный 6 эластичные баллоны. Внутренний баллон 5 имеет на наружной поверхности эластичные пальчатые выступы 7, а наружный баллон имеет на внутренней поверхности винтовые канавки 8 со сквозными отверстиями 9. Со стороны подачи вороха клубнеплодов и комков почвы на приводном валу 3 с возможностью вращения совместно с внутренним баллоном 5 вплотную к его торцевой поверхности внутри примыкающего к торцевой поверхности наружного баллона 6 неподвижного желоба 10 с верхним загрузочным люком установлен винтовой конвейер 11 с направлением навивки винта 12 противоположным направлению возможного вращения 2 39152007.10.30 внутреннего баллона 5, причем наружный диаметр винта 12 равен диаметру винтовых канавок 8 наружного баллона 6, а внутренний диаметр винта 12 равен диаметру внутреннего баллона 5 без учета высоты его эластичных пальцевых выступов 7. Нижняя часть неподвижного желоба 10 содержит расположенные в шахматном порядке сквозные отверстия 13. Над загрузочным люком неподвижного желоба 10 установлен транспортер 14 подачи вороха клубнеплодов и комков почвы. Комкодавитель работает следующим образом. Транспортер 14 подает ворох клубнеплодов и комков почвы через открытую верхнюю часть (люк) неподвижного желоба 10 прямо на винтовой конвейер 11. Винтовой конвейер 11 приводится во вращение цепной передачей 4 одновременно с закрепленным вместе с ним на горизонтальном приводном валу 3 внутренним баллоном 5. Поскольку направление навивки винта 12 винтового конвейера 11 противоположно направлению вращения приводного вала 3, то ворох клубнеплодов и комков почвы подается винтом 12 винтового конвейера 11 в сторону внутреннего 5 и неподвижного наружного 6 баллонов. Так как наружный диаметр винта 12 равен диаметру винтовых канавок 8 наружного баллона 6, а внутренний диаметр винта 12 равен диаметру внутреннего баллона 5 без учета высоты его эластичных пальцевых выступов 7, то ворох подается винтовым конвейером 11 тонким сформировавшимся на его поверхности слоем прямо в зазор между внутренним 5 и наружным 6 баллонами. При этом некоторая часть почвы и мелких комков просеивается через расположенные в шахматном порядке сквозные отверстия 13 неподвижного желоба 10. В межбаллонном пространстве комки почвы и клубни картофеля испытывают действие внутреннего баллона 5 и с помощью эластичных пальцевых выступов 7 перемещаются по винтовой канавке 8 наружного неподвижного баллона 6, в результате чего они подвергаются длительному и всестороннему воздействию со стороны поверхностей эластичных внутреннего 5 и неподвижного наружного 6 баллонов, а также эластичных пальчатых выступов 7 внутреннего баллона 5. Это позволяет значительно снизить максимальное сжимающее воздействие эластичных баллонов на клубни и повысить тем самым время хранения и степень всхожести клубнеплодов при высокой производительности комкодавителя. Измельченные комки и частицы почвы просыпаются через сквозные отверстия 9 в винтовых канавках 8, а клубнеплоды картофеля выходят из межбаллонного пространства со стороны торцевой поверхности комкодавителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
