Подкапывающе-сепарирующее устройство картофелеуборочной машины

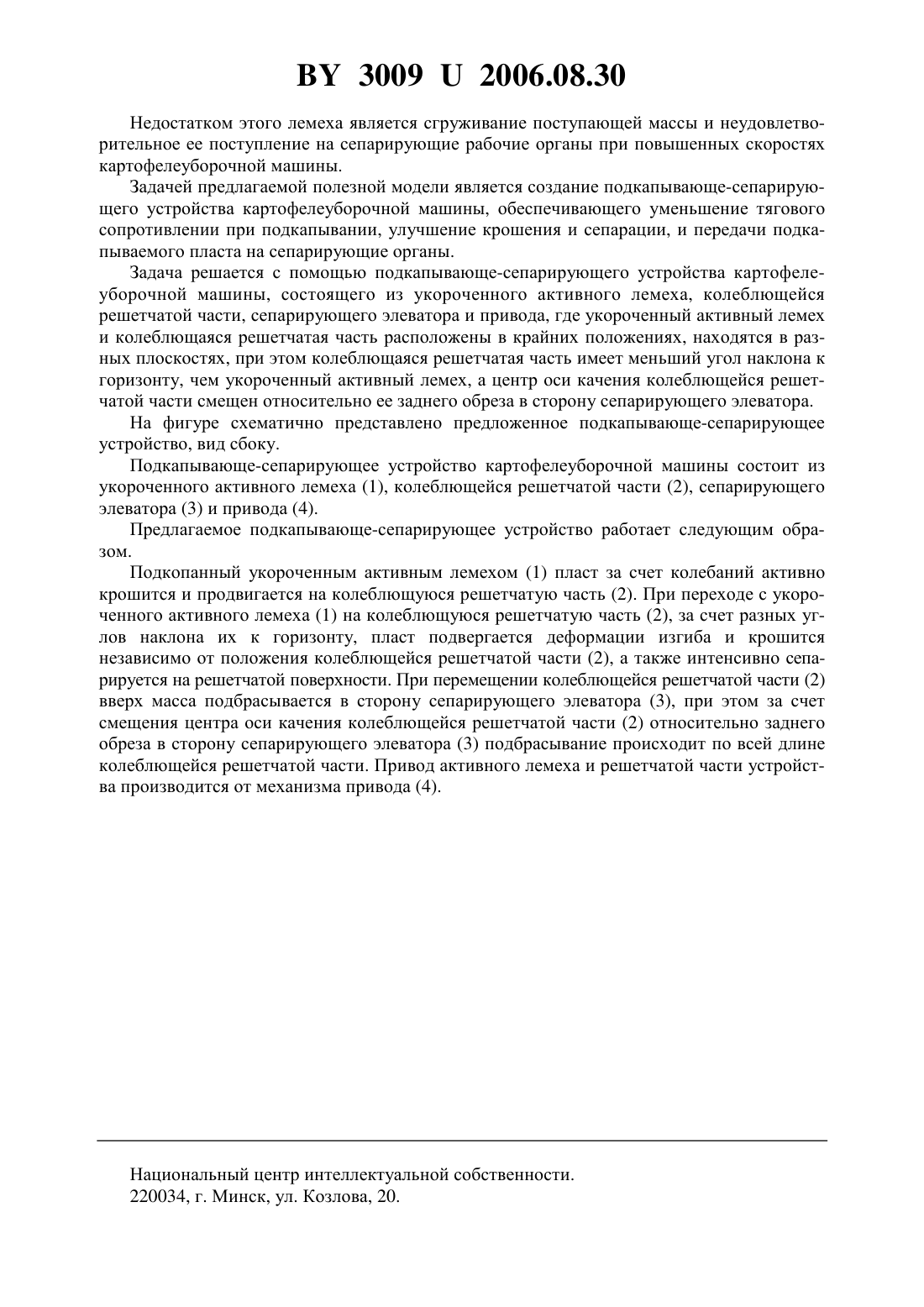

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Радишевский Генрих Андреевич Юрик Алексей Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Подкапывающе-сепарирующее устройство картофелеуборочной машины, состоящее из укороченного активного лемеха, колеблющейся решетчатой части, сепарирующего элеватора и привода, отличающееся тем, что укороченный активный лемех и колеблющаяся решетчатая часть расположены в крайних положениях, находятся в разных плоскостях,при этом колеблющаяся решетчатая часть имеет меньший угол наклона к горизонту, чем укороченный активный лемех, а центр оси качения колеблющейся решетчатой части смещен относительно ее заднего обреза в сторону сепарирующего элеватора. Полезная модель относится к сельскохозяйственному машиностроению, в частности к картофелеуборочным машинам, и может найти применение в сельскохозяйственном машиностроении при производстве картофелеуборочных машин. Наиболее близким по технической сущности к предлагаемому (прототип) является лемех корнеклубнеуборочной машины, содержащий нож, закрепленный на продольных планках, жестко связанных с рамой машины, и механизм привода. На задней кромке ножа шарнирно закреплены колеблющиеся прутки, к которым шарнирно крепятся вертикальные рычаги 1. 30092006.08.30 Недостатком этого лемеха является сгруживание поступающей массы и неудовлетворительное ее поступление на сепарирующие рабочие органы при повышенных скоростях картофелеуборочной машины. Задачей предлагаемой полезной модели является создание подкапывающе-сепарирующего устройства картофелеуборочной машины, обеспечивающего уменьшение тягового сопротивлении при подкапывании, улучшение крошения и сепарации, и передачи подкапываемого пласта на сепарирующие органы. Задача решается с помощью подкапывающе-сепарирующего устройства картофелеуборочной машины, состоящего из укороченного активного лемеха, колеблющейся решетчатой части, сепарирующего элеватора и привода, где укороченный активный лемех и колеблющаяся решетчатая часть расположены в крайних положениях, находятся в разных плоскостях, при этом колеблющаяся решетчатая часть имеет меньший угол наклона к горизонту, чем укороченный активный лемех, а центр оси качения колеблющейся решетчатой части смещен относительно ее заднего обреза в сторону сепарирующего элеватора. На фигуре схематично представлено предложенное подкапывающе-сепарирующее устройство, вид сбоку. Подкапывающе-сепарирующее устройство картофелеуборочной машины состоит из укороченного активного лемеха (1), колеблющейся решетчатой части (2), сепарирующего элеватора (3) и привода (4). Предлагаемое подкапывающе-сепарирующее устройство работает следующим образом. Подкопанный укороченным активным лемехом (1) пласт за счет колебаний активно крошится и продвигается на колеблющуюся решетчатую часть (2). При переходе с укороченного активного лемеха (1) на колеблющуюся решетчатую часть (2), за счет разных углов наклона их к горизонту, пласт подвергается деформации изгиба и крошится независимо от положения колеблющейся решетчатой части (2), а также интенсивно сепарируется на решетчатой поверхности. При перемещении колеблющейся решетчатой части (2) вверх масса подбрасывается в сторону сепарирующего элеватора (3), при этом за счет смещения центра оси качения колеблющейся решетчатой части (2) относительно заднего обреза в сторону сепарирующего элеватора (3) подбрасывание происходит по всей длине колеблющейся решетчатой части. Привод активного лемеха и решетчатой части устройства производится от механизма привода (4). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
