Устройство для контактного внесения гербицидов

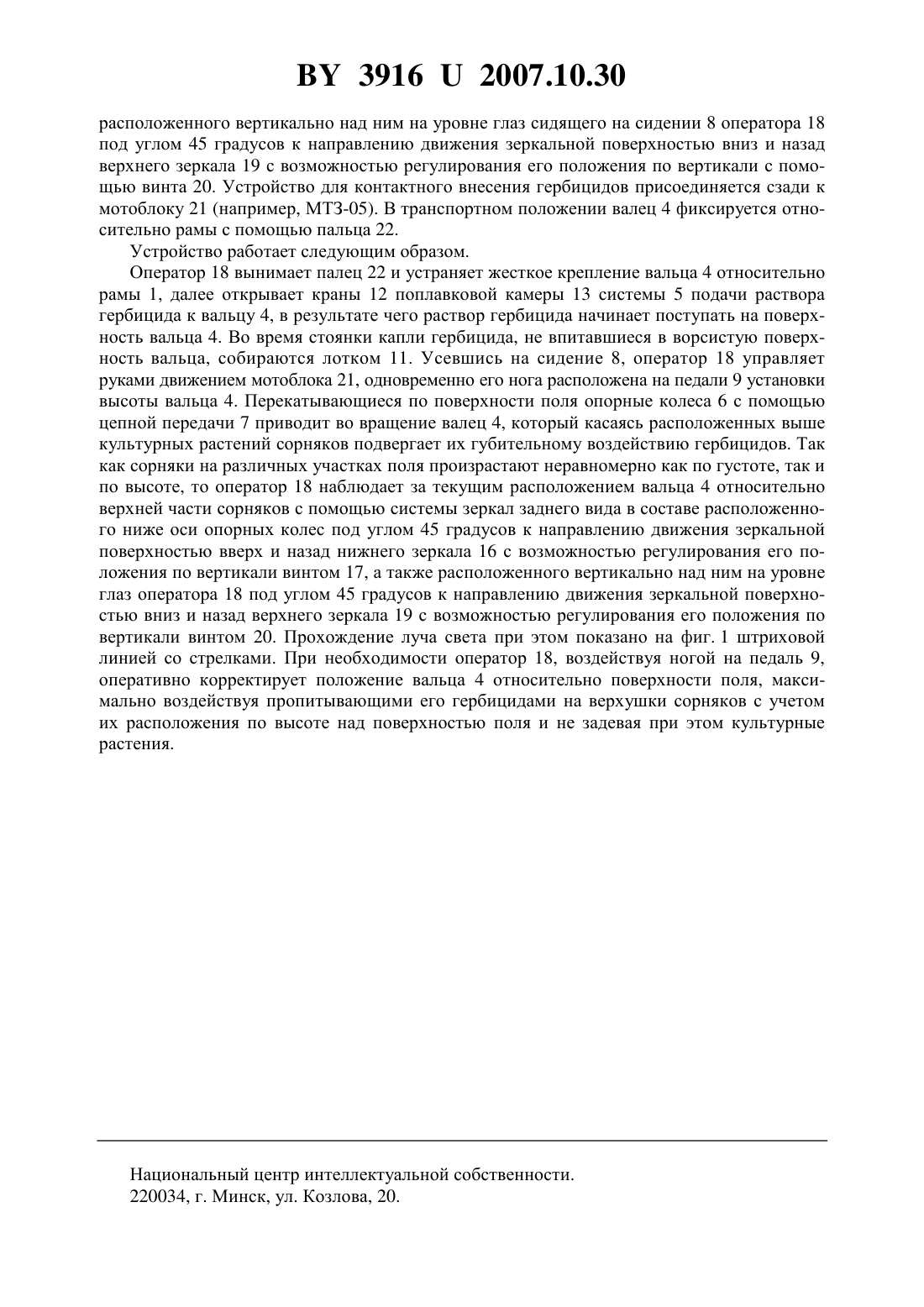

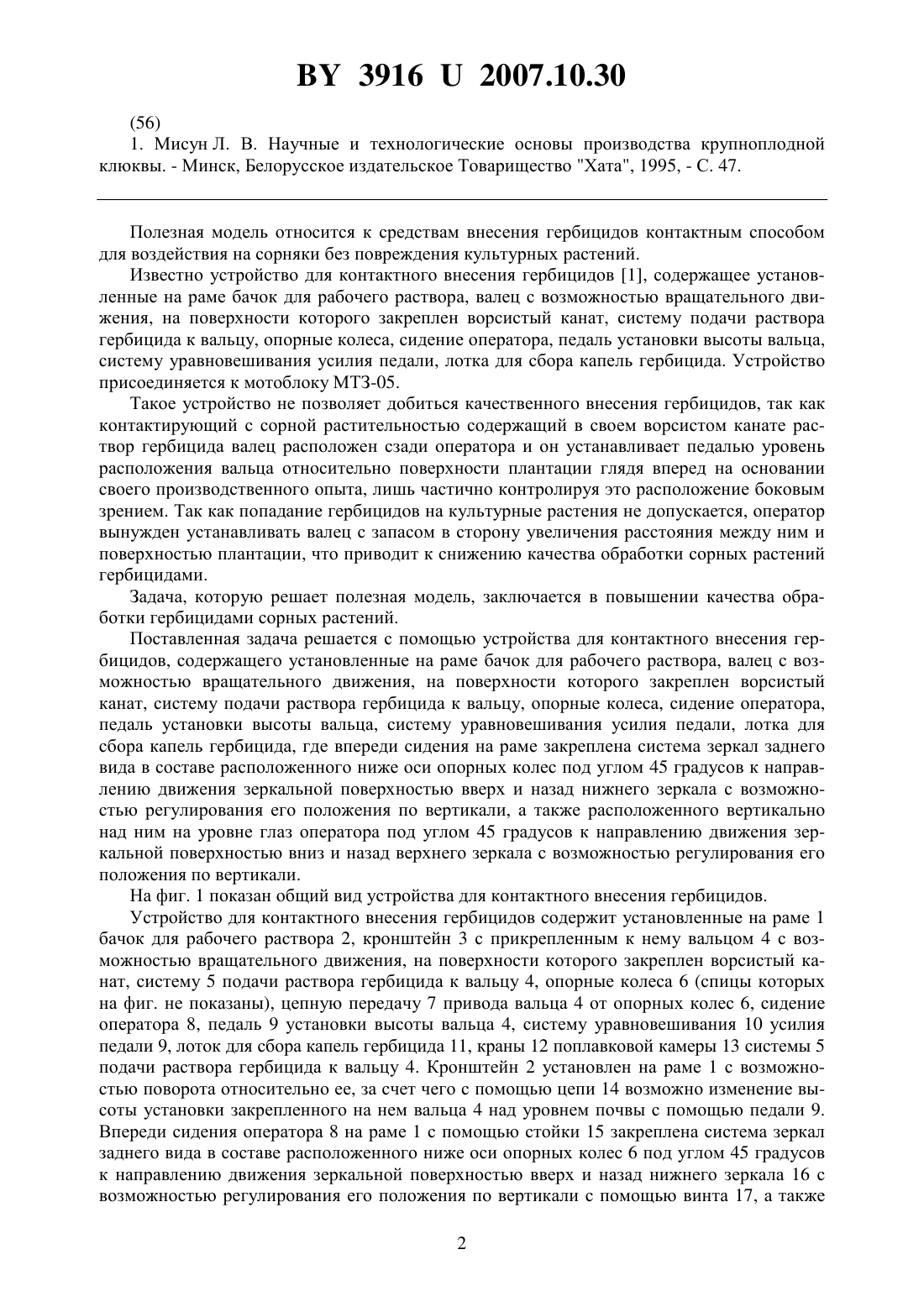

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТАКТНОГО ВНЕСЕНИЯ ГЕРБИЦИДОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Владимир Леонидович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для контактного внесения гербицидов, содержащее установленные на раме бачок для рабочего раствора, валец с возможностью вращательного движения, на поверхности которого закреплен ворсистый канат, систему подачи раствора гербицида к вальцу, опорные колеса, сидение оператора, педаль установки высоты вальца, систему уравновешивания усилия педали, лотка для сбора капель гербицида, отличающееся тем,что впереди сидения на раме закреплена система зеркал заднего вида в составе расположенного ниже оси опорных колес под углом 45 градусов к направлению движения зеркальной поверхностью вверх и назад нижнего зеркала с возможностью регулирования его положения по вертикали, а также расположенного вертикально над ним на уровне глаз оператора под углом 45 градусов к направлению движения зеркальной поверхностью вниз и назад верхнего зеркала с возможностью регулирования его положения по вертикали.(56) 1. Мисун Л. В. Научные и технологические основы производства крупноплодной клюквы. - Минск, Белорусское издательское Товарищество Хата, 1995, - С. 47. Полезная модель относится к средствам внесения гербицидов контактным способом для воздействия на сорняки без повреждения культурных растений. Известно устройство для контактного внесения гербицидов 1, содержащее установленные на раме бачок для рабочего раствора, валец с возможностью вращательного движения, на поверхности которого закреплен ворсистый канат, систему подачи раствора гербицида к вальцу, опорные колеса, сидение оператора, педаль установки высоты вальца,систему уравновешивания усилия педали, лотка для сбора капель гербицида. Устройство присоединяется к мотоблоку МТЗ-05. Такое устройство не позволяет добиться качественного внесения гербицидов, так как контактирующий с сорной растительностью содержащий в своем ворсистом канате раствор гербицида валец расположен сзади оператора и он устанавливает педалью уровень расположения вальца относительно поверхности плантации глядя вперед на основании своего производственного опыта, лишь частично контролируя это расположение боковым зрением. Так как попадание гербицидов на культурные растения не допускается, оператор вынужден устанавливать валец с запасом в сторону увеличения расстояния между ним и поверхностью плантации, что приводит к снижению качества обработки сорных растений гербицидами. Задача, которую решает полезная модель, заключается в повышении качества обработки гербицидами сорных растений. Поставленная задача решается с помощью устройства для контактного внесения гербицидов, содержащего установленные на раме бачок для рабочего раствора, валец с возможностью вращательного движения, на поверхности которого закреплен ворсистый канат, систему подачи раствора гербицида к вальцу, опорные колеса, сидение оператора,педаль установки высоты вальца, систему уравновешивания усилия педали, лотка для сбора капель гербицида, где впереди сидения на раме закреплена система зеркал заднего вида в составе расположенного ниже оси опорных колес под углом 45 градусов к направлению движения зеркальной поверхностью вверх и назад нижнего зеркала с возможностью регулирования его положения по вертикали, а также расположенного вертикально над ним на уровне глаз оператора под углом 45 градусов к направлению движения зеркальной поверхностью вниз и назад верхнего зеркала с возможностью регулирования его положения по вертикали. На фиг. 1 показан общий вид устройства для контактного внесения гербицидов. Устройство для контактного внесения гербицидов содержит установленные на раме 1 бачок для рабочего раствора 2, кронштейн 3 с прикрепленным к нему вальцом 4 с возможностью вращательного движения, на поверхности которого закреплен ворсистый канат, систему 5 подачи раствора гербицида к вальцу 4, опорные колеса 6 (спицы которых на фиг. не показаны), цепную передачу 7 привода вальца 4 от опорных колес 6, сидение оператора 8, педаль 9 установки высоты вальца 4, систему уравновешивания 10 усилия педали 9, лоток для сбора капель гербицида 11, краны 12 поплавковой камеры 13 системы 5 подачи раствора гербицида к вальцу 4. Кронштейн 2 установлен на раме 1 с возможностью поворота относительно ее, за счет чего с помощью цепи 14 возможно изменение высоты установки закрепленного на нем вальца 4 над уровнем почвы с помощью педали 9. Впереди сидения оператора 8 на раме 1 с помощью стойки 15 закреплена система зеркал заднего вида в составе расположенного ниже оси опорных колес 6 под углом 45 градусов к направлению движения зеркальной поверхностью вверх и назад нижнего зеркала 16 с возможностью регулирования его положения по вертикали с помощью винта 17, а также 2 39162007.10.30 расположенного вертикально над ним на уровне глаз сидящего на сидении 8 оператора 18 под углом 45 градусов к направлению движения зеркальной поверхностью вниз и назад верхнего зеркала 19 с возможностью регулирования его положения по вертикали с помощью винта 20. Устройство для контактного внесения гербицидов присоединяется сзади к мотоблоку 21 (например, МТЗ-05). В транспортном положении валец 4 фиксируется относительно рамы с помощью пальца 22. Устройство работает следующим образом. Оператор 18 вынимает палец 22 и устраняет жесткое крепление вальца 4 относительно рамы 1, далее открывает краны 12 поплавковой камеры 13 системы 5 подачи раствора гербицида к вальцу 4, в результате чего раствор гербицида начинает поступать на поверхность вальца 4. Во время стоянки капли гербицида, не впитавшиеся в ворсистую поверхность вальца, собираются лотком 11. Усевшись на сидение 8, оператор 18 управляет руками движением мотоблока 21, одновременно его нога расположена на педали 9 установки высоты вальца 4. Перекатывающиеся по поверхности поля опорные колеса 6 с помощью цепной передачи 7 приводит во вращение валец 4, который касаясь расположенных выше культурных растений сорняков подвергает их губительному воздействию гербицидов. Так как сорняки на различных участках поля произрастают неравномерно как по густоте, так и по высоте, то оператор 18 наблюдает за текущим расположением вальца 4 относительно верхней части сорняков с помощью системы зеркал заднего вида в составе расположенного ниже оси опорных колес под углом 45 градусов к направлению движения зеркальной поверхностью вверх и назад нижнего зеркала 16 с возможностью регулирования его положения по вертикали винтом 17, а также расположенного вертикально над ним на уровне глаз оператора 18 под углом 45 градусов к направлению движения зеркальной поверхностью вниз и назад верхнего зеркала 19 с возможностью регулирования его положения по вертикали винтом 20. Прохождение луча света при этом показано на фиг. 1 штриховой линией со стрелками. При необходимости оператор 18, воздействуя ногой на педаль 9,оперативно корректирует положение вальца 4 относительно поверхности поля, максимально воздействуя пропитывающими его гербицидами на верхушки сорняков с учетом их расположения по высоте над поверхностью поля и не задевая при этом культурные растения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
