Композиционная уплотнительная прокладка

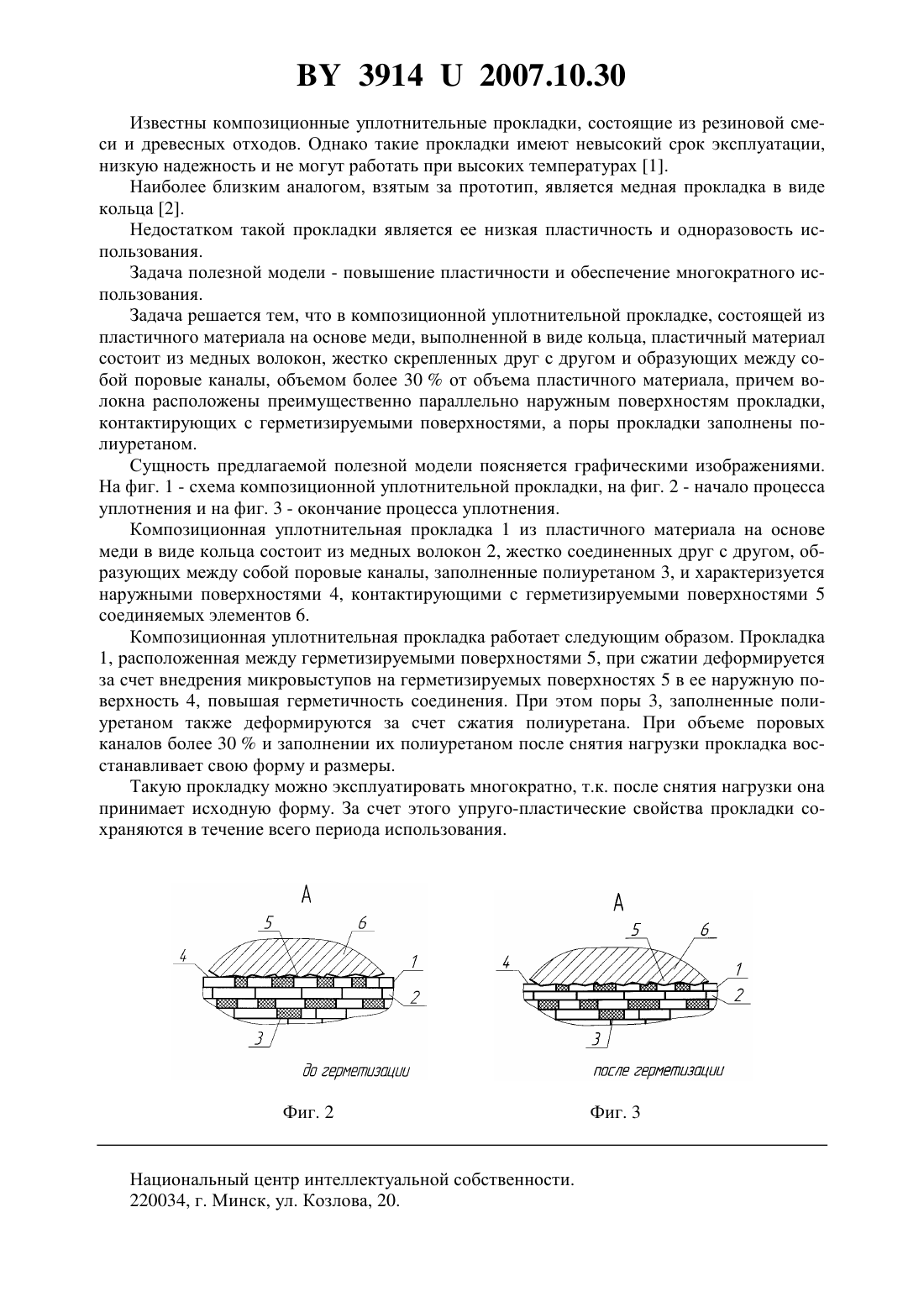

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(72) Авторы Капцевич Вячеслав Михайлович Богинский Леонид Стефанович Кусин Руслан Анатольевич Хроль Игорь Николаевич Кривальцевич Дмитрий Иосифович Маршина Елена Александровна Закревский Игорь Владимирович(73) Патентообладатели Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(57) Композиционная уплотнительная прокладка, состоящая из пластичного материала на основе меди, выполненная в виде кольца, отличающаяся тем, что пластичный материал состоит из медных волокон, жестко скрепленных друг с другом и образующих между собой поровые каналы, объемом более 30 от объема пластичного материала, причем волокна расположены преимущественно параллельно наружным поверхностям прокладки,контактирующих с герметизируемыми поверхностями, а поры прокладки заполнены полиуретаном. Фиг. 1 Предлагаемое техническое решение относится к уплотнительным устройствам (прокладки, кольца), работающим в интервале температур от - 60 до 250 С и может быть использовано в автотракторной технике и других отраслях промышленности. 39142007.10.30 Известны композиционные уплотнительные прокладки, состоящие из резиновой смеси и древесных отходов. Однако такие прокладки имеют невысокий срок эксплуатации,низкую надежность и не могут работать при высоких температурах 1. Наиболее близким аналогом, взятым за прототип, является медная прокладка в виде кольца 2. Недостатком такой прокладки является ее низкая пластичность и одноразовость использования. Задача полезной модели - повышение пластичности и обеспечение многократного использования. Задача решается тем, что в композиционной уплотнительной прокладке, состоящей из пластичного материала на основе меди, выполненной в виде кольца, пластичный материал состоит из медных волокон, жестко скрепленных друг с другом и образующих между собой поровые каналы, объемом более 30 от объема пластичного материала, причем волокна расположены преимущественно параллельно наружным поверхностям прокладки,контактирующих с герметизируемыми поверхностями, а поры прокладки заполнены полиуретаном. Сущность предлагаемой полезной модели поясняется графическими изображениями. На фиг. 1 - схема композиционной уплотнительной прокладки, на фиг. 2 - начало процесса уплотнения и на фиг. 3 - окончание процесса уплотнения. Композиционная уплотнительная прокладка 1 из пластичного материала на основе меди в виде кольца состоит из медных волокон 2, жестко соединенных друг с другом, образующих между собой поровые каналы, заполненные полиуретаном 3, и характеризуется наружными поверхностями 4, контактирующими с герметизируемыми поверхностями 5 соединяемых элементов 6. Композиционная уплотнительная прокладка работает следующим образом. Прокладка 1, расположенная между герметизируемыми поверхностями 5, при сжатии деформируется за счет внедрения микровыступов на герметизируемых поверхностях 5 в ее наружную поверхность 4, повышая герметичность соединения. При этом поры 3, заполненные полиуретаном также деформируются за счет сжатия полиуретана. При объеме поровых каналов более 30 и заполнении их полиуретаном после снятия нагрузки прокладка восстанавливает свою форму и размеры. Такую прокладку можно эксплуатировать многократно, т.к. после снятия нагрузки она принимает исходную форму. За счет этого упруго-пластические свойства прокладки сохраняются в течение всего периода использования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
