Гидроциклон

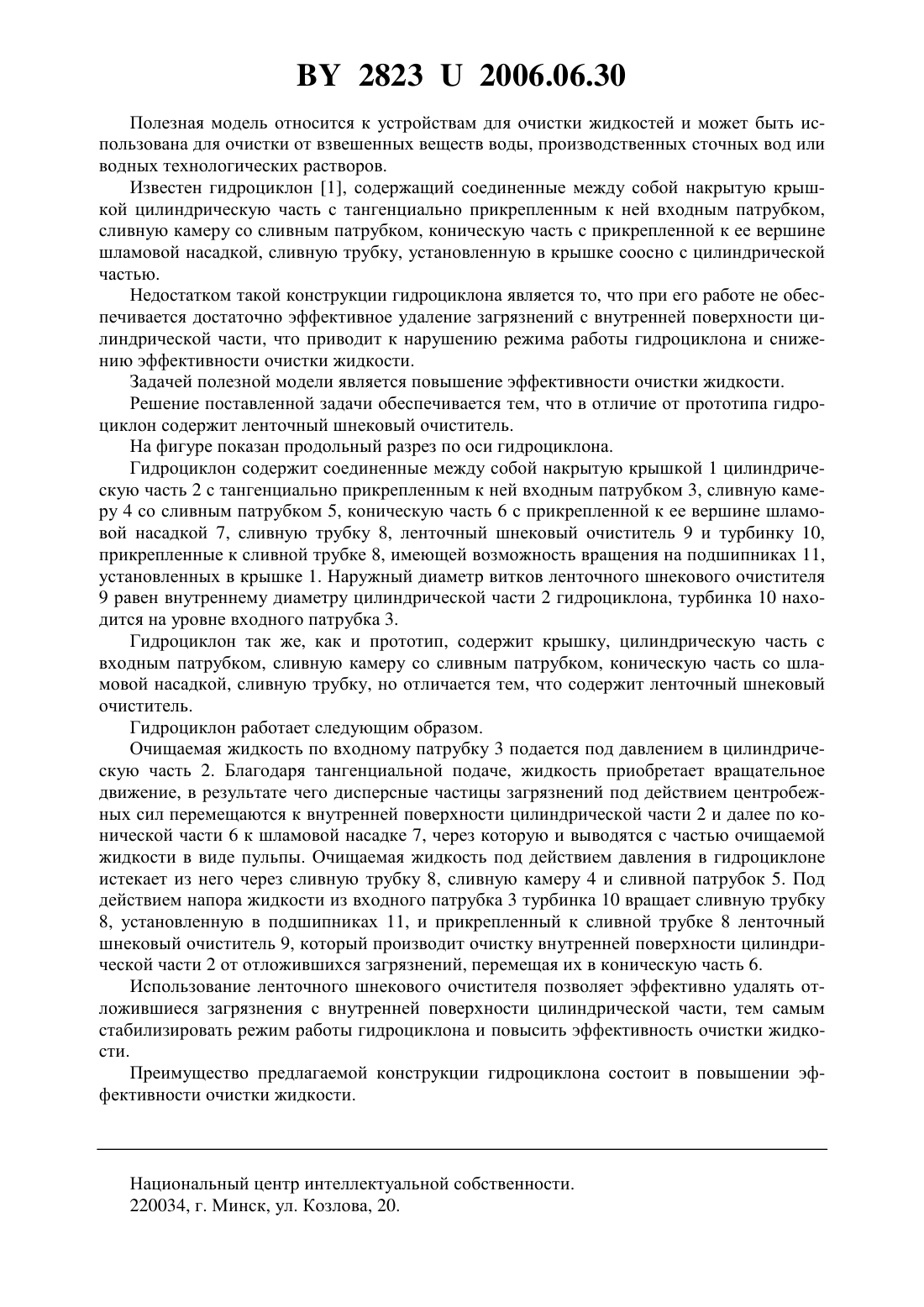

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Казаков Андрей Леонидович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Гидроциклон, содержащий крышку, цилиндрическую часть с входным патрубком,сливную камеру со сливным патрубком, коническую часть со шламовой насадкой, сливную трубку, отличающийся тем, что содержит ленточный шнековый очиститель.(56) 1. Карташевич А.Н., Мажугин Е.И. Интенсивная очистка жидкостей и газов в технических системах Монография / БГСХА. - Мн. Изд. ООО Красико-Принт, 2002. С. 131. 28232006.06.30 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов. Известен гидроциклон 1, содержащий соединенные между собой накрытую крышкой цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком,сливную камеру со сливным патрубком, коническую часть с прикрепленной к ее вершине шламовой насадкой, сливную трубку, установленную в крышке соосно с цилиндрической частью. Недостатком такой конструкции гидроциклона является то, что при его работе не обеспечивается достаточно эффективное удаление загрязнений с внутренней поверхности цилиндрической части, что приводит к нарушению режима работы гидроциклона и снижению эффективности очистки жидкости. Задачей полезной модели является повышение эффективности очистки жидкости. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа гидроциклон содержит ленточный шнековый очиститель. На фигуре показан продольный разрез по оси гидроциклона. Гидроциклон содержит соединенные между собой накрытую крышкой 1 цилиндрическую часть 2 с тангенциально прикрепленным к ней входным патрубком 3, сливную камеру 4 со сливным патрубком 5, коническую часть 6 с прикрепленной к ее вершине шламовой насадкой 7, сливную трубку 8, ленточный шнековый очиститель 9 и турбинку 10,прикрепленные к сливной трубке 8, имеющей возможность вращения на подшипниках 11,установленных в крышке 1. Наружный диаметр витков ленточного шнекового очистителя 9 равен внутреннему диаметру цилиндрической части 2 гидроциклона, турбинка 10 находится на уровне входного патрубка 3. Гидроциклон так же, как и прототип, содержит крышку, цилиндрическую часть с входным патрубком, сливную камеру со сливным патрубком, коническую часть со шламовой насадкой, сливную трубку, но отличается тем, что содержит ленточный шнековый очиститель. Гидроциклон работает следующим образом. Очищаемая жидкость по входному патрубку 3 подается под давлением в цилиндрическую часть 2. Благодаря тангенциальной подаче, жидкость приобретает вращательное движение, в результате чего дисперсные частицы загрязнений под действием центробежных сил перемещаются к внутренней поверхности цилиндрической части 2 и далее по конической части 6 к шламовой насадке 7, через которую и выводятся с частью очищаемой жидкости в виде пульпы. Очищаемая жидкость под действием давления в гидроциклоне истекает из него через сливную трубку 8, сливную камеру 4 и сливной патрубок 5. Под действием напора жидкости из входного патрубка 3 турбинка 10 вращает сливную трубку 8, установленную в подшипниках 11, и прикрепленный к сливной трубке 8 ленточный шнековый очиститель 9, который производит очистку внутренней поверхности цилиндрической части 2 от отложившихся загрязнений, перемещая их в коническую часть 6. Использование ленточного шнекового очистителя позволяет эффективно удалять отложившиеся загрязнения с внутренней поверхности цилиндрической части, тем самым стабилизировать режим работы гидроциклона и повысить эффективность очистки жидкости. Преимущество предлагаемой конструкции гидроциклона состоит в повышении эффективности очистки жидкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
