Бункер для сыпучих материалов

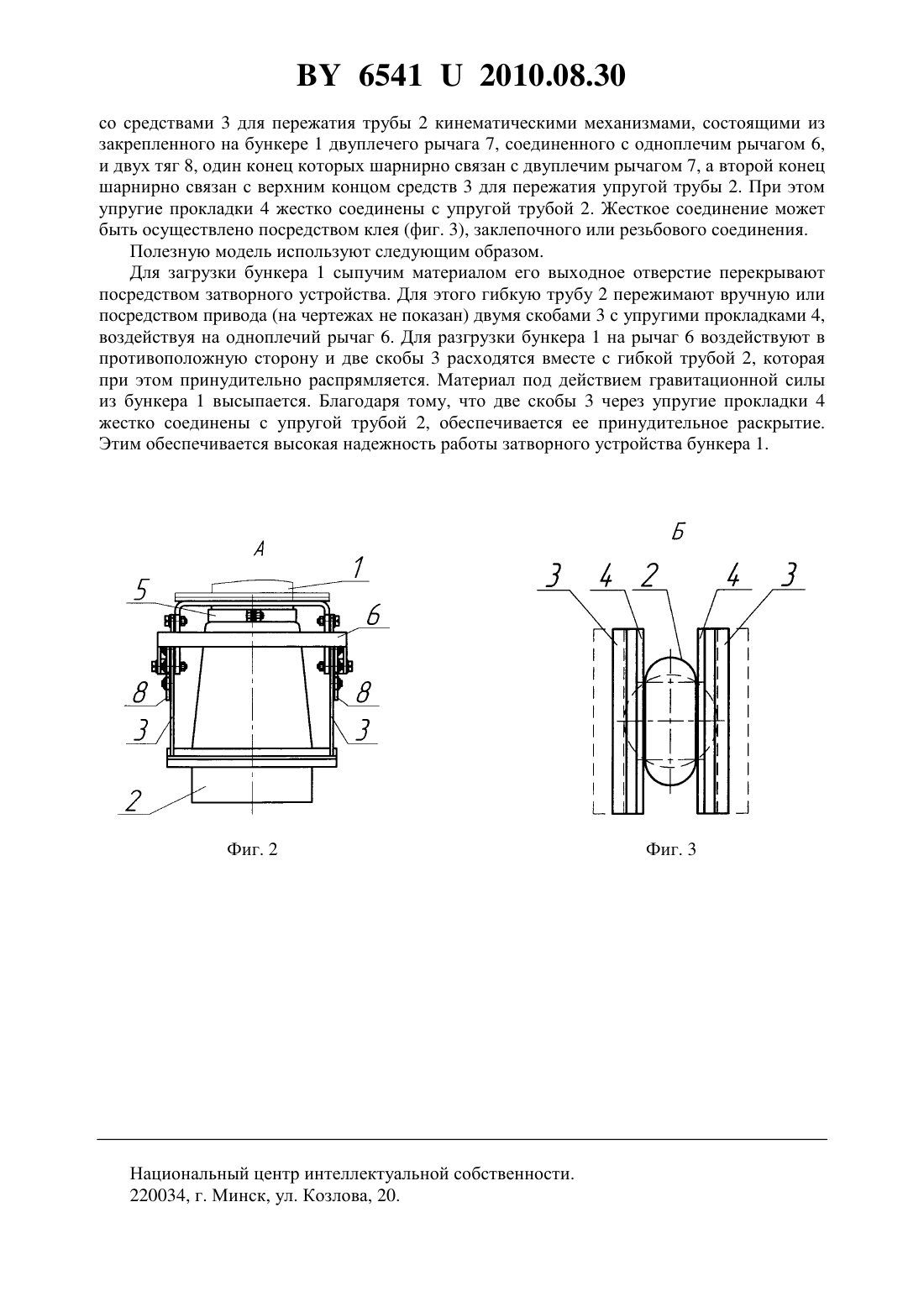

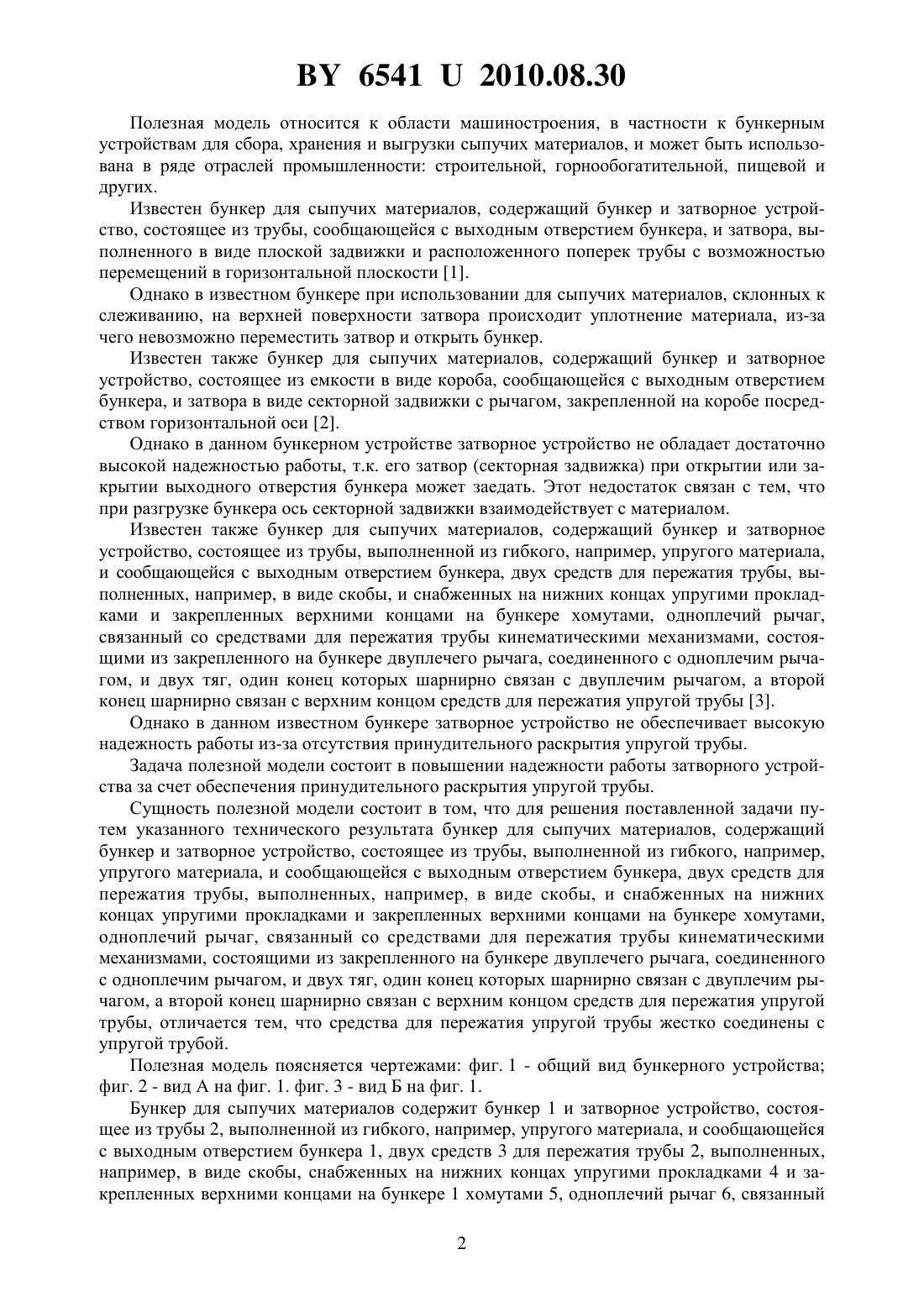

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БУНКЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Бороха Эдуард Леонидович Воробьев Владимир Васильевич Лускин Григорий Михайлович Тавлыкаев Хатим Касимович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Бункер для сыпучих материалов, содержащий бункер и затворное устройство, состоящее из трубы, выполненной из гибкого, например, упругого материала, и сообщающейся с выходным отверстием бункера, двух средств для пережатия трубы, выполненных, например,в виде скобы, и снабженных на нижних концах упругими прокладками и закрепленных верхними концами на бункере хомутами, одноплечий рычаг, связанный со средствами для пережатия трубы кинематическими механизмами, состоящими из закрепленного на бункере двуплечего рычага, соединенного с одноплечим рычагом, и двух тяг, один конец которых шарнирно связан с двуплечим рычагом, а второй конец шарнирно связан с верхним концом средств для пережатия упругой трубы, отличающийся тем, что средства для пережатия упругой трубы жестко соединены с упругой трубой.(56) 1. Патентна полезную модель 30134 1, МПК 65 88/26, 2003. 2. Патентна полезную модель 2092417, МПК 65 65/30, 1997. 3. Патентна полезную модель 90772, МПК 65 65/30, 2010. 65412010.08.30 Полезная модель относится к области машиностроения, в частности к бункерным устройствам для сбора, хранения и выгрузки сыпучих материалов, и может быть использована в ряде отраслей промышленности строительной, горнообогатительной, пищевой и других. Известен бункер для сыпучих материалов, содержащий бункер и затворное устройство, состоящее из трубы, сообщающейся с выходным отверстием бункера, и затвора, выполненного в виде плоской задвижки и расположенного поперек трубы с возможностью перемещений в горизонтальной плоскости 1. Однако в известном бункере при использовании для сыпучих материалов, склонных к слеживанию, на верхней поверхности затвора происходит уплотнение материала, из-за чего невозможно переместить затвор и открыть бункер. Известен также бункер для сыпучих материалов, содержащий бункер и затворное устройство, состоящее из емкости в виде короба, сообщающейся с выходным отверстием бункера, и затвора в виде секторной задвижки с рычагом, закрепленной на коробе посредством горизонтальной оси 2. Однако в данном бункерном устройстве затворное устройство не обладает достаточно высокой надежностью работы, т.к. его затвор (секторная задвижка) при открытии или закрытии выходного отверстия бункера может заедать. Этот недостаток связан с тем, что при разгрузке бункера ось секторной задвижки взаимодействует с материалом. Известен также бункер для сыпучих материалов, содержащий бункер и затворное устройство, состоящее из трубы, выполненной из гибкого, например, упругого материала,и сообщающейся с выходным отверстием бункера, двух средств для пережатия трубы, выполненных, например, в виде скобы, и снабженных на нижних концах упругими прокладками и закрепленных верхними концами на бункере хомутами, одноплечий рычаг,связанный со средствами для пережатия трубы кинематическими механизмами, состоящими из закрепленного на бункере двуплечего рычага, соединенного с одноплечим рычагом, и двух тяг, один конец которых шарнирно связан с двуплечим рычагом, а второй конец шарнирно связан с верхним концом средств для пережатия упругой трубы 3. Однако в данном известном бункере затворное устройство не обеспечивает высокую надежность работы из-за отсутствия принудительного раскрытия упругой трубы. Задача полезной модели состоит в повышении надежности работы затворного устройства за счет обеспечения принудительного раскрытия упругой трубы. Сущность полезной модели состоит в том, что для решения поставленной задачи путем указанного технического результата бункер для сыпучих материалов, содержащий бункер и затворное устройство, состоящее из трубы, выполненной из гибкого, например,упругого материала, и сообщающейся с выходным отверстием бункера, двух средств для пережатия трубы, выполненных, например, в виде скобы, и снабженных на нижних концах упругими прокладками и закрепленных верхними концами на бункере хомутами,одноплечий рычаг, связанный со средствами для пережатия трубы кинематическими механизмами, состоящими из закрепленного на бункере двуплечего рычага, соединенного с одноплечим рычагом, и двух тяг, один конец которых шарнирно связан с двуплечим рычагом, а второй конец шарнирно связан с верхним концом средств для пережатия упругой трубы, отличается тем, что средства для пережатия упругой трубы жестко соединены с упругой трубой. Полезная модель поясняется чертежами фиг. 1 - общий вид бункерного устройства фиг. 2 - вид А на фиг. 1. фиг. 3 - вид Б на фиг. 1. Бункер для сыпучих материалов содержит бункер 1 и затворное устройство, состоящее из трубы 2, выполненной из гибкого, например, упругого материала, и сообщающейся с выходным отверстием бункера 1, двух средств 3 для пережатия трубы 2, выполненных,например, в виде скобы, снабженных на нижних концах упругими прокладками 4 и закрепленных верхними концами на бункере 1 хомутами 5, одноплечий рычаг 6, связанный 2 65412010.08.30 со средствами 3 для пережатия трубы 2 кинематическими механизмами, состоящими из закрепленного на бункере 1 двуплечего рычага 7, соединенного с одноплечим рычагом 6,и двух тяг 8, один конец которых шарнирно связан с двуплечим рычагом 7, а второй конец шарнирно связан с верхним концом средств 3 для пережатия упругой трубы 2. При этом упругие прокладки 4 жестко соединены с упругой трубой 2. Жесткое соединение может быть осуществлено посредством клея (фиг. 3), заклепочного или резьбового соединения. Полезную модель используют следующим образом. Для загрузки бункера 1 сыпучим материалом его выходное отверстие перекрывают посредством затворного устройства. Для этого гибкую трубу 2 пережимают вручную или посредством привода (на чертежах не показан) двумя скобами 3 с упругими прокладками 4,воздействуя на одноплечий рычаг 6. Для разгрузки бункера 1 на рычаг 6 воздействуют в противоположную сторону и две скобы 3 расходятся вместе с гибкой трубой 2, которая при этом принудительно распрямляется. Материал под действием гравитационной силы из бункера 1 высыпается. Благодаря тому, что две скобы 3 через упругие прокладки 4 жестко соединены с упругой трубой 2, обеспечивается ее принудительное раскрытие. Этим обеспечивается высокая надежность работы затворного устройства бункера 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
