Гидроциклон

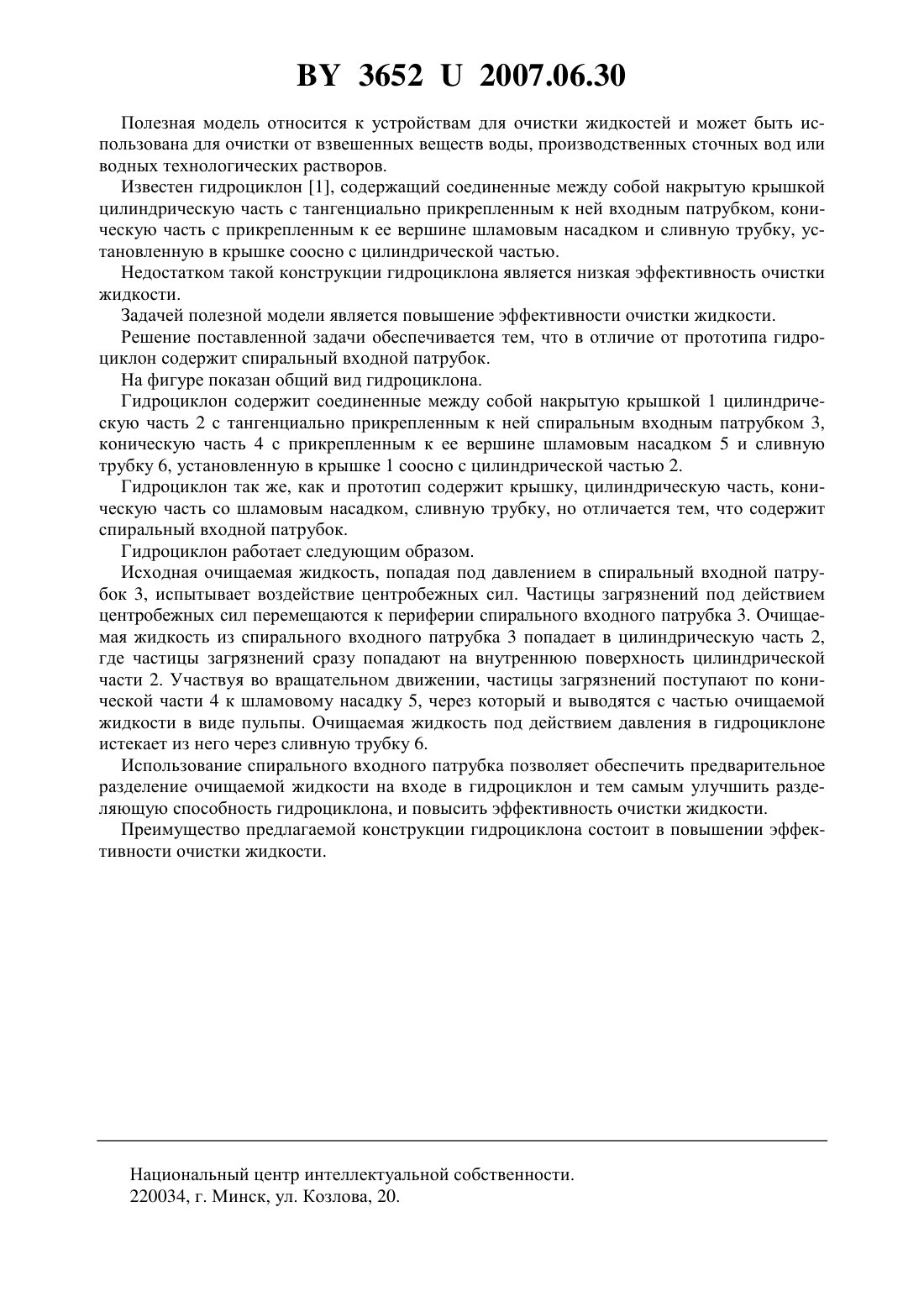

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Автор Казаков Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Гидроциклон, содержащий крышку, цилиндрическую часть, коническую часть со шламовым насадком, сливную трубку, отличающийся тем, что содержит спиральный входной патрубок. 36522007.06.30 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов. Известен гидроциклон 1, содержащий соединенные между собой накрытую крышкой цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком, коническую часть с прикрепленным к ее вершине шламовым насадком и сливную трубку, установленную в крышке соосно с цилиндрической частью. Недостатком такой конструкции гидроциклона является низкая эффективность очистки жидкости. Задачей полезной модели является повышение эффективности очистки жидкости. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа гидроциклон содержит спиральный входной патрубок. На фигуре показан общий вид гидроциклона. Гидроциклон содержит соединенные между собой накрытую крышкой 1 цилиндрическую часть 2 с тангенциально прикрепленным к ней спиральным входным патрубком 3,коническую часть 4 с прикрепленным к ее вершине шламовым насадком 5 и сливную трубку 6, установленную в крышке 1 соосно с цилиндрической частью 2. Гидроциклон так же, как и прототип содержит крышку, цилиндрическую часть, коническую часть со шламовым насадком, сливную трубку, но отличается тем, что содержит спиральный входной патрубок. Гидроциклон работает следующим образом. Исходная очищаемая жидкость, попадая под давлением в спиральный входной патрубок 3, испытывает воздействие центробежных сил. Частицы загрязнений под действием центробежных сил перемещаются к периферии спирального входного патрубка 3. Очищаемая жидкость из спирального входного патрубка 3 попадает в цилиндрическую часть 2,где частицы загрязнений сразу попадают на внутреннюю поверхность цилиндрической части 2. Участвуя во вращательном движении, частицы загрязнений поступают по конической части 4 к шламовому насадку 5, через который и выводятся с частью очищаемой жидкости в виде пульпы. Очищаемая жидкость под действием давления в гидроциклоне истекает из него через сливную трубку 6. Использование спирального входного патрубка позволяет обеспечить предварительное разделение очищаемой жидкости на входе в гидроциклон и тем самым улучшить разделяющую способность гидроциклона, и повысить эффективность очистки жидкости. Преимущество предлагаемой конструкции гидроциклона состоит в повышении эффективности очистки жидкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
