Гибкий стальной трубопровод

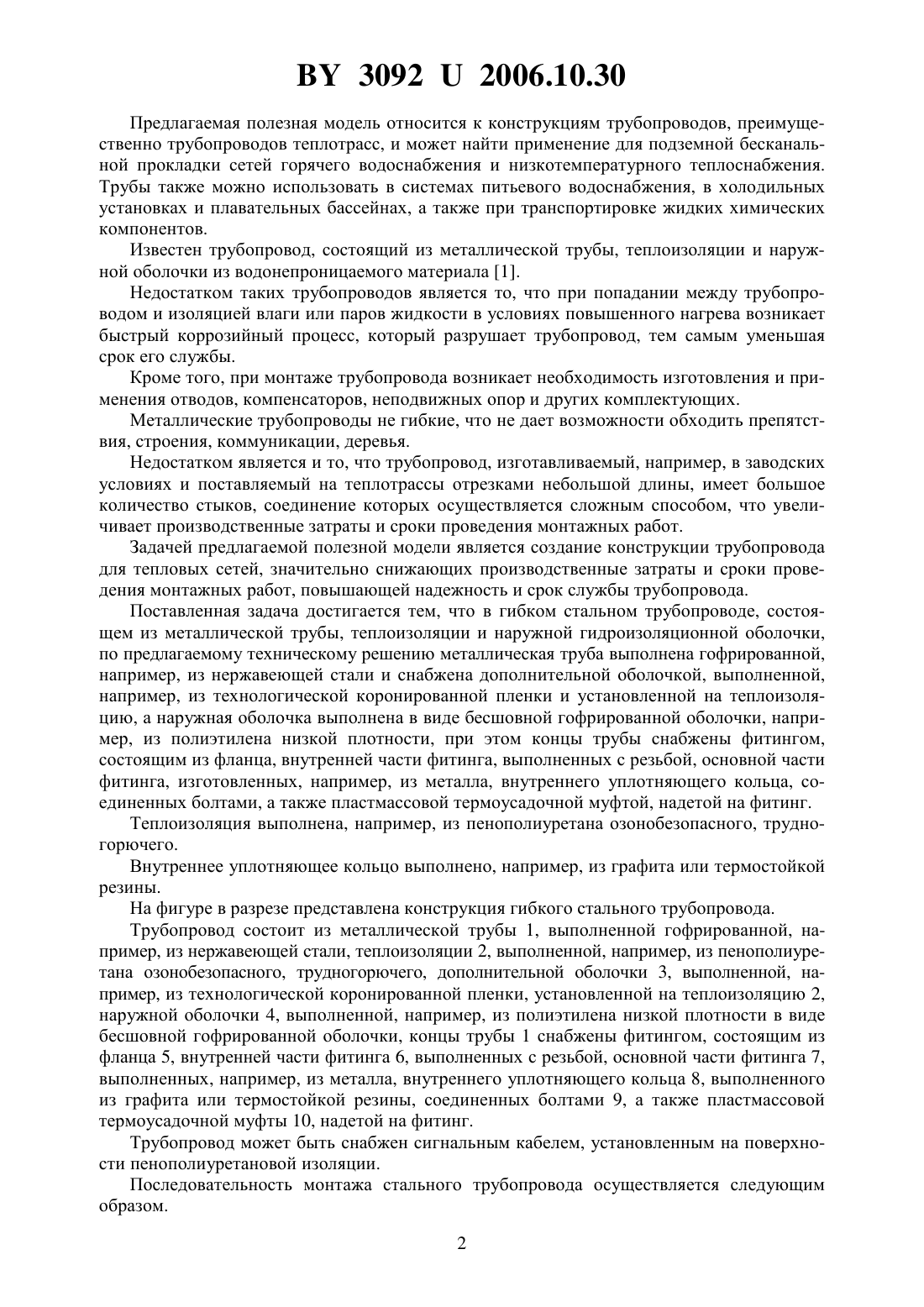

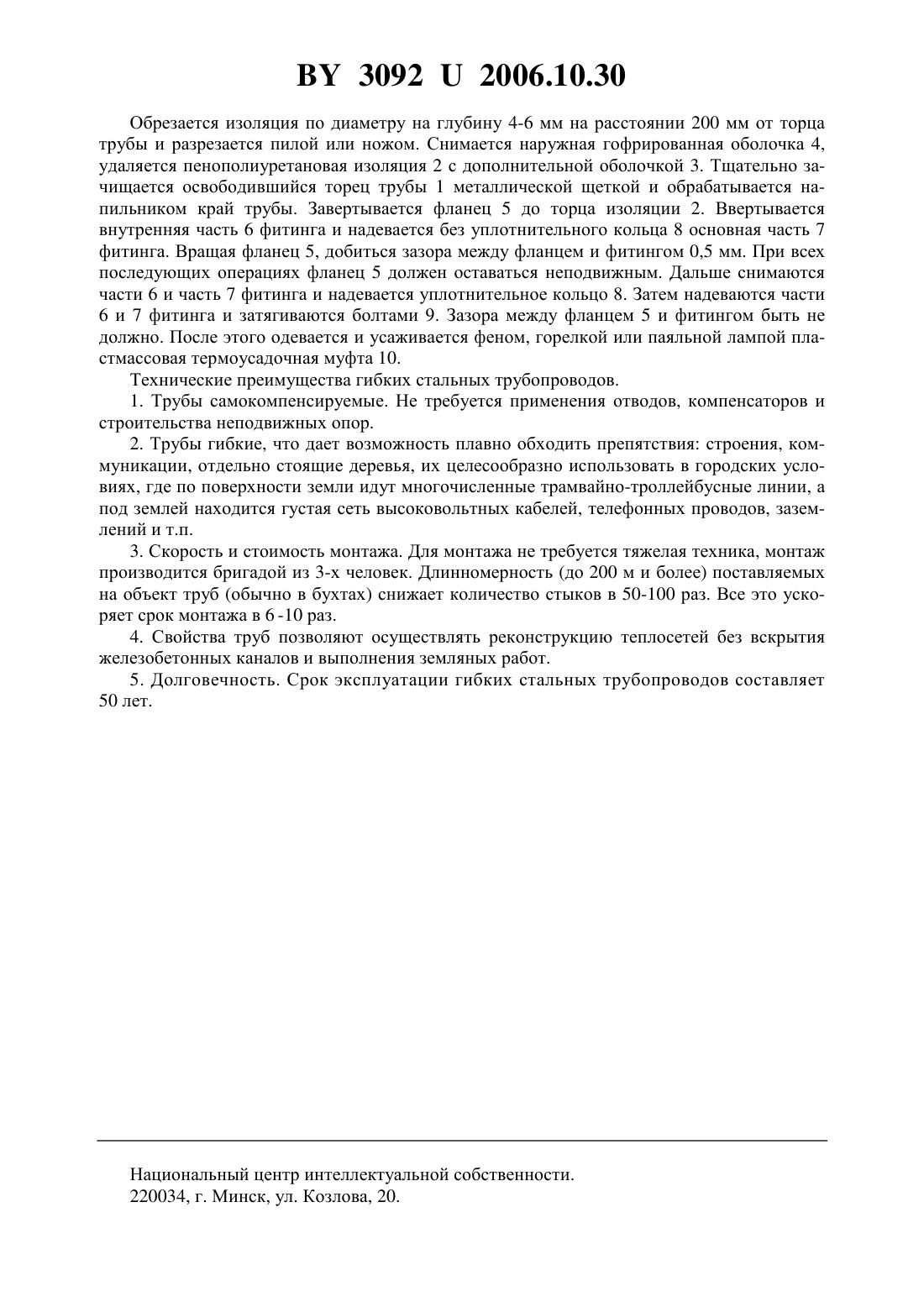

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Хатенко Александр Сергеевич(72) Авторы Александров Владимир МатвеевичХатенко Александр СергеевичКсенофонтов Михаил АлександровичГориловский Мирон ИсаковичШмелев Александр Юрьевич(73) Патентообладатель Хатенко Александр Сергеевич(57) 1. Гибкий стальной трубопровод, состоящий из металлической трубы, теплоизоляции и наружной гидроизоляционной оболочки, отличающийся тем, что металлическая труба выполнена гофрированной, например, из нержавеющей стали и снабжена дополнительной оболочкой, выполненной, например из технологической коронированной пленки и установленной на теплоизоляцию, а наружная оболочка выполнена, например, из полиэтилена низкой плотности в виде бесшовной гофрированной оболочки, при этом концы трубы снабжены фитингом, состоящим из фланца, внутренней части фитинга, выполненных с резьбой, основной части фитинга, изготовленных, например, из металла, внутреннего уплотняющего кольца, соединенных болтами, а также пластмассовой термоусадочной муфтой, надетой на фитинг. 2. Трубопровод по п. 1, отличающийся тем, что теплоизоляция выполнена, например,из пенополиуретана озонобезопасного. 3. Трубопровод по п. 1, отличающийся тем, что внутреннее уплотняющее кольцо выполнено, например, из графита или термостойкой резины. 30922006.10.30 Предлагаемая полезная модель относится к конструкциям трубопроводов, преимущественно трубопроводов теплотрасс, и может найти применение для подземной бесканальной прокладки сетей горячего водоснабжения и низкотемпературного теплоснабжения. Трубы также можно использовать в системах питьевого водоснабжения, в холодильных установках и плавательных бассейнах, а также при транспортировке жидких химических компонентов. Известен трубопровод, состоящий из металлической трубы, теплоизоляции и наружной оболочки из водонепроницаемого материала 1. Недостатком таких трубопроводов является то, что при попадании между трубопроводом и изоляцией влаги или паров жидкости в условиях повышенного нагрева возникает быстрый коррозийный процесс, который разрушает трубопровод, тем самым уменьшая срок его службы. Кроме того, при монтаже трубопровода возникает необходимость изготовления и применения отводов, компенсаторов, неподвижных опор и других комплектующих. Металлические трубопроводы не гибкие, что не дает возможности обходить препятствия, строения, коммуникации, деревья. Недостатком является и то, что трубопровод, изготавливаемый, например, в заводских условиях и поставляемый на теплотрассы отрезками небольшой длины, имеет большое количество стыков, соединение которых осуществляется сложным способом, что увеличивает производственные затраты и сроки проведения монтажных работ. Задачей предлагаемой полезной модели является создание конструкции трубопровода для тепловых сетей, значительно снижающих производственные затраты и сроки проведения монтажных работ, повышающей надежность и срок службы трубопровода. Поставленная задача достигается тем, что в гибком стальном трубопроводе, состоящем из металлической трубы, теплоизоляции и наружной гидроизоляционной оболочки,по предлагаемому техническому решению металлическая труба выполнена гофрированной,например, из нержавеющей стали и снабжена дополнительной оболочкой, выполненной,например, из технологической коронированной пленки и установленной на теплоизоляцию, а наружная оболочка выполнена в виде бесшовной гофрированной оболочки, например, из полиэтилена низкой плотности, при этом концы трубы снабжены фитингом,состоящим из фланца, внутренней части фитинга, выполненных с резьбой, основной части фитинга, изготовленных, например, из металла, внутреннего уплотняющего кольца, соединенных болтами, а также пластмассовой термоусадочной муфтой, надетой на фитинг. Теплоизоляция выполнена, например, из пенополиуретана озонобезопасного, трудногорючего. Внутреннее уплотняющее кольцо выполнено, например, из графита или термостойкой резины. На фигуре в разрезе представлена конструкция гибкого стального трубопровода. Трубопровод состоит из металлической трубы 1, выполненной гофрированной, например, из нержавеющей стали, теплоизоляции 2, выполненной, например, из пенополиуретана озонобезопасного, трудногорючего, дополнительной оболочки 3, выполненной, например, из технологической коронированной пленки, установленной на теплоизоляцию 2,наружной оболочки 4, выполненной, например, из полиэтилена низкой плотности в виде бесшовной гофрированной оболочки, концы трубы 1 снабжены фитингом, состоящим из фланца 5, внутренней части фитинга 6, выполненных с резьбой, основной части фитинга 7,выполненных, например, из металла, внутреннего уплотняющего кольца 8, выполненного из графита или термостойкой резины, соединенных болтами 9, а также пластмассовойтермоусадочной муфты 10, надетой на фитинг. Трубопровод может быть снабжен сигнальным кабелем, установленным на поверхности пенополиуретановой изоляции. Последовательность монтажа стального трубопровода осуществляется следующим образом. 2 30922006.10.30 Обрезается изоляция по диаметру на глубину 4-6 мм на расстоянии 200 мм от торца трубы и разрезается пилой или ножом. Снимается наружная гофрированная оболочка 4,удаляется пенополиуретановая изоляция 2 с дополнительной оболочкой 3. Тщательно зачищается освободившийся торец трубы 1 металлической щеткой и обрабатывается напильником край трубы. Завертывается фланец 5 до торца изоляции 2. Ввертывается внутренняя часть 6 фитинга и надевается без уплотнительного кольца 8 основная часть 7 фитинга. Вращая фланец 5, добиться зазора между фланцем и фитингом 0,5 мм. При всех последующих операциях фланец 5 должен оставаться неподвижным. Дальше снимаются части 6 и часть 7 фитинга и надевается уплотнительное кольцо 8. Затем надеваются части 6 и 7 фитинга и затягиваются болтами 9. Зазора между фланцем 5 и фитингом быть не должно. После этого одевается и усаживается феном, горелкой или паяльной лампой пластмассовая термоусадочная муфта 10. Технические преимущества гибких стальных трубопроводов. 1. Трубы самокомпенсируемые. Не требуется применения отводов, компенсаторов и строительства неподвижных опор. 2. Трубы гибкие, что дает возможность плавно обходить препятствия строения, коммуникации, отдельно стоящие деревья, их целесообразно использовать в городских условиях, где по поверхности земли идут многочисленные трамвайно-троллейбусные линии, а под землей находится густая сеть высоковольтных кабелей, телефонных проводов, заземлений и т.п. 3. Скорость и стоимость монтажа. Для монтажа не требуется тяжелая техника, монтаж производится бригадой из 3-х человек. Длинномерность (до 200 м и более) поставляемых на объект труб (обычно в бухтах) снижает количество стыков в 50-100 раз. Все это ускоряет срок монтажа в 6 -10 раз. 4. Свойства труб позволяют осуществлять реконструкцию теплосетей без вскрытия железобетонных каналов и выполнения земляных работ. 5. Долговечность. Срок эксплуатации гибких стальных трубопроводов составляет 50 лет. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
