Гибкий защитный материал

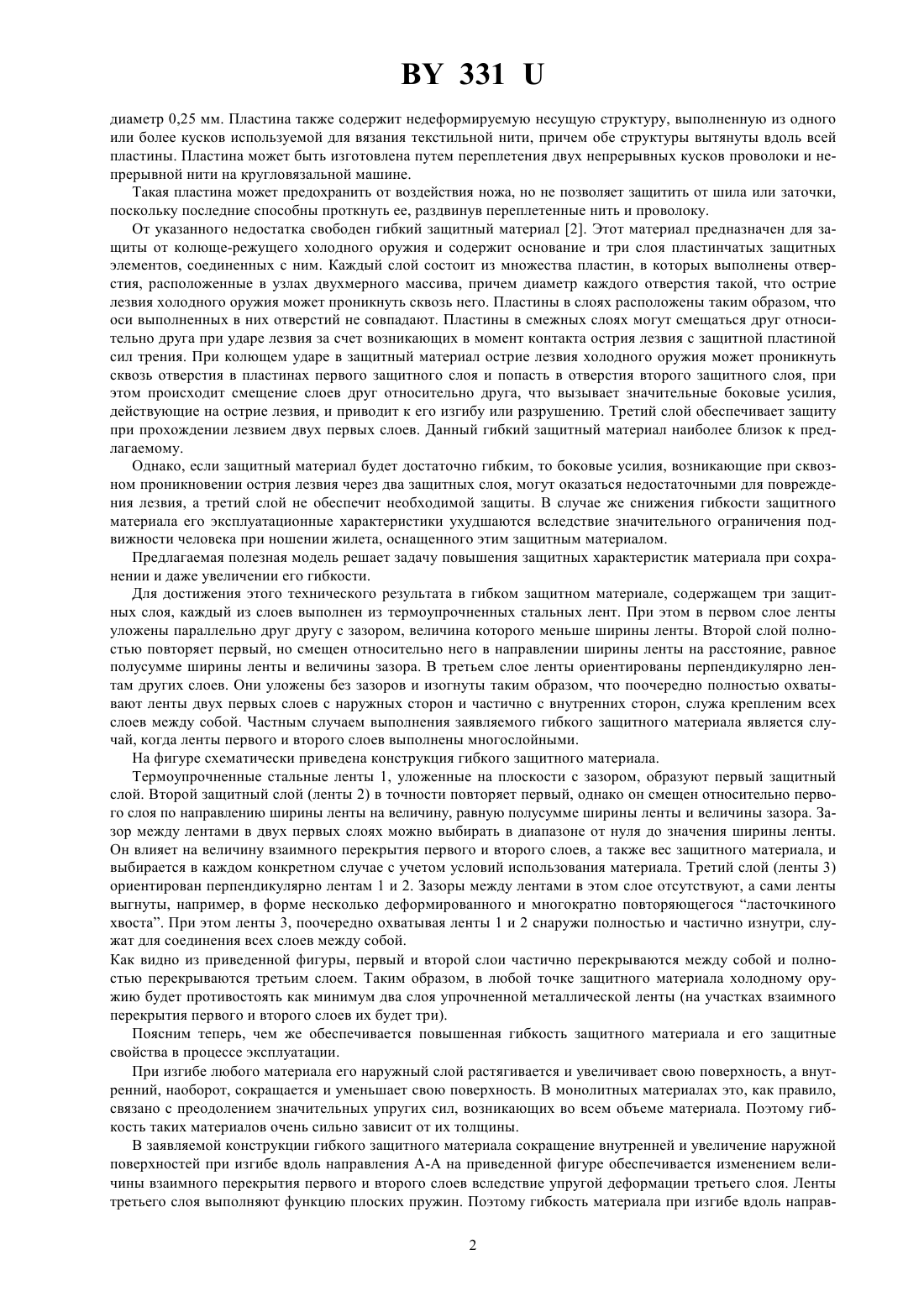

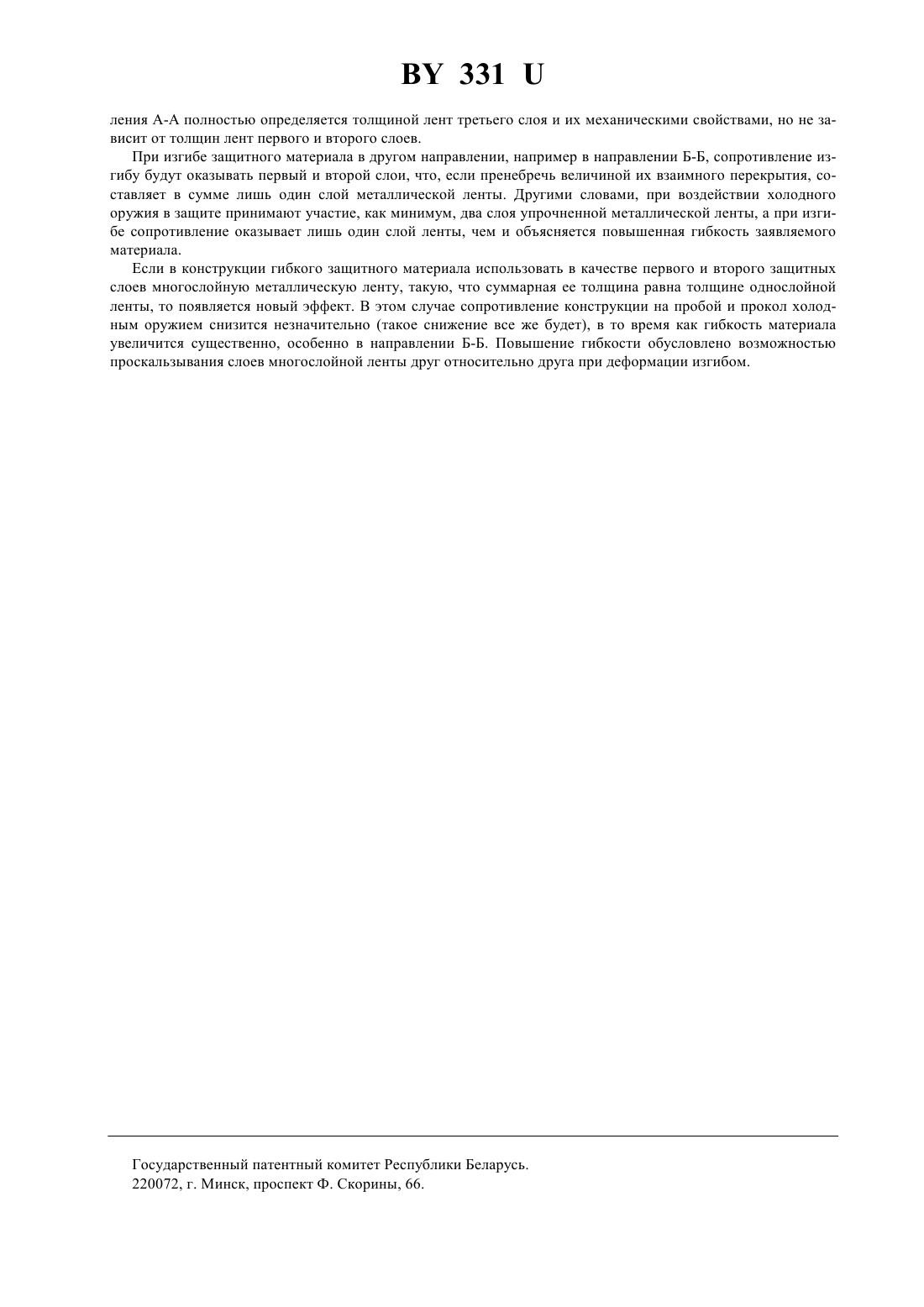

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Научно-производственное республиканское унитарное предприятие Техномаг(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Техномаг(57) 1.Гибкий защитный материал, содержащий три защитных слоя, отличающийся тем, что слои выполнены из термоупрочненных стальных лент, при этом в первом слое ленты уложены параллельно друг другу с зазором, который меньше ширины ленты, второй слой полностью повторяет первый, но смещен относительно него в направлении ширины ленты на расстояние, равное полусумме ширины ленты и величины зазора, а в третьем слое ленты ориентированы перпендикулярно лентам других слоев, уложены без зазоров и изогнуты таким образом, что они, поочередно полностью охватывая ленты других слоев с наружных сторон и частично с внутренних сторон, служат креплением всех слоев между собой. 2.Устройство по п. 1, отличающееся тем, что ленты первого и второго слоя выполнены многослойными.(56) 1. Изобретения стран мира, вып. 80,9/99,2322638 1. 2. Изобретения стран мира, вып. 80,3/98,5601895(прототип). Полезная модель относится к области создания защитных материалов для индивидуальных средств защиты от воздействия холодного и огнестрельного оружия, в частности бронежилетов. Известна пластина для защитного жилета 1, которая содержит препятствующую разрезанию ножом несущую структуру, выполненную из одного или более кусков используемой для вязания проволоки, имеющей 331 диаметр 0,25 мм. Пластина также содержит недеформируемую несущую структуру, выполненную из одного или более кусков используемой для вязания текстильной нити, причем обе структуры вытянуты вдоль всей пластины. Пластина может быть изготовлена путем переплетения двух непрерывных кусков проволоки и непрерывной нити на кругловязальной машине. Такая пластина может предохранить от воздействия ножа, но не позволяет защитить от шила или заточки,поскольку последние способны проткнуть ее, раздвинув переплетенные нить и проволоку. От указанного недостатка свободен гибкий защитный материал 2. Этот материал предназначен для защиты от колюще-режущего холодного оружия и содержит основание и три слоя пластинчатых защитных элементов, соединенных с ним. Каждый слой состоит из множества пластин, в которых выполнены отверстия, расположенные в узлах двухмерного массива, причем диаметр каждого отверстия такой, что острие лезвия холодного оружия может проникнуть сквозь него. Пластины в слоях расположены таким образом, что оси выполненных в них отверстий не совпадают. Пластины в смежных слоях могут смещаться друг относительно друга при ударе лезвия за счет возникающих в момент контакта острия лезвия с защитной пластиной сил трения. При колющем ударе в защитный материал острие лезвия холодного оружия может проникнуть сквозь отверстия в пластинах первого защитного слоя и попасть в отверстия второго защитного слоя, при этом происходит смещение слоев друг относительно друга, что вызывает значительные боковые усилия,действующие на острие лезвия, и приводит к его изгибу или разрушению. Третий слой обеспечивает защиту при прохождении лезвием двух первых слоев. Данный гибкий защитный материал наиболее близок к предлагаемому. Однако, если защитный материал будет достаточно гибким, то боковые усилия, возникающие при сквозном проникновении острия лезвия через два защитных слоя, могут оказаться недостаточными для повреждения лезвия, а третий слой не обеспечит необходимой защиты. В случае же снижения гибкости защитного материала его эксплуатационные характеристики ухудшаются вследствие значительного ограничения подвижности человека при ношении жилета, оснащенного этим защитным материалом. Предлагаемая полезная модель решает задачу повышения защитных характеристик материала при сохранении и даже увеличении его гибкости. Для достижения этого технического результата в гибком защитном материале, содержащем три защитных слоя, каждый из слоев выполнен из термоупрочненных стальных лент. При этом в первом слое ленты уложены параллельно друг другу с зазором, величина которого меньше ширины ленты. Второй слой полностью повторяет первый, но смещен относительно него в направлении ширины ленты на расстояние, равное полусумме ширины ленты и величины зазора. В третьем слое ленты ориентированы перпендикулярно лентам других слоев. Они уложены без зазоров и изогнуты таким образом, что поочередно полностью охватывают ленты двух первых слоев с наружных сторон и частично с внутренних сторон, служа крепленим всех слоев между собой. Частным случаем выполнения заявляемого гибкого защитного материала является случай, когда ленты первого и второго слоев выполнены многослойными. На фигуре схематически приведена конструкция гибкого защитного материала. Термоупрочненные стальные ленты 1, уложенные на плоскости с зазором, образуют первый защитный слой. Второй защитный слой (ленты 2) в точности повторяет первый, однако он смещен относительно первого слоя по направлению ширины ленты на величину, равную полусумме ширины ленты и величины зазора. Зазор между лентами в двух первых слоях можно выбирать в диапазоне от нуля до значения ширины ленты. Он влияет на величину взаимного перекрытия первого и второго слоев, а также вес защитного материала, и выбирается в каждом конкретном случае с учетом условий использования материала. Третий слой (ленты 3) ориентирован перпендикулярно лентам 1 и 2. Зазоры между лентами в этом слое отсутствуют, а сами ленты выгнуты, например, в форме несколько деформированного и многократно повторяющегося ласточкиного хвоста. При этом ленты 3, поочередно охватывая ленты 1 и 2 снаружи полностью и частично изнутри, служат для соединения всех слоев между собой. Как видно из приведенной фигуры, первый и второй слои частично перекрываются между собой и полностью перекрываются третьим слоем. Таким образом, в любой точке защитного материала холодному оружию будет противостоять как минимум два слоя упрочненной металлической ленты (на участках взаимного перекрытия первого и второго слоев их будет три). Поясним теперь, чем же обеспечивается повышенная гибкость защитного материала и его защитные свойства в процессе эксплуатации. При изгибе любого материала его наружный слой растягивается и увеличивает свою поверхность, а внутренний, наоборот, сокращается и уменьшает свою поверхность. В монолитных материалах это, как правило,связано с преодолением значительных упругих сил, возникающих во всем объеме материала. Поэтому гибкость таких материалов очень сильно зависит от их толщины. В заявляемой конструкции гибкого защитного материала сокращение внутренней и увеличение наружной поверхностей при изгибе вдоль направления А-А на приведенной фигуре обеспечивается изменением величины взаимного перекрытия первого и второго слоев вследствие упругой деформации третьего слоя. Ленты третьего слоя выполняют функцию плоских пружин. Поэтому гибкость материала при изгибе вдоль направ 2 331 ления А-А полностью определяется толщиной лент третьего слоя и их механическими свойствами, но не зависит от толщин лент первого и второго слоев. При изгибе защитного материала в другом направлении, например в направлении Б-Б, сопротивление изгибу будут оказывать первый и второй слои, что, если пренебречь величиной их взаимного перекрытия, составляет в сумме лишь один слой металлической ленты. Другими словами, при воздействии холодного оружия в защите принимают участие, как минимум, два слоя упрочненной металлической ленты, а при изгибе сопротивление оказывает лишь один слой ленты, чем и объясняется повышенная гибкость заявляемого материала. Если в конструкции гибкого защитного материала использовать в качестве первого и второго защитных слоев многослойную металлическую ленту, такую, что суммарная ее толщина равна толщине однослойной ленты, то появляется новый эффект. В этом случае сопротивление конструкции на пробой и прокол холодным оружием снизится незначительно (такое снижение все же будет), в то время как гибкость материала увеличится существенно, особенно в направлении Б-Б. Повышение гибкости обусловлено возможностью проскальзывания слоев многослойной ленты друг относительно друга при деформации изгибом. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
