Нож копытный

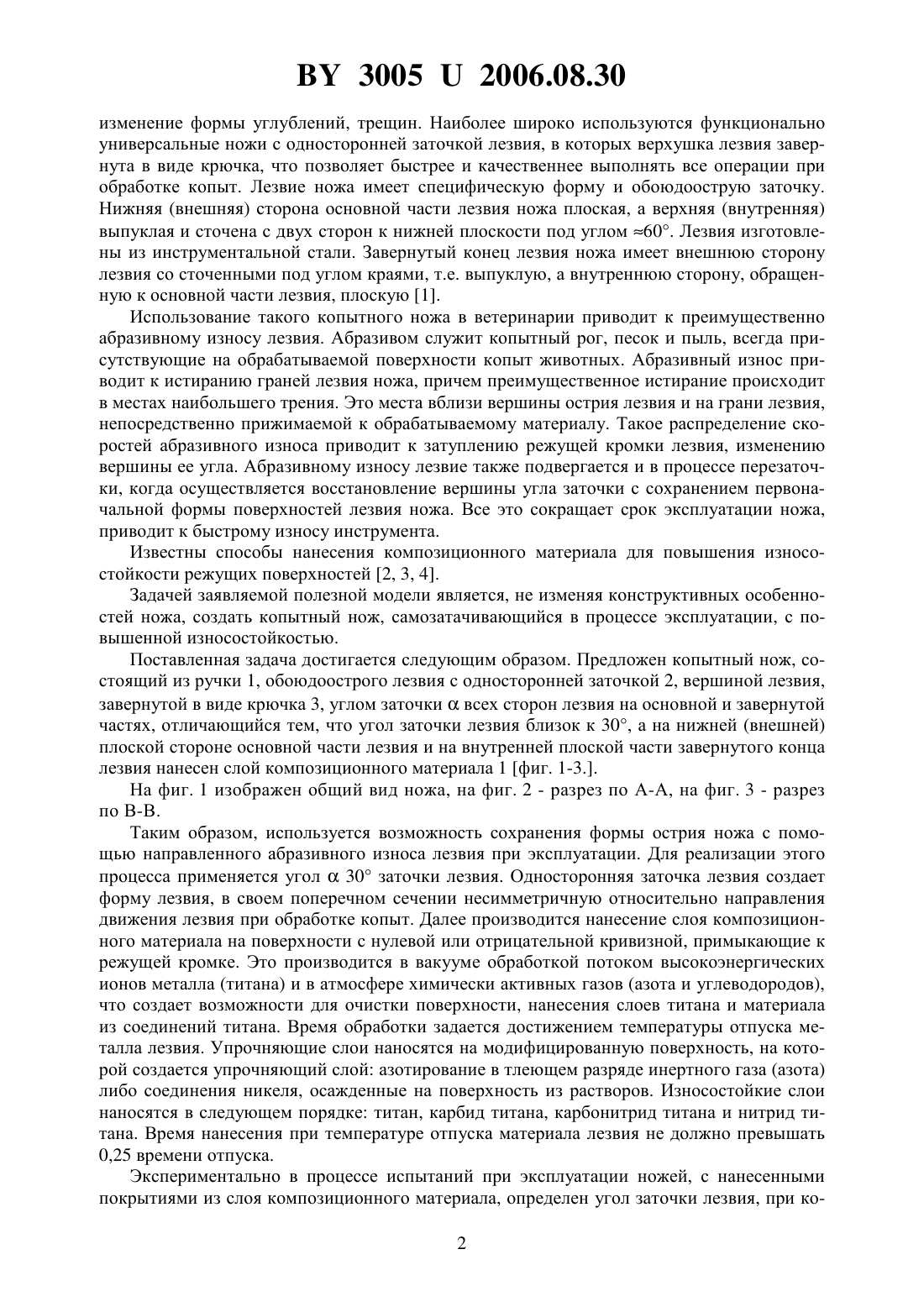

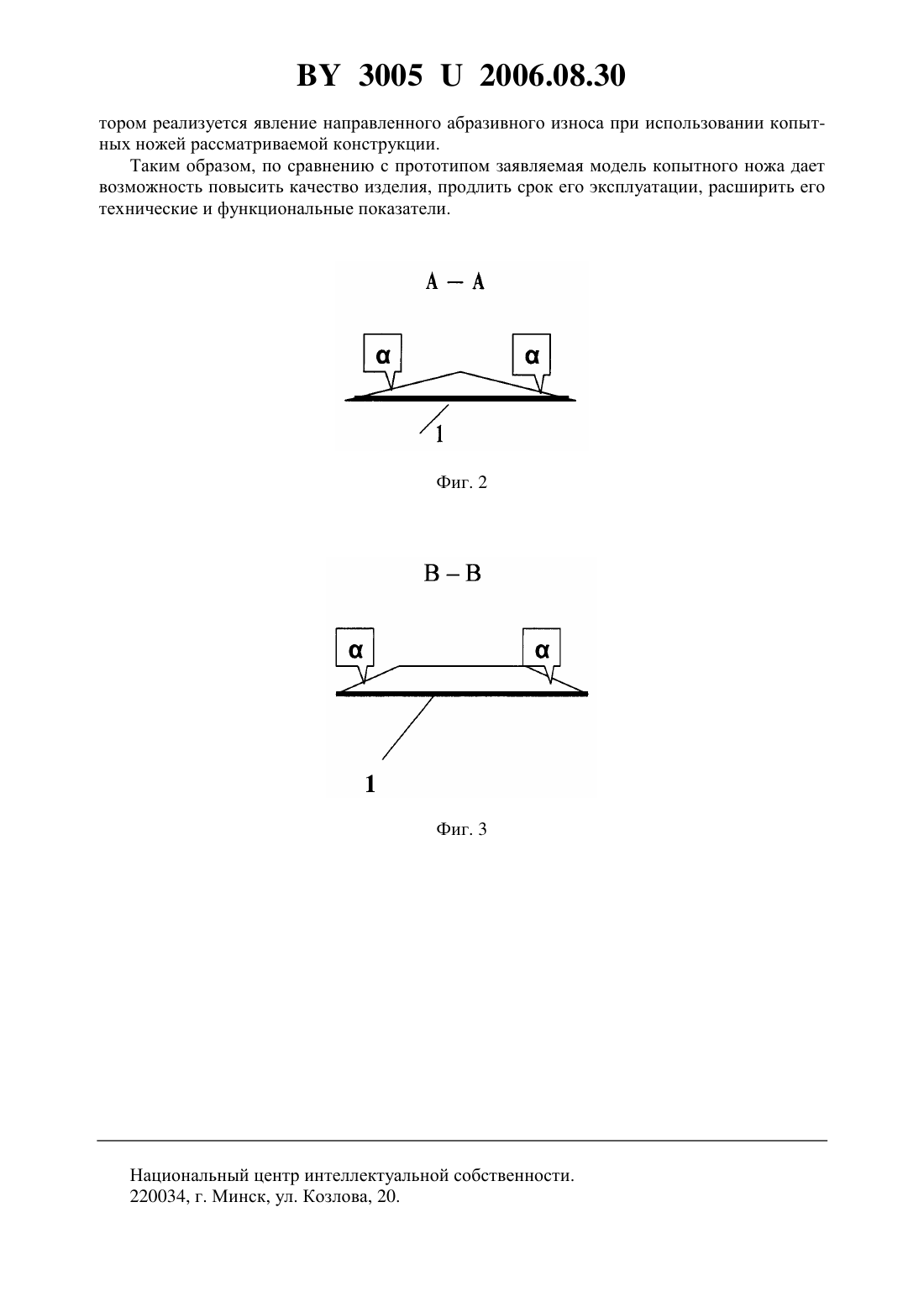

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Веремей Эдуард Иосифович Хамчуков Юрий Дмитриевич Цинкалов Александр Викторович(73) Патентообладатели Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(57) 1. Нож копытный, состоящий из ручки и лезвия различной формы с односторонней заточкой, вершиной лезвия, завернутой в виде крючка, отличающийся тем, что угол заточки лезвия близок к 30. 2. Нож по п. 1, отличающийся тем, что на нижнюю плоскую сторону лезвия нанесен упрочняющий износостойкий слой.(56) 1. Каталог ветеринарных и зоотехнических инструментов, аппаратов, приборов и оборудования. - М. Колос, 1972. - 384 с. 2. Волин Э.М. Ионно-плазменные методы получения износостойких покрытий. Технология легких сплавов. - М. ВИЛС. -10. - 1984. - С. 55-74. 3. А.с. СССР 1466267, приоритет 27.02.1988. 4. А.с. СССР 1262845, приоритет 11.05.1984. Фиг. 1 Полезная модель относится к ветеринарной хирургии, в данном случае к ортопедическому инструментарию. Известны копытные ножи различной формы и с различными конструктивными особенностями в зависимости от их функционального предназначения (петлеобразные, листовидные, лавровидные). Функция этих ножей - расчистка копыт, обрезка копытного рога,30052006.08.30 изменение формы углублений, трещин. Наиболее широко используются функционально универсальные ножи с односторонней заточкой лезвия, в которых верхушка лезвия завернута в виде крючка, что позволяет быстрее и качественнее выполнять все операции при обработке копыт. Лезвие ножа имеет специфическую форму и обоюдоострую заточку. Нижняя (внешняя) сторона основной части лезвия ножа плоская, а верхняя (внутренняя) выпуклая и сточена с двух сторон к нижней плоскости под углом 60. Лезвия изготовлены из инструментальной стали. Завернутый конец лезвия ножа имеет внешнюю сторону лезвия со сточенными под углом краями, т.е. выпуклую, а внутреннюю сторону, обращенную к основной части лезвия, плоскую 1. Использование такого копытного ножа в ветеринарии приводит к преимущественно абразивному износу лезвия. Абразивом служит копытный рог, песок и пыль, всегда присутствующие на обрабатываемой поверхности копыт животных. Абразивный износ приводит к истиранию граней лезвия ножа, причем преимущественное истирание происходит в местах наибольшего трения. Это места вблизи вершины острия лезвия и на грани лезвия,непосредственно прижимаемой к обрабатываемому материалу. Такое распределение скоростей абразивного износа приводит к затуплению режущей кромки лезвия, изменению вершины ее угла. Абразивному износу лезвие также подвергается и в процессе перезаточки, когда осуществляется восстановление вершины угла заточки с сохранением первоначальной формы поверхностей лезвия ножа. Все это сокращает срок эксплуатации ножа,приводит к быстрому износу инструмента. Известны способы нанесения композиционного материала для повышения износостойкости режущих поверхностей 2, 3, 4. Задачей заявляемой полезной модели является, не изменяя конструктивных особенностей ножа, создать копытный нож, самозатачивающийся в процессе эксплуатации, с повышенной износостойкостью. Поставленная задача достигается следующим образом. Предложен копытный нож, состоящий из ручки 1, обоюдоострого лезвия с односторонней заточкой 2, вершиной лезвия,завернутой в виде крючка 3, углом заточкивсех сторон лезвия на основной и завернутой частях, отличающийся тем, что угол заточки лезвия близок к 30, а на нижней (внешней) плоской стороне основной части лезвия и на внутренней плоской части завернутого конца лезвия нанесен слой композиционного материала 1 фиг. 1-3 На фиг. 1 изображен общий вид ножа, на фиг. 2 - разрез по А-А, на фиг. 3 - разрез по В-В. Таким образом, используется возможность сохранения формы острия ножа с помощью направленного абразивного износа лезвия при эксплуатации. Для реализации этого процесса применяется угол 30 заточки лезвия. Односторонняя заточка лезвия создает форму лезвия, в своем поперечном сечении несимметричную относительно направления движения лезвия при обработке копыт. Далее производится нанесение слоя композиционного материала на поверхности с нулевой или отрицательной кривизной, примыкающие к режущей кромке. Это производится в вакууме обработкой потоком высокоэнергических ионов металла (титана) и в атмосфере химически активных газов (азота и углеводородов),что создает возможности для очистки поверхности, нанесения слоев титана и материала из соединений титана. Время обработки задается достижением температуры отпуска металла лезвия. Упрочняющие слои наносятся на модифицированную поверхность, на которой создается упрочняющий слой азотирование в тлеющем разряде инертного газа (азота) либо соединения никеля, осажденные на поверхность из растворов. Износостойкие слои наносятся в следующем порядке титан, карбид титана, карбонитрид титана и нитрид титана. Время нанесения при температуре отпуска материала лезвия не должно превышать 0,25 времени отпуска. Экспериментально в процессе испытаний при эксплуатации ножей, с нанесенными покрытиями из слоя композиционного материала, определен угол заточки лезвия, при ко 2 30052006.08.30 тором реализуется явление направленного абразивного износа при использовании копытных ножей рассматриваемой конструкции. Таким образом, по сравнению с прототипом заявляемая модель копытного ножа дает возможность повысить качество изделия, продлить срок его эксплуатации, расширить его технические и функциональные показатели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
