Ножеточка

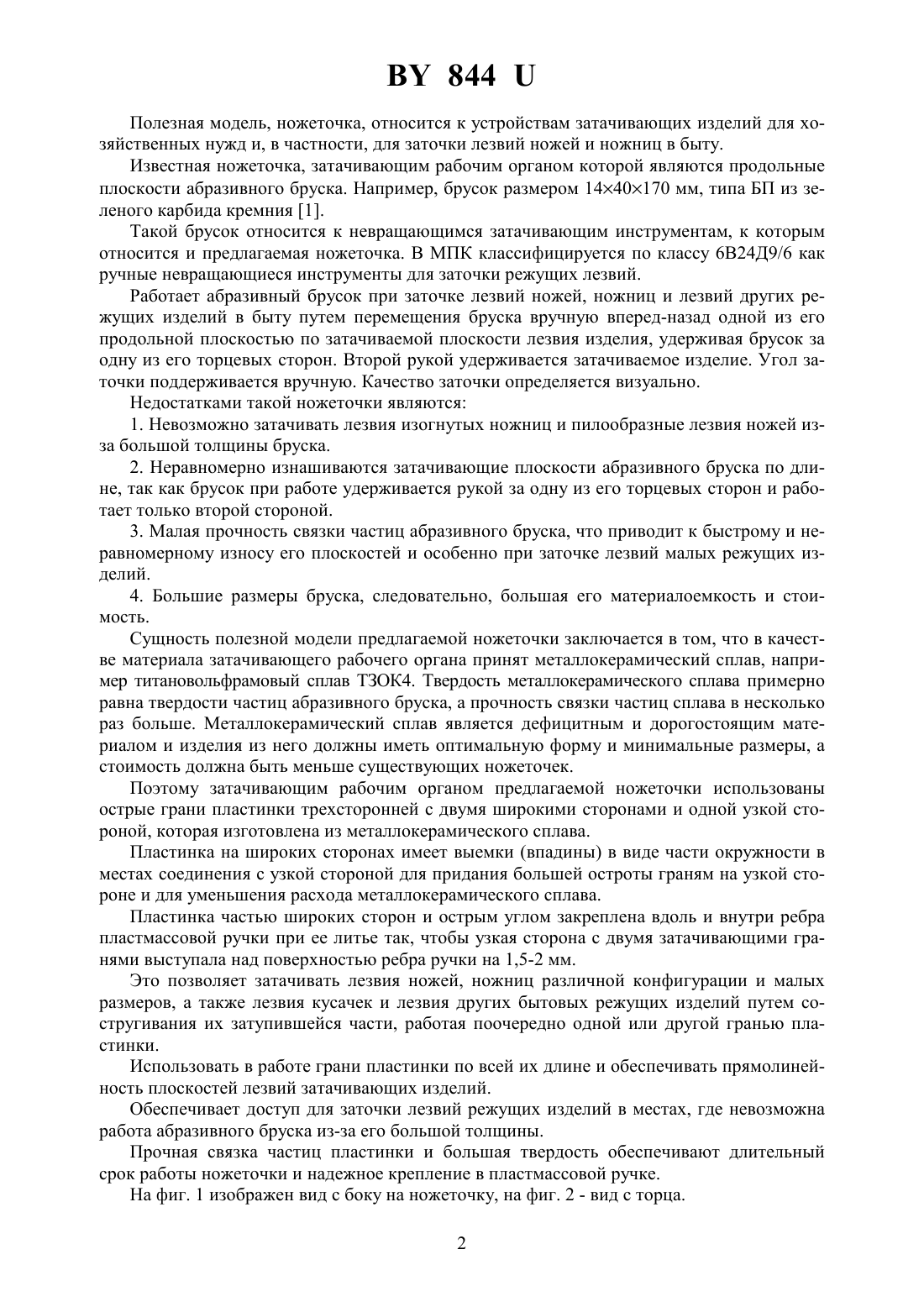

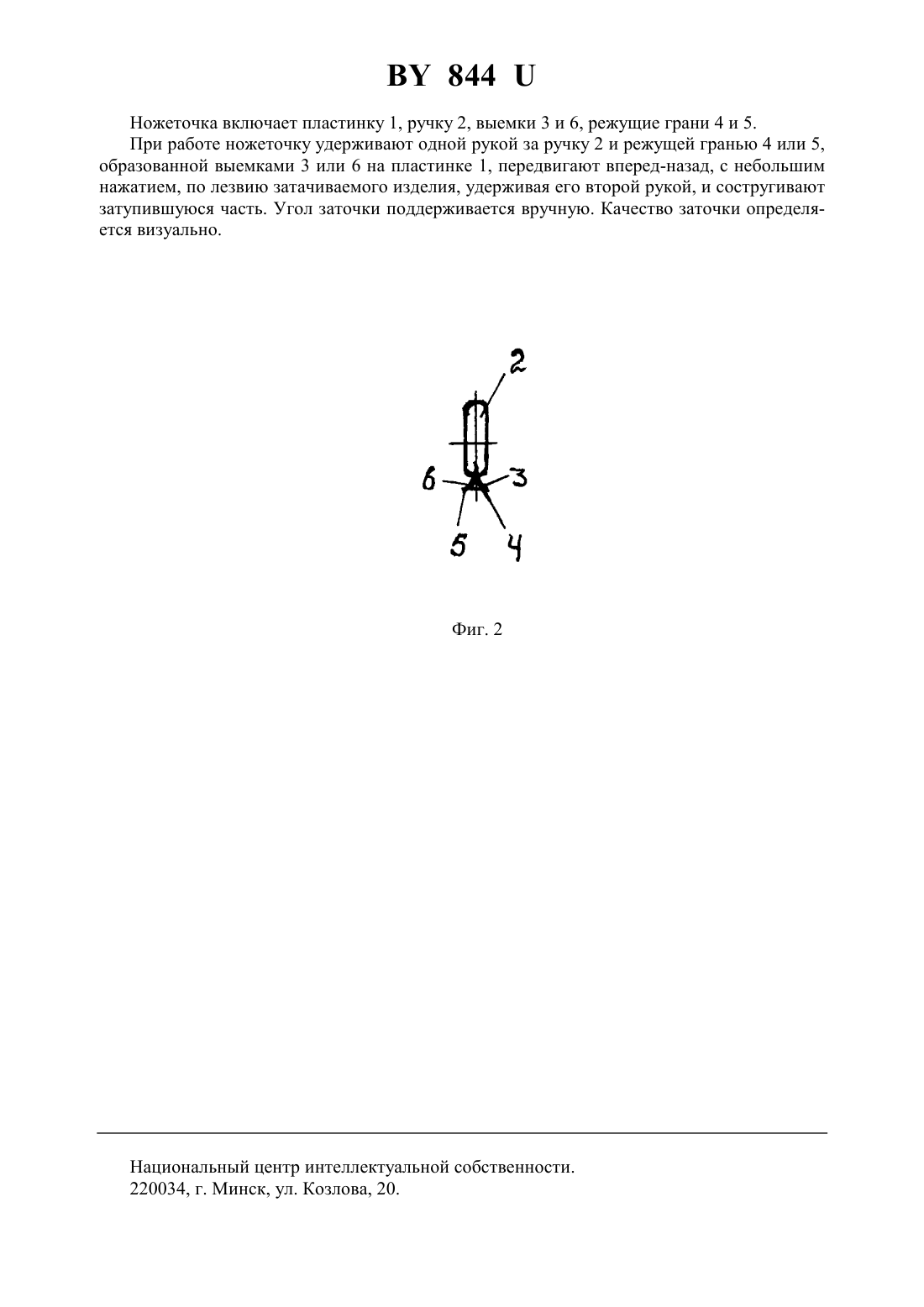

(71) Заявитель Седуков Владимир Трофимович(72) Автор Седуков Владимир Трофимович(73) Патентообладатель Седуков Владимир Трофимович(57) 1. Ножеточка, предназначенная для заточки лезвий ножей и ножниц в быту, включающая абразивный брусок с продольными затачивающими плоскостями, отличающаяся тем, что в качестве затачивающего рабочего органа изготовлена пластинка трехсторонняя с двумя широкими и одной узкой стороной и острыми гранями из металлокерамического сплава. 2. Ножеточка по п. 1, отличающаяся тем, что пластинка на широких сторонах имеет выемки в виде части окружности в местах соединения с узкой стороной для придания большей остроты на узкой стороне. 3. Ножеточка по п. 1, отличающаяся тем, что пластинка острым углом и частью широких сторон закреплена вдоль и внутри ребра пластмассовой ручки при ее литье так,чтобы узкая сторона с двумя затачивающимися гранями выступала над поверхностью ребра ручки. 844 Полезная модель, ножеточка, относится к устройствам затачивающих изделий для хозяйственных нужд и, в частности, для заточки лезвий ножей и ножниц в быту. Известная ножеточка, затачивающим рабочим органом которой являются продольные плоскости абразивного бруска. Например, брусок размером 1440170 мм, типа БП из зеленого карбида кремния 1. Такой брусок относится к невращающимся затачивающим инструментам, к которым относится и предлагаемая ножеточка. В МПК классифицируется по классу 6 В 24 Д 9/6 как ручные невращающиеся инструменты для заточки режущих лезвий. Работает абразивный брусок при заточке лезвий ножей, ножниц и лезвий других режущих изделий в быту путем перемещения бруска вручную вперед-назад одной из его продольной плоскостью по затачиваемой плоскости лезвия изделия, удерживая брусок за одну из его торцевых сторон. Второй рукой удерживается затачиваемое изделие. Угол заточки поддерживается вручную. Качество заточки определяется визуально. Недостатками такой ножеточки являются 1. Невозможно затачивать лезвия изогнутых ножниц и пилообразные лезвия ножей изза большой толщины бруска. 2. Неравномерно изнашиваются затачивающие плоскости абразивного бруска по длине, так как брусок при работе удерживается рукой за одну из его торцевых сторон и работает только второй стороной. 3. Малая прочность связки частиц абразивного бруска, что приводит к быстрому и неравномерному износу его плоскостей и особенно при заточке лезвий малых режущих изделий. 4. Большие размеры бруска, следовательно, большая его материалоемкость и стоимость. Сущность полезной модели предлагаемой ножеточки заключается в том, что в качестве материала затачивающего рабочего органа принят металлокерамический сплав, например титановольфрамовый сплав ТЗОК 4. Твердость металлокерамического сплава примерно равна твердости частиц абразивного бруска, а прочность связки частиц сплава в несколько раз больше. Металлокерамический сплав является дефицитным и дорогостоящим материалом и изделия из него должны иметь оптимальную форму и минимальные размеры, а стоимость должна быть меньше существующих ножеточек. Поэтому затачивающим рабочим органом предлагаемой ножеточки использованы острые грани пластинки трехсторонней с двумя широкими сторонами и одной узкой стороной, которая изготовлена из металлокерамического сплава. Пластинка на широких сторонах имеет выемки (впадины) в виде части окружности в местах соединения с узкой стороной для придания большей остроты граням на узкой стороне и для уменьшения расхода металлокерамического сплава. Пластинка частью широких сторон и острым углом закреплена вдоль и внутри ребра пластмассовой ручки при ее литье так, чтобы узкая сторона с двумя затачивающими гранями выступала над поверхностью ребра ручки на 1,5-2 мм. Это позволяет затачивать лезвия ножей, ножниц различной конфигурации и малых размеров, а также лезвия кусачек и лезвия других бытовых режущих изделий путем состругивания их затупившейся части, работая поочередно одной или другой гранью пластинки. Использовать в работе грани пластинки по всей их длине и обеспечивать прямолинейность плоскостей лезвий затачивающих изделий. Обеспечивает доступ для заточки лезвий режущих изделий в местах, где невозможна работа абразивного бруска из-за его большой толщины. Прочная связка частиц пластинки и большая твердость обеспечивают длительный срок работы ножеточки и надежное крепление в пластмассовой ручке. На фиг. 1 изображен вид с боку на ножеточку, на фиг. 2 - вид с торца. 2 844 Ножеточка включает пластинку 1, ручку 2, выемки 3 и 6, режущие грани 4 и 5. При работе ножеточку удерживают одной рукой за ручку 2 и режущей гранью 4 или 5,образованной выемками 3 или 6 на пластинке 1, передвигают вперед-назад, с небольшим нажатием, по лезвию затачиваемого изделия, удерживая его второй рукой, и состругивают затупившуюся часть. Угол заточки поддерживается вручную. Качество заточки определяется визуально. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
