Питатель кормоуборочного комбайна

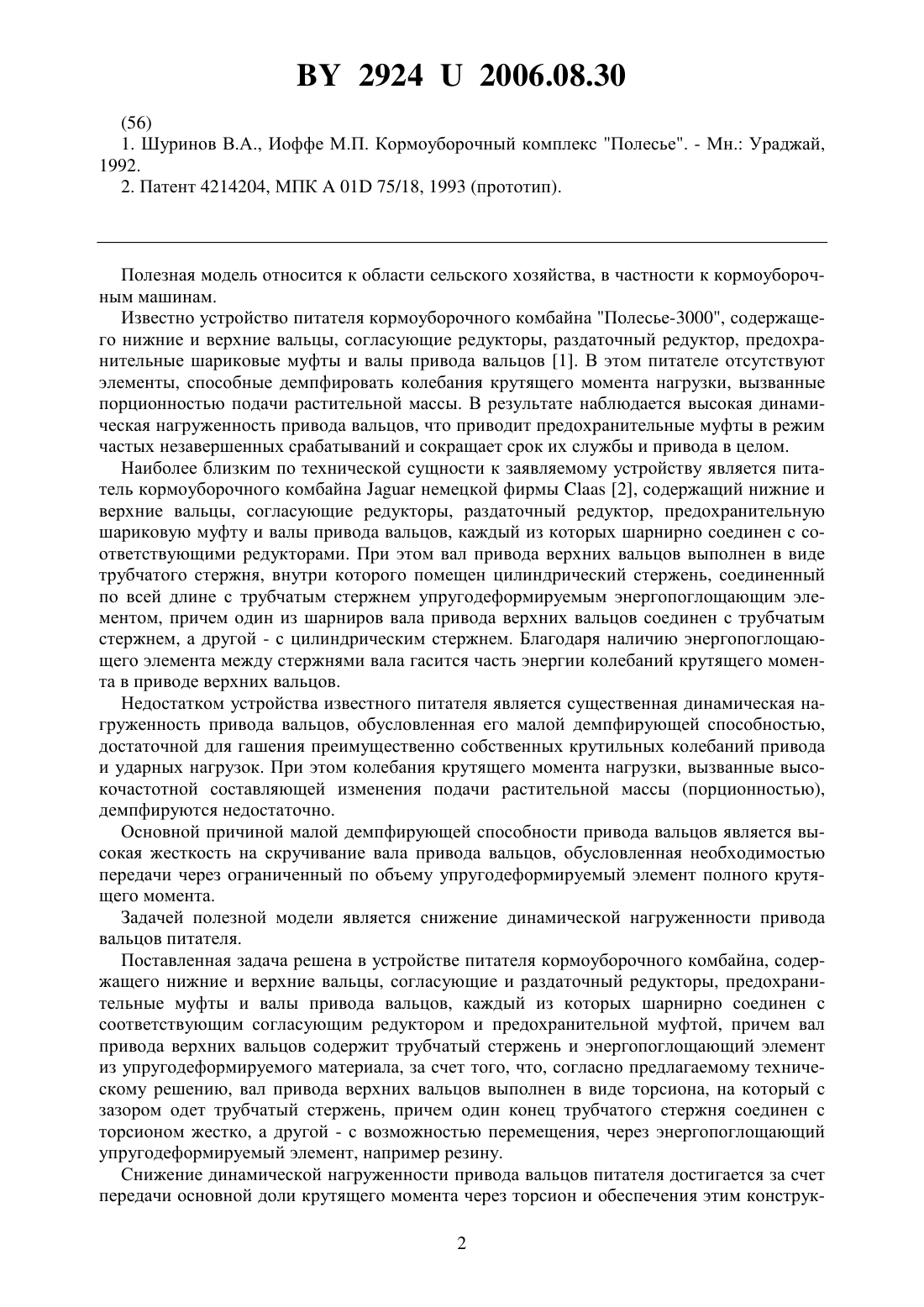

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-инженерное республиканское унитарное предприятие Белавтотракторостроение(72) Авторы Шуринов Валентин Алексеевич Ханко Леонид Федорович Калина Алла Александровна Колесникович Андрей Николаевич(73) Патентообладатель Научно-инженерное республиканское унитарное предприятие Белавтотракторостроение(57) 1. Питатель кормоуборочного комбайна, содержащий верхние и нижние вальцы, согласующие и раздаточный редукторы, предохранительные муфты и валы привода вальцов,каждый из которых шарнирно соединен с соответствующим согласующим редуктором и предохранительной муфтой, причем вал привода верхних вальцов содержит трубчатый стержень и энергопоглощающий элемент из упругодеформируемого материала, отличающийся тем, что вал привода верхних вальцов выполнен в виде торсиона, на который с зазором одет трубчатый стержень, причем один конец трубчатого стержня соединен с торсионом жестко, а другой - с возможностью перемещения, через энергопоглощающий элемент. 2. Питатель по п. 1, отличающийся тем, что энергопоглощающий элемент выполнен из упругодеформируемого материала, например резины. Полезная модель относится к области сельского хозяйства, в частности к кормоуборочным машинам. Известно устройство питателя кормоуборочного комбайна Полесье-3000, содержащего нижние и верхние вальцы, согласующие редукторы, раздаточный редуктор, предохранительные шариковые муфты и валы привода вальцов 1. В этом питателе отсутствуют элементы, способные демпфировать колебания крутящего момента нагрузки, вызванные порционностью подачи растительной массы. В результате наблюдается высокая динамическая нагруженность привода вальцов, что приводит предохранительные муфты в режим частых незавершенных срабатываний и сокращает срок их службы и привода в целом. Наиболее близким по технической сущности к заявляемому устройству является питатель кормоуборочного комбайнанемецкой фирмы 2, содержащий нижние и верхние вальцы, согласующие редукторы, раздаточный редуктор, предохранительную шариковую муфту и валы привода вальцов, каждый из которых шарнирно соединен с соответствующими редукторами. При этом вал привода верхних вальцов выполнен в виде трубчатого стержня, внутри которого помещен цилиндрический стержень, соединенный по всей длине с трубчатым стержнем упругодеформируемым энергопоглощающим элементом, причем один из шарниров вала привода верхних вальцов соединен с трубчатым стержнем, а другой - с цилиндрическим стержнем. Благодаря наличию энергопоглощающего элемента между стержнями вала гасится часть энергии колебаний крутящего момента в приводе верхних вальцов. Недостатком устройства известного питателя является существенная динамическая нагруженность привода вальцов, обусловленная его малой демпфирующей способностью,достаточной для гашения преимущественно собственных крутильных колебаний привода и ударных нагрузок. При этом колебания крутящего момента нагрузки, вызванные высокочастотной составляющей изменения подачи растительной массы (порционностью),демпфируются недостаточно. Основной причиной малой демпфирующей способности привода вальцов является высокая жесткость на скручивание вала привода вальцов, обусловленная необходимостью передачи через ограниченный по объему упругодеформируемый элемент полного крутящего момента. Задачей полезной модели является снижение динамической нагруженности привода вальцов питателя. Поставленная задача решена в устройстве питателя кормоуборочного комбайна, содержащего нижние и верхние вальцы, согласующие и раздаточный редукторы, предохранительные муфты и валы привода вальцов, каждый из которых шарнирно соединен с соответствующим согласующим редуктором и предохранительной муфтой, причем вал привода верхних вальцов содержит трубчатый стержень и энергопоглощающий элемент из упругодеформируемого материала, за счет того, что, согласно предлагаемому техническому решению, вал привода верхних вальцов выполнен в виде торсиона, на который с зазором одет трубчатый стержень, причем один конец трубчатого стержня соединен с торсионом жестко, а другой - с возможностью перемещения, через энергопоглощающий упругодеформируемый элемент, например резину. Снижение динамической нагруженности привода вальцов питателя достигается за счет передачи основной доли крутящего момента через торсион и обеспечения этим конструк 2 29242006.08.30 тивной возможности выбора рациональных величин жесткости на скручивание торсиона и коэффициента демпфирования энергопоглощающего элемента. На чертеже изображен предлагаемый питатель кормоуборочного комбайна. Питатель содержит нижние вальцы 1 и верхние вальцы 2 с согласующими редукторами 3, соединенными валом 4 привода нижних вальцов 1 и валом 5 привода верхних вальцов 3 через предохранительные муфты 6 с раздаточным редуктором 7. Вал 4 привода нижних вальцов 1 и вал 5 привода верхних вальцов 2 снабжены шарнирами 8. Вал 5 привода верхних вальцов 2 состоит из торсиона 9, расположенного внутри трубчатого стержня 10, с которым он соединен с одного конца жестко, а с другого конца с возможностью перемещения, через энергопоглощающий элемент 11. Энергопоглощающий элемент 11 выполнен в виде резинового массива. Заявляемый питатель работает следующим образом нижние вальцы 1 и верхние вальцы 2, сжимающие и транспортирующие растительную массу (на чертеже не показана),приводятся во вращение через согласующие редукторы 3 посредством вала 4 привода нижних вальцов 1 и вала 5 привода верхних вальцов 2 от раздаточного редуктора 7 с предохранительными муфтами 6. В вале 5 привода верхних вальцов 2 основная доля крутящего момента передается через торсион 9, который при этом закручивается относительно охватывающего его трубчатого стержня 10 с шарниром 8, вращающегося синфазно с входным концом торсиона 9, к которому он присоединен неподвижно. Взаимное угловое перемещение другого конца торсиона 9 с шарниром 8 и трубчатого стержня 10 передается на соединенный с ними энергопоглощающий резиновый элемент 11. При передаче валом 5 привода верхних вальцов 2 крутящего момента с высокочастотными колебаниями торсион 9 выполняет функцию аккумулятора энергии этих колебаний, а резиновый энергопоглощающий элемент 11 демпфирует высокочастотные колебания крутящего момента нагрузки. Таким образом, в заявляемом питателе кормоуборочного комбайна достигается снижение динамической нагруженности привода вальцов за счет аккумулирования и рассеивания энергии высокочастотных колебаний крутящего момента упругодемпфирующим валом привода верхних вальцов, в котором основная доля крутящего момента передается через торсион, чем обеспечивается конструктивная возможность реализации рациональных параметров угловой жесткости и энергопоглощения вала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
