Алмазный карандаш

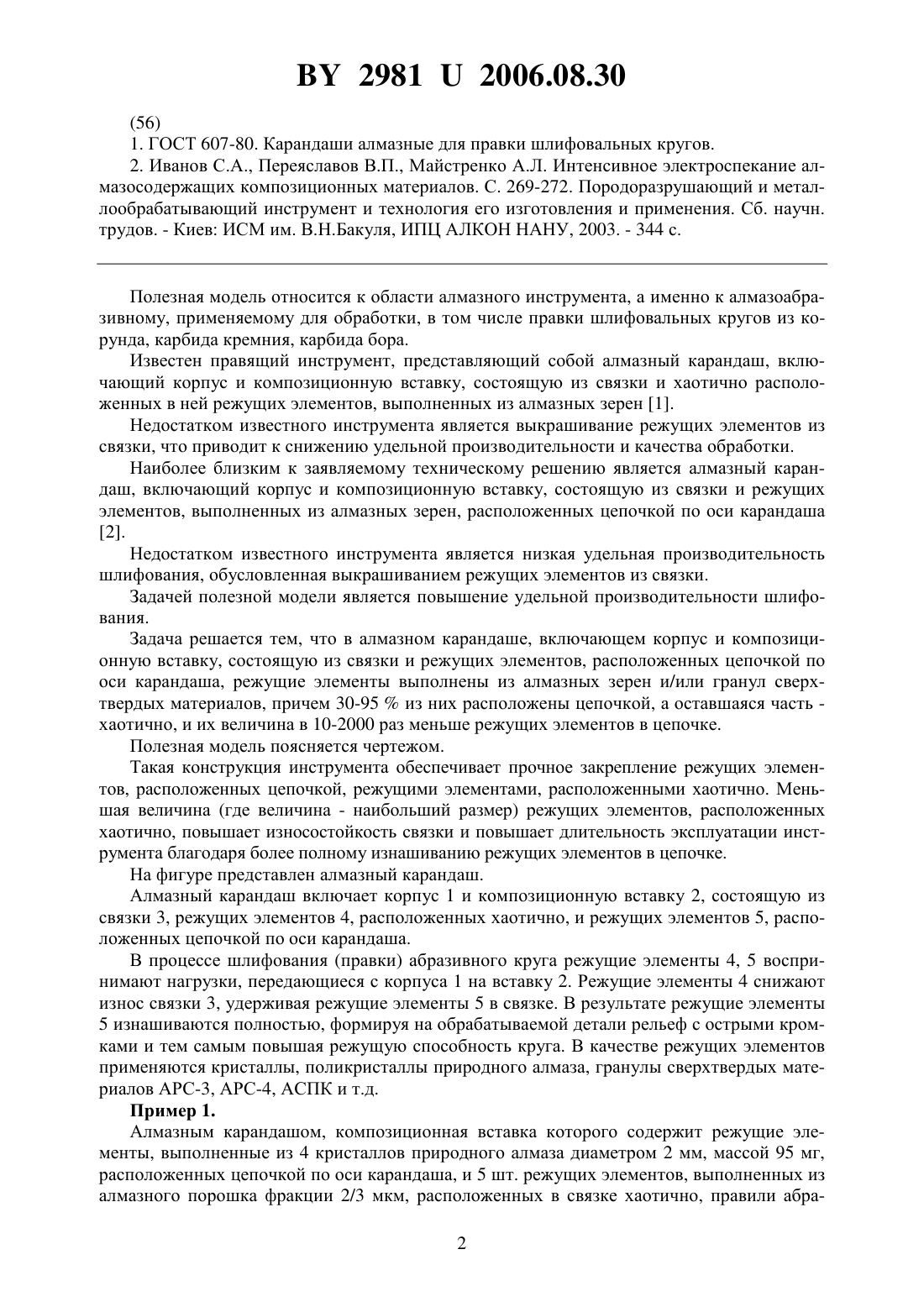

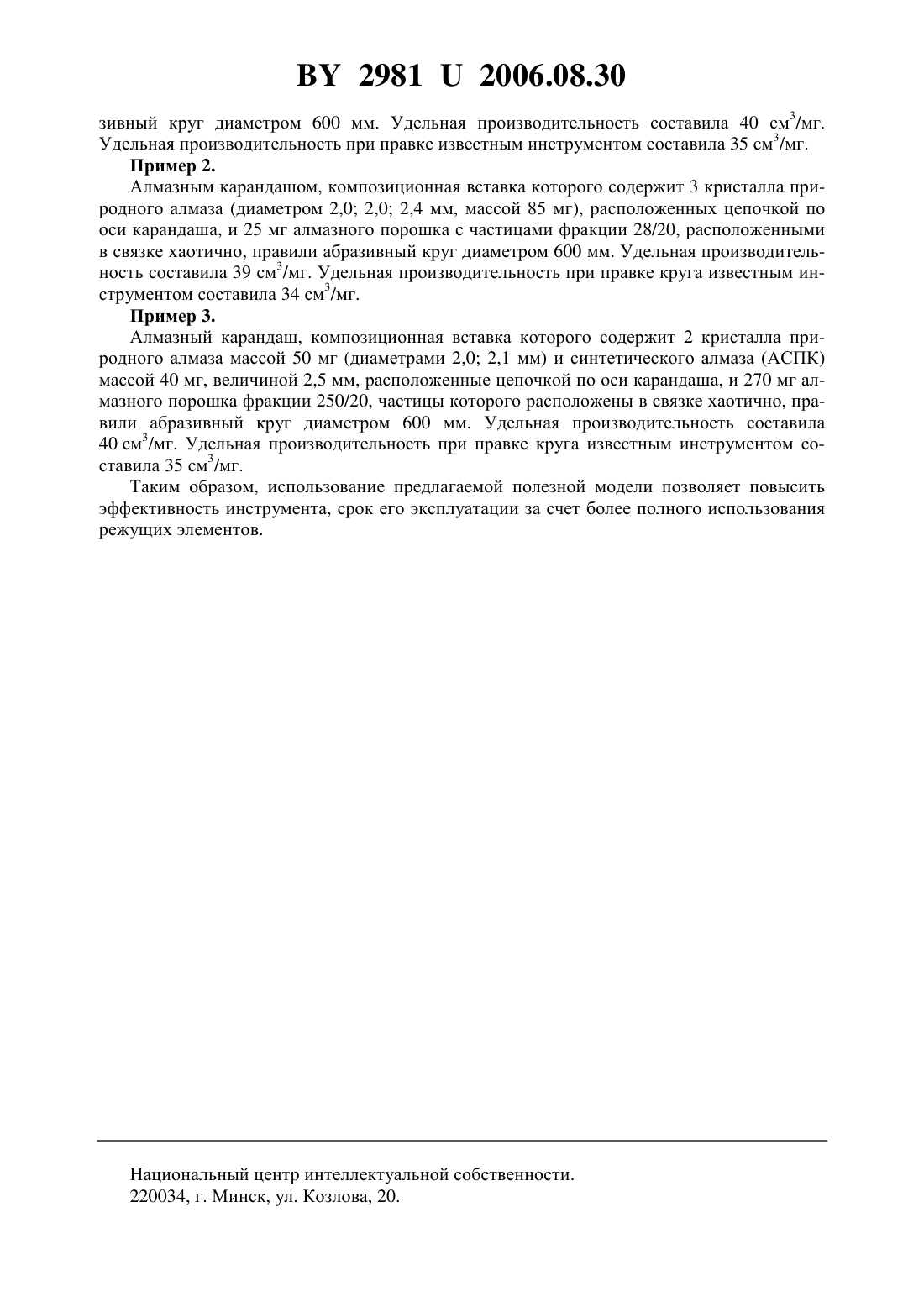

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Кузей Анатолий Михайлович Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Францкевич Алла Владимировна(72) Авторы Кузей Анатолий Михайлович Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Францкевич Алла Владимировна(73) Патентообладатели Кузей Анатолий Михайлович Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Францкевич Алла Владимировна(57) Карандаш алмазный, включающий корпус и композиционную вставку, состоящую из связки и режущих элементов, расположенных цепочкой по оси карандаша, отличающийся тем, что режущие элементы выполнены из алмазных зерен и/или гранул сверхтвердых материалов, причем 30-95 из них расположены цепочкой, а остальная часть - хаотично,и их величина в 10-2000 раз меньше режущих элементов в цепочке.(56) 1. ГОСТ 607-80. Карандаши алмазные для правки шлифовальных кругов. 2. Иванов С.А., Переяславов В.П., Майстренко А.Л. Интенсивное электроспекание алмазосодержащих композиционных материалов. С. 269-272. Породоразрушающий и металлообрабатывающий инструмент и технология его изготовления и применения. Сб. научн. трудов. - Киев ИСМ им. В.Н.Бакуля, ИПЦ АЛКОН НАНУ, 2003. - 344 с. Полезная модель относится к области алмазного инструмента, а именно к алмазоабразивному, применяемому для обработки, в том числе правки шлифовальных кругов из корунда, карбида кремния, карбида бора. Известен правящий инструмент, представляющий собой алмазный карандаш, включающий корпус и композиционную вставку, состоящую из связки и хаотично расположенных в ней режущих элементов, выполненных из алмазных зерен 1. Недостатком известного инструмента является выкрашивание режущих элементов из связки, что приводит к снижению удельной производительности и качества обработки. Наиболее близким к заявляемому техническому решению является алмазный карандаш, включающий корпус и композиционную вставку, состоящую из связки и режущих элементов, выполненных из алмазных зерен, расположенных цепочкой по оси карандаша 2. Недостатком известного инструмента является низкая удельная производительность шлифования, обусловленная выкрашиванием режущих элементов из связки. Задачей полезной модели является повышение удельной производительности шлифования. Задача решается тем, что в алмазном карандаше, включающем корпус и композиционную вставку, состоящую из связки и режущих элементов, расположенных цепочкой по оси карандаша, режущие элементы выполнены из алмазных зерен и/или гранул сверхтвердых материалов, причем 30-95 из них расположены цепочкой, а оставшаяся часть хаотично, и их величина в 10-2000 раз меньше режущих элементов в цепочке. Полезная модель поясняется чертежом. Такая конструкция инструмента обеспечивает прочное закрепление режущих элементов, расположенных цепочкой, режущими элементами, расположенными хаотично. Меньшая величина (где величина - наибольший размер) режущих элементов, расположенных хаотично, повышает износостойкость связки и повышает длительность эксплуатации инструмента благодаря более полному изнашиванию режущих элементов в цепочке. На фигуре представлен алмазный карандаш. Алмазный карандаш включает корпус 1 и композиционную вставку 2, состоящую из связки 3, режущих элементов 4, расположенных хаотично, и режущих элементов 5, расположенных цепочкой по оси карандаша. В процессе шлифования (правки) абразивного круга режущие элементы 4, 5 воспринимают нагрузки, передающиеся с корпуса 1 на вставку 2. Режущие элементы 4 снижают износ связки 3, удерживая режущие элементы 5 в связке. В результате режущие элементы 5 изнашиваются полностью, формируя на обрабатываемой детали рельеф с острыми кромками и тем самым повышая режущую способность круга. В качестве режущих элементов применяются кристаллы, поликристаллы природного алмаза, гранулы сверхтвердых материалов АРС-3, АРС-4, АСПК и т.д. Пример 1. Алмазным карандашом, композиционная вставка которого содержит режущие элементы, выполненные из 4 кристаллов природного алмаза диаметром 2 мм, массой 95 мг,расположенных цепочкой по оси карандаша, и 5 шт. режущих элементов, выполненных из алмазного порошка фракции 2/3 мкм, расположенных в связке хаотично, правили абра 2 29812006.08.30 зивный круг диаметром 600 мм. Удельная производительность составила 40 см 3/мг. Удельная производительность при правке известным инструментом составила 35 см 3/мг. Пример 2. Алмазным карандашом, композиционная вставка которого содержит 3 кристалла природного алмаза (диаметром 2,0 2,0 2,4 мм, массой 85 мг), расположенных цепочкой по оси карандаша, и 25 мг алмазного порошка с частицами фракции 28/20, расположенными в связке хаотично, правили абразивный круг диаметром 600 мм. Удельная производительность составила 39 см 3/мг. Удельная производительность при правке круга известным инструментом составила 34 см 3/мг. Пример 3. Алмазный карандаш, композиционная вставка которого содержит 2 кристалла природного алмаза массой 50 мг (диаметрами 2,0 2,1 мм) и синтетического алмаза (АСПК) массой 40 мг, величиной 2,5 мм, расположенные цепочкой по оси карандаша, и 270 мг алмазного порошка фракции 250/20, частицы которого расположены в связке хаотично, правили абразивный круг диаметром 600 мм. Удельная производительность составила 40 см 3/мг. Удельная производительность при правке круга известным инструментом составила 35 см 3/мг. Таким образом, использование предлагаемой полезной модели позволяет повысить эффективность инструмента, срок его эксплуатации за счет более полного использования режущих элементов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
