Правящий инструмент

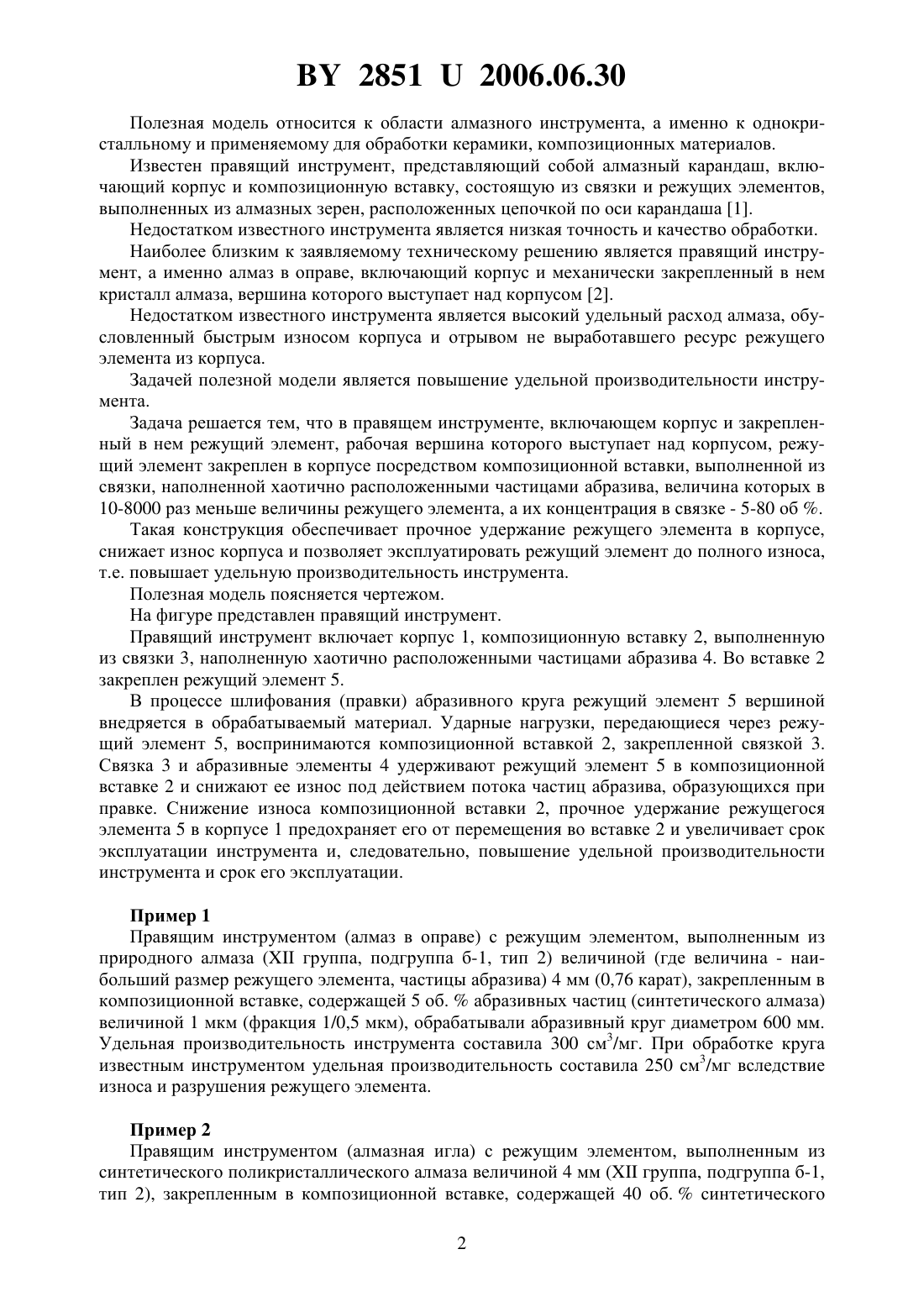

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Францкевич Алла Владимировна Кузей Анатолий Михайлович Лебедев Владимир Яковлевич(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Правящий инструмент, включающий корпус и закрепленный в нем режущий элемент,рабочая вершина которого выступает над корпусом, отличающийся тем, что режущий элемент закреплен в корпусе посредством композиционной вставки, выполненной из связки, наполненной хаотично расположенными частицами абразива, величина которых в 10-8000 раз меньше величины режущего элемента, а их концентрация в связке - 5-80 об .(56) 1. ГОСТ 607-80. Карандаши алмазные для правки шлифовальных кругов. 2. ГОСТ 22908-78. Алмазы в оправах. 28512006.06.30 Полезная модель относится к области алмазного инструмента, а именно к однокристалльному и применяемому для обработки керамики, композиционных материалов. Известен правящий инструмент, представляющий собой алмазный карандаш, включающий корпус и композиционную вставку, состоящую из связки и режущих элементов,выполненных из алмазных зерен, расположенных цепочкой по оси карандаша 1. Недостатком известного инструмента является низкая точность и качество обработки. Наиболее близким к заявляемому техническому решению является правящий инструмент, а именно алмаз в оправе, включающий корпус и механически закрепленный в нем кристалл алмаза, вершина которого выступает над корпусом 2. Недостатком известного инструмента является высокий удельный расход алмаза, обусловленный быстрым износом корпуса и отрывом не выработавшего ресурс режущего элемента из корпуса. Задачей полезной модели является повышение удельной производительности инструмента. Задача решается тем, что в правящем инструменте, включающем корпус и закрепленный в нем режущий элемент, рабочая вершина которого выступает над корпусом, режущий элемент закреплен в корпусе посредством композиционной вставки, выполненной из связки, наполненной хаотично расположенными частицами абразива, величина которых в 10-8000 раз меньше величины режущего элемента, а их концентрация в связке - 5-80 об . Такая конструкция обеспечивает прочное удержание режущего элемента в корпусе,снижает износ корпуса и позволяет эксплуатировать режущий элемент до полного износа,т.е. повышает удельную производительность инструмента. Полезная модель поясняется чертежом. На фигуре представлен правящий инструмент. Правящий инструмент включает корпус 1, композиционную вставку 2, выполненную из связки 3, наполненную хаотично расположенными частицами абразива 4. Во вставке 2 закреплен режущий элемент 5. В процессе шлифования (правки) абразивного круга режущий элемент 5 вершиной внедряется в обрабатываемый материал. Ударные нагрузки, передающиеся через режущий элемент 5, воспринимаются композиционной вставкой 2, закрепленной связкой 3. Связка 3 и абразивные элементы 4 удерживают режущий элемент 5 в композиционной вставке 2 и снижают ее износ под действием потока частиц абразива, образующихся при правке. Снижение износа композиционной вставки 2, прочное удержание режущегося элемента 5 в корпусе 1 предохраняет его от перемещения во вставке 2 и увеличивает срок эксплуатации инструмента и, следовательно, повышение удельной производительности инструмента и срок его эксплуатации. Пример 1 Правящим инструментом (алмаз в оправе) с режущим элементом, выполненным из природного алмаза ( группа, подгруппа б-1, тип 2) величиной (где величина - наибольший размер режущего элемента, частицы абразива) 4 мм (0,76 карат), закрепленным в композиционной вставке, содержащей 5 об.абразивных частиц (синтетического алмаза) величиной 1 мкм (фракция 1/0,5 мкм), обрабатывали абразивный круг диаметром 600 мм. Удельная производительность инструмента составила 300 см 3/мг. При обработке круга известным инструментом удельная производительность составила 250 см 3/мг вследствие износа и разрушения режущего элемента. Пример 2 Правящим инструментом (алмазная игла) с режущим элементом, выполненным из синтетического поликристаллического алмаза величиной 4 мм ( группа, подгруппа б-1,тип 2), закрепленным в композиционной вставке, содержащей 40 об.синтетического 2 28512006.06.30 алмазного порошка с величиной частиц 1 мкм (фракция 1 мкм), правили абразивный круг диаметром 600 мм. Удельная производительность инструмента составила 310 см 3/мг. При обработке известным инструментом удельная производительность составила 200 см 3/мг вследствие выкрашивания режущего элемента из корпуса. Пример 3 Правящим инструментом (алмаз в оправе) с режущим элементом, выполненным из синтетического алмаза величиной 8 мм, закрепленным в композиционной вставке, содержащей 80 об.частиц твердого сплава (ВК-8) величиной 800 мкм (фракция 800/630 мкм),правили абразивный круг диаметром 600 мм. Удельная производительность инструмента составила 290 см 3/мг. Удельная производительность известного инструмента (режущий элемент - синтетический алмаз величиной 8 мм) составила 245 см 3/мг вследствие разрушения режущего элемента. Таким образом, использование предлагаемого инструмента позволяет повысить удельную производительность и срок эксплуатации инструмента. Область применения - машиностроение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
