Правящий инструмент

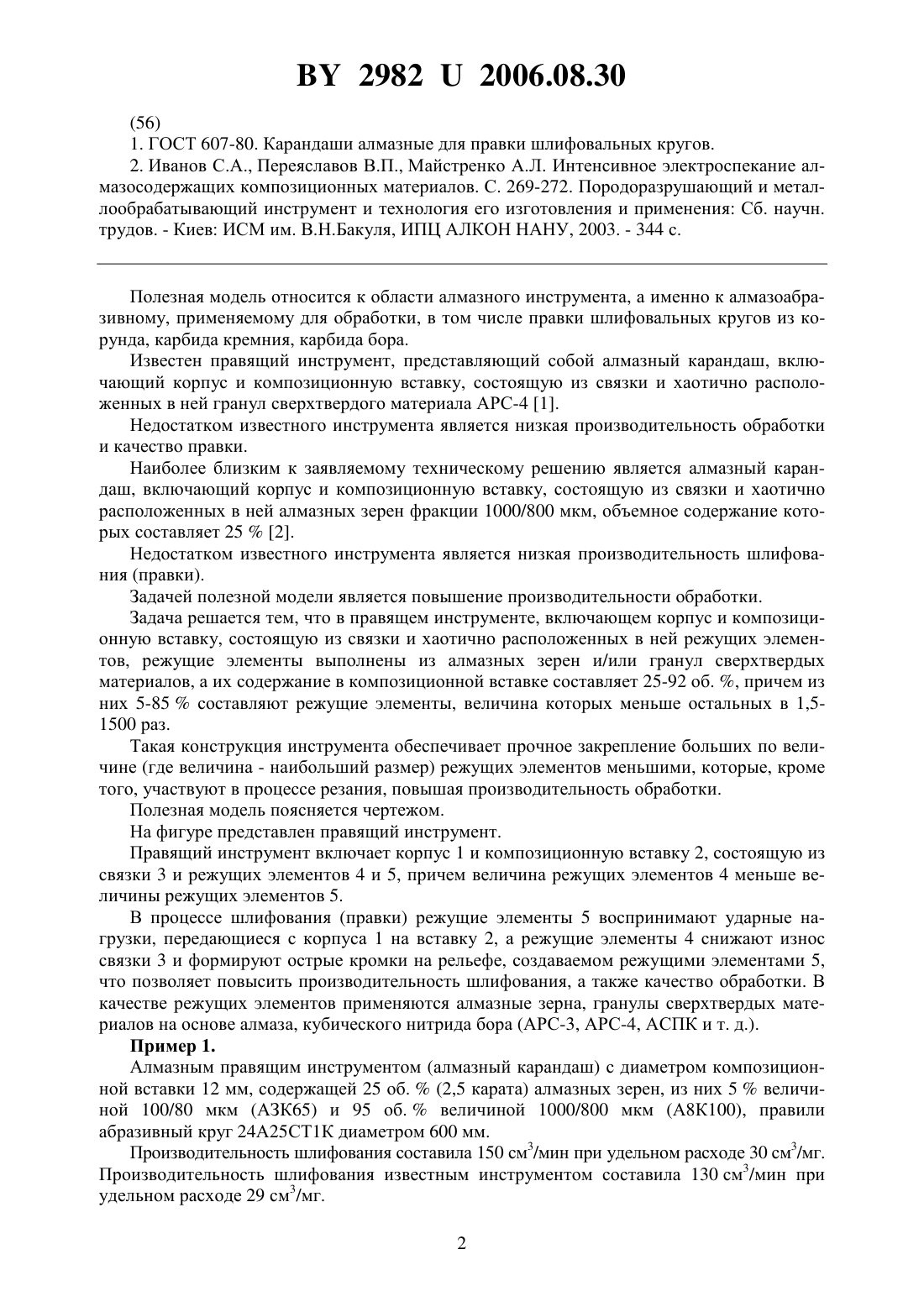

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Кузей Анатолий Михайлович Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Францкевич Алла Владимировна(72) Авторы Кузей Анатолий Михайлович Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Францкевич Алла Владимировна(73) Патентообладатели Кузей Анатолий Михайлович Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Францкевич Алла Владимировна(57) Правящий инструмент, включающий корпус и композиционную вставку, состоящую из связки и хаотично расположенных в ней режущих элементов, отличающийся тем, что режущие элементы выполнены из алмазных зерен и/или гранул сверхтвердых материалов,а их содержание в композиционной вставке составляет 25-92 об. , причем 5-85 об.из них составляют режущие элементы, величина которых меньше остальных в 1,5-1500 раз.(56) 1. ГОСТ 607-80. Карандаши алмазные для правки шлифовальных кругов. 2. Иванов С.А., Переяславов В.П., Майстренко А.Л. Интенсивное электроспекание алмазосодержащих композиционных материалов. С. 269-272. Породоразрушающий и металлообрабатывающий инструмент и технология его изготовления и применения Сб. научн. трудов. - Киев ИСМ им. В.Н.Бакуля, ИПЦ АЛКОН НАНУ, 2003. - 344 с. Полезная модель относится к области алмазного инструмента, а именно к алмазоабразивному, применяемому для обработки, в том числе правки шлифовальных кругов из корунда, карбида кремния, карбида бора. Известен правящий инструмент, представляющий собой алмазный карандаш, включающий корпус и композиционную вставку, состоящую из связки и хаотично расположенных в ней гранул сверхтвердого материала АРС-4 1. Недостатком известного инструмента является низкая производительность обработки и качество правки. Наиболее близким к заявляемому техническому решению является алмазный карандаш, включающий корпус и композиционную вставку, состоящую из связки и хаотично расположенных в ней алмазных зерен фракции 1000/800 мкм, объемное содержание которых составляет 252. Недостатком известного инструмента является низкая производительность шлифования (правки). Задачей полезной модели является повышение производительности обработки. Задача решается тем, что в правящем инструменте, включающем корпус и композиционную вставку, состоящую из связки и хаотично расположенных в ней режущих элементов, режущие элементы выполнены из алмазных зерен и/или гранул сверхтвердых материалов, а их содержание в композиционной вставке составляет 25-92 об. , причем из них 5-85 составляют режущие элементы, величина которых меньше остальных в 1,51500 раз. Такая конструкция инструмента обеспечивает прочное закрепление больших по величине (где величина - наибольший размер) режущих элементов меньшими, которые, кроме того, участвуют в процессе резания, повышая производительность обработки. Полезная модель поясняется чертежом. На фигуре представлен правящий инструмент. Правящий инструмент включает корпус 1 и композиционную вставку 2, состоящую из связки 3 и режущих элементов 4 и 5, причем величина режущих элементов 4 меньше величины режущих элементов 5. В процессе шлифования (правки) режущие элементы 5 воспринимают ударные нагрузки, передающиеся с корпуса 1 на вставку 2, а режущие элементы 4 снижают износ связки 3 и формируют острые кромки на рельефе, создаваемом режущими элементами 5,что позволяет повысить производительность шлифования, а также качество обработки. В качестве режущих элементов применяются алмазные зерна, гранулы сверхтвердых материалов на основе алмаза, кубического нитрида бора (АРС-3, АРС-4, АСПК и т. д.). Пример 1. Алмазным правящим инструментом (алмазный карандаш) с диаметром композиционной вставки 12 мм, содержащей 25 об.(2,5 карата) алмазных зерен, из них 5 величиной 100/80 мкм (АЗК 65) и 95 об.величиной 1000/800 мкм (А 8 К 100), правили абразивный круг 24 А 25 СТ 1 К диаметром 600 мм. Производительность шлифования составила 150 см 3/мин при удельном расходе 30 см 3/мг. Производительность шлифования известным инструментом составила 130 см 3/мин при удельном расходе 29 см 3/мг. 2 29822006.08.30 Пример 2. Правящим инструментом (карандаш алмазный) с диаметром композиционной вставки 14 мм, содержащей 60 об.алмазных зерен (2,5 карата), из которых 40 составляли алмазные зерна (3 К 32) величиной 200/160 мкм и величиной 1000/800 мкм, (А 8 К 100) - остальное, правили абразивный круг 24 А 25 СТ 1 К диаметром 600 мм. Производительность шлифования составила 155 см 3/мин при удельном расходе 30 см 3/мг. Производительность шлифования известным инструментом составила 134 см 3/мин при удельном расходе 30 см 3/мг. Пример 3. Правящим инструментом (карандаш алмазный) с диаметром композиционной вставки 14 мм, содержащей 92 об.алмазных зерен (2,5 карата), из них 20 об.величиной 0,8/0,5 мкм, остальное - (А 8 К 100), величиной 1200/1000 мкм, правили абразивный круг 24 А 25 СТ 1 К диаметром 600 мм. Производительность шлифования составила 150 см 3/мин при удельном расходе 30 см 3/мг. Производительность шлифования известным инструментом составила 129 см 3/мин при удельном расходе 30 см 3/мг. Пример 4. Правящим инструментом (карандаш алмазный) с диаметром композиционной вставки 12 мм, содержащей 70 об.режущих элементов (2,5 карата), из них 5 об.алмазные зерна величиной 1000/800 мкм (А 8 К 100) и 85 гранулы сверхтвердого материала АРС-4 величиной 600/500 мкм, правили абразивный круг 24 А 25 СТ 1 К диаметром 600 мм. Производительность шлифования составила 160 см 3/мин при удельном расходе 31 см 3/мг. Производительность шлифования известным инструментом составила 130 см 3/мин при удельном расходе 30 см 3/мг. Использование полезной модели позволяет повысить производительность обработки. Область использования изобретения - машиностроение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
