Правящий алмазный инструмент

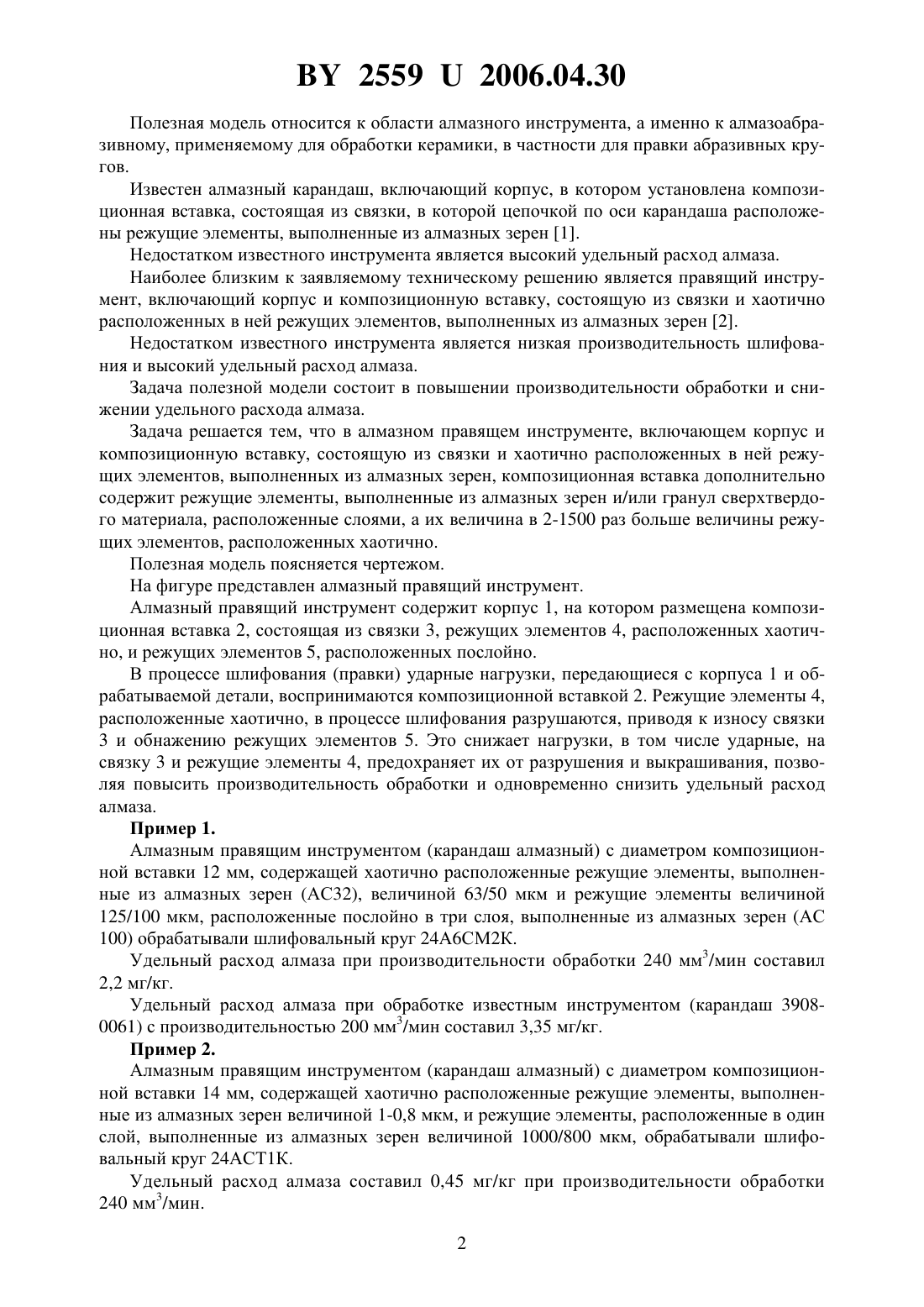

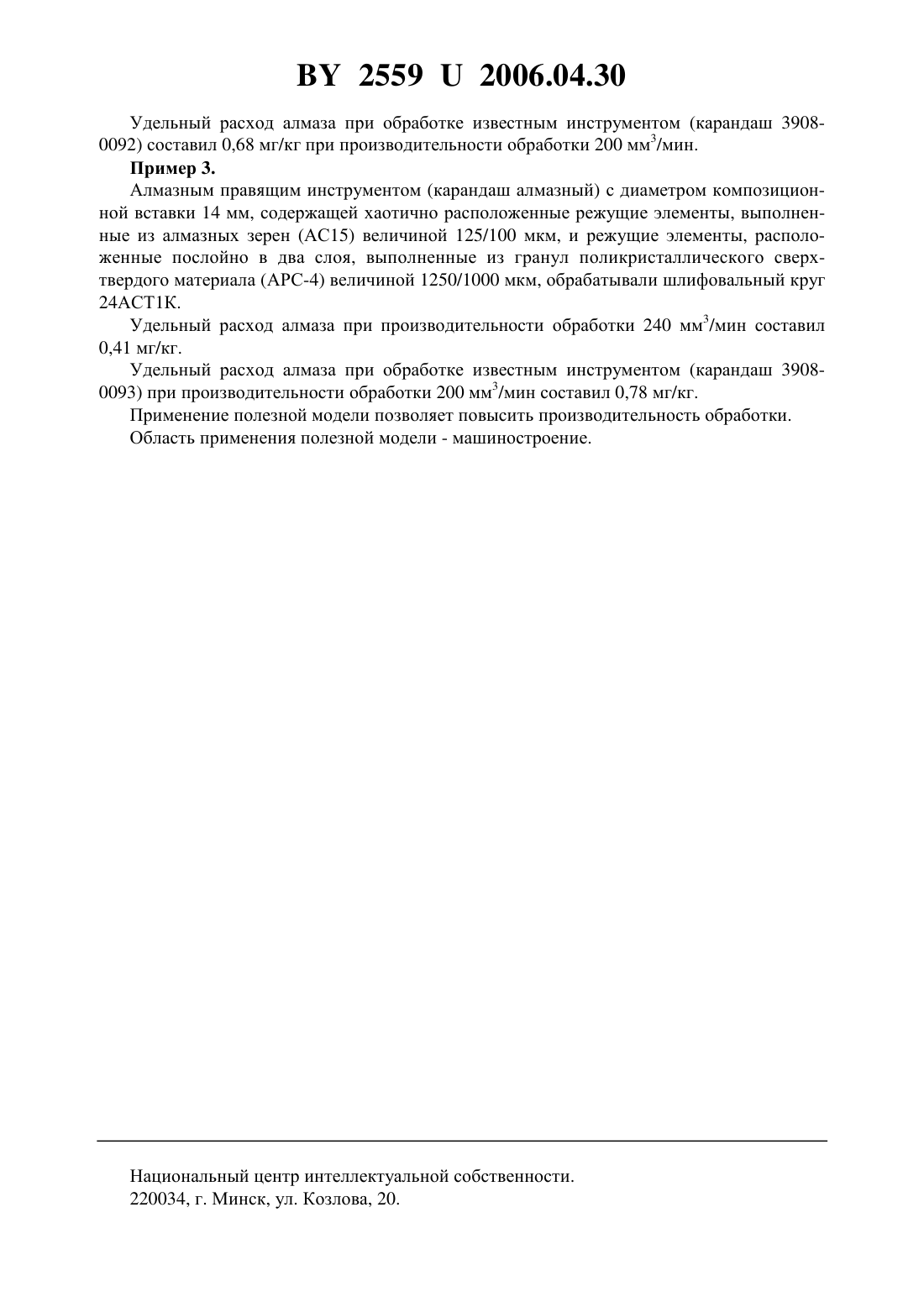

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Кузей Анатолий Михайлович Францкевич Алла Владимировна(72) Авторы Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Кузей Анатолий Михайлович Францкевич Алла Владимировна(73) Патентообладатель Ишимов Сергей Дмитриевич Клименкова Наталья Николаевна Кузей Анатолий Михайлович Францкевич Алла Владимировна(57) Правящий инструмент, включающий корпус и композиционную вставку, состоящую из связки и хаотично расположенных в ней режущих элементов, выполненных из алмазных зерен, отличающийся тем, что композиционная вставка дополнительно содержит режущие элементы, выполненные из алмазных зерен и/или гранул сверхтвердого материала, расположенные слоями, а их величина в 2-1500 раз больше величины режущих элементов, расположенных хаотично.(56) 1. ГОСТ 607-80. Карандаши алмазные для правки шлифовальных кругов. 2. ГОСТ 607-80. Карандаши алмазные для правки шлифовальных кругов. 25592006.04.30 Полезная модель относится к области алмазного инструмента, а именно к алмазоабразивному, применяемому для обработки керамики, в частности для правки абразивных кругов. Известен алмазный карандаш, включающий корпус, в котором установлена композиционная вставка, состоящая из связки, в которой цепочкой по оси карандаша расположены режущие элементы, выполненные из алмазных зерен 1. Недостатком известного инструмента является высокий удельный расход алмаза. Наиболее близким к заявляемому техническому решению является правящий инструмент, включающий корпус и композиционную вставку, состоящую из связки и хаотично расположенных в ней режущих элементов, выполненных из алмазных зерен 2. Недостатком известного инструмента является низкая производительность шлифования и высокий удельный расход алмаза. Задача полезной модели состоит в повышении производительности обработки и снижении удельного расхода алмаза. Задача решается тем, что в алмазном правящем инструменте, включающем корпус и композиционную вставку, состоящую из связки и хаотично расположенных в ней режущих элементов, выполненных из алмазных зерен, композиционная вставка дополнительно содержит режущие элементы, выполненные из алмазных зерен и/или гранул сверхтвердого материала, расположенные слоями, а их величина в 2-1500 раз больше величины режущих элементов, расположенных хаотично. Полезная модель поясняется чертежом. На фигуре представлен алмазный правящий инструмент. Алмазный правящий инструмент содержит корпус 1, на котором размещена композиционная вставка 2, состоящая из связки 3, режущих элементов 4, расположенных хаотично, и режущих элементов 5, расположенных послойно. В процессе шлифования (правки) ударные нагрузки, передающиеся с корпуса 1 и обрабатываемой детали, воспринимаются композиционной вставкой 2. Режущие элементы 4,расположенные хаотично, в процессе шлифования разрушаются, приводя к износу связки 3 и обнажению режущих элементов 5. Это снижает нагрузки, в том числе ударные, на связку 3 и режущие элементы 4, предохраняет их от разрушения и выкрашивания, позволяя повысить производительность обработки и одновременно снизить удельный расход алмаза. Пример 1. Алмазным правящим инструментом (карандаш алмазный) с диаметром композиционной вставки 12 мм, содержащей хаотично расположенные режущие элементы, выполненные из алмазных зерен (АС 32), величиной 63/50 мкм и режущие элементы величиной 125/100 мкм, расположенные послойно в три слоя, выполненные из алмазных зерен (АС 100) обрабатывали шлифовальный круг 24 А 6 СМ 2 К. Удельный расход алмаза при производительности обработки 240 мм 3/мин составил 2,2 мг/кг. Удельный расход алмаза при обработке известным инструментом (карандаш 39080061) с производительностью 200 мм 3/мин составил 3,35 мг/кг. Пример 2. Алмазным правящим инструментом (карандаш алмазный) с диаметром композиционной вставки 14 мм, содержащей хаотично расположенные режущие элементы, выполненные из алмазных зерен величиной 1-0,8 мкм, и режущие элементы, расположенные в один слой, выполненные из алмазных зерен величиной 1000/800 мкм, обрабатывали шлифовальный круг 24 АСТ 1 К. Удельный расход алмаза составил 0,45 мг/кг при производительности обработки 240 мм 3/мин. 2 25592006.04.30 Удельный расход алмаза при обработке известным инструментом (карандаш 39080092) составил 0,68 мг/кг при производительности обработки 200 мм 3/мин. Пример 3. Алмазным правящим инструментом (карандаш алмазный) с диаметром композиционной вставки 14 мм, содержащей хаотично расположенные режущие элементы, выполненные из алмазных зерен (АС 15) величиной 125/100 мкм, и режущие элементы, расположенные послойно в два слоя, выполненные из гранул поликристаллического сверхтвердого материала (АРС-4) величиной 1250/1000 мкм, обрабатывали шлифовальный круг 24 АСТ 1 К. Удельный расход алмаза при производительности обработки 240 мм 3/мин составил 0,41 мг/кг. Удельный расход алмаза при обработке известным инструментом (карандаш 39080093) при производительности обработки 200 мм 3/мин составил 0,78 мг/кг. Применение полезной модели позволяет повысить производительность обработки. Область применения полезной модели - машиностроение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
