Молочно-контрольная пластинка для диагностических исследований

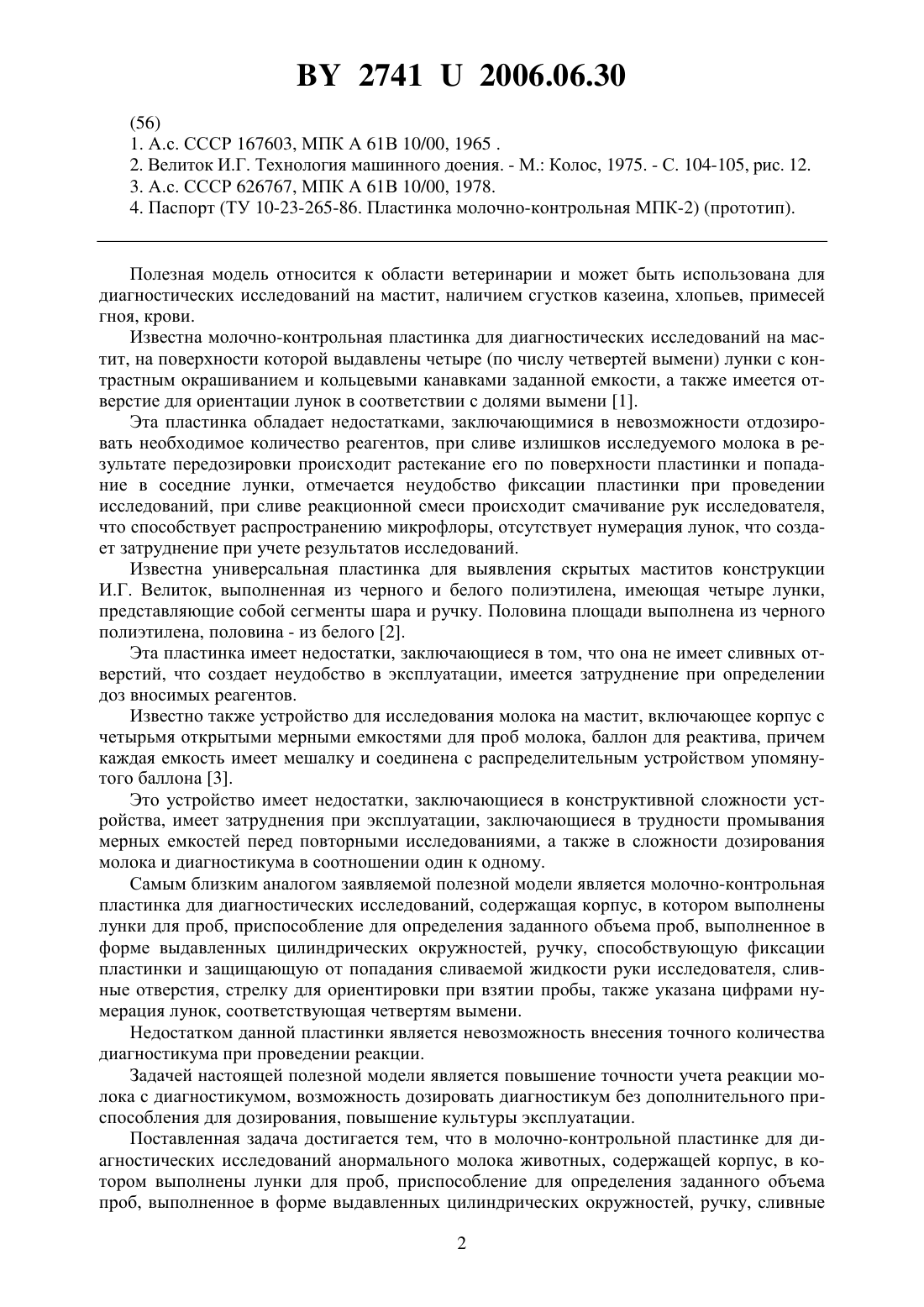

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОЛОЧНО-КОНТРОЛЬНАЯ ПЛАСТИНКА ДЛЯ ДИАГНОСТИЧЕСКИХ ИССЛЕДОВАНИЙ(71) Заявитель Республиканское научноисследовательское унитарное предприятие Институт экспериментальной ветеринарии им. С.Н. Вышелесского Национальной академии наук Беларуси(72) Авторы Богуш Александр Александрович Иванов Василий Егорович Лукьянчик Станислав Александрович Каменская Татьяна Николаевна(73) Патентообладатель Республиканское научно-исследовательское унитарное предприятие Институт экспериментальной ветеринарии им. С.Н. Вышелесского Национальной академии наук Беларуси(57) Молочно-контрольная пластинка для диагностических исследований анормального молока животных, содержащая корпус, в котором выполнены лунки для проб, приспособление для определения заданного объема проб, выполненное в форме выдавленных цилиндрических окружностей, ручку, сливные отверстия, отличающаяся тем, что дно лунки выполнено шероховатым, а лунки снабжены приспособлениями для дозирования диагностикума, выполненными в форме выступов и расположенными друг напротив друга в лунке, а ручка выполнена в форме крючка.(56) 1. А.с. СССР 167603, МПК А 61 В 10/00, 1965 . 2. Велиток И.Г. Технология машинного доения. - М. Колос, 1975. - С. 104-105, рис. 12. 3. А.с. СССР 626767, МПК А 61 В 10/00, 1978. 4. Паспорт (ТУ 10-23-265-86. Пластинка молочно-контрольная МПК-2) (прототип). Полезная модель относится к области ветеринарии и может быть использована для диагностических исследований на мастит, наличием сгустков казеина, хлопьев, примесей гноя, крови. Известна молочно-контрольная пластинка для диагностических исследований на мастит, на поверхности которой выдавлены четыре (по числу четвертей вымени) лунки с контрастным окрашиванием и кольцевыми канавками заданной емкости, а также имеется отверстие для ориентации лунок в соответствии с долями вымени 1. Эта пластинка обладает недостатками, заключающимися в невозможности отдозировать необходимое количество реагентов, при сливе излишков исследуемого молока в результате передозировки происходит растекание его по поверхности пластинки и попадание в соседние лунки, отмечается неудобство фиксации пластинки при проведении исследований, при сливе реакционной смеси происходит смачивание рук исследователя,что способствует распространению микрофлоры, отсутствует нумерация лунок, что создает затруднение при учете результатов исследований. Известна универсальная пластинка для выявления скрытых маститов конструкции И.Г. Велиток, выполненная из черного и белого полиэтилена, имеющая четыре лунки,представляющие собой сегменты шара и ручку. Половина площади выполнена из черного полиэтилена, половина - из белого 2. Эта пластинка имеет недостатки, заключающиеся в том, что она не имеет сливных отверстий, что создает неудобство в эксплуатации, имеется затруднение при определении доз вносимых реагентов. Известно также устройство для исследования молока на мастит, включающее корпус с четырьмя открытыми мерными емкостями для проб молока, баллон для реактива, причем каждая емкость имеет мешалку и соединена с распределительным устройством упомянутого баллона 3. Это устройство имеет недостатки, заключающиеся в конструктивной сложности устройства, имеет затруднения при эксплуатации, заключающиеся в трудности промывания мерных емкостей перед повторными исследованиями, а также в сложности дозирования молока и диагностикума в соотношении один к одному. Самым близким аналогом заявляемой полезной модели является молочно-контрольная пластинка для диагностических исследований, содержащая корпус, в котором выполнены лунки для проб, приспособление для определения заданного объема проб, выполненное в форме выдавленных цилиндрических окружностей, ручку, способствующую фиксации пластинки и защищающую от попадания сливаемой жидкости руки исследователя, сливные отверстия, стрелку для ориентировки при взятии пробы, также указана цифрами нумерация лунок, соответствующая четвертям вымени. Недостатком данной пластинки является невозможность внесения точного количества диагностикума при проведении реакции. Задачей настоящей полезной модели является повышение точности учета реакции молока с диагностикумом, возможность дозировать диагностикум без дополнительного приспособления для дозирования, повышение культуры эксплуатации. Поставленная задача достигается тем, что в молочно-контрольной пластинке для диагностических исследований анормального молока животных, содержащей корпус, в котором выполнены лунки для проб, приспособление для определения заданного объема проб, выполненное в форме выдавленных цилиндрических окружностей, ручку, сливные 2 27412006.06.30 отверстия, - дно лунки выполнено шероховатым, а лунки снабжены приспособлениями для дозирования диагностикума, выполненными в форме выступов и расположенными друг против друга в лунке, а ручка выполнена в форме крючка. На фигуре изображена молочно-контрольная пластинка, состоящая из корпуса 1, в котором выполнены лунки 2 для проб, имеющие шероховатую поверхность 3, приспособление для определения заданного объема проб молока, выполненное в форме выдавленных в лунках 2 цилиндрических окружностей 4. Лунки 2 снабжены приспособлениями для дозирования диагностикума, выполненными в форме выступов 5, расположенных друг против друга в лунке 2, ручку 6 в форме крючка (на чертеже не показан), сливных отверстий 7,объемной стрелки 8, указывающей направление пластинки по отношению к голове животного (на чертеже не показано). Кроме того, лунка 2 по верхнему краю снабжена бортиком 9. На корпусе 1 нанесены обозначения зон четвертей вымени, из которых производят отбор проб молока для исследований, в виде букв А, Б, В и Г, где А - зона молочно-контрольной пластинки, в которую отбирается молоко из передней левой четверти вымени, Б - зона молочно-контрольной пластинки, в которую отбирается молоко из передней правой четверти вымени, В - зона, в которую отбирается молоко из задней левой четверти вымени, Г - зона, в которую отбирается молоко из задней правой четверти вымени. Молочно-контрольная пластинка работает следующим образом. Молочно-контрольная пластинка берется за ручку 6 и подносится снизу под четверти вымени (на чертеже не показано), ориентируясь стрелкой к голове животного (на чертеже не показано). Затем производят выдаивание молока из передней левой четверти вымени в лунку 2, расположенную в зоне А, затем делают такое же выдаивание молока из передней правой четверти вымени в лунку 2, расположенную в зоне Б, затем делают выдаивание молока из задней левой четверти вымени в лунку 2, расположенную в зоне В, затем выдаивают молоко из задней правой четверти вымени в лунку 2, расположенную в зоне Г. После отбора проб пластинку убирают из под вымени, сливают излишки молока через сливные отверстия 7,наклоняя пластинку в левую или правую сторону, доводя уровень молока во всех лунках 2 до верхнего уровня цилиндрической окружности 4. Устанавливаем молочно-контрольную пластинку в наклонное положение так, чтобы уровень молока соприкасался с выступом 5,и вносим диагностикум во все лунки 2 до уровня бортиков 9. Переводим пластинку в горизонтальное положение. Затем перемешиваем содержимое лунок 2 любым известным способом, доводя до однородного состояния. Через 10-15 с после окончания перемешивания учитывают результаты реакции по консистенции смеси. Если молоко получено от здорового животного, то смесь молока с диагностикумом остается однородной. Если молоко получено от животного, больного субклинической формой мастита, то в смеси образуются хлопья. Если молоко получено от животного, больного клинической формой мастита, то оно приобретает желеобразную консистенцию. Затем смесь сливается, а пластинка моется и вешается ручкой 6 на ведро (на чертеже не показано). При использовании пластинки для обнаружения в молоке сгустков казеина, хлопьев,примесей гноя, крови, контроль осуществляется аналогичным образом визуально. Таким образом, выполнение на лунке 2 шероховатым повышает точность учета реакции, т.к. обеспечивает перемешивание молока с диагностикумом, улучшается визуальное выявление степени вязкости смеси. Наличие приспособлений для дозирования диагностикума, выполненных в форме выступов 5 и расположенных напротив друг друга в лунках 2,позволяет исключить использование дополнительных дозирующих устройств. Ручка 6,выполненная в форме крючка, повышает культуру эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
