СВЧ печь для термообработки материалов
Текст

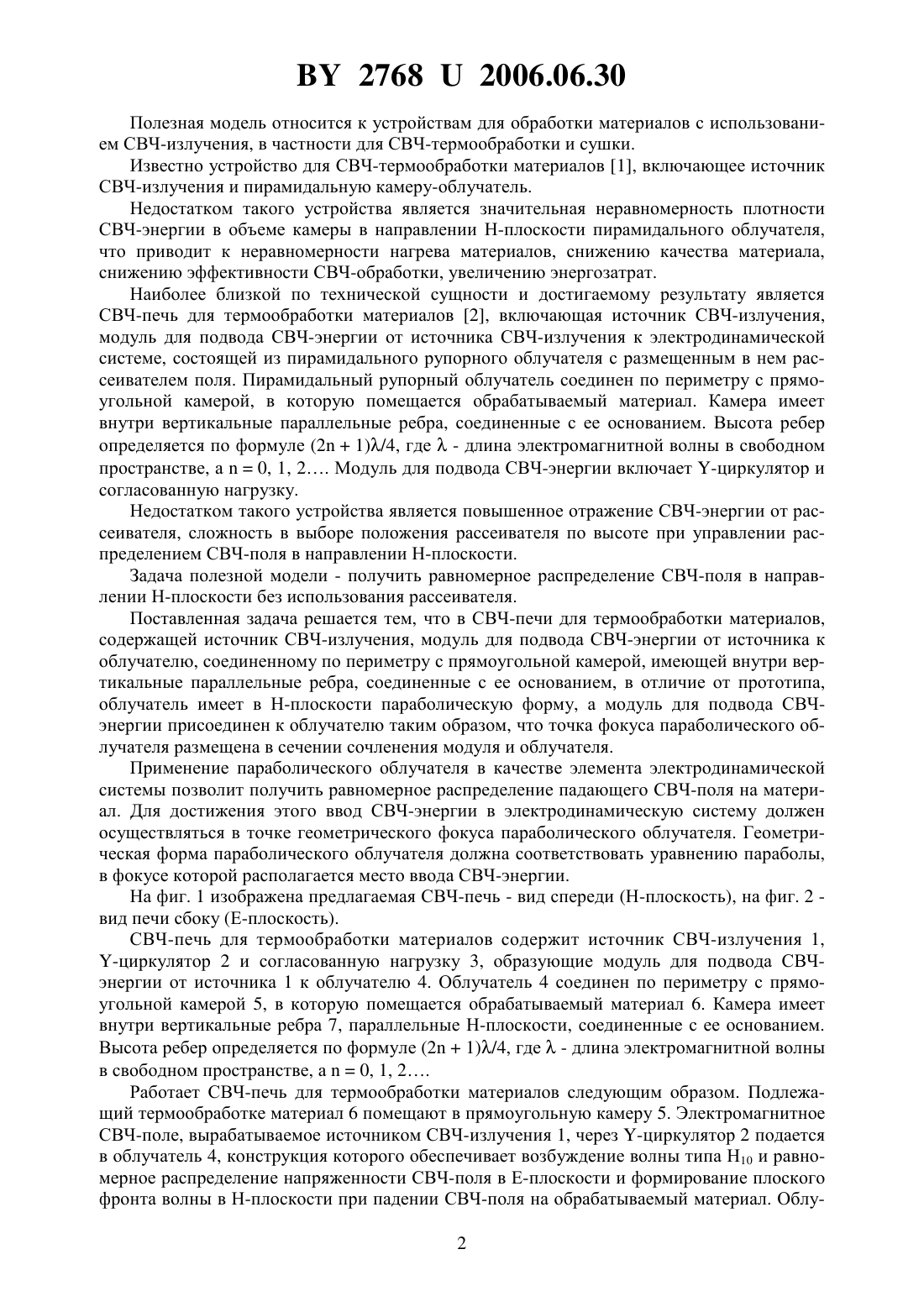

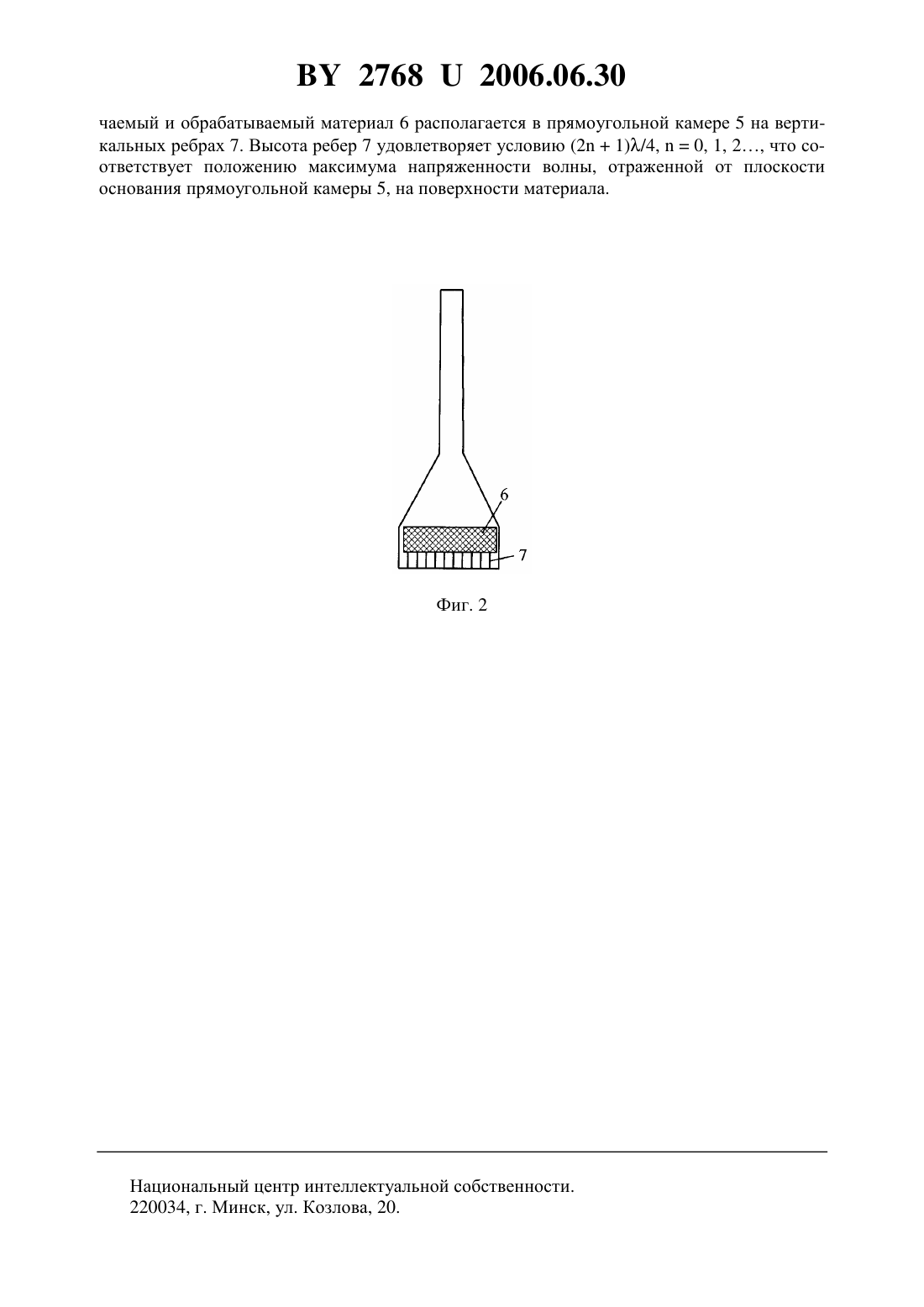

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Автор Адамович Александр Леонидович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) СВЧ-печь для термообработки материалов, содержащая источник СВЧ-излучения, модуль для подвода СВЧ-энергии от источника к облучателю, соединенному по периметру с прямоугольной камерой, имеющей внутри вертикальные параллельные ребра, соединенные с ее основанием, причем модуль для подвода СВЧ-энергии состоит из -циркулятора и согласованной нагрузки, отличающаяся тем, что облучатель имеет в Н-плоскости параболическую форму, а модуль для подвода СВЧ-энергии присоединен к облучателю таким образом, что точка фокуса параболического облучателя размещена в сечении сочленения модуля и облучателя.(56) 1. Кураев А.А., Малевич И.Ю., Попкова Т.Л. Основы оптимального проектирования технологических установок СВЧ-нагрева. Радиотехника и электроника. Вып. 25, 2000. С. 129-135. 2. Патент РБ 2160 , МПК 26 В 3/347, Н 05 В 6/64, 2005 (прототип). 27682006.06.30 Полезная модель относится к устройствам для обработки материалов с использованием СВЧ-излучения, в частности для СВЧ-термообработки и сушки. Известно устройство для СВЧ-термообработки материалов 1, включающее источник СВЧ-излучения и пирамидальную камеру-облучатель. Недостатком такого устройства является значительная неравномерность плотности СВЧ-энергии в объеме камеры в направлении Н-плоскости пирамидального облучателя,что приводит к неравномерности нагрева материалов, снижению качества материала,снижению эффективности СВЧ-обработки, увеличению энергозатрат. Наиболее близкой по технической сущности и достигаемому результату является СВЧ-печь для термообработки материалов 2, включающая источник СВЧ-излучения,модуль для подвода СВЧ-энергии от источника СВЧ-излучения к электродинамической системе, состоящей из пирамидального рупорного облучателя с размещенным в нем рассеивателем поля. Пирамидальный рупорный облучатель соединен по периметру с прямоугольной камерой, в которую помещается обрабатываемый материал. Камера имеет внутри вертикальные параллельные ребра, соединенные с ее основанием. Высота ребер определяется по формуле (21)/4, где- длина электромагнитной волны в свободном пространстве, а 0, 1, 2. Модуль для подвода СВЧ-энергии включает -циркулятор и согласованную нагрузку. Недостатком такого устройства является повышенное отражение СВЧ-энергии от рассеивателя, сложность в выборе положения рассеивателя по высоте при управлении распределением СВЧ-поля в направлении Н-плоскости. Задача полезной модели - получить равномерное распределение СВЧ-поля в направлении Н-плоскости без использования рассеивателя. Поставленная задача решается тем, что в СВЧ-печи для термообработки материалов,содержащей источник СВЧ-излучения, модуль для подвода СВЧ-энергии от источника к облучателю, соединенному по периметру с прямоугольной камерой, имеющей внутри вертикальные параллельные ребра, соединенные с ее основанием, в отличие от прототипа,облучатель имеет в Н-плоскости параболическую форму, а модуль для подвода СВЧэнергии присоединен к облучателю таким образом, что точка фокуса параболического облучателя размещена в сечении сочленения модуля и облучателя. Применение параболического облучателя в качестве элемента электродинамической системы позволит получить равномерное распределение падающего СВЧ-поля на материал. Для достижения этого ввод СВЧ-энергии в электродинамическую систему должен осуществляться в точке геометрического фокуса параболического облучателя. Геометрическая форма параболического облучателя должна соответствовать уравнению параболы,в фокусе которой располагается место ввода СВЧ-энергии. На фиг. 1 изображена предлагаемая СВЧ-печь - вид спереди (Н-плоскость), на фиг. 2 вид печи сбоку (Е-плоскость). СВЧ-печь для термообработки материалов содержит источник СВЧ-излучения 1,-циркулятор 2 и согласованную нагрузку 3, образующие модуль для подвода СВЧэнергии от источника 1 к облучателю 4. Облучатель 4 соединен по периметру с прямоугольной камерой 5, в которую помещается обрабатываемый материал 6. Камера имеет внутри вертикальные ребра 7, параллельные Н-плоскости, соединенные с ее основанием. Высота ребер определяется по формуле (21)/4, где- длина электромагнитной волны в свободном пространстве, а 0, 1, 2. Работает СВЧ-печь для термообработки материалов следующим образом. Подлежащий термообработке материал 6 помещают в прямоугольную камеру 5. Электромагнитное СВЧ-поле, вырабатываемое источником СВЧ-излучения 1, через -циркулятор 2 подается в облучатель 4, конструкция которого обеспечивает возбуждение волны типа Н 10 и равномерное распределение напряженности СВЧ-поля в Е-плоскости и формирование плоского фронта волны в Н-плоскости при падении СВЧ-поля на обрабатываемый материал. Облу 2 27682006.06.30 чаемый и обрабатываемый материал 6 располагается в прямоугольной камере 5 на вертикальных ребрах 7. Высота ребер 7 удовлетворяет условию (21)/4,0, 1, 2, что соответствует положению максимума напряженности волны, отраженной от плоскости основания прямоугольной камеры 5, на поверхности материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: F26B 3/347, H05B 6/64
Метки: свч, печь, термообработки, материалов
