Устройство для экспериментальных исследований на поверхности кожной раны

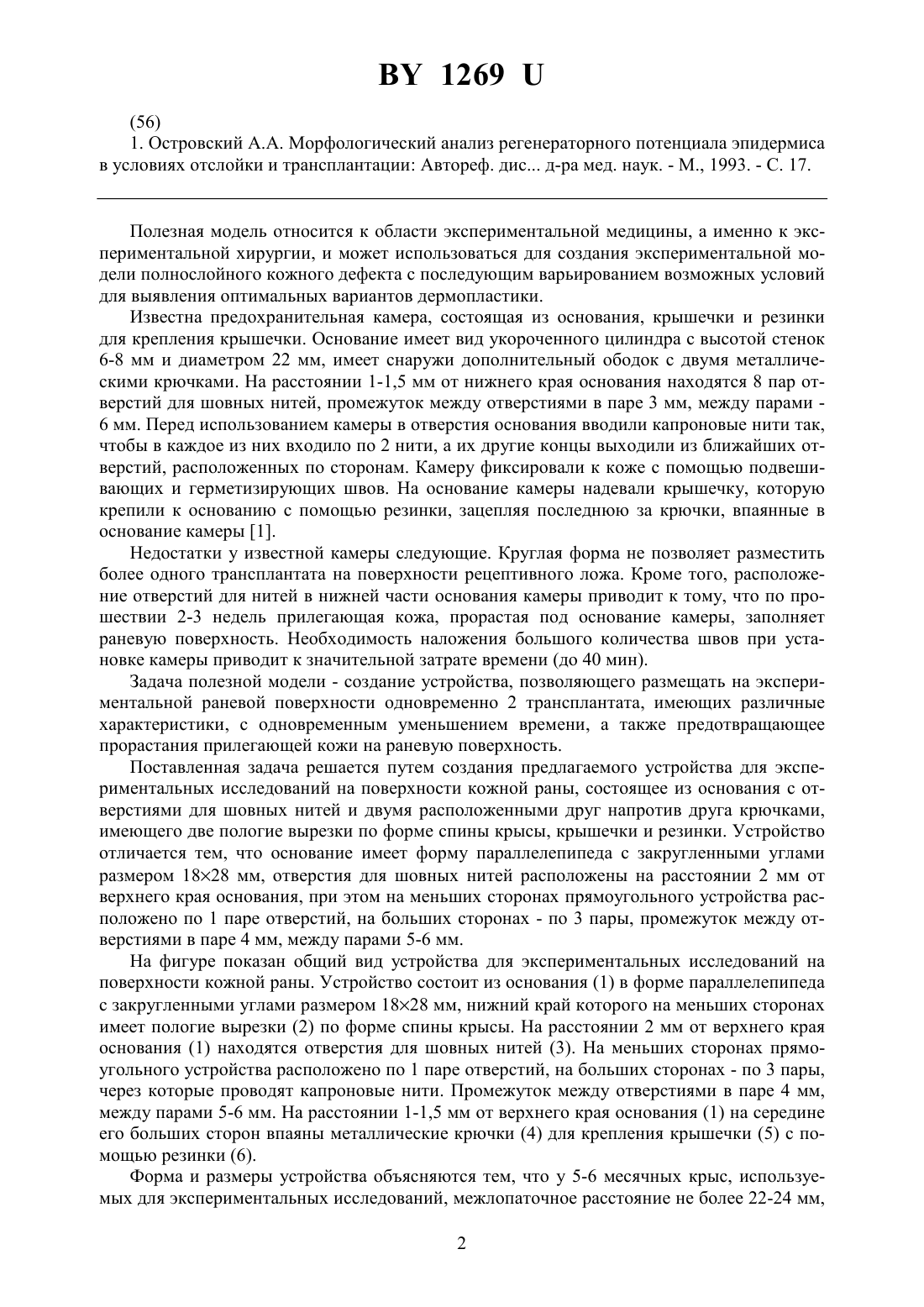

(51)09 23/28,61 17/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ НА ПОВЕРХНОСТИ КОЖНОЙ РАНЫ(71) Заявитель Государственное высшее учебное учреждение Гродненский государственный медицинский университет(72) Авторы Меламед Владимир Дмитриевич Островский Александр Александрович Меламед Галина Владимировна(73) Патентообладатель Государственное высшее учебное учреждение Гродненский государственный медицинский университет(57) Устройство для экспериментальных исследований на поверхности кожной раны, состоящее из основания с отверстиями для шовных нитей и с двумя расположенными друг напротив друга крючками, имеющего две пологие вырезки по форме спины крысы, крышечки и резинки, отличающееся тем, что основание имеет форму параллелепипеда с закругленными углами размером 1828 мм, отверстия для шовных нитей расположены на расстоянии 2 мм от верхнего края основания, при этом на меньших сторонах прямоугольного устройства расположено по 1 паре отверстий, на больших сторонах - по 3 пары, промежуток между отверстиями в паре 4 мм, между парами 5-6 мм.(56) 1. Островский А.А. Морфологический анализ регенераторного потенциала эпидермиса в условиях отслойки и трансплантации Автореф. дис д-ра мед. наук. - М., 1993. - С. 17. Полезная модель относится к области экспериментальной медицины, а именно к экспериментальной хирургии, и может использоваться для создания экспериментальной модели полнослойного кожного дефекта с последующим варьированием возможных условий для выявления оптимальных вариантов дермопластики. Известна предохранительная камера, состоящая из основания, крышечки и резинки для крепления крышечки. Основание имеет вид укороченного цилиндра с высотой стенок 6-8 мм и диаметром 22 мм, имеет снаружи дополнительный ободок с двумя металлическими крючками. На расстоянии 1-1,5 мм от нижнего края основания находятся 8 пар отверстий для шовных нитей, промежуток между отверстиями в паре 3 мм, между парами 6 мм. Перед использованием камеры в отверстия основания вводили капроновые нити так,чтобы в каждое из них входило по 2 нити, а их другие концы выходили из ближайших отверстий, расположенных по сторонам. Камеру фиксировали к коже с помощью подвешивающих и герметизирующих швов. На основание камеры надевали крышечку, которую крепили к основанию с помощью резинки, зацепляя последнюю за крючки, впаянные в основание камеры 1. Недостатки у известной камеры следующие. Круглая форма не позволяет разместить более одного трансплантата на поверхности рецептивного ложа. Кроме того, расположение отверстий для нитей в нижней части основания камеры приводит к тому, что по прошествии 2-3 недель прилегающая кожа, прорастая под основание камеры, заполняет раневую поверхность. Необходимость наложения большого количества швов при установке камеры приводит к значительной затрате времени (до 40 мин). Задача полезной модели - создание устройства, позволяющего размещать на экспериментальной раневой поверхности одновременно 2 трансплантата, имеющих различные характеристики, с одновременным уменьшением времени, а также предотвращающее прорастания прилегающей кожи на раневую поверхность. Поставленная задача решается путем создания предлагаемого устройства для экспериментальных исследований на поверхности кожной раны, состоящее из основания с отверстиями для шовных нитей и двумя расположенными друг напротив друга крючками,имеющего две пологие вырезки по форме спины крысы, крышечки и резинки. Устройство отличается тем, что основание имеет форму параллелепипеда с закругленными углами размером 1828 мм, отверстия для шовных нитей расположены на расстоянии 2 мм от верхнего края основания, при этом на меньших сторонах прямоугольного устройства расположено по 1 паре отверстий, на больших сторонах - по 3 пары, промежуток между отверстиями в паре 4 мм, между парами 5-6 мм. На фигуре показан общий вид устройства для экспериментальных исследований на поверхности кожной раны. Устройство состоит из основания (1) в форме параллелепипеда с закругленными углами размером 1828 мм, нижний край которого на меньших сторонах имеет пологие вырезки (2) по форме спины крысы. На расстоянии 2 мм от верхнего края основания (1) находятся отверстия для шовных нитей (3). На меньших сторонах прямоугольного устройства расположено по 1 паре отверстий, на больших сторонах - по 3 пары,через которые проводят капроновые нити. Промежуток между отверстиями в паре 4 мм,между парами 5-6 мм. На расстоянии 1-1,5 мм от верхнего края основания (1) на середине его больших сторон впаяны металлические крючки (4) для крепления крышечки (5) с помощью резинки (6). Форма и размеры устройства объясняются тем, что у 5-6 месячных крыс, используемых для экспериментальных исследований, межлопаточное расстояние не более 22-24 мм,2 1269 в связи с чем для минимизации травматизации предлагаемое устройство имеет прямоугольную форму с закругленными углами размером 1828 мм. Расположение отверстий для нитей на расстоянии 2 мм от верхнего края позволяет предотвратить прорастание прилегающей кожи на раневую поверхность, минимизировать такой фактор в заживлении раны как контракция. Расположение отверстий по 1 паре на меньших сторонах и по 3 пары на больших сторонах с промежутками между отверстиями в паре 4 мм, между парами 5-6 мм приводит к тому, что устройство крепится 8 швами, в то время как в прототипе - 16. Камеру используют следующим образом. Под эфирным наркозом после удаления шерсти (выщипывание с последующим выбриванием) и обработки 70 -ным спиртом передней трети спины крысы делают разрез прямоугольной формы примерно 1826 мм до подкожной клетчатки, причем большая сторона располагается в межлопаточной области вдоль позвоночника. Отсепарировывают кожный лоскут в латеральном направлении на 68 мм. Затем основание устройства (1) фиксируют П-образными капроновыми швами к внешнему краю разреза, предварительно введя капроновые нити в отверстия (3) основания(1) устройства. Всего требуется наложить 8 швов. Ввиду хорошей растяжимости кожи натяжения ее при этом не отмечается, в последующем васкуляризация кожи не нарушается. Затем создают раневую поверхность путем удаления полнослойного кожного лоскута вместе с подкожной мышцей до подкожно-жировой клетчатки, оставшегося внутри устройства. Закрывают основание (1) крышечкой (5) и крепят ее к крючкам (4) с помощью резинки (6). Время моделирования рецептивного ложа зависит от конкретных задач эксперимента. Прямоугольная форма экспериментальной раны позволяет разместить два кожных трансплантата с расстоянием между ними 2-3 мм, причем кожные трансплантаты могут быть различны по происхождению, срокам их забора, методам хранения и консервации. Последующие наблюдения позволяют судить в сравнительном аспекте о степени их приживления. Таким образом, предлагаемое устройство действительно позволяет размещать на экспериментальной раневой поверхности одновременно 2 трансплантата, имеющих различные характеристики, что дает возможность варьировать оптимальные условия приживления как со стороны рецептивного ложа, так и со стороны дермотрансплантатов. Также отмечается уменьшение времени на фиксацию устройства и предотвращается прорастание прилегающей кожи на раневую поверхность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
