Плуг-удобритель

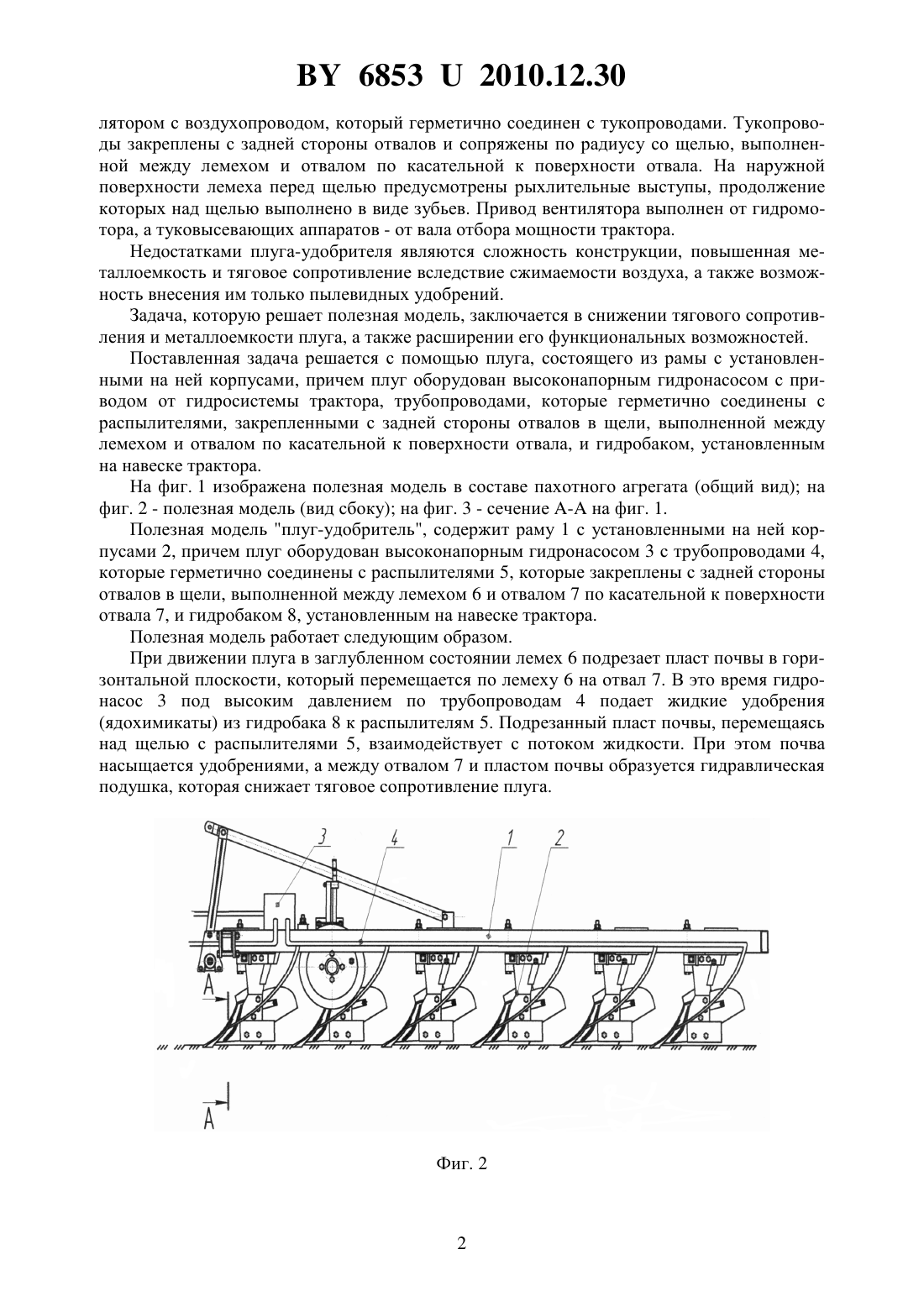

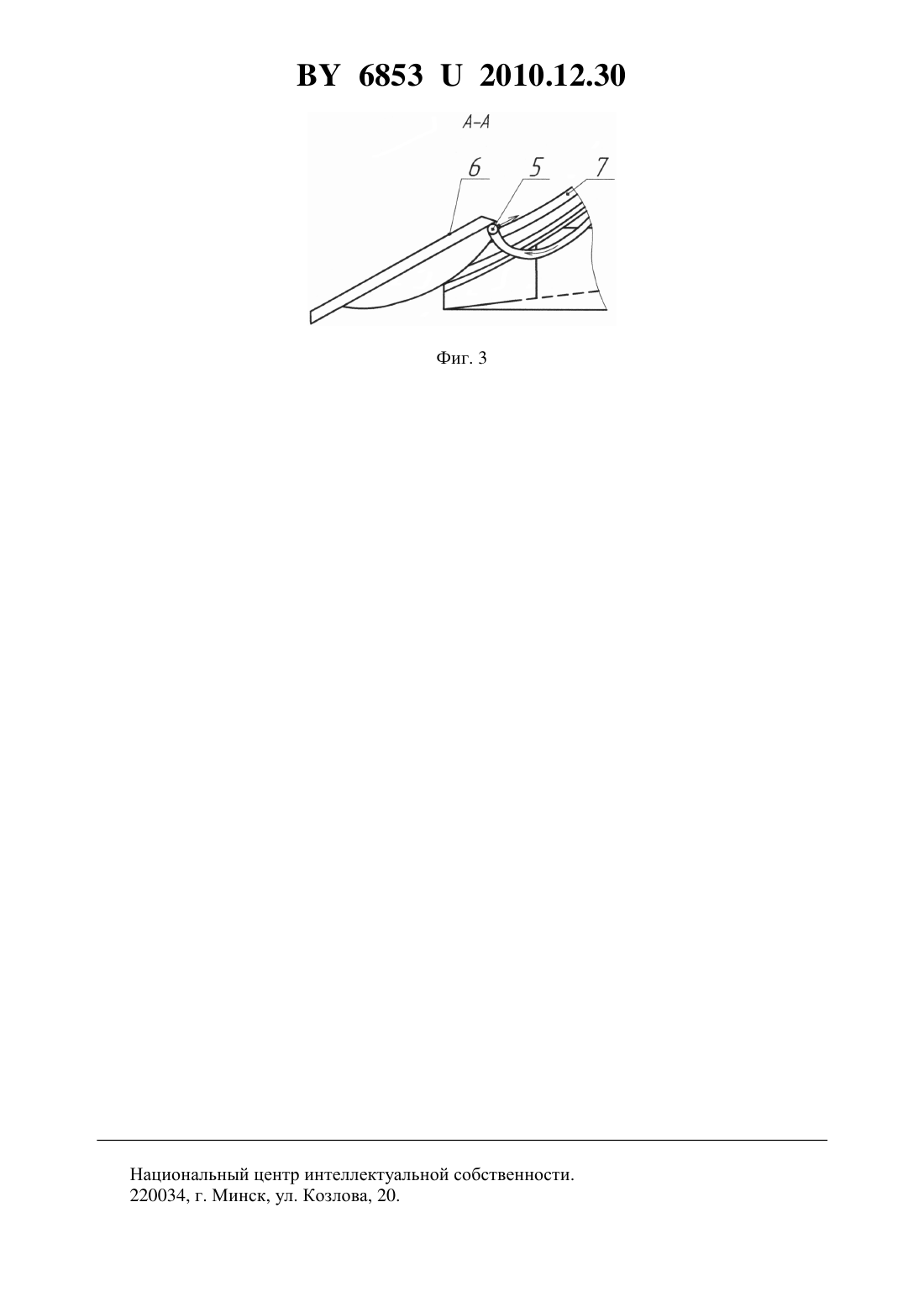

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Янцов Николай Демьянович Тимошенко Василий Яковлевич Жданко Дмитрий Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг-удобритель, включающий закрепленные на раме отвальные корпуса, отличающийся тем, что оборудован высоконапорным гидронасосом с приводом от гидросистемы трактора, трубопроводами, которые герметично соединены с распылителями, закрепленными с задней стороны отвалов в щели, выполненной между лемехом и отвалом по касательной к поверхности отвала, и гидробаком, установленным на навеске трактора. Полезная модель относится к сельскохозяйственному машиностроению, в частности к плугам для внесения удобрений одновременно со вспашкой. Известен плуг-удобритель 1, включающий закрепленные на раме отвальные корпуса и туковысевающие аппараты с тукопроводами. Плуг оборудован высоконапорным венти 68532010.12.30 лятором с воздухопроводом, который герметично соединен с тукопроводами. Тукопроводы закреплены с задней стороны отвалов и сопряжены по радиусу со щелью, выполненной между лемехом и отвалом по касательной к поверхности отвала. На наружной поверхности лемеха перед щелью предусмотрены рыхлительные выступы, продолжение которых над щелью выполнено в виде зубьев. Привод вентилятора выполнен от гидромотора, а туковысевающих аппаратов - от вала отбора мощности трактора. Недостатками плуга-удобрителя являются сложность конструкции, повышенная металлоемкость и тяговое сопротивление вследствие сжимаемости воздуха, а также возможность внесения им только пылевидных удобрений. Задача, которую решает полезная модель, заключается в снижении тягового сопротивления и металлоемкости плуга, а также расширении его функциональных возможностей. Поставленная задача решается с помощью плуга, состоящего из рамы с установленными на ней корпусами, причем плуг оборудован высоконапорным гидронасосом с приводом от гидросистемы трактора, трубопроводами, которые герметично соединены с распылителями, закрепленными с задней стороны отвалов в щели, выполненной между лемехом и отвалом по касательной к поверхности отвала, и гидробаком, установленным на навеске трактора. На фиг. 1 изображена полезная модель в составе пахотного агрегата (общий вид) на фиг. 2 - полезная модель (вид сбоку) на фиг. 3 - сечение - на фиг. 1. Полезная модель плуг-удобритель, содержит раму 1 с установленными на ней корпусами 2, причем плуг оборудован высоконапорным гидронасосом 3 с трубопроводами 4,которые герметично соединены с распылителями 5, которые закреплены с задней стороны отвалов в щели, выполненной между лемехом 6 и отвалом 7 по касательной к поверхности отвала 7, и гидробаком 8, установленным на навеске трактора. Полезная модель работает следующим образом. При движении плуга в заглубленном состоянии лемех 6 подрезает пласт почвы в горизонтальной плоскости, который перемещается по лемеху 6 на отвал 7. В это время гидронасос 3 под высоким давлением по трубопроводам 4 подает жидкие удобрения(ядохимикаты) из гидробака 8 к распылителям 5. Подрезанный пласт почвы, перемещаясь над щелью с распылителями 5, взаимодействует с потоком жидкости. При этом почва насыщается удобрениями, а между отвалом 7 и пластом почвы образуется гидравлическая подушка, которая снижает тяговое сопротивление плуга. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
