Напольный коврик и его ячейка

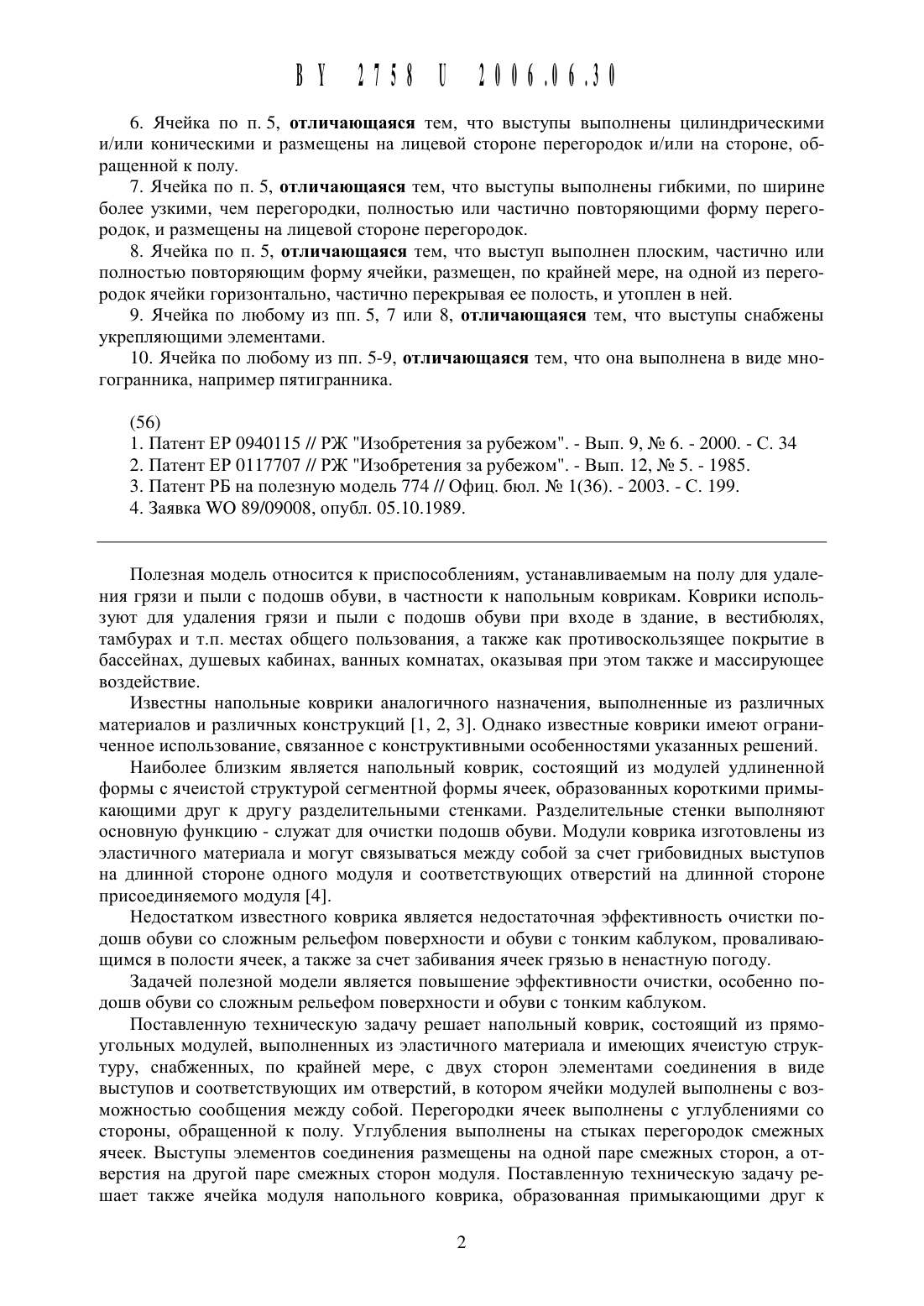

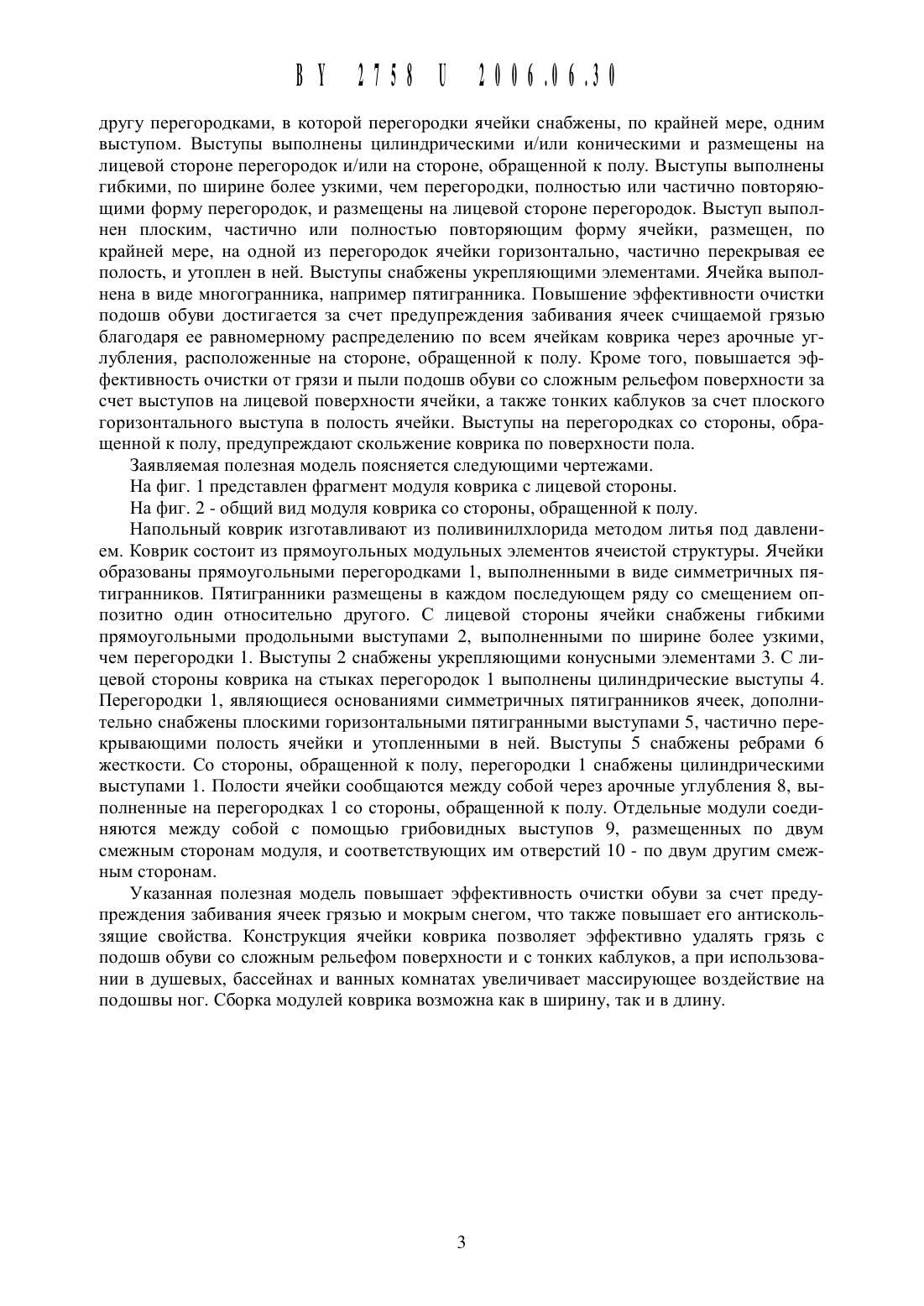

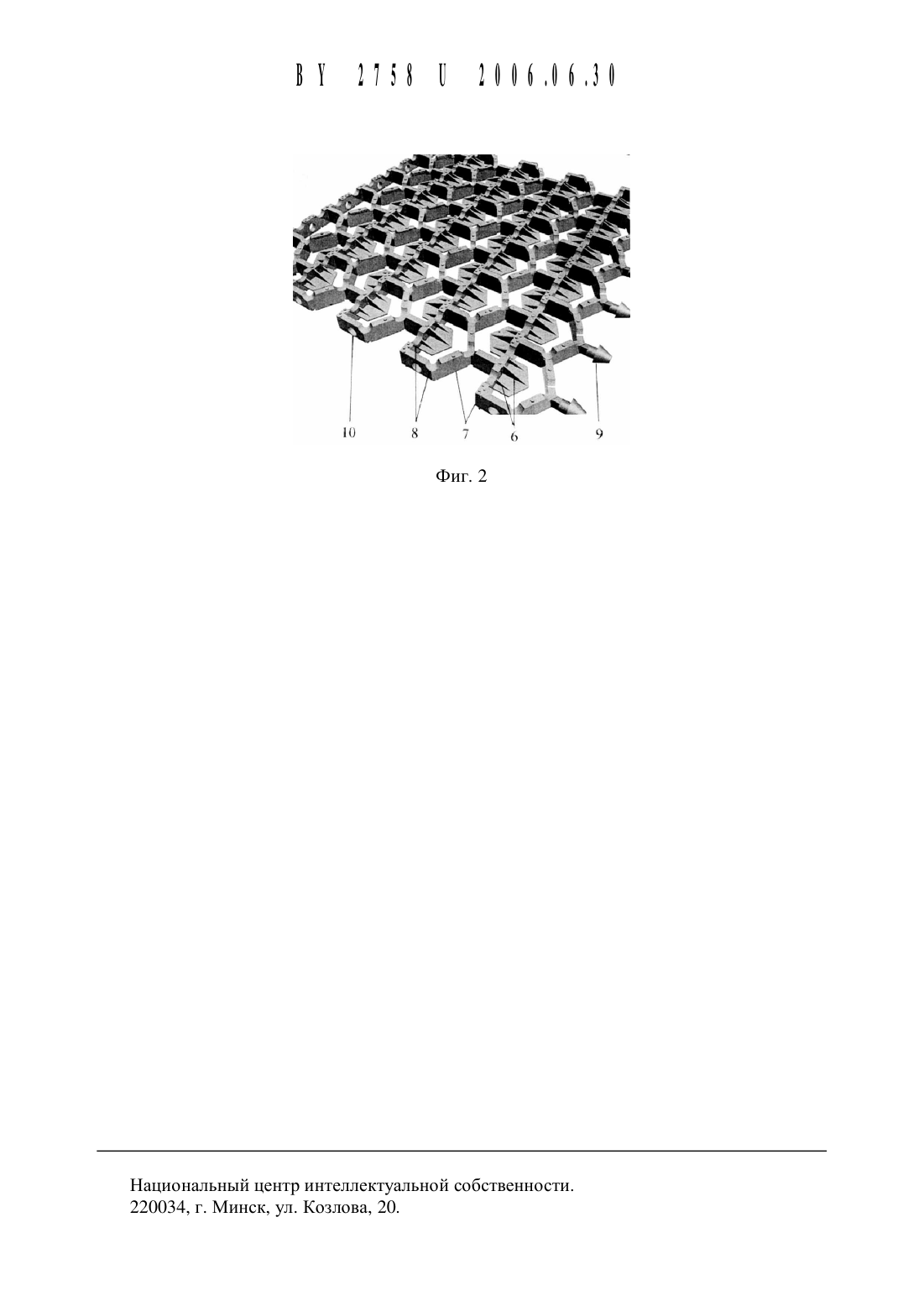

сервисно-торговое унитарное предприятие ПРИМЕКС КЛИНИНГ ИНДАСТРИЗ (ВУ)(72) Авторы Сь 1 чв Вячеслав Михайлович Колковский Олег Эдуардович (ВУ)(73) Патентообладатель Иностранное ча стное сервисно-торговое унитарное предприятие ПРИМЕКС КЛИНИНГ ИНДАСТРИЗ (ВУ)1. Напольный коврик, состоящий из прямоугольных модулей, выполненных из эластичного материала и имеющих ячеистую структуру, снабженных, по крайней мере, с двух сторон элементами соединения в виде выступов и соответствующих им отверстий,отличающийся тем, что ячейки модулей выполнены с возможностью сообщения между собой.2. Коврик по п. 1, отличающийся тем, что перегородки ячеек выполнены с углублениями со стороны, обращенной к полу.3. Коврик по п. 2, отличающийся тем, что углубления выполнены на стыках перегородок смежных ячеек.4. Коврик по любому из пп. 1-3, отличающийся тем, что выступы элементов соединения размещены на одной паре смежных сторон, а отверстия на другой паре смежных сторон модуля.5. Ячейка модуля напольного коврика, образованная примыкающими друг к другу перегородками, отличающаяся тем, что перегородки ячейки снабжены, по крайней мере,одним выступом.6. Ячейка по п. 5, отличающаяся тем, что выступы выполнены цилиндрическими и/или коническими и размещены на лицевой стороне перегородок и/или на стороне, обращенной к полу.7. Ячейка по п. 5, отличающаяся тем, что выступы выполнены гибкими, по ширине более узкими, чем перегородки, полностью или частично повторяющими форму перегородок, и размещены на лицевой стороне перегородок.8. Ячейка по п. 5, отличающаяся тем, что выступ выполнен плоским, частично или полностью повторяющим форму ячейки, размещен, по крайней мере, на одной из перегородок ячейки горизонтально, частично перекрывая ее полость, и утоплен в ней.9. Ячейка по любому из пп. 5, 7 или 8, отличающаяся тем, что выступы снабжены укрепляющими элементами.10. Ячейка по любому из пп. 5-9, отличающаяся тем, что она выполнена в виде многогранника, например пятигранника.1. Патент ЕР 0940115 // РЖ Изобретения за рубежом. - Вып. 9, Не 6. - 2000. - С. 34 2. Патент ЕР 0117707 // РЖ Изобретения за рубежом. - Вып. 12, Не 5. - 1985.3. Патент РБ на полезную модель 774 // Офиц. бюл. Не 1(36). - 2003. - С. 199.Полезная модель относится к приспособлениям, устанавливаемым на полу для удаления грязи и пыли с подошв обуви, в частности к напольным коврикам. Коврики используют для удаления грязи и пыли с подошв обуви при входе в здание, в вестибюлях,тамбурах и т.п. местах общего пользования, а также как противоскользящее покрытие в бассейнах, душевых кабинах, ванных комнатах, оказывая при этом также и массирующее воздействие.Известны напольные коврики аналогичного назначения, выполненные из различных материалов и различных конструкций 1, 2, 3. Однако известные коврики имеют ограниченное использование, связанное с конструктивными особенностями указанных решений.Наиболее близким является напольный коврик, состоящий из модулей удлиненной формы с ячеистой структурой сегментной формы ячеек, образованных короткими примь 1 кающими друг к другу разделительными стенками. Разделительные стенки выполняют основную функцию - служат для очистки подошв обуви. Модули коврика изготовлены из эластичного материала и могут связываться между собой за счет грибовидных выступов на длинной стороне одного модуля и соответствующих отверстий на длинной стороне присоединяемого модуля 4.Недостатком известного коврика является недостаточная эффективность очистки подошв обуви со сложным рельефом поверхности и обуви с тонким каблуком, проваливающимся в полости ячеек, а также за счет забивания ячеек грязью в ненастную погоду.Задачей полезной модели является повышение эффективности очистки, особенно подошв обуви со сложным рельефом поверхности и обуви с тонким каблуком.Поставленную техническую задачу решает напольный коврик, состоящий из прямоугольных модулей, выполненных из эластичного материала и имеющих ячеистую структуру, снабженных, по крайней мере, с двух сторон элементами соединения в виде выступов и соответствующих им отверстий, в котором ячейки модулей выполнены с возможностью сообщения между собой. Перегородки ячеек выполнены с углублениями со стороны, обращенной к полу. Углубления выполнены на стыках перегородок смежных ячеек. Выступы элементов соединения размещены на одной паре смежных сторон, а отверстия на другой паре смежных сторон модуля. Поставленную техническую задачу решает также ячейка модуля напольного коврика, образованная примыкающими друг кдругу перегородками, в которой перегородки ячейки снабжены, по крайней мере, одним выступом. Выступы выполнены цилиндрическими и/или коническими и размещены на лицевой стороне перегородок и/или на стороне, обращенной к полу. Выступы выполнены гибкими, по ширине более узкими, чем перегородки, полностью или частично повторяющими форму перегородок, и размещены на лицевой стороне перегородок. Выступ вь 1 полнен плоским, частично или полностью повторяющим форму ячейки, размещен, по крайней мере, на одной из перегородок ячейки горизонтально, частично перекрывая ее полость, и утоплен в ней. Выступы снабжены укрепляющими элементами. Ячейка вь 1 полнена в виде многогранника, например пятигранника. Повышение эффективности очистки подошв обуви достигается за счет предупреждения забивания ячеек счищаемой грязью благодаря ее равномерному распределению по всем ячейкам коврика через арочные углубления, расположенные на стороне, обращенной к полу. Кроме того, повышается эффективность очистки от грязи и пыли подошв обуви со сложным рельефом поверхности за счет выступов на лицевой поверхности ячейки, а также тонких каблуков за счет плоского горизонтального выступа в полость ячейки. Выступы на перегородках со стороны, обращенной к полу, предупреждают скольжение коврика по поверхности пола.Заявляемая полезная модель поясняется следующими чертежами.На фиг. 1 представлен фрагмент модуля коврика с лицевой стороны.На фиг. 2 - общий вид модуля коврика со стороны, обращенной к полу.Напольный коврик изготавливают из поливинилхлорида методом литья под давлением. Коврик состоит из прямоугольных модульных элементов ячеистой структуры. Ячейки образованы прямоугольными перегородками 1, выполненными в виде симметричных пятигранников. Пятигранники размещены в каждом последующем ряду со смещением оппозитно один относительно другого. С лицевой стороны ячейки снабжены гибкими прямоугольными продольными выступами 2, выполненными по ширине более узкими,чем перегородки 1. Выступы 2 снабжены укрепляющими конусными элементами 3. С лицевой стороны коврика на стыках перегородок 1 выполнены цилиндрические выступы 4. Перегородки 1, являющиеся основаниями симметричных пятигранников ячеек, дополнительно снабжены плоскими горизонтальными пятигранными выступами 5, частично перекрывающими полость ячейки и утопленными в ней. Выступы 5 снабжены ребрами 6 жесткости. Со стороны, обращенной к полу, перегородки 1 снабжены цилиндрическими выступами 1. Полости ячейки сообщаются между собой через арочные углубления 8, вь 1 полненные на перегородках 1 со стороны, обращенной к полу. Отдельные модули соединяются между собой с помощью грибовидных выступов 9, размещенных по двум смежным сторонам модуля, и соответствующих им отверстий 10 - по двум другим смежным сторонам.Указанная полезная модель повышает эффективность очистки обуви за счет предупреждения забивания ячеек грязью и мокрым снегом, что также повышает его антискользящие свойства. Конструкция ячейки коврика позволяет эффективно удалять грязь с подошв обуви со сложным рельефом поверхности и с тонких каблуков, а при использовании в душевых, бассейнах и ванных комнатах увеличивает массирующее воздействие на подошвы ног. Сборка модулей коврика возможна как в ширину, так и в длину.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
