Устройство для зажима ленточных пил

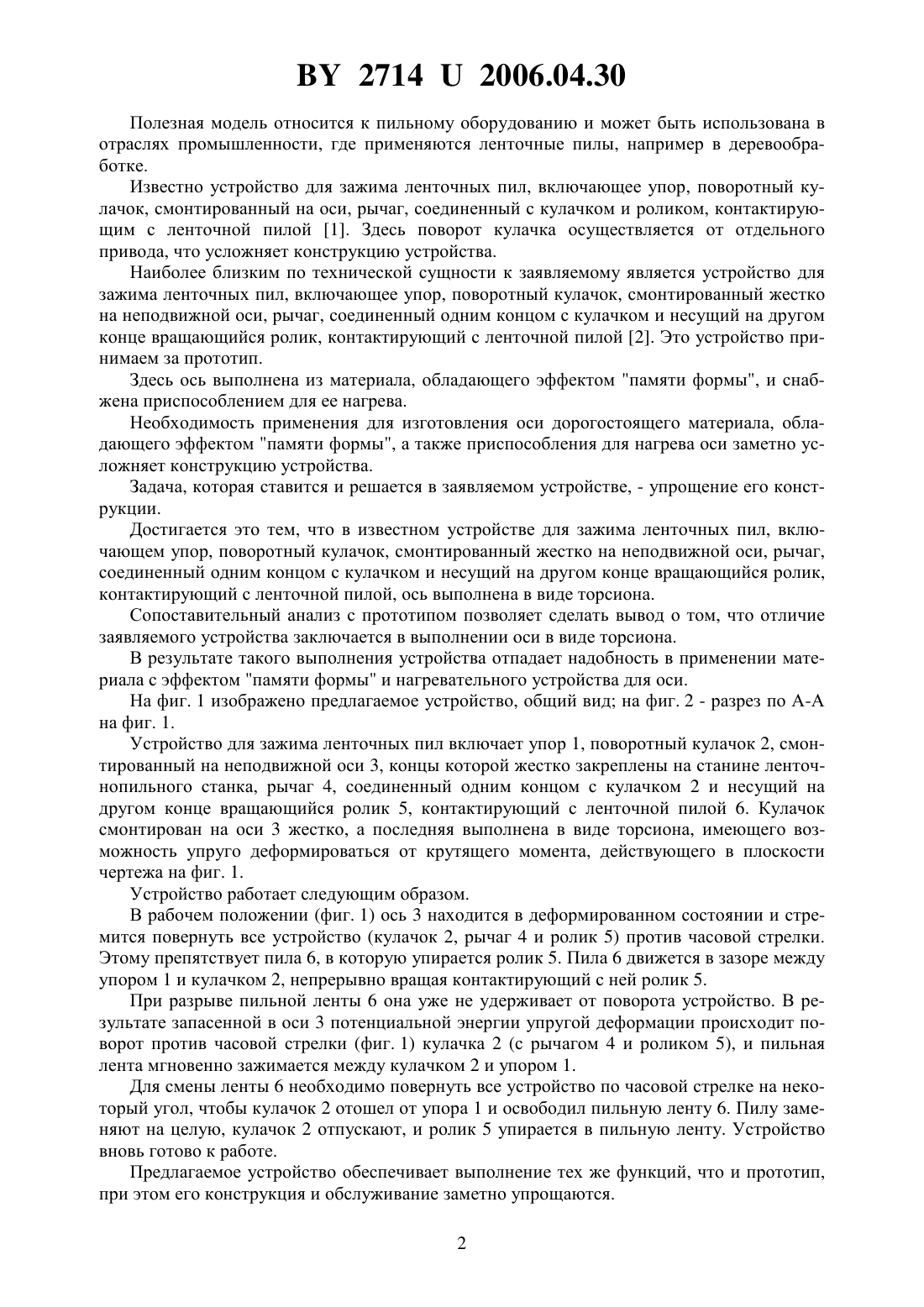

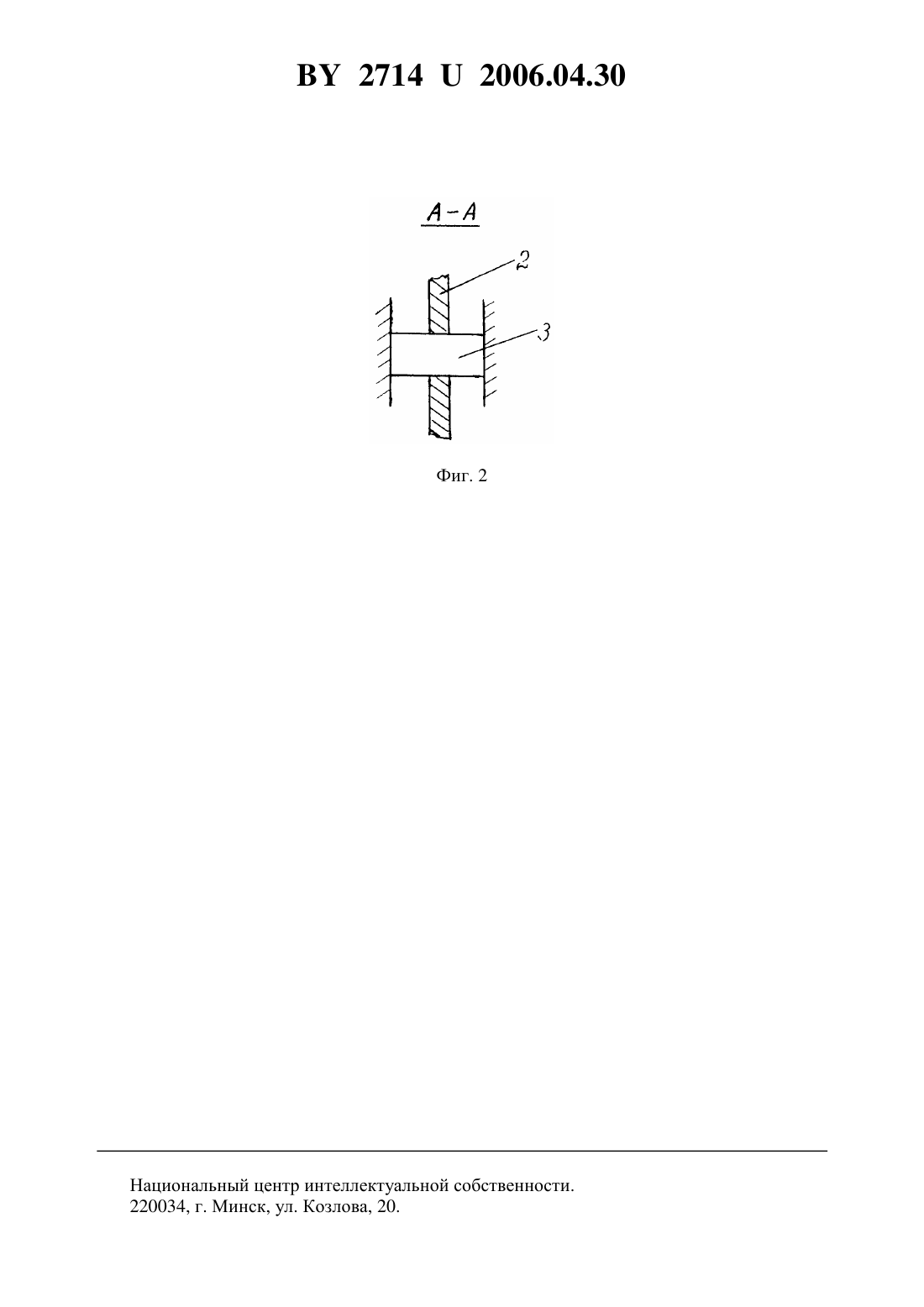

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАЖИМА ЛЕНТОЧНЫХ ПИЛ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) Устройство для зажима ленточных пил, включающее упор, поворотный кулачок,смонтированный жестко на неподвижной оси, рычаг, соединенный одним концом с кулачком и несущий на другом конце вращающийся ролик, контактирующий с ленточной пилой, отличающееся тем, что ось выполнена в виде торсиона. 27142006.04.30 Полезная модель относится к пильному оборудованию и может быть использована в отраслях промышленности, где применяются ленточные пилы, например в деревообработке. Известно устройство для зажима ленточных пил, включающее упор, поворотный кулачок, смонтированный на оси, рычаг, соединенный с кулачком и роликом, контактирующим с ленточной пилой 1. Здесь поворот кулачка осуществляется от отдельного привода, что усложняет конструкцию устройства. Наиболее близким по технической сущности к заявляемому является устройство для зажима ленточных пил, включающее упор, поворотный кулачок, смонтированный жестко на неподвижной оси, рычаг, соединенный одним концом с кулачком и несущий на другом конце вращающийся ролик, контактирующий с ленточной пилой 2. Это устройство принимаем за прототип. Здесь ось выполнена из материала, обладающего эффектом памяти формы, и снабжена приспособлением для ее нагрева. Необходимость применения для изготовления оси дорогостоящего материала, обладающего эффектом памяти формы, а также приспособления для нагрева оси заметно усложняет конструкцию устройства. Задача, которая ставится и решается в заявляемом устройстве, - упрощение его конструкции. Достигается это тем, что в известном устройстве для зажима ленточных пил, включающем упор, поворотный кулачок, смонтированный жестко на неподвижной оси, рычаг,соединенный одним концом с кулачком и несущий на другом конце вращающийся ролик,контактирующий с ленточной пилой, ось выполнена в виде торсиона. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что отличие заявляемого устройства заключается в выполнении оси в виде торсиона. В результате такого выполнения устройства отпадает надобность в применении материала с эффектом памяти формы и нагревательного устройства для оси. На фиг. 1 изображено предлагаемое устройство, общий вид на фиг. 2 - разрез по А-А на фиг. 1. Устройство для зажима ленточных пил включает упор 1, поворотный кулачок 2, смонтированный на неподвижной оси 3, концы которой жестко закреплены на станине ленточнопильного станка, рычаг 4, соединенный одним концом с кулачком 2 и несущий на другом конце вращающийся ролик 5, контактирующий с ленточной пилой 6. Кулачок смонтирован на оси 3 жестко, а последняя выполнена в виде торсиона, имеющего возможность упруго деформироваться от крутящего момента, действующего в плоскости чертежа на фиг. 1. Устройство работает следующим образом. В рабочем положении (фиг. 1) ось 3 находится в деформированном состоянии и стремится повернуть все устройство (кулачок 2, рычаг 4 и ролик 5) против часовой стрелки. Этому препятствует пила 6, в которую упирается ролик 5. Пила 6 движется в зазоре между упором 1 и кулачком 2, непрерывно вращая контактирующий с ней ролик 5. При разрыве пильной ленты 6 она уже не удерживает от поворота устройство. В результате запасенной в оси 3 потенциальной энергии упругой деформации происходит поворот против часовой стрелки (фиг. 1) кулачка 2 (с рычагом 4 и роликом 5), и пильная лента мгновенно зажимается между кулачком 2 и упором 1. Для смены ленты 6 необходимо повернуть все устройство по часовой стрелке на некоторый угол, чтобы кулачок 2 отошел от упора 1 и освободил пильную ленту 6. Пилу заменяют на целую, кулачок 2 отпускают, и ролик 5 упирается в пильную ленту. Устройство вновь готово к работе. Предлагаемое устройство обеспечивает выполнение тех же функций, что и прототип,при этом его конструкция и обслуживание заметно упрощаются. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
