Емкость для упаковки ленточных магнитных носителей записи, намотанных на сердцевину

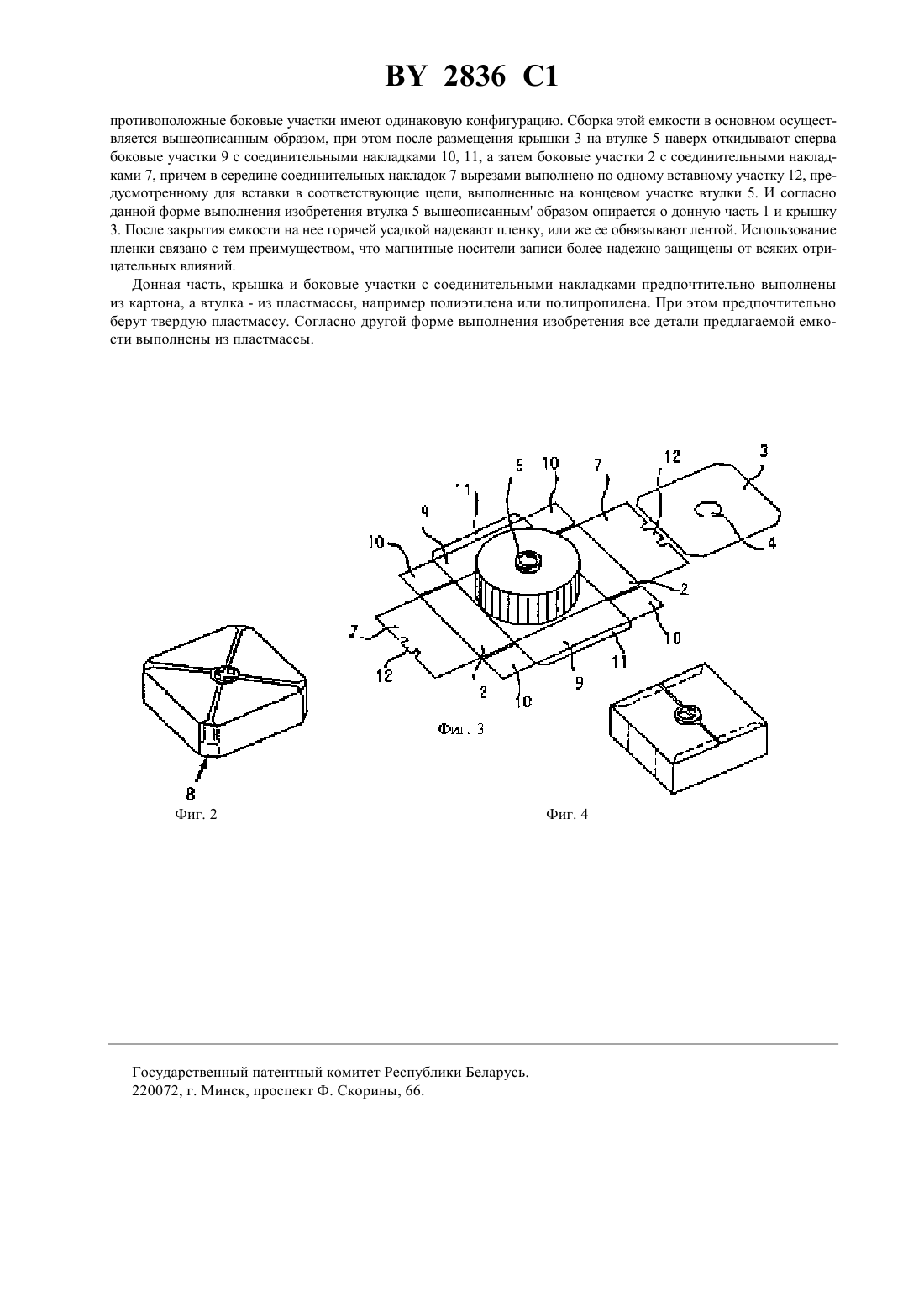

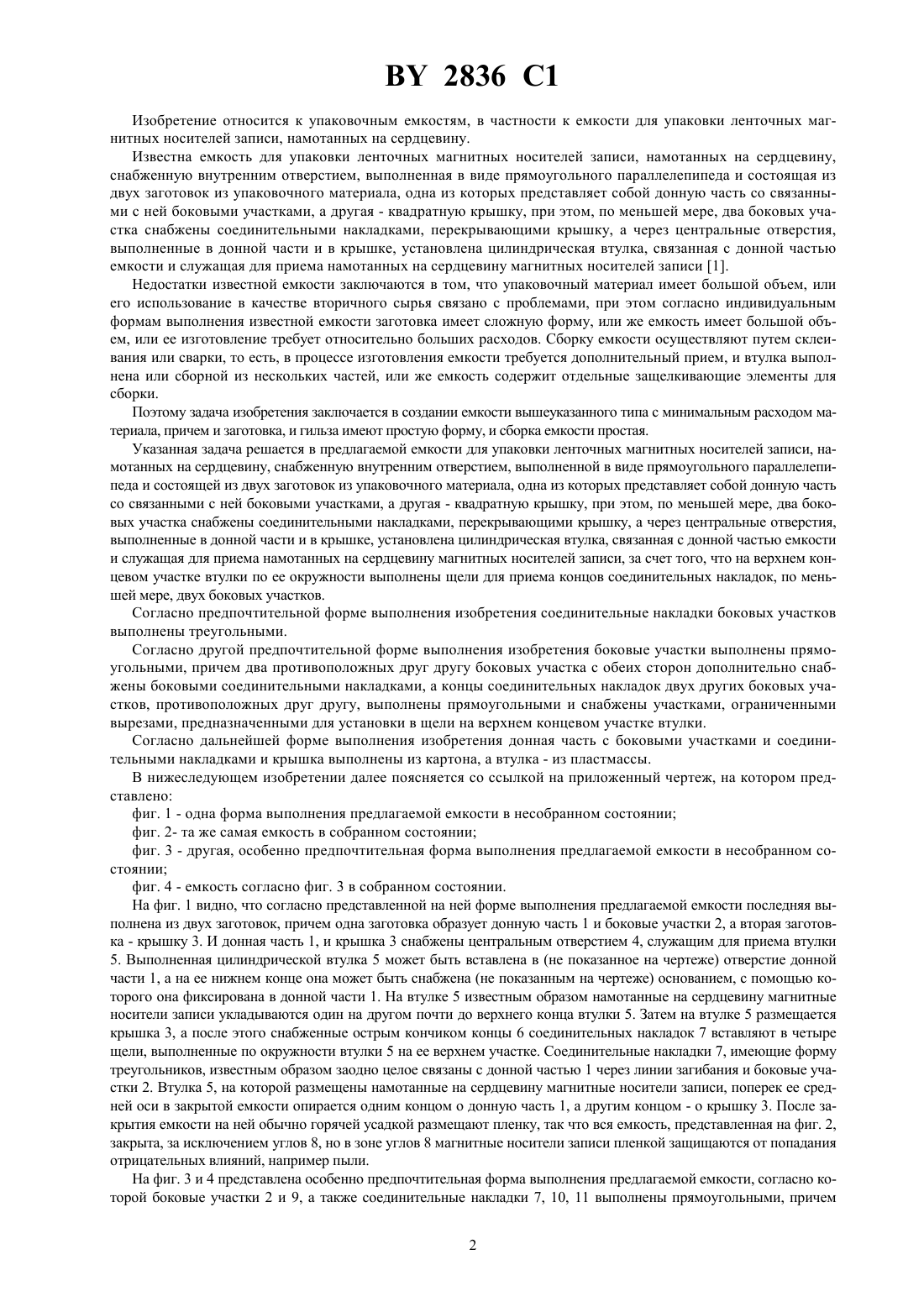

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ЕМКОСТЬ ДЛЯ УПАКОВКИ ЛЕНТОЧНЫХ МАГНИТНЫХ НОСИТЕЛЕЙ ЗАПИСИ, НАМОТАННЫХ НА СЕРДЦЕВИНУ(71) Заявитель ЭМТЕК Магнетикс ГмбХ(72) Авторы Аугуст ЛИПОЛЬД , Хартмут ТИЛЕ(73) Патентообладатель ЭМТЕК Магнетикс ГмбХ(57) 1. Емкость для упаковки ленточных магнитных носителей записи, намотанных на сердцевину, снабженную внутренним отверстием, выполненная в виде прямоугольного параллелепипеда и состоящая из двух заготовок из упаковочного материала, одна из которых представляет собой донную часть со связанными с ней боковыми участками, а другаяквадратную крышку, при этом, по меньшей мере, два боковых участка снабжены соединительными накладками, перекрывающими крышку, а через центральные отверстия, выполненные в донной части и в крышке, установлена цилиндрическая втулка, связанная с донной частью емкости и служащая для приема намотанных на сердцевину магнитных носителей записи, отличающаяся тем, что на верхнем концевом участке втулки по ее окружности выполнены щели для приема концов соединительных накладок, по меньшей мере, двух боковых участков. 2. Емкость по п. 1, отличающаяся тем, что соединительные накладки боковых участков выполнены треугольными. 3. Емкость по п. 1, отличающаяся тем, что боковые участки выполнены прямоугольными, причем два противоположных друг другу боковых участка с обеих сторон дополнительно снабжены боковыми соединительными накладками, а концы соединительных накладок двух других боковых участков, противоположных друг другу, выполнены прямоугольными и снабжены участками, ограниченными вырезами, предназначенными для установки в щели на верхнем концевом участке втулки. 4. Емкость по одному из пп. 1-3, отличающаяся тем, что донная часть с боковыми участками и соединительными накладками и крышка выполнены из картона, а втулкаиз пластмассы. 2836 1 Изобретение относится к упаковочным емкостям, в частности к емкости для упаковки ленточных магнитных носителей записи, намотанных на сердцевину. Известна емкость для упаковки ленточных магнитных носителей записи, намотанных на сердцевину,снабженную внутренним отверстием, выполненная в виде прямоугольного параллелепипеда и состоящая из двух заготовок из упаковочного материала, одна из которых представляет собой донную часть со связанными с ней боковыми участками, а другая - квадратную крышку, при этом, по меньшей мере, два боковых участка снабжены соединительными накладками, перекрывающими крышку, а через центральные отверстия,выполненные в донной части и в крышке, установлена цилиндрическая втулка, связанная с донной частью емкости и служащая для приема намотанных на сердцевину магнитных носителей записи 1. Недостатки известной емкости заключаются в том, что упаковочный материал имеет большой объем, или его использование в качестве вторичного сырья связано с проблемами, при этом согласно индивидуальным формам выполнения известной емкости заготовка имеет сложную форму, или же емкость имеет большой объем, или ее изготовление требует относительно больших расходов. Сборку емкости осуществляют путем склеивания или сварки, то есть, в процессе изготовления емкости требуется дополнительный прием, и втулка выполнена или сборной из нескольких частей, или же емкость содержит отдельные защелкивающие элементы для сборки. Поэтому задача изобретения заключается в создании емкости вышеуказанного типа с минимальным расходом материала, причем и заготовка, и гильза имеют простую форму, и сборка емкости простая. Указанная задача решается в предлагаемой емкости для упаковки ленточных магнитных носителей записи, намотанных на сердцевину, снабженную внутренним отверстием, выполненной в виде прямоугольного параллелепипеда и состоящей из двух заготовок из упаковочного материала, одна из которых представляет собой донную часть со связанными с ней боковыми участками, а другая - квадратную крышку, при этом, по меньшей мере, два боковых участка снабжены соединительными накладками, перекрывающими крышку, а через центральные отверстия,выполненные в донной части и в крышке, установлена цилиндрическая втулка, связанная с донной частью емкости и служащая для приема намотанных на сердцевину магнитных носителей записи, за счет того, что на верхнем концевом участке втулки по ее окружности выполнены щели для приема концов соединительных накладок, по меньшей мере, двух боковых участков. Согласно предпочтительной форме выполнения изобретения соединительные накладки боковых участков выполнены треугольными. Согласно другой предпочтительной форме выполнения изобретения боковые участки выполнены прямоугольными, причем два противоположных друг другу боковых участка с обеих сторон дополнительно снабжены боковыми соединительными накладками, а концы соединительных накладок двух других боковых участков, противоположных друг другу, выполнены прямоугольными и снабжены участками, ограниченными вырезами, предназначенными для установки в щели на верхнем концевом участке втулки. Согласно дальнейшей форме выполнения изобретения донная часть с боковыми участками и соединительными накладками и крышка выполнены из картона, а втулка - из пластмассы. В нижеследующем изобретении далее поясняется со ссылкой на приложенный чертеж, на котором представлено фиг. 1 - одна форма выполнения предлагаемой емкости в несобранном состоянии фиг. 2- та же самая емкость в собранном состоянии фиг. 3 - другая, особенно предпочтительная форма выполнения предлагаемой емкости в несобранном состоянии фиг. 4 - емкость согласно фиг. 3 в собранном состоянии. На фиг. 1 видно, что согласно представленной на ней форме выполнения предлагаемой емкости последняя выполнена из двух заготовок, причем одна заготовка образует донную часть 1 и боковые участки 2, а вторая заготовка - крышку 3. И донная часть 1, и крышка 3 снабжены центральным отверстием 4, служащим для приема втулки 5. Выполненная цилиндрической втулка 5 может быть вставлена в (не показанное на чертеже) отверстие донной части 1, а на ее нижнем конце она может быть снабжена (не показанным на чертеже) основанием, с помощью которого она фиксирована в донной части 1. На втулке 5 известным образом намотанные на сердцевину магнитные носители записи укладываются один на другом почти до верхнего конца втулки 5. Затем на втулке 5 размещается крышка 3, а после этого снабженные острым кончиком концы 6 соединительных накладок 7 вставляют в четыре щели, выполненные по окружности втулки 5 на ее верхнем участке. Соединительные накладки 7, имеющие форму треугольников, известным образом заодно целое связаны с донной частью 1 через линии загибания и боковые участки 2. Втулка 5, на которой размещены намотанные на сердцевину магнитные носители записи, поперек ее средней оси в закрытой емкости опирается одним концом о донную часть 1, а другим концом - о крышку 3. После закрытия емкости на ней обычно горячей усадкой размещают пленку, так что вся емкость, представленная на фиг. 2,закрыта, за исключением углов 8, но в зоне углов 8 магнитные носители записи пленкой защищаются от попадания отрицательных влияний, например пыли. На фиг. 3 и 4 представлена особенно предпочтительная форма выполнения предлагаемой емкости, согласно которой боковые участки 2 и 9, а также соединительные накладки 7, 10, 11 выполнены прямоугольными, причем 2 2836 1 противоположные боковые участки имеют одинаковую конфигурацию. Сборка этой емкости в основном осуществляется вышеописанным образом, при этом после размещения крышки 3 на втулке 5 наверх откидывают сперва боковые участки 9 с соединительными накладками 10, 11, а затем боковые участки 2 с соединительными накладками 7, причем в середине соединительных накладок 7 вырезами выполнено по одному вставному участку 12, предусмотренному для вставки в соответствующие щели, выполненные на концевом участке втулки 5. И согласно данной форме выполнения изобретения втулка 5 вышеописанным образом опирается о донную часть 1 и крышку 3. После закрытия емкости на нее горячей усадкой надевают пленку, или же ее обвязывают лентой. Использование пленки связано с тем преимуществом, что магнитные носители записи более надежно защищены от всяких отрицательных влияний. Донная часть, крышка и боковые участки с соединительными накладками предпочтительно выполнены из картона, а втулка - из пластмассы, например полиэтилена или полипропилена. При этом предпочтительно берут твердую пластмассу. Согласно другой форме выполнения изобретения все детали предлагаемой емкости выполнены из пластмассы. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
