Способ зажима тонкостенных трубчатых деталей

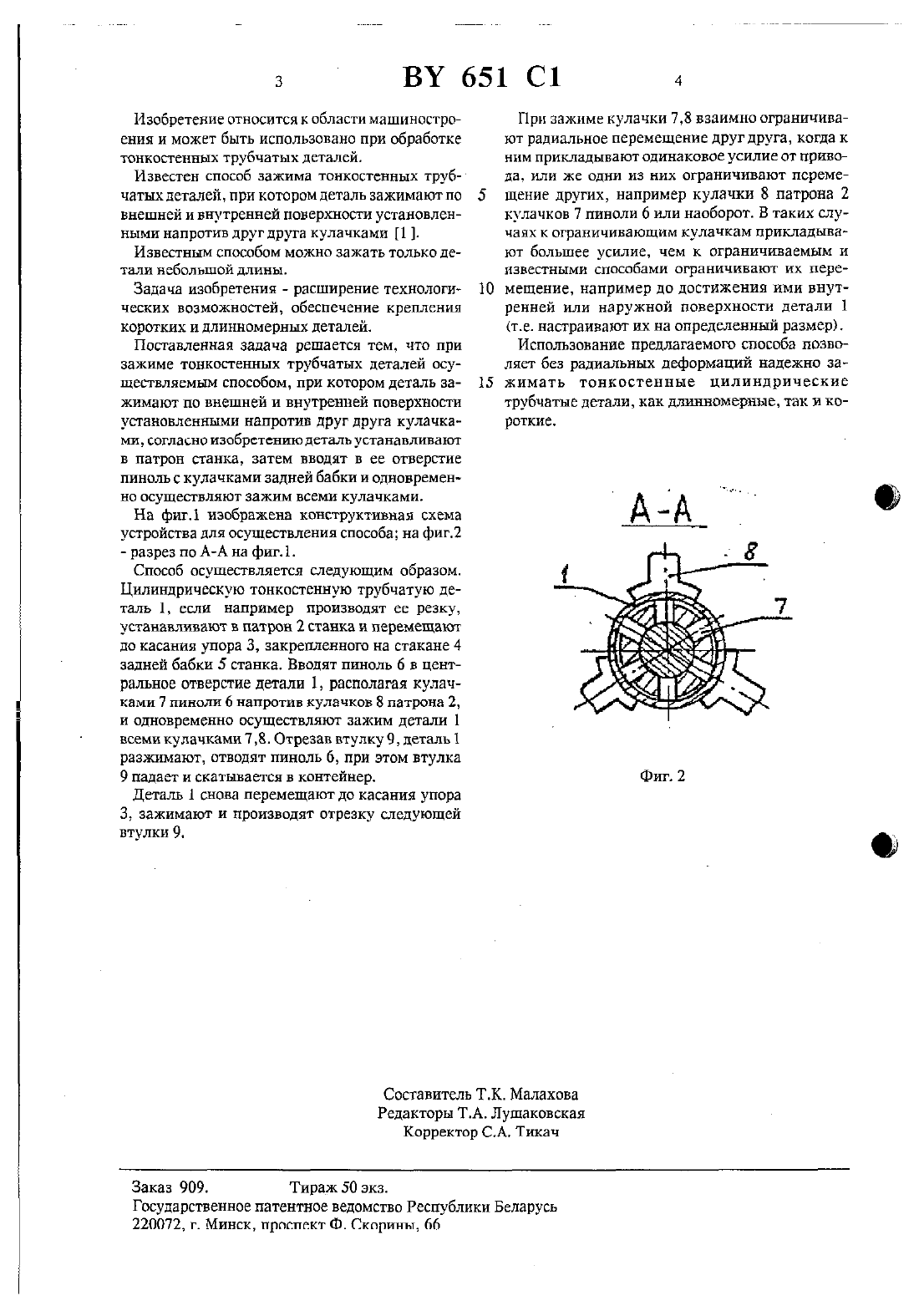

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(54) СПОСОБ ЗАЖИМА ТОНКОСТЕННЫХ ТРУБЧАТЫХ ДЕТАЛЕЙ(71) Заявитель Минский дважды ордена Ленина и ордена Октябрьской Революции автомобильный завод (В)(73) Патентообладатель Минский дважды ордена Ленина и ордена Октябрьской Революции автомобильный завод (ВТ)Способ зажима тонкостенных трубчатых деталей, при котором деталь зажимают по внешней И ВНУТРЕННЕЙ ПОВЕРХНОСТИ УСТННОВЛСННЫМИ напротив ДРУГ друга кулачками, отличающийсятем, что деталь устанавливают в патрон станка (56) А.с. СССР 554085, кл. В 23 В 31/12, 1977.ЗаТеМ ВВОДЯТ В ЕЕ ОТВЕРСТИЕ ПИНОЛЬ С кулачками задней бабки и одновременно осуществляют заЖИМ ВСЕМИ КУЛНЧКЗМИ.Изобретение относится к области машиностроения и может быть использовано при обработке тонкостенных трубчатых деталей.Известен способ зажима тонкостенных трубгчатых деталей, при котором деталь зажимают по внешней и внутренней поверхности установленными напротив друг друга кулачками 1 .Известным способом можно зажать только детали небольшой длины.Задача изобретения - расширение технологических возможностей, обеспечение крепления коротких и длинномерных деталей.Поставленная задача решается тем, что при зажиме тонкостенных трубчатых деталей осуществляемым способом, при котором деталь зажимают по внешней и внутренней поверхности установленными напротив друг друга кулачкаМИ, СОГЛЗСНО ИЗОБРСТСНИЮ ДСТЗЛЬ устанавливают в патрон станка, затем вводят в ее отверстие пиноль с кулачками задней бабки и одновременно осуществляют зажим всеми кулачками.На фит.1 изображена конструктивная схема устройства для осуществления способа на фигСпособ осуществляется следующим образом. цилиндрическую тонкостенную трубчатую деталь 1, если например производят ее резку,устанавливают в патрон 2 станка и перемещают до касания упора 3, закрепленного на стакане 4 задней бабки 5 станка. Вводят пиноль 6 в Центральное отверстие детали 1, располагая кулачками 7 пнноли 6 напротив кулачков 8 патрона 2,и одновременно осуществляют зажим детали 1 всеми кулачками 7 8. Отрезав втулку 9 , деталь 1 разжимают, отводят пиноль 6, при этом втулка 9 падает и скатывается в контейнер.Деталь 1 снова перемещают до касания упора З, зажимают и производят отрезку следующей втулки 9.При зажиме кулачки 7,8 взаимно ограничивают радиальное перемещение друг друга, когда к НИМ ПРИКЛНДЫЕЗЮТ ОДИНЗКОВОВ УСИЛИВ ОТ ПрИВОда, или же одни из них ограничивают перемещение других, например кулачки 8 патрона 2 кулачков 7 пиноли 6 или наоборот. В таких спуЧЗЯХ К ОГРЕНИЧИВЗЮЩИМ КУЛНЧКЗМ прикладывают большее усилие, чем к ограничиваемым и ИЗВССТНЫМИ способами ОГРННИЧИВЗЮТ ИХ перемещение, например до достижения ими внутренней или наружной поверхности детали 1(т.е. настраивают их на определенный размер), Использование предлагаемого способа позволяет без радиальных деформаций надежно зажимать тонкостенные цилиндрические трубчатые детали, как длинномерные. так и короткие.Государственное патентное ведомство Республики Беларусь
