Устройство пережатия рукавной оболочки и наложения металлического зажима

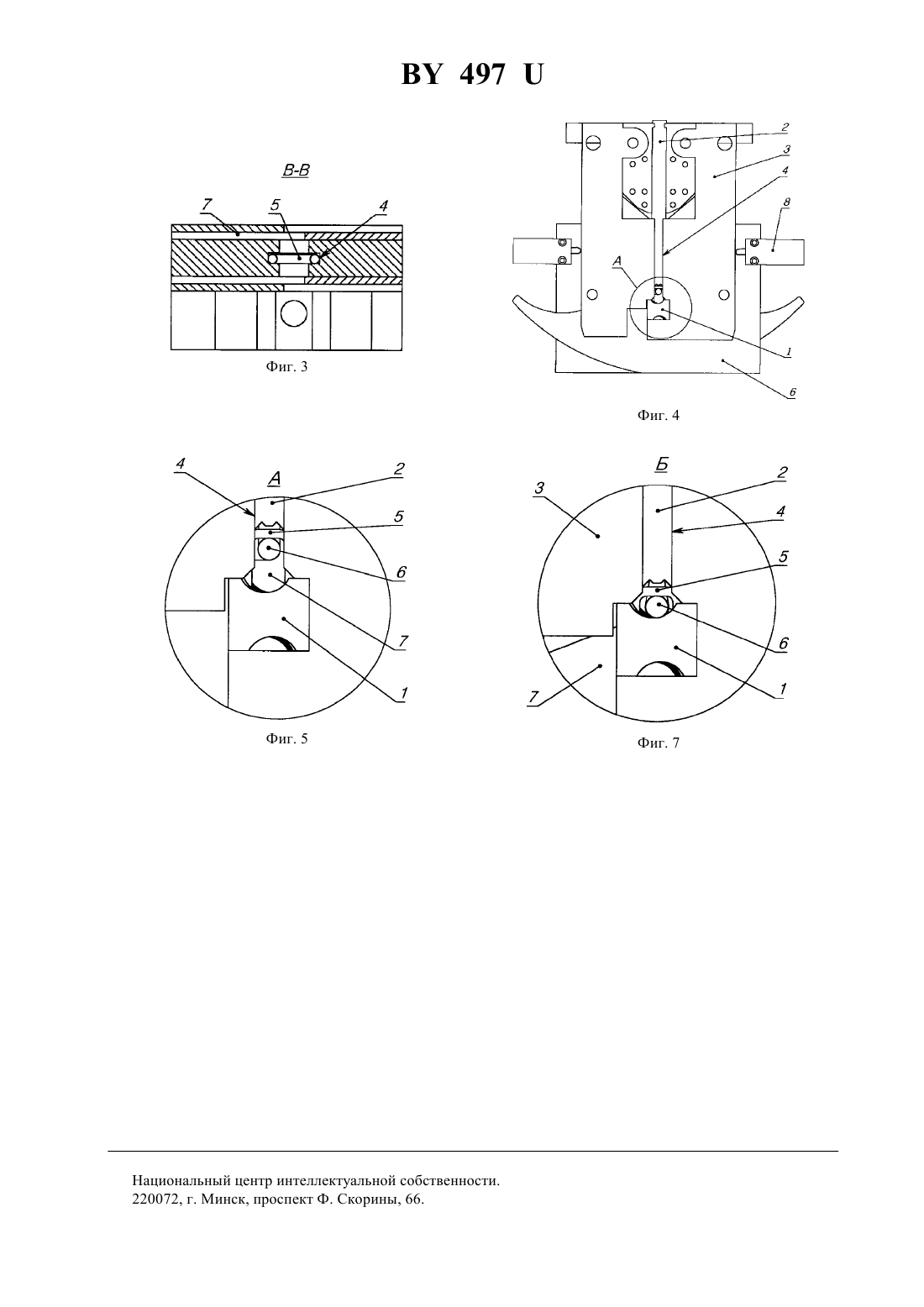

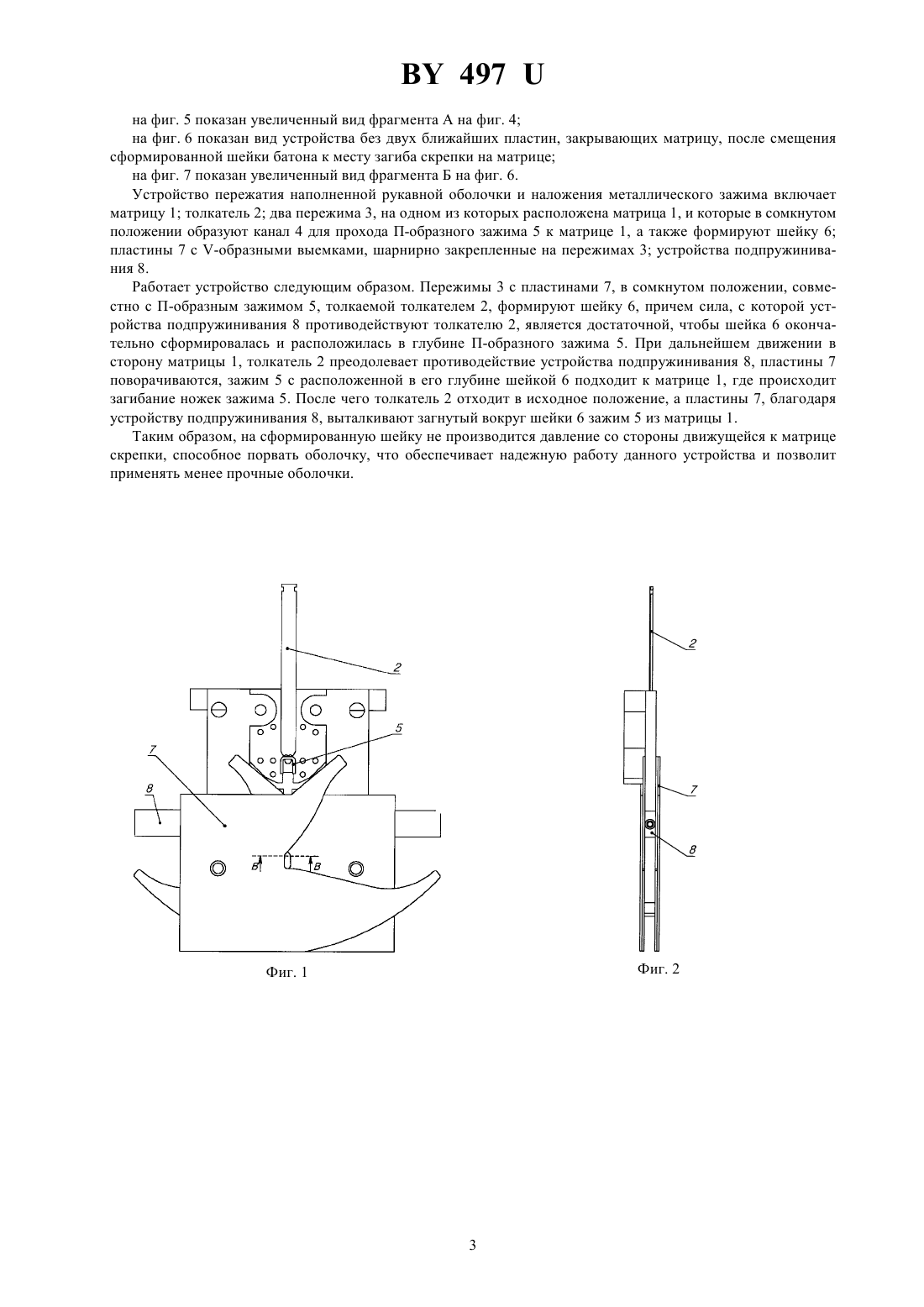

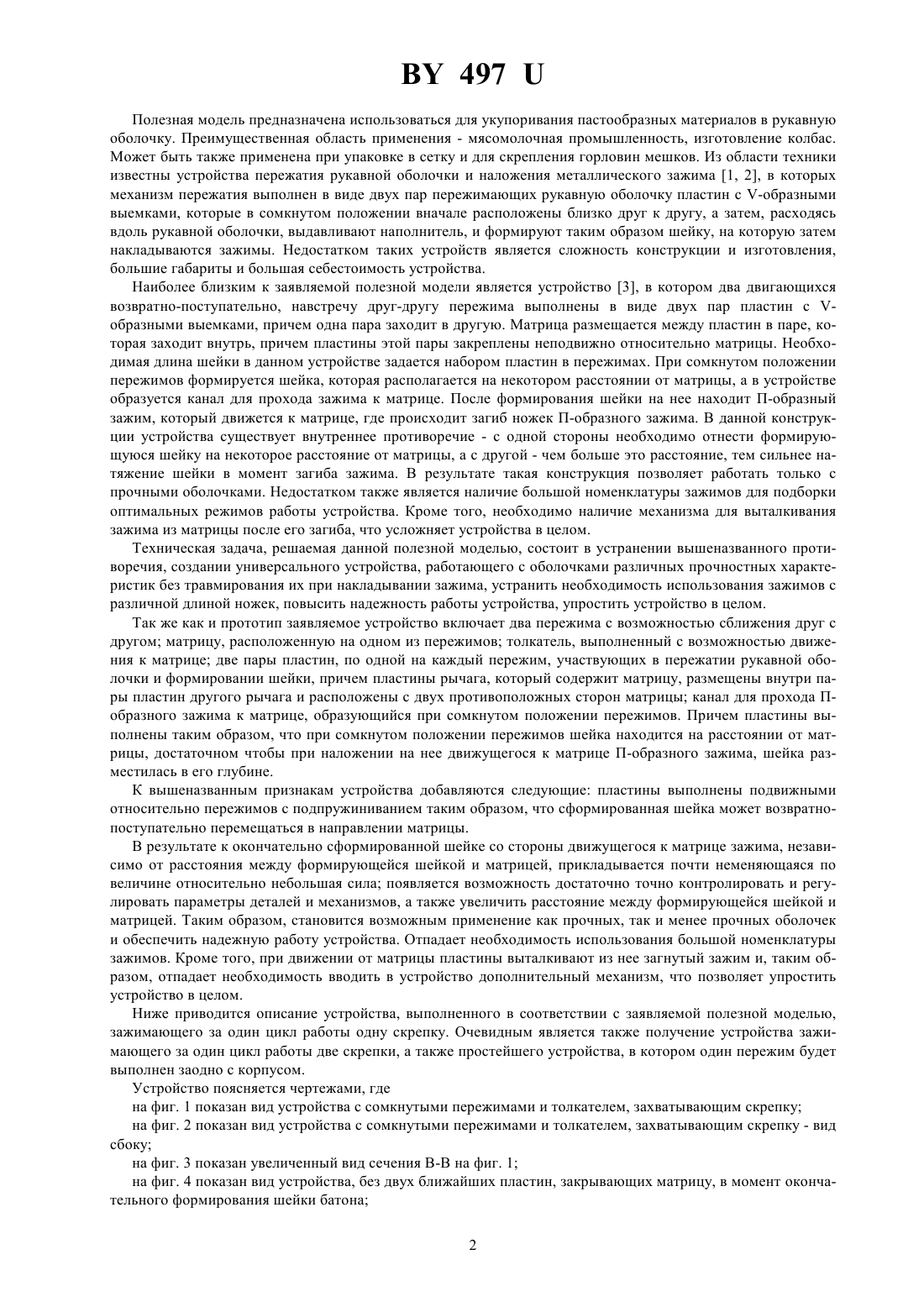

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПЕРЕЖАТИЯ РУКАВНОЙ ОБОЛОЧКИ И НАЛОЖЕНИЯ МЕТАЛЛИЧЕСКОГО ЗАЖИМА(57) Устройство пережатия рукавной оболочки и наложения металлического зажима, включающее два пережима с возможностью сближения друг с другом матрицу, расположенную на одном из пережимов толкатель, выполненный с возможностью движения к матрице две пары пластин, по одной на каждый пережим, участвующих в пережатии рукавной оболочки и формировании шейки, причем пластины рычага, который содержит матрицу, расположены между пластин другого рычага и с двух противоположных сторон матрицы канал для прохода П-образного зажима к матрице, образующийся при сомкнутом положении пережимов в котором пластины выполнены таким образом, что при сомкнутом положении пережимов шейка находится на расстоянии от матрицы, достаточном, чтобы при наложении на нее движущегося к матрице П-образного зажима шейка разместилась в его глубине, отличающееся тем, что пластины выполнены подвижными относительно пережимов с подпружиниванием таким образом, что сформированная шейка может возвратнопоступательно перемещаться в направлении матрицы. 497 Полезная модель предназначена использоваться для укупоривания пастообразных материалов в рукавную оболочку. Преимущественная область применения - мясомолочная промышленность, изготовление колбас. Может быть также применена при упаковке в сетку и для скрепления горловин мешков. Из области техники известны устройства пережатия рукавной оболочки и наложения металлического зажима 1, 2, в которых механизм пережатия выполнен в виде двух пар пережимающих рукавную оболочку пластин с -образными выемками, которые в сомкнутом положении вначале расположены близко друг к другу, а затем, расходясь вдоль рукавной оболочки, выдавливают наполнитель, и формируют таким образом шейку, на которую затем накладываются зажимы. Недостатком таких устройств является сложность конструкции и изготовления,большие габариты и большая себестоимость устройства. Наиболее близким к заявляемой полезной модели является устройство 3, в котором два двигающихся возвратно-поступательно, навстречу друг-другу пережима выполнены в виде двух пар пластин с образными выемками, причем одна пара заходит в другую. Матрица размещается между пластин в паре, которая заходит внутрь, причем пластины этой пары закреплены неподвижно относительно матрицы. Необходимая длина шейки в данном устройстве задается набором пластин в пережимах. При сомкнутом положении пережимов формируется шейка, которая располагается на некотором расстоянии от матрицы, а в устройстве образуется канал для прохода зажима к матрице. После формирования шейки на нее находит П-образный зажим, который движется к матрице, где происходит загиб ножек П-образного зажима. В данной конструкции устройства существует внутреннее противоречие - с одной стороны необходимо отнести формирующуюся шейку на некоторое расстояние от матрицы, а с другой - чем больше это расстояние, тем сильнее натяжение шейки в момент загиба зажима. В результате такая конструкция позволяет работать только с прочными оболочками. Недостатком также является наличие большой номенклатуры зажимов для подборки оптимальных режимов работы устройства. Кроме того, необходимо наличие механизма для выталкивания зажима из матрицы после его загиба, что усложняет устройства в целом. Техническая задача, решаемая данной полезной моделью, состоит в устранении вышеназванного противоречия, создании универсального устройства, работающего с оболочками различных прочностных характеристик без травмирования их при накладывании зажима, устранить необходимость использования зажимов с различной длиной ножек, повысить надежность работы устройства, упростить устройство в целом. Так же как и прототип заявляемое устройство включает два пережима с возможностью сближения друг с другом матрицу, расположенную на одном из пережимов толкатель, выполненный с возможностью движения к матрице две пары пластин, по одной на каждый пережим, участвующих в пережатии рукавной оболочки и формировании шейки, причем пластины рычага, который содержит матрицу, размещены внутри пары пластин другого рычага и расположены с двух противоположных сторон матрицы канал для прохода Побразного зажима к матрице, образующийся при сомкнутом положении пережимов. Причем пластины выполнены таким образом, что при сомкнутом положении пережимов шейка находится на расстоянии от матрицы, достаточном чтобы при наложении на нее движущегося к матрице П-образного зажима, шейка разместилась в его глубине. К вышеназванным признакам устройства добавляются следующие пластины выполнены подвижными относительно пережимов с подпружиниванием таким образом, что сформированная шейка может возвратнопоступательно перемещаться в направлении матрицы. В результате к окончательно сформированной шейке со стороны движущегося к матрице зажима, независимо от расстояния между формирующейся шейкой и матрицей, прикладывается почти неменяющаяся по величине относительно небольшая сила появляется возможность достаточно точно контролировать и регулировать параметры деталей и механизмов, а также увеличить расстояние между формирующейся шейкой и матрицей. Таким образом, становится возможным применение как прочных, так и менее прочных оболочек и обеспечить надежную работу устройства. Отпадает необходимость использования большой номенклатуры зажимов. Кроме того, при движении от матрицы пластины выталкивают из нее загнутый зажим и, таким образом, отпадает необходимость вводить в устройство дополнительный механизм, что позволяет упростить устройство в целом. Ниже приводится описание устройства, выполненного в соответствии с заявляемой полезной моделью,зажимающего за один цикл работы одну скрепку. Очевидным является также получение устройства зажимающего за один цикл работы две скрепки, а также простейшего устройства, в котором один пережим будет выполнен заодно с корпусом. Устройство поясняется чертежами, где на фиг. 1 показан вид устройства с сомкнутыми пережимами и толкателем, захватывающим скрепку на фиг. 2 показан вид устройства с сомкнутыми пережимами и толкателем, захватывающим скрепку - вид сбоку на фиг. 3 показан увеличенный вид сечения - на фиг. 1 на фиг. 4 показан вид устройства, без двух ближайших пластин, закрывающих матрицу, в момент окончательного формирования шейки батона 2 497 на фиг. 5 показан увеличенный вид фрагмента А на фиг. 4 на фиг. 6 показан вид устройства без двух ближайших пластин, закрывающих матрицу, после смещения сформированной шейки батона к месту загиба скрепки на матрице на фиг. 7 показан увеличенный вид фрагмента Б на фиг. 6. Устройство пережатия наполненной рукавной оболочки и наложения металлического зажима включает матрицу 1 толкатель 2 два пережима 3, на одном из которых расположена матрица 1, и которые в сомкнутом положении образуют канал 4 для прохода П-образного зажима 5 к матрице 1, а также формируют шейку 6 пластины 7 с -образными выемками, шарнирно закрепленные на пережимах 3 устройства подпружинивания 8. Работает устройство следующим образом. Пережимы 3 с пластинами 7, в сомкнутом положении, совместно с П-образным зажимом 5, толкаемой толкателем 2, формируют шейку 6, причем сила, с которой устройства подпружинивания 8 противодействуют толкателю 2, является достаточной, чтобы шейка 6 окончательно сформировалась и расположилась в глубине П-образного зажима 5. При дальнейшем движении в сторону матрицы 1, толкатель 2 преодолевает противодействие устройства подпружинивания 8, пластины 7 поворачиваются, зажим 5 с расположенной в его глубине шейкой 6 подходит к матрице 1, где происходит загибание ножек зажима 5. После чего толкатель 2 отходит в исходное положение, а пластины 7, благодаря устройству подпружинивания 8, выталкивают загнутый вокруг шейки 6 зажим 5 из матрицы 1. Таким образом, на сформированную шейку не производится давление со стороны движущейся к матрице скрепки, способное порвать оболочку, что обеспечивает надежную работу данного устройства и позволит применять менее прочные оболочки. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
