Поглотитель электромагнитного излучения

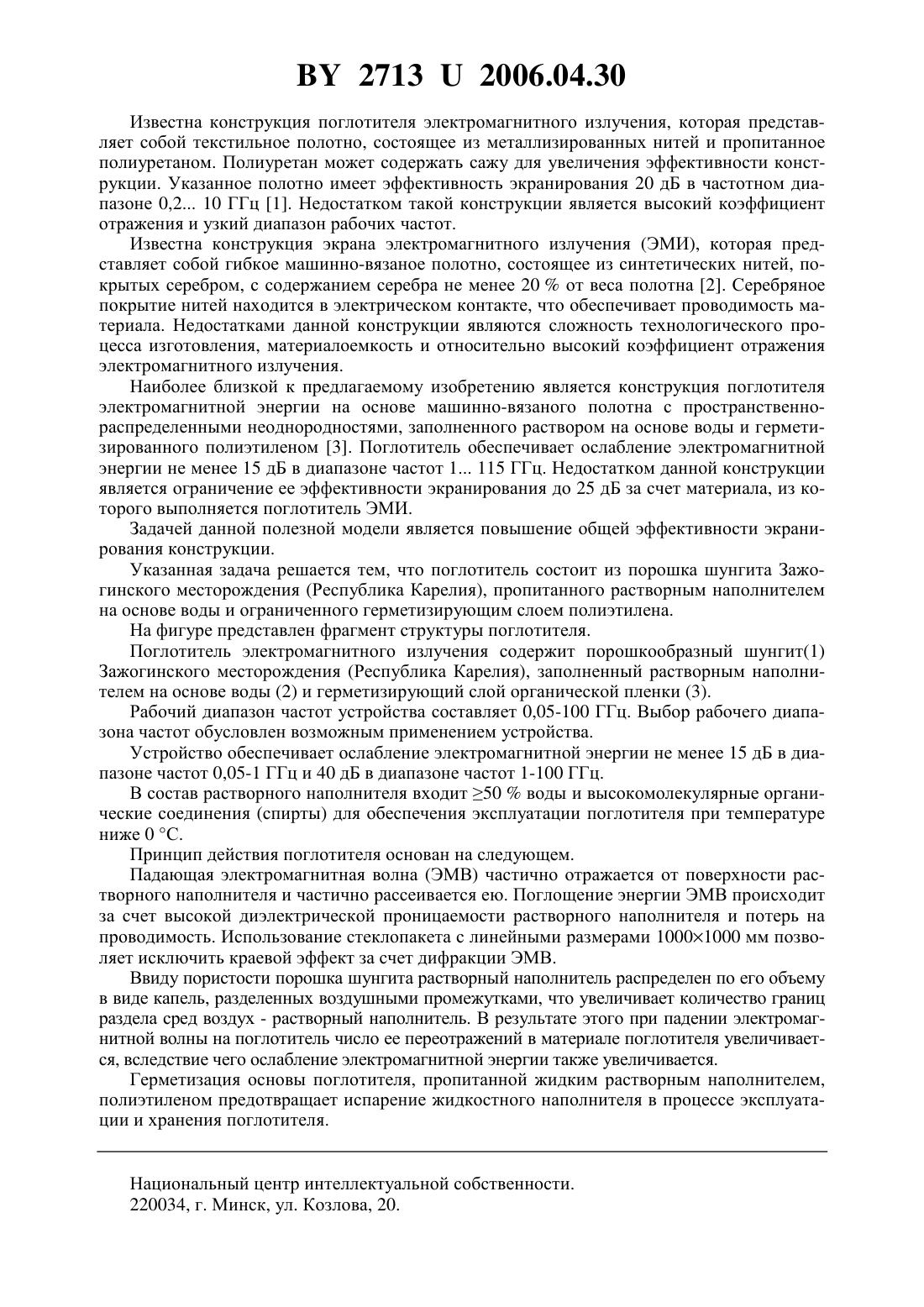

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Балаболов Геннадий ВасильевичЛыньков Леонид МихайловичКалинин Юрий КлавдиевичБороботько Тимофей ВалентиновичГузова Лариса Модестовна(72) Авторы Балаболов Геннадий ВасильевичЛыньков Леонид МихайловичКалинин Юрий Клавдиевич Бороботько Тимофей ВалентиновичГузова Лариса Модестовна ((73) Патентообладатели Балаболов Геннадий ВасильевичЛыньков Леонид МихайловичКалинин Юрий КлавдиевичБороботько Тимофей ВалентиновичГузова Лариса Модестовна(57) Поглотитель электромагнитного излучения, содержащий растворный наполнитель на основе воды и герметизирован слоем органической пленки, отличающийся тем, что дополнительно введен порошок шунгита. Полезная модель относится к устройствам антенной техники, в частности к устройствам для поглощения излучаемых антеной волн, и может быть использована для создания широкополосных поглотителей электромагнитного излучения для защиты биологических объектов от излучения естественных и антропогенных источников ЭМИ, обеспечения защиты информации и т.п. 27132006.04.30 Известна конструкция поглотителя электромагнитного излучения, которая представляет собой текстильное полотно, состоящее из металлизированных нитей и пропитанное полиуретаном. Полиуретан может содержать сажу для увеличения эффективности конструкции. Указанное полотно имеет эффективность экранирования 20 дБ в частотном диапазоне 0,2 10 ГГц 1. Недостатком такой конструкции является высокий коэффициент отражения и узкий диапазон рабочих частот. Известна конструкция экрана электромагнитного излучения (ЭМИ), которая представляет собой гибкое машинно-вязаное полотно, состоящее из синтетических нитей, покрытых серебром, с содержанием серебра не менее 20 от веса полотна 2. Серебряное покрытие нитей находится в электрическом контакте, что обеспечивает проводимость материала. Недостатками данной конструкции являются сложность технологического процесса изготовления, материалоемкость и относительно высокий коэффициент отражения электромагнитного излучения. Наиболее близкой к предлагаемому изобретению является конструкция поглотителя электромагнитной энергии на основе машинно-вязаного полотна с пространственнораспределенными неоднородностями, заполненного раствором на основе воды и герметизированного полиэтиленом 3. Поглотитель обеспечивает ослабление электромагнитной энергии не менее 15 дБ в диапазоне частот 1 115 ГГц. Недостатком данной конструкции является ограничение ее эффективности экранирования до 25 дБ за счет материала, из которого выполняется поглотитель ЭМИ. Задачей данной полезной модели является повышение общей эффективности экранирования конструкции. Указанная задача решается тем, что поглотитель состоит из порошка шунгита Зажогинского месторождения (Республика Карелия), пропитанного растворным наполнителем на основе воды и ограниченного герметизирующим слоем полиэтилена. На фигуре представлен фрагмент структуры поглотителя. Поглотитель электромагнитного излучения содержит порошкообразный шунгит(1) Зажогинского месторождения (Республика Карелия), заполненный растворным наполнителем на основе воды (2) и герметизирующий слой органической пленки (3). Рабочий диапазон частот устройства составляет 0,05-100 ГГц. Выбор рабочего диапазона частот обусловлен возможным применением устройства. Устройство обеспечивает ослабление электромагнитной энергии не менее 15 дБ в диапазоне частот 0,05-1 ГГц и 40 дБ в диапазоне частот 1-100 ГГц. В состав растворного наполнителя входит 50 воды и высокомолекулярные органические соединения (спирты) для обеспечения эксплуатации поглотителя при температуре ниже 0 С. Принцип действия поглотителя основан на следующем. Падающая электромагнитная волна (ЭМВ) частично отражается от поверхности растворного наполнителя и частично рассеивается ею. Поглощение энергии ЭМВ происходит за счет высокой диэлектрической проницаемости растворного наполнителя и потерь на проводимость. Использование стеклопакета с линейными размерами 10001000 мм позволяет исключить краевой эффект за счет дифракции ЭМВ. Ввиду пористости порошка шунгита растворный наполнитель распределен по его объему в виде капель, разделенных воздушными промежутками, что увеличивает количество границ раздела сред воздух - растворный наполнитель. В результате этого при падении электромагнитной волны на поглотитель число ее переотражений в материале поглотителя увеличивается, вследствие чего ослабление электромагнитной энергии также увеличивается. Герметизация основы поглотителя, пропитанной жидким растворным наполнителем,полиэтиленом предотвращает испарение жидкостного наполнителя в процессе эксплуатации и хранения поглотителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
