Устройство для перемещения брёвен по водной поверхности

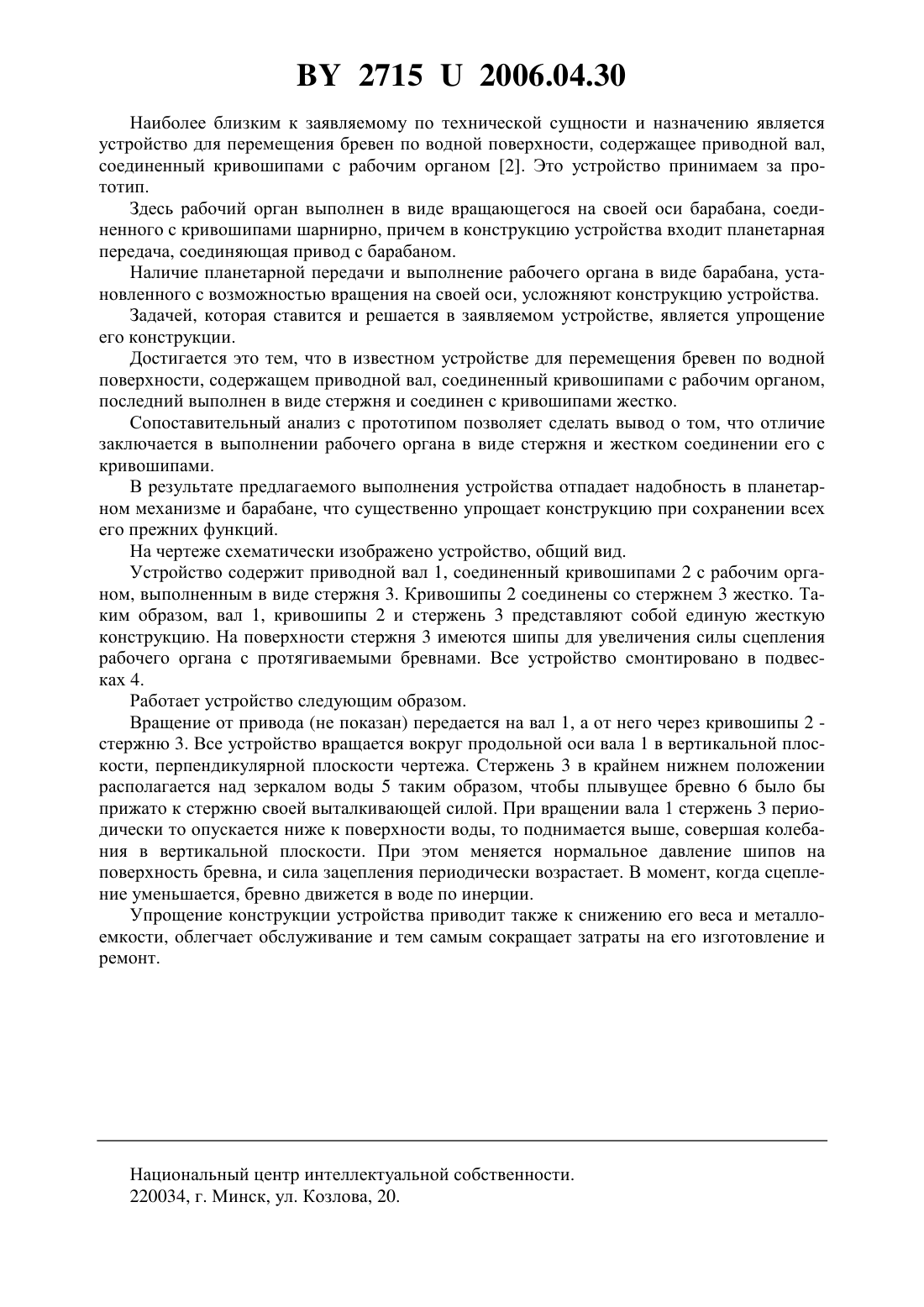

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ БРВЕН ПО ВОДНОЙ ПОВЕРХНОСТИ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) Устройство для перемещения бревен по водной поверхности, содержащее приводной вал, соединенный кривошипами с рабочим органом, отличающееся тем, что рабочий орган выполнен в виде стержня и соединен с кривошипами жестко. Полезная модель относится к лесной и деревообрабатывающей промышленности и может быть использована на бассейнах лесопильных цехов для принудительного перемещения бревен. Известно устройство для перемещения бревен по водной поверхности, содержащее барабан с шипами и привод 1. Здесь барабан установлен эксцентрично относительно его продольной оси, что обеспечивает колебания барабана в вертикальной плоскости при его вращении. Недостатком этого устройства является его большой вес, обусловленный большим диаметром барабана. 27152006.04.30 Наиболее близким к заявляемому по технической сущности и назначению является устройство для перемещения бревен по водной поверхности, содержащее приводной вал,соединенный кривошипами с рабочим органом 2. Это устройство принимаем за прототип. Здесь рабочий орган выполнен в виде вращающегося на своей оси барабана, соединенного с кривошипами шарнирно, причем в конструкцию устройства входит планетарная передача, соединяющая привод с барабаном. Наличие планетарной передачи и выполнение рабочего органа в виде барабана, установленного с возможностью вращения на своей оси, усложняют конструкцию устройства. Задачей, которая ставится и решается в заявляемом устройстве, является упрощение его конструкции. Достигается это тем, что в известном устройстве для перемещения бревен по водной поверхности, содержащем приводной вал, соединенный кривошипами с рабочим органом,последний выполнен в виде стержня и соединен с кривошипами жестко. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что отличие заключается в выполнении рабочего органа в виде стержня и жестком соединении его с кривошипами. В результате предлагаемого выполнения устройства отпадает надобность в планетарном механизме и барабане, что существенно упрощает конструкцию при сохранении всех его прежних функций. На чертеже схематически изображено устройство, общий вид. Устройство содержит приводной вал 1, соединенный кривошипами 2 с рабочим органом, выполненным в виде стержня 3. Кривошипы 2 соединены со стержнем 3 жестко. Таким образом, вал 1, кривошипы 2 и стержень 3 представляют собой единую жесткую конструкцию. На поверхности стержня 3 имеются шипы для увеличения силы сцепления рабочего органа с протягиваемыми бревнами. Все устройство смонтировано в подвесках 4. Работает устройство следующим образом. Вращение от привода (не показан) передается на вал 1, а от него через кривошипы 2 стержню 3. Все устройство вращается вокруг продольной оси вала 1 в вертикальной плоскости, перпендикулярной плоскости чертежа. Стержень 3 в крайнем нижнем положении располагается над зеркалом воды 5 таким образом, чтобы плывущее бревно 6 было бы прижато к стержню своей выталкивающей силой. При вращении вала 1 стержень 3 периодически то опускается ниже к поверхности воды, то поднимается выше, совершая колебания в вертикальной плоскости. При этом меняется нормальное давление шипов на поверхность бревна, и сила зацепления периодически возрастает. В момент, когда сцепление уменьшается, бревно движется в воде по инерции. Упрощение конструкции устройства приводит также к снижению его веса и металлоемкости, облегчает обслуживание и тем самым сокращает затраты на его изготовление и ремонт. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
