Транспортная упаковка бесконечных ленточных пил

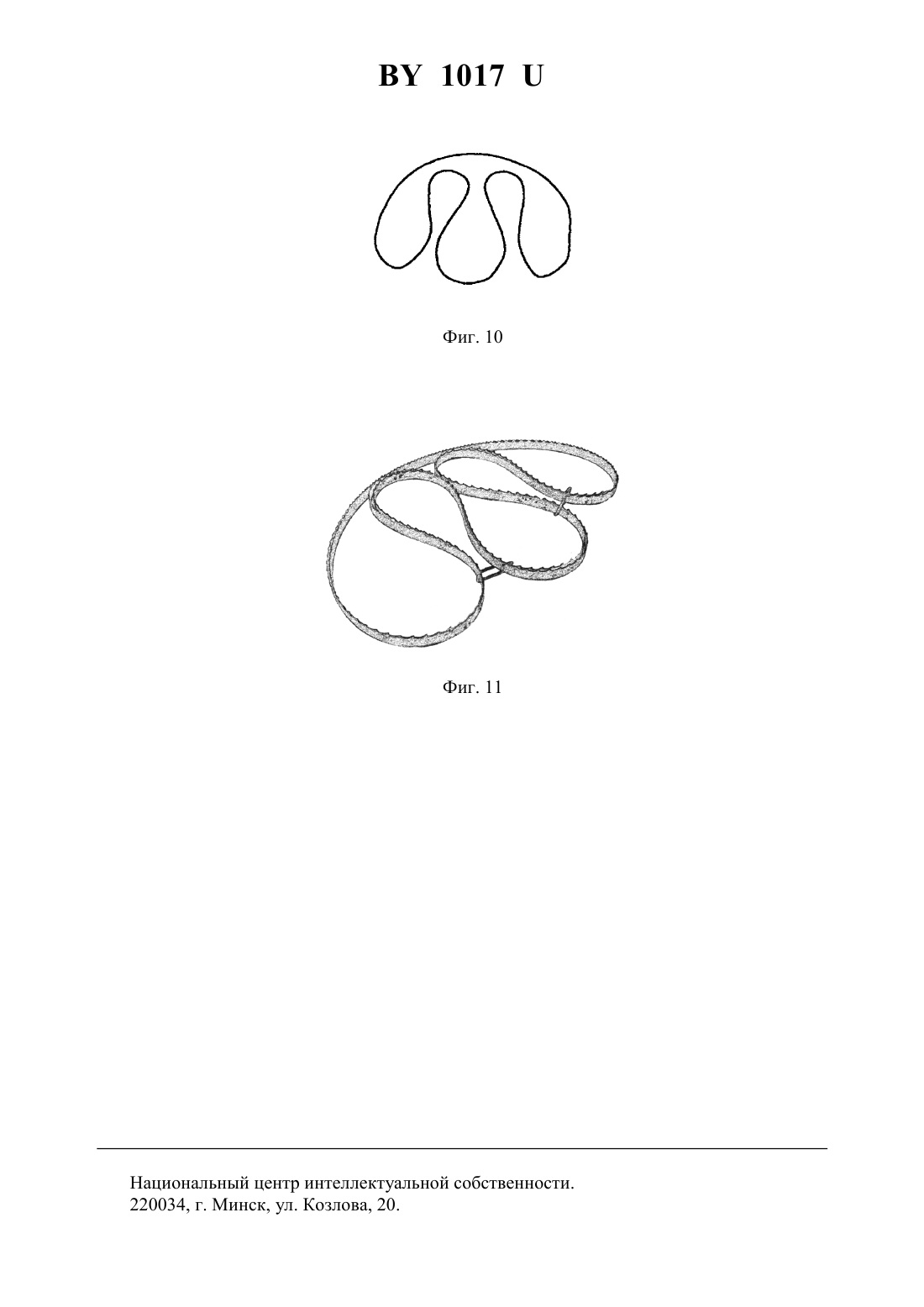

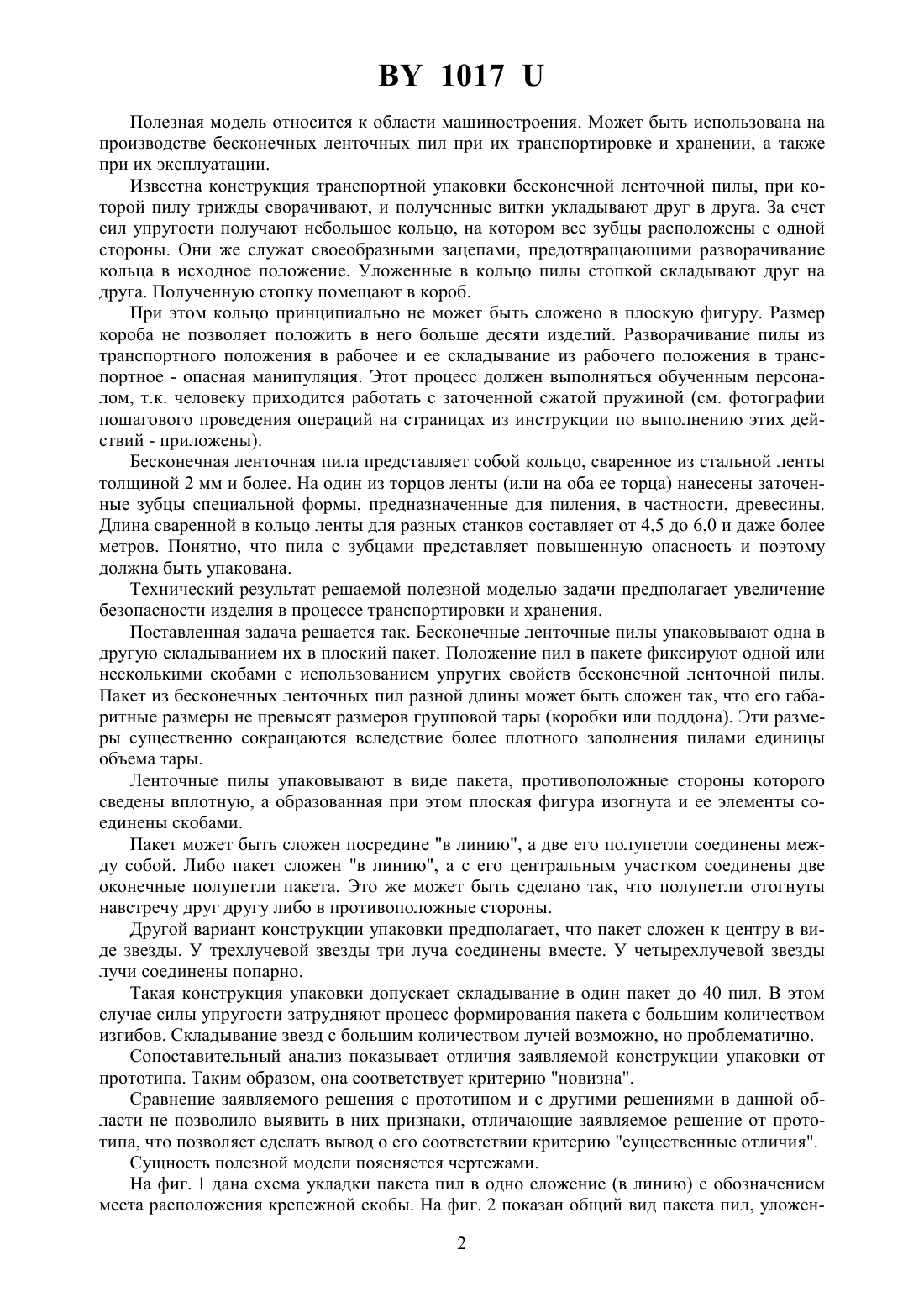

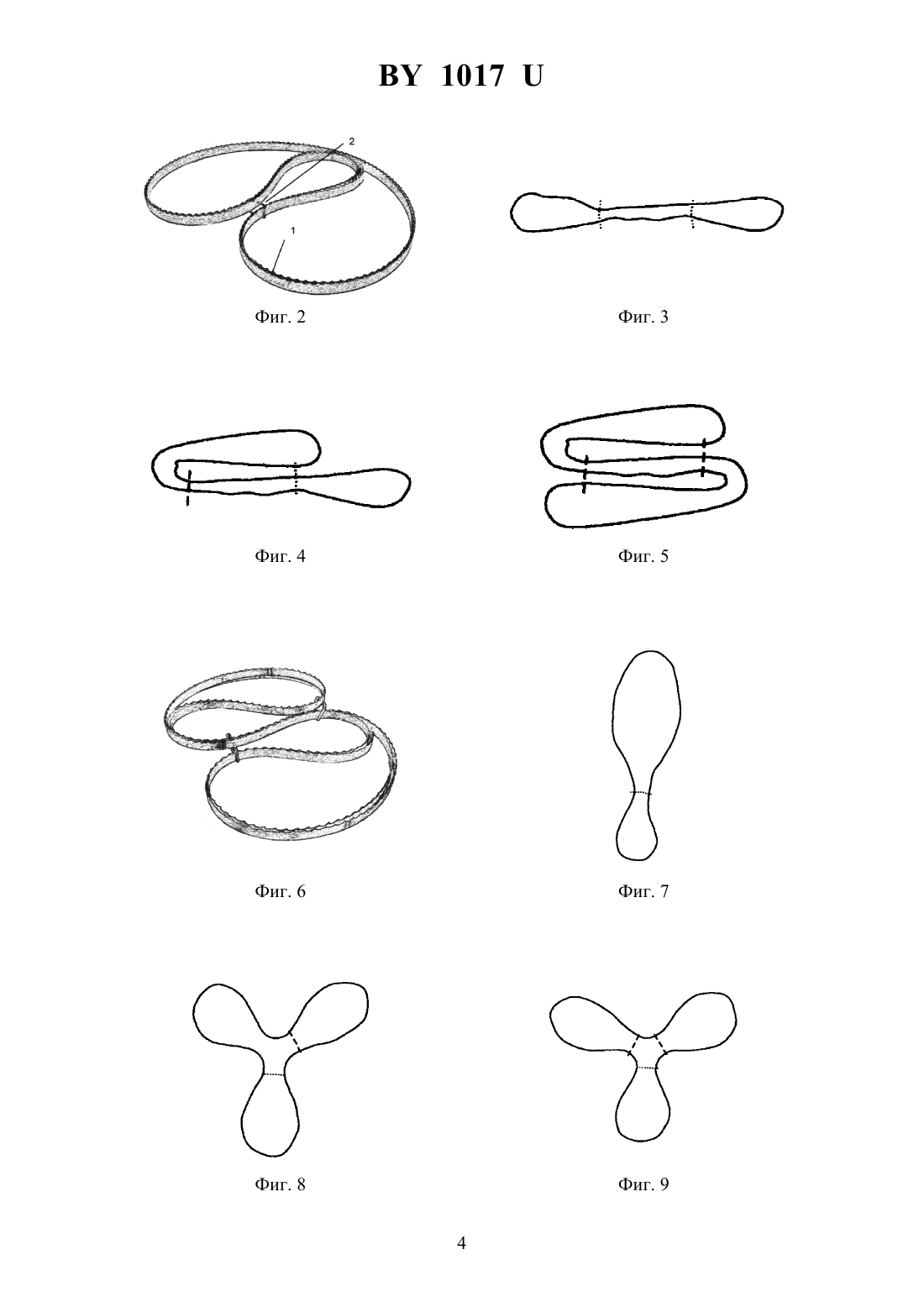

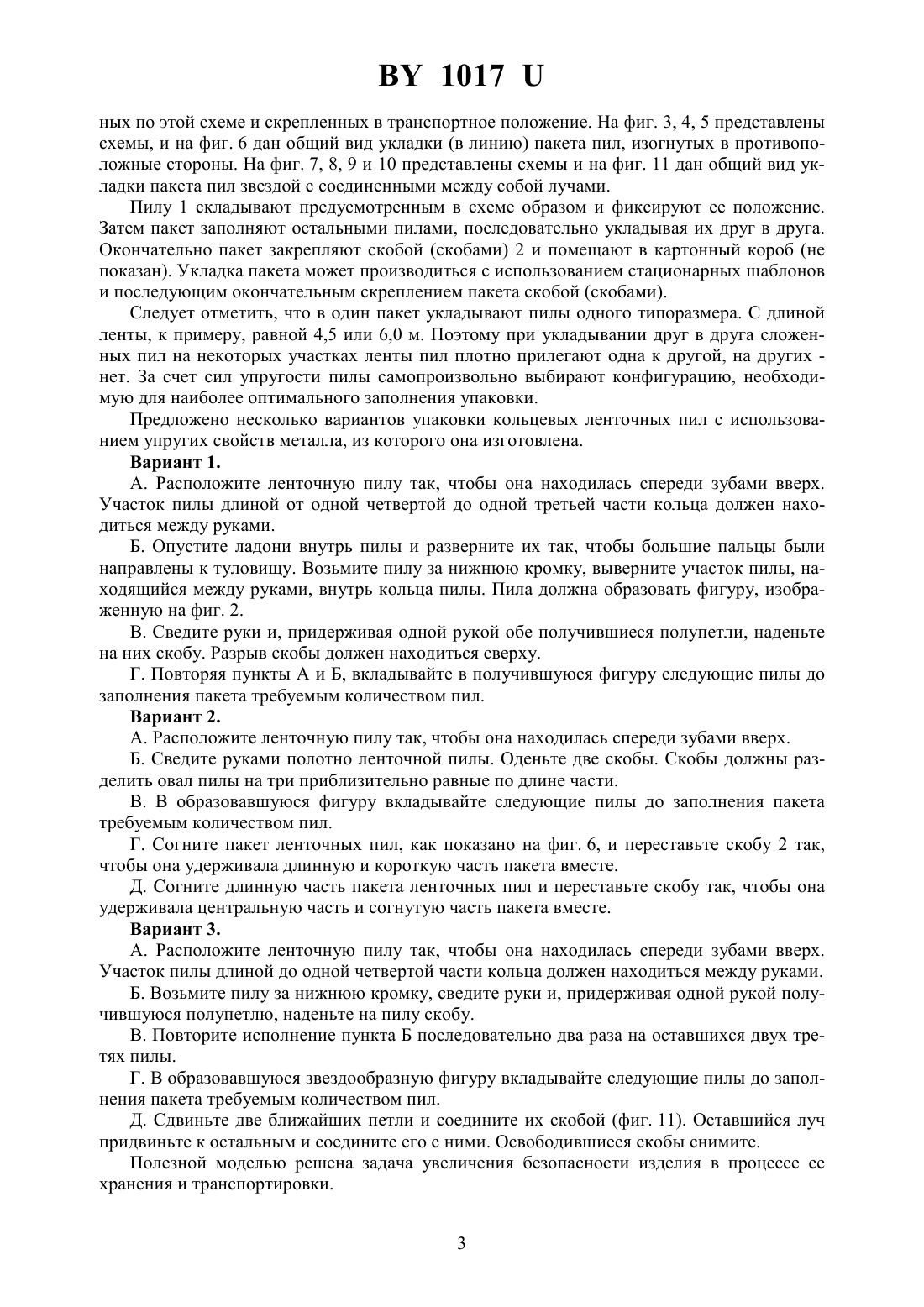

(54) ТРАНСПОРТНАЯ УПАКОВКА БЕСКОНЕЧНЫХ ЛЕНТОЧНЫХ ПИЛ(71) Заявитель Чернышев Юрий Николаевич(72) Авторы Чернышев Юрий Николаевич Стальбовский Георгий Иванович(73) Патентообладатель Чернышев Юрий Николаевич(57) 1. Транспортная упаковка бесконечных ленточных пил, содержащая сложенные и уложенные в групповую тару пилы, отличающаяся тем, что кольца ленточных пил вложены друг в друга с образованием пакета, противоположные стороны которого сведены вплотную, затем пакет изогнут и его элементы соединены скобами. 2. Транспортная упаковка бесконечных ленточных пил по п. 1, отличающаяся тем,что пакет сложен посредине и две его части соединены. 3. Транспортная упаковка бесконечных ленточных пил по п. 1, 2, отличающаяся тем,что пакет сложен посредине, а две его оконечные части соединены с центральным участком пакета. 4. Транспортная упаковка бесконечных ленточных пил по п. 1, 2 или 3, отличающаяся тем, что пакет сложен посредине, а две его оконечные части отогнуты навстречу друг другу. 5. Транспортная упаковка бесконечных ленточных пил по п. 1, 2 или 3, отличающаяся тем, что пакет сложен посредине, а две его оконечные части отогнуты в противоположные стороны. 6. Транспортная упаковка бесконечных ленточных пил по п. 1, отличающаяся тем,что пакет сложен к центру в виде трехлучевой звезды, два луча которой соединены с третьим. 7. Транспортная упаковка бесконечных ленточных пил по п. 1, отличающаяся тем, что пакет сложен к центру в виде четырехлучевой звезды, лучи которой соединены попарно.(56) 1. Фирменная инструкция по складыванию-разворачиванию пилы. Пошаговое выполнение операций фиг. 2-3, 2-4, 2-5. Секция 2. - С. 4. Сложенная пила. Общий вид. 1017 Полезная модель относится к области машиностроения. Может быть использована на производстве бесконечных ленточных пил при их транспортировке и хранении, а также при их эксплуатации. Известна конструкция транспортной упаковки бесконечной ленточной пилы, при которой пилу трижды сворачивают, и полученные витки укладывают друг в друга. За счет сил упругости получают небольшое кольцо, на котором все зубцы расположены с одной стороны. Они же служат своеобразными зацепами, предотвращающими разворачивание кольца в исходное положение. Уложенные в кольцо пилы стопкой складывают друг на друга. Полученную стопку помещают в короб. При этом кольцо принципиально не может быть сложено в плоскую фигуру. Размер короба не позволяет положить в него больше десяти изделий. Разворачивание пилы из транспортного положения в рабочее и ее складывание из рабочего положения в транспортное - опасная манипуляция. Этот процесс должен выполняться обученным персоналом, т.к. человеку приходится работать с заточенной сжатой пружиной (см. фотографии пошагового проведения операций на страницах из инструкции по выполнению этих действий - приложены). Бесконечная ленточная пила представляет собой кольцо, сваренное из стальной ленты толщиной 2 мм и более. На один из торцов ленты (или на оба ее торца) нанесены заточенные зубцы специальной формы, предназначенные для пиления, в частности, древесины. Длина сваренной в кольцо ленты для разных станков составляет от 4,5 до 6,0 и даже более метров. Понятно, что пила с зубцами представляет повышенную опасность и поэтому должна быть упакована. Технический результат решаемой полезной моделью задачи предполагает увеличение безопасности изделия в процессе транспортировки и хранения. Поставленная задача решается так. Бесконечные ленточные пилы упаковывают одна в другую складыванием их в плоский пакет. Положение пил в пакете фиксируют одной или несколькими скобами с использованием упругих свойств бесконечной ленточной пилы. Пакет из бесконечных ленточных пил разной длины может быть сложен так, что его габаритные размеры не превысят размеров групповой тары (коробки или поддона). Эти размеры существенно сокращаются вследствие более плотного заполнения пилами единицы объема тары. Ленточные пилы упаковывают в виде пакета, противоположные стороны которого сведены вплотную, а образованная при этом плоская фигура изогнута и ее элементы соединены скобами. Пакет может быть сложен посредине в линию, а две его полупетли соединены между собой. Либо пакет сложен в линию, а с его центральным участком соединены две оконечные полупетли пакета. Это же может быть сделано так, что полупетли отогнуты навстречу друг другу либо в противоположные стороны. Другой вариант конструкции упаковки предполагает, что пакет сложен к центру в виде звезды. У трехлучевой звезды три луча соединены вместе. У четырехлучевой звезды лучи соединены попарно. Такая конструкция упаковки допускает складывание в один пакет до 40 пил. В этом случае силы упругости затрудняют процесс формирования пакета с большим количеством изгибов. Складывание звезд с большим количеством лучей возможно, но проблематично. Сопоставительный анализ показывает отличия заявляемой конструкции упаковки от прототипа. Таким образом, она соответствует критерию новизна. Сравнение заявляемого решения с прототипом и с другими решениями в данной области не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о его соответствии критерию существенные отличия. Сущность полезной модели поясняется чертежами. На фиг. 1 дана схема укладки пакета пил в одно сложение (в линию) с обозначением места расположения крепежной скобы. На фиг. 2 показан общий вид пакета пил, уложен 2 1017 ных по этой схеме и скрепленных в транспортное положение. На фиг. 3, 4, 5 представлены схемы, и на фиг. 6 дан общий вид укладки (в линию) пакета пил, изогнутых в противоположные стороны. На фиг. 7, 8, 9 и 10 представлены схемы и на фиг. 11 дан общий вид укладки пакета пил звездой с соединенными между собой лучами. Пилу 1 складывают предусмотренным в схеме образом и фиксируют ее положение. Затем пакет заполняют остальными пилами, последовательно укладывая их друг в друга. Окончательно пакет закрепляют скобой (скобами) 2 и помещают в картонный короб (не показан). Укладка пакета может производиться с использованием стационарных шаблонов и последующим окончательным скреплением пакета скобой (скобами). Следует отметить, что в один пакет укладывают пилы одного типоразмера. С длиной ленты, к примеру, равной 4,5 или 6,0 м. Поэтому при укладывании друг в друга сложенных пил на некоторых участках ленты пил плотно прилегают одна к другой, на других нет. За счет сил упругости пилы самопроизвольно выбирают конфигурацию, необходимую для наиболее оптимального заполнения упаковки. Предложено несколько вариантов упаковки кольцевых ленточных пил с использованием упругих свойств металла, из которого она изготовлена. Вариант 1.. Расположите ленточную пилу так, чтобы она находилась спереди зубами вверх. Участок пилы длиной от одной четвертой до одной третьей части кольца должен находиться между руками. Б. Опустите ладони внутрь пилы и разверните их так, чтобы большие пальцы были направлены к туловищу. Возьмите пилу за нижнюю кромку, выверните участок пилы, находящийся между руками, внутрь кольца пилы. Пила должна образовать фигуру, изображенную на фиг. 2.. Сведите руки и, придерживая одной рукой обе получившиеся полупетли, наденьте на них скобу. Разрыв скобы должен находиться сверху. Г. Повторяя пункты А и Б, вкладывайте в получившуюся фигуру следующие пилы до заполнения пакета требуемым количеством пил. Вариант 2. А. Расположите ленточную пилу так, чтобы она находилась спереди зубами вверх. Б. Сведите руками полотно ленточной пилы. Оденьте две скобы. Скобы должны разделить овал пилы на три приблизительно равные по длине части. В. В образовавшуюся фигуру вкладывайте следующие пилы до заполнения пакета требуемым количеством пил. Г. Согните пакет ленточных пил, как показано на фиг. 6, и переставьте скобу 2 так,чтобы она удерживала длинную и короткую часть пакета вместе. Д. Согните длинную часть пакета ленточных пил и переставьте скобу так, чтобы она удерживала центральную часть и согнутую часть пакета вместе. Вариант 3.. Расположите ленточную пилу так, чтобы она находилась спереди зубами вверх. Участок пилы длиной до одной четвертой части кольца должен находиться между руками. Б. Возьмите пилу за нижнюю кромку, сведите руки и, придерживая одной рукой получившуюся полупетлю, наденьте на пилу скобу.. Повторите исполнение пункта Б последовательно два раза на оставшихся двух третях пилы. Г. В образовавшуюся звездообразную фигуру вкладывайте следующие пилы до заполнения пакета требуемым количеством пил. Д. Сдвиньте две ближайших петли и соедините их скобой (фиг. 11). Оставшийся луч придвиньте к остальным и соедините его с ними. Освободившиеся скобы снимите. Полезной моделью решена задача увеличения безопасности изделия в процессе ее хранения и транспортировки. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
