Смесительная машина

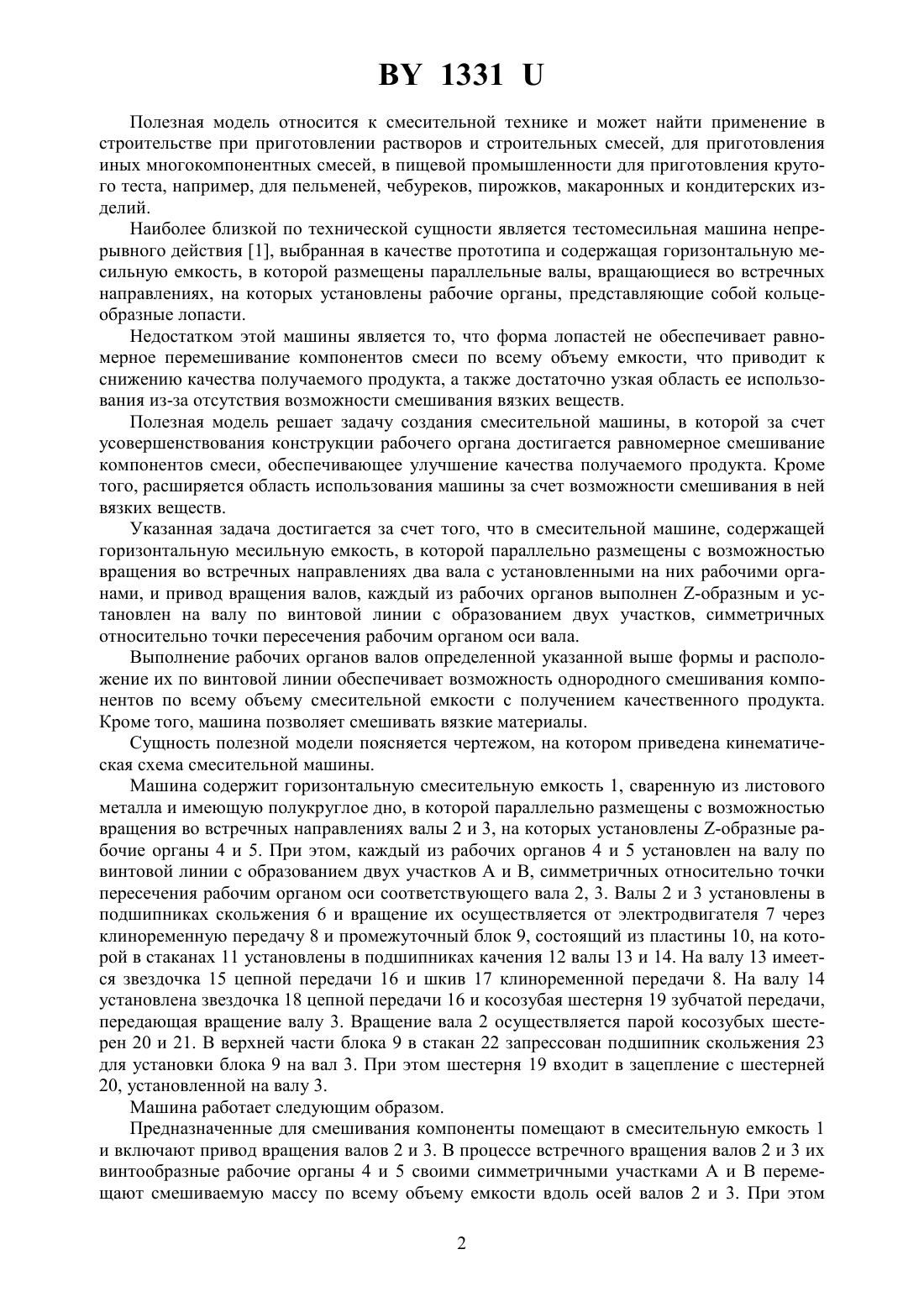

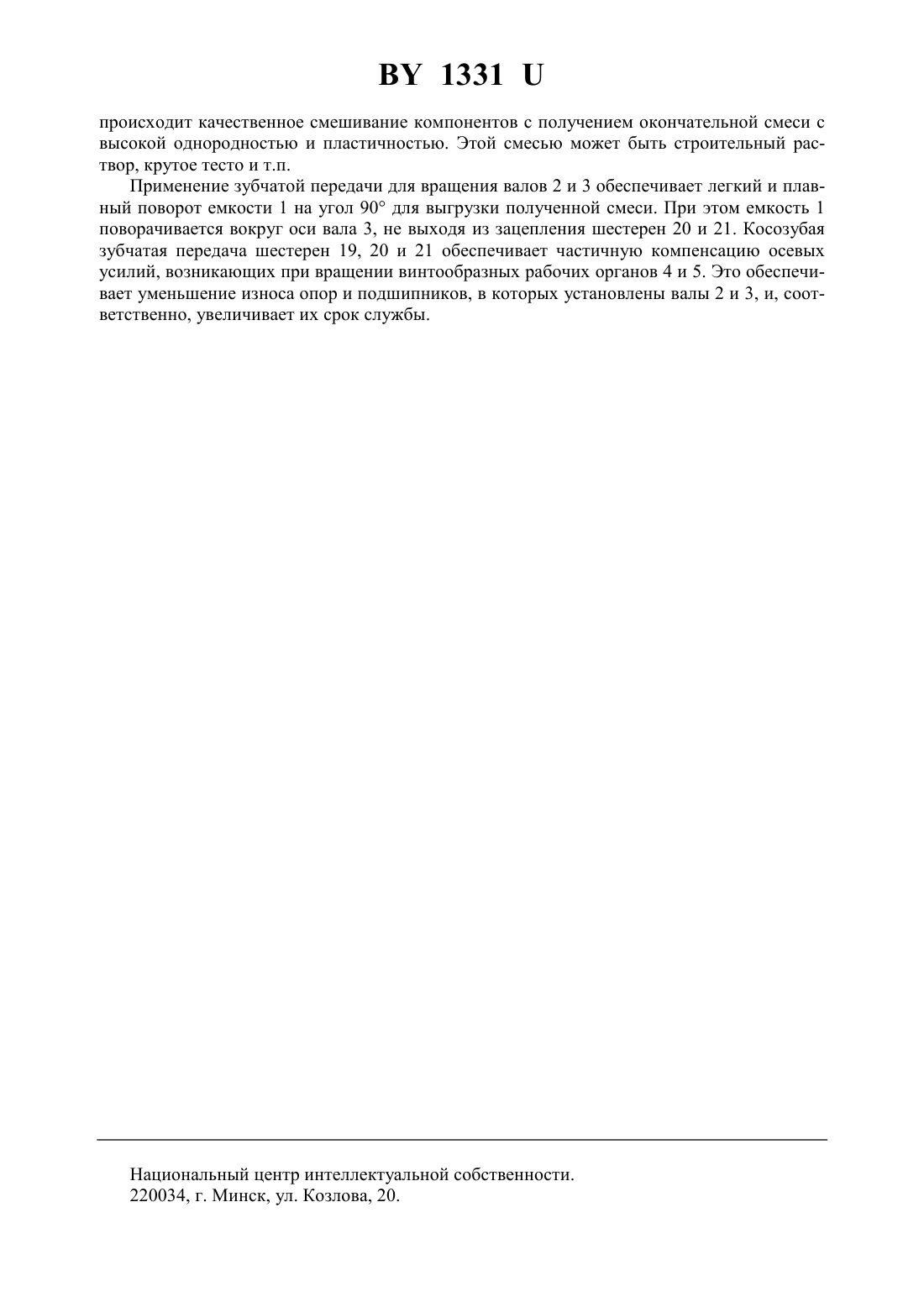

(51)01 7/08, НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Тур Виктор Владимирович(72) Автор Тур Виктор Владимирович(73) Патентообладатель Тур Виктор Владимирович(57) Смесительная машина, содержащая горизонтальную месильную емкость, в которой параллельно размещены с возможностью вращения во встречных направлениях два вала с установленными на них рабочими органами, и привод вращения валов, отличающаяся тем, что каждый из рабочих органов выполнен -образным и установлен на валу по винтовой линии с образованием двух участков, симметричных относительно точки пересечения рабочим органом оси вала. 1331 Полезная модель относится к смесительной технике и может найти применение в строительстве при приготовлении растворов и строительных смесей, для приготовления иных многокомпонентных смесей, в пищевой промышленности для приготовления крутого теста, например, для пельменей, чебуреков, пирожков, макаронных и кондитерских изделий. Наиболее близкой по технической сущности является тестомесильная машина непрерывного действия 1, выбранная в качестве прототипа и содержащая горизонтальную месильную емкость, в которой размещены параллельные валы, вращающиеся во встречных направлениях, на которых установлены рабочие органы, представляющие собой кольцеобразные лопасти. Недостатком этой машины является то, что форма лопастей не обеспечивает равномерное перемешивание компонентов смеси по всему объему емкости, что приводит к снижению качества получаемого продукта, а также достаточно узкая область ее использования из-за отсутствия возможности смешивания вязких веществ. Полезная модель решает задачу создания смесительной машины, в которой за счет усовершенствования конструкции рабочего органа достигается равномерное смешивание компонентов смеси, обеспечивающее улучшение качества получаемого продукта. Кроме того, расширяется область использования машины за счет возможности смешивания в ней вязких веществ. Указанная задача достигается за счет того, что в смесительной машине, содержащей горизонтальную месильную емкость, в которой параллельно размещены с возможностью вращения во встречных направлениях два вала с установленными на них рабочими органами, и привод вращения валов, каждый из рабочих органов выполнен -образным и установлен на валу по винтовой линии с образованием двух участков, симметричных относительно точки пересечения рабочим органом оси вала. Выполнение рабочих органов валов определенной указанной выше формы и расположение их по винтовой линии обеспечивает возможность однородного смешивания компонентов по всему объему смесительной емкости с получением качественного продукта. Кроме того, машина позволяет смешивать вязкие материалы. Сущность полезной модели поясняется чертежом, на котором приведена кинематическая схема смесительной машины. Машина содержит горизонтальную смесительную емкость 1, сваренную из листового металла и имеющую полукруглое дно, в которой параллельно размещены с возможностью вращения во встречных направлениях валы 2 и 3, на которых установлены -образные рабочие органы 4 и 5. При этом, каждый из рабочих органов 4 и 5 установлен на валу по винтовой линии с образованием двух участков А и В, симметричных относительно точки пересечения рабочим органом оси соответствующего вала 2, 3. Валы 2 и 3 установлены в подшипниках скольжения 6 и вращение их осуществляется от электродвигателя 7 через клиноременную передачу 8 и промежуточный блок 9, состоящий из пластины 10, на которой в стаканах 11 установлены в подшипниках качения 12 валы 13 и 14. На валу 13 имеется звездочка 15 цепной передачи 16 и шкив 17 клиноременной передачи 8. На валу 14 установлена звездочка 18 цепной передачи 16 и косозубая шестерня 19 зубчатой передачи,передающая вращение валу 3. Вращение вала 2 осуществляется парой косозубых шестерен 20 и 21. В верхней части блока 9 в стакан 22 запрессован подшипник скольжения 23 для установки блока 9 на вал 3. При этом шестерня 19 входит в зацепление с шестерней 20, установленной на валу 3. Машина работает следующим образом. Предназначенные для смешивания компоненты помещают в смесительную емкость 1 и включают привод вращения валов 2 и 3. В процессе встречного вращения валов 2 и 3 их винтообразные рабочие органы 4 и 5 своими симметричными участками А и В перемещают смешиваемую массу по всему объему емкости вдоль осей валов 2 и 3. При этом 2 1331 происходит качественное смешивание компонентов с получением окончательной смеси с высокой однородностью и пластичностью. Этой смесью может быть строительный раствор, крутое тесто и т.п. Применение зубчатой передачи для вращения валов 2 и 3 обеспечивает легкий и плавный поворот емкости 1 на угол 90 для выгрузки полученной смеси. При этом емкость 1 поворачивается вокруг оси вала 3, не выходя из зацепления шестерен 20 и 21. Косозубая зубчатая передача шестерен 19, 20 и 21 обеспечивает частичную компенсацию осевых усилий, возникающих при вращении винтообразных рабочих органов 4 и 5. Это обеспечивает уменьшение износа опор и подшипников, в которых установлены валы 2 и 3, и, соответственно, увеличивает их срок службы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
