Машина непрерывного литья заготовок

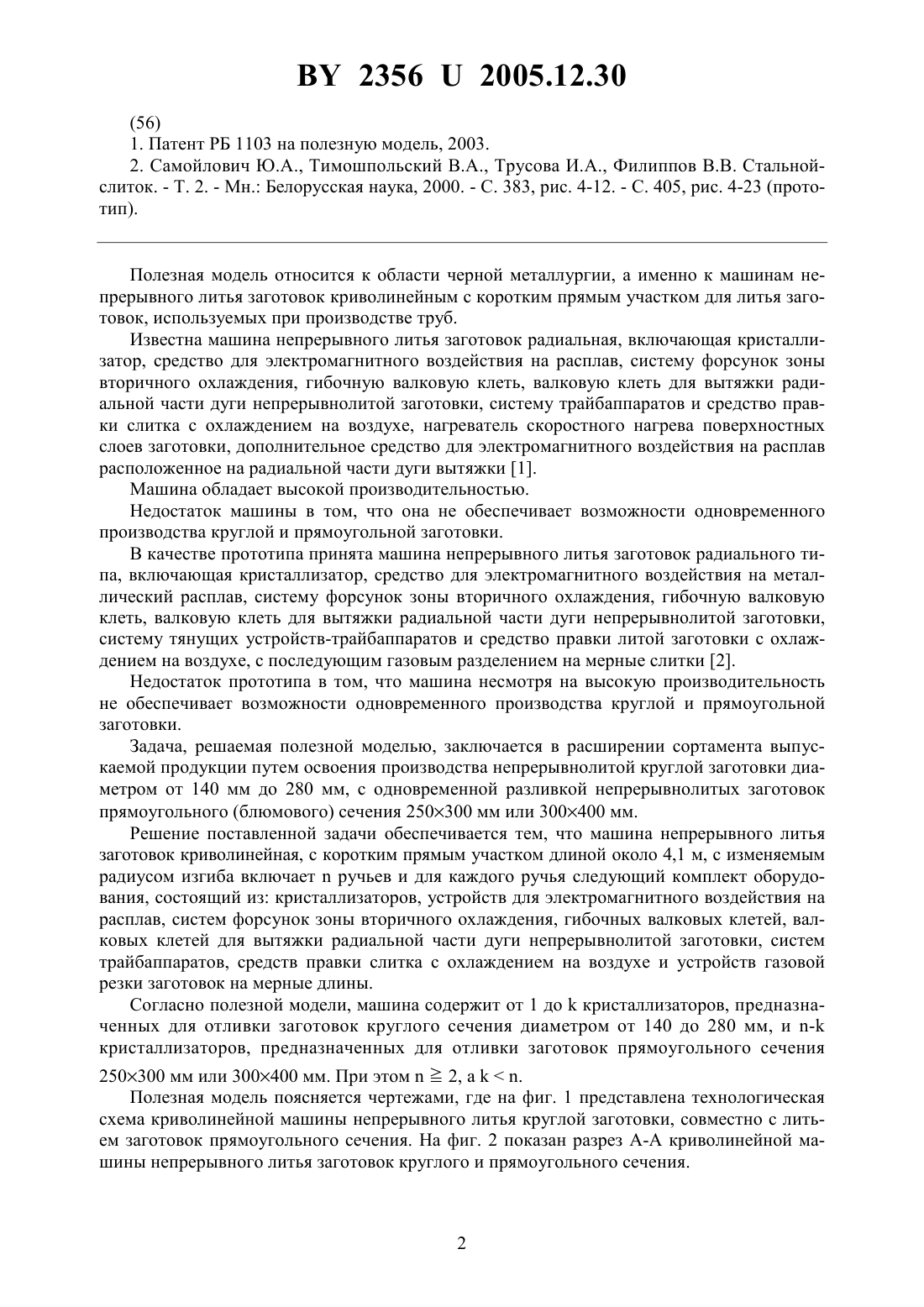

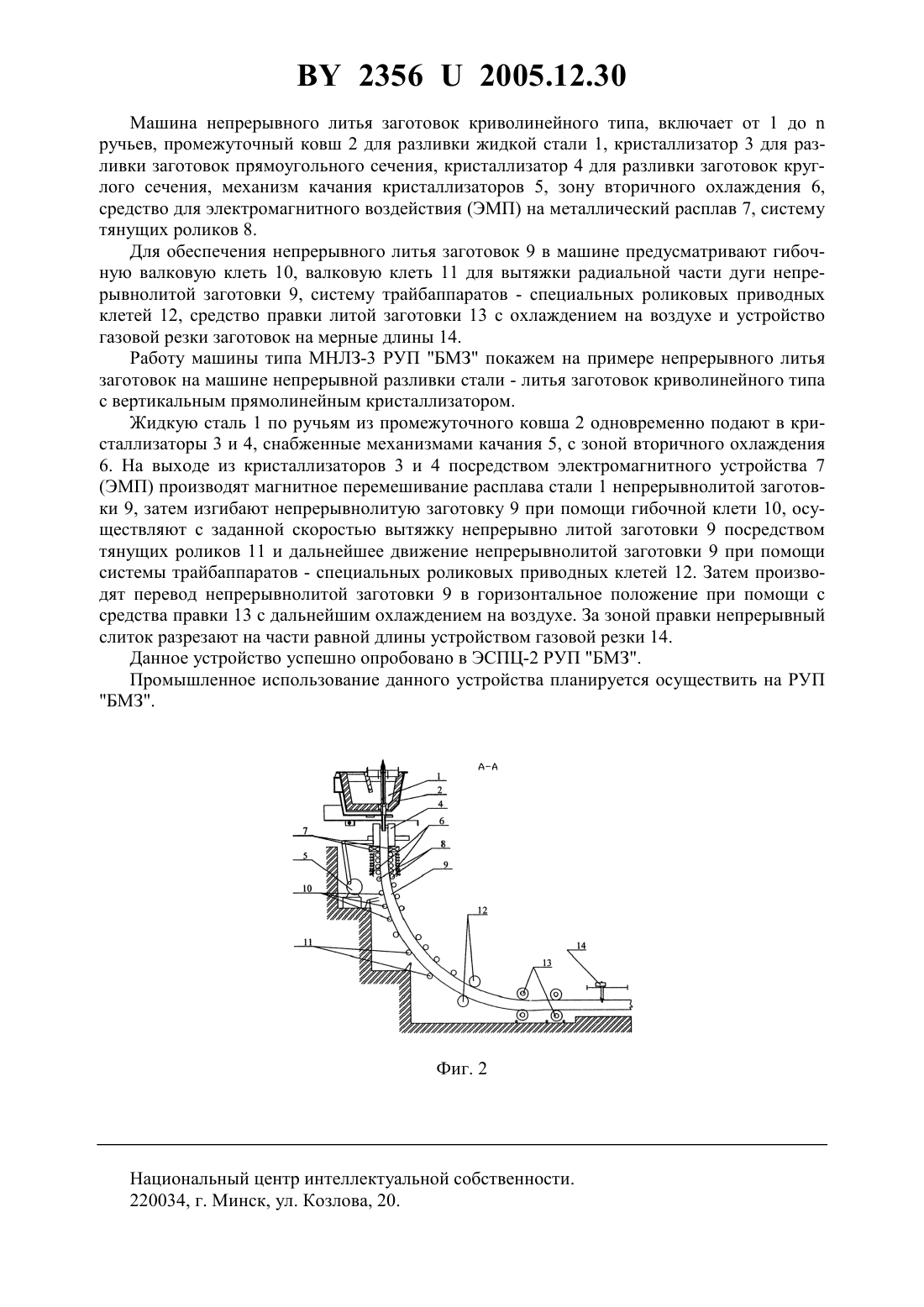

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА НЕПРЕРЫВНОГО ЛИТЬЯ ЗАГОТОВОК(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Андрианов Николай Викторович Пишикин Вадим Серафимович Маточкин Виктор Аркадьевич Гуненков Валентин Юрьевич Андрианов Дмитрий Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Машина непрерывного литья заготовок криволинейная, с прямым участком и изменяемым радиусом изгиба, включающаяручьев и для каждого ручья следующий комплект оборудования, состоящий из кристаллизатора, устройства для электромагнитного воздействия на расплав, системы форсунок зоны вторичного охлаждения, гибочной валковой клети, валковых клетей для вытяжки радиальной части дуги непрерывнолитой заготовки, системы трайбаппаратов, средства правки слитка с охлаждением на воздухе и устройства газовой резки заготовок на мерные длины, отличающаяся тем, что содержит от 1 докристаллизаторов, предназначенных для отливки заготовок круглого сечения икристаллизаторов, предназначенных для отливки заготовок прямоугольного сечения,23562005.12.30(56) 1. Патент РБ 1103 на полезную модель, 2003. 2. Самойлович Ю.А., Тимошпольский В.А., Трусова И.А., Филиппов В.В. Стальнойслиток. - . 2. - Мн. Белорусская наука, 2000. - С. 383, рис. 4-12. - С. 405, рис. 4-23 (прототип). Полезная модель относится к области черной металлургии, а именно к машинам непрерывного литья заготовок криволинейным с коротким прямым участком для литья заготовок, используемых при производстве труб. Известна машина непрерывного литья заготовок радиальная, включающая кристаллизатор, средство для электромагнитного воздействия на расплав, систему форсунок зоны вторичного охлаждения, гибочную валковую клеть, валковую клеть для вытяжки радиальной части дуги непрерывнолитой заготовки, систему трайбаппаратов и средство правки слитка с охлаждением на воздухе, нагреватель скоростного нагрева поверхностных слоев заготовки, дополнительное средство для электромагнитного воздействия на расплав расположенное на радиальной части дуги вытяжки 1. Машина обладает высокой производительностью. Недостаток машины в том, что она не обеспечивает возможности одновременного производства круглой и прямоугольной заготовки. В качестве прототипа принята машина непрерывного литья заготовок радиального типа, включающая кристаллизатор, средство для электромагнитного воздействия на металлический расплав, систему форсунок зоны вторичного охлаждения, гибочную валковую клеть, валковую клеть для вытяжки радиальной части дуги непрерывнолитой заготовки,систему тянущих устройств-трайбаппаратов и средство правки литой заготовки с охлаждением на воздухе, с последующим газовым разделением на мерные слитки 2. Недостаток прототипа в том, что машина несмотря на высокую производительность не обеспечивает возможности одновременного производства круглой и прямоугольной заготовки. Задача, решаемая полезной моделью, заключается в расширении сортамента выпускаемой продукции путем освоения производства непрерывнолитой круглой заготовки диаметром от 140 мм до 280 мм, с одновременной разливкой непрерывнолитых заготовок прямоугольного (блюмового) сечения 250300 мм или 300400 мм. Решение поставленной задачи обеспечивается тем, что машина непрерывного литья заготовок криволинейная, с коротким прямым участком длиной около 4,1 м, с изменяемым радиусом изгиба включаетручьев и для каждого ручья следующий комплект оборудования, состоящий из кристаллизаторов, устройств для электромагнитного воздействия на расплав, систем форсунок зоны вторичного охлаждения, гибочных валковых клетей, валковых клетей для вытяжки радиальной части дуги непрерывнолитой заготовки, систем трайбаппаратов, средств правки слитка с охлаждением на воздухе и устройств газовой резки заготовок на мерные длины. Согласно полезной модели, машина содержит от 1 докристаллизаторов, предназначенных для отливки заготовок круглого сечения диаметром от 140 до 280 мм, и кристаллизаторов, предназначенных для отливки заготовок прямоугольного сечения 250300 мм или 300400 мм. При этом 2, а. Полезная модель поясняется чертежами, где на фиг. 1 представлена технологическая схема криволинейной машины непрерывного литья круглой заготовки, совместно с литьем заготовок прямоугольного сечения. На фиг. 2 показан разрез - криволинейной машины непрерывного литья заготовок круглого и прямоугольного сечения. 23562005.12.30 Машина непрерывного литья заготовок криволинейного типа, включает от 1 доручьев, промежуточный ковш 2 для разливки жидкой стали 1, кристаллизатор 3 для разливки заготовок прямоугольного сечения, кристаллизатор 4 для разливки заготовок круглого сечения, механизм качания кристаллизаторов 5, зону вторичного охлаждения 6,средство для электромагнитного воздействия (ЭМП) на металлический расплав 7, систему тянущих роликов 8. Для обеспечения непрерывного литья заготовок 9 в машине предусматривают гибочную валковую клеть 10, валковую клеть 11 для вытяжки радиальной части дуги непрерывнолитой заготовки 9, систему трайбаппаратов - специальных роликовых приводных клетей 12, средство правки литой заготовки 13 с охлаждением на воздухе и устройство газовой резки заготовок на мерные длины 14. Работу машины типа МНЛЗ-3 РУП БМЗ покажем на примере непрерывного литья заготовок на машине непрерывной разливки стали - литья заготовок криволинейного типа с вертикальным прямолинейным кристаллизатором. Жидкую сталь 1 по ручьям из промежуточного ковша 2 одновременно подают в кристаллизаторы 3 и 4, снабженные механизмами качания 5, с зоной вторичного охлаждения 6. На выходе из кристаллизаторов 3 и 4 посредством электромагнитного устройства 7(ЭМП) производят магнитное перемешивание расплава стали 1 непрерывнолитой заготовки 9, затем изгибают непрерывнолитую заготовку 9 при помощи гибочной клети 10, осуществляют с заданной скоростью вытяжку непрерывно литой заготовки 9 посредством тянущих роликов 11 и дальнейшее движение непрерывнолитой заготовки 9 при помощи системы трайбаппаратов - специальных роликовых приводных клетей 12. Затем производят перевод непрерывнолитой заготовки 9 в горизонтальное положение при помощи с средства правки 13 с дальнейшим охлаждением на воздухе. За зоной правки непрерывный слиток разрезают на части равной длины устройством газовой резки 14. Данное устройство успешно опробовано в ЭСПЦ-2 РУП БМЗ. Промышленное использование данного устройства планируется осуществить на РУП БМЗ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
