Опрыскиватель

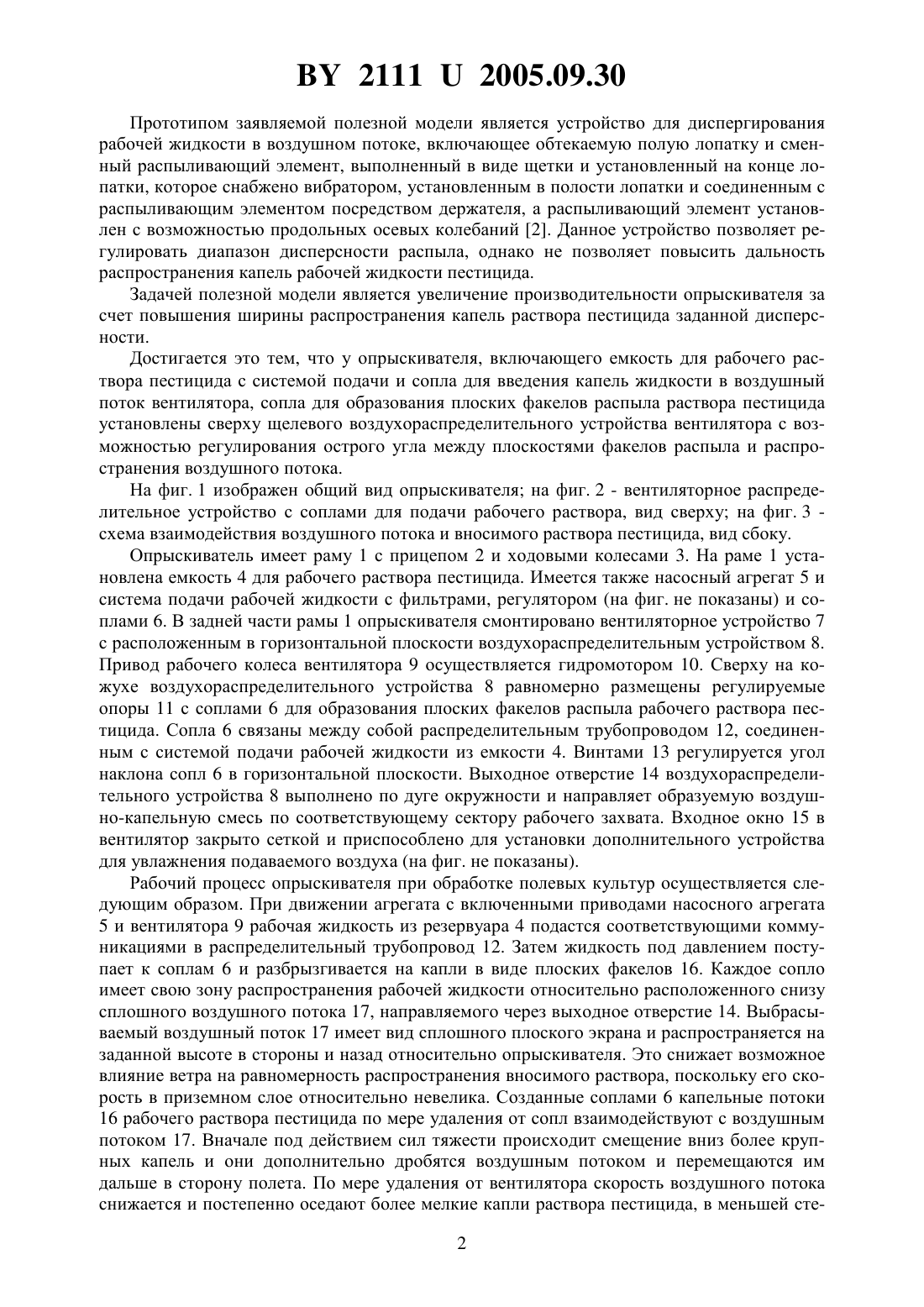

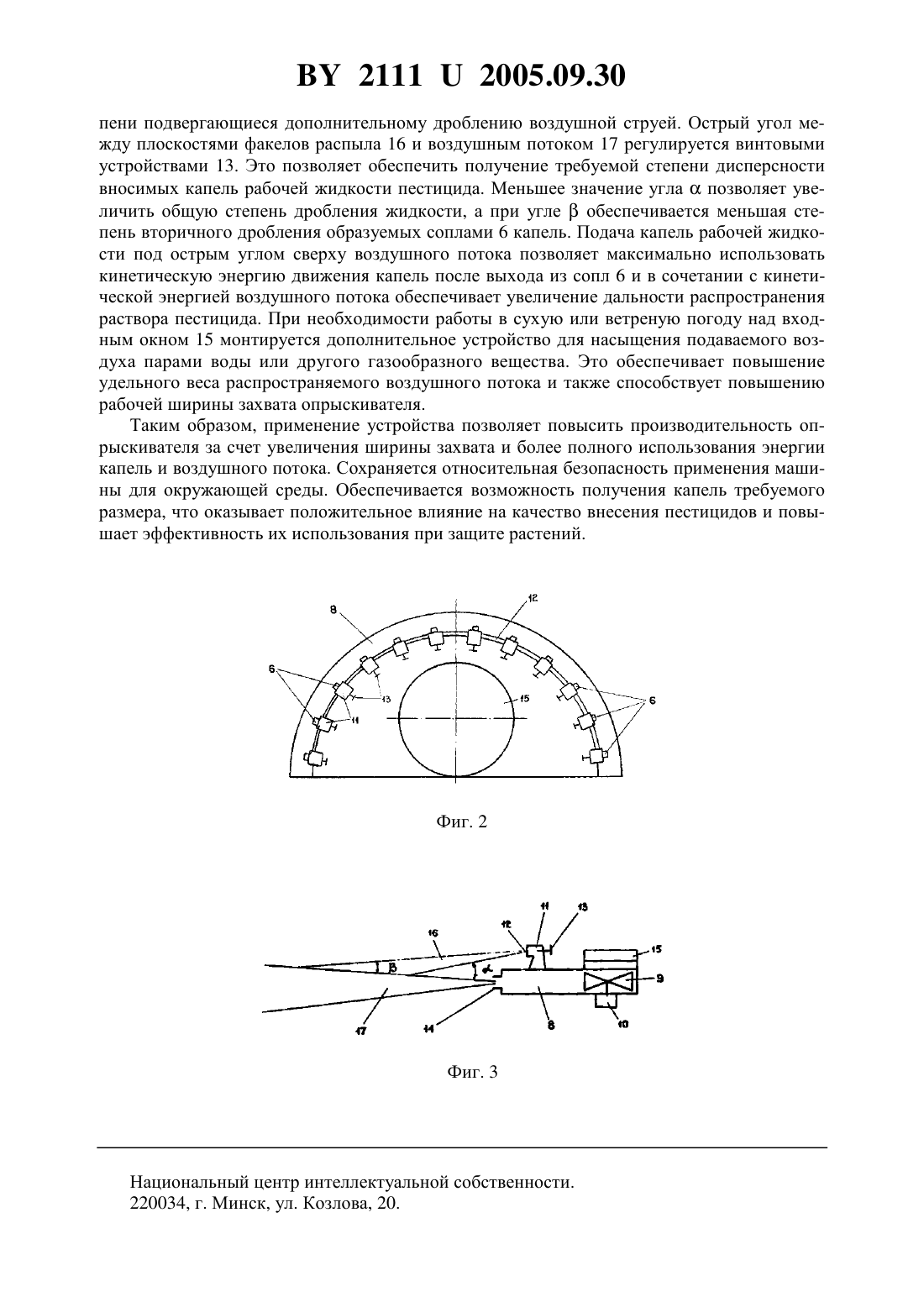

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Клочков Александр Викторович(72) Автор Клочков Александр Викторович(73) Патентообладатель Клочков Александр Викторович(57) Опрыскиватель, включающий емкость для рабочего раствора пестицида с системой подачи и сопла для введения капель жидкости в воздушный поток вентилятора, отличающийся тем, что сопла для образования плоских факелов распыла раствора пестицида установлены сверху щелевого воздухораспределительного устройства вентилятора с возможностью регулирования острого угла между плоскостями факелов распыла и распространения воздушного потока. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для химической защиты растений от вредителей, болезней и сорняков. Известен опрыскиватель, содержащий емкость для раствора ядохимиката, вентилятор и сопла для подачи раствора ядохимиката в воздушный поток вентилятора, у которого сопла подачи раствора ядохимиката смонтированы неподвижно внутри рабочего пространства ротора вентилятора и расположены напротив рабочих выходов вентилятора тангенциально к траектории движения лопастей ротора 1. Данная конструкция повышает качество опрыскивания, однако не обеспечивает возможности регулирования дисперсности дробления рабочей жидкости. 21112005.09.30 Прототипом заявляемой полезной модели является устройство для диспергирования рабочей жидкости в воздушном потоке, включающее обтекаемую полую лопатку и сменный распыливающий элемент, выполненный в виде щетки и установленный на конце лопатки, которое снабжено вибратором, установленным в полости лопатки и соединенным с распыливающим элементом посредством держателя, а распыливающий элемент установлен с возможностью продольных осевых колебаний 2. Данное устройство позволяет регулировать диапазон дисперсности распыла, однако не позволяет повысить дальность распространения капель рабочей жидкости пестицида. Задачей полезной модели является увеличение производительности опрыскивателя за счет повышения ширины распространения капель раствора пестицида заданной дисперсности. Достигается это тем, что у опрыскивателя, включающего емкость для рабочего раствора пестицида с системой подачи и сопла для введения капель жидкости в воздушный поток вентилятора, сопла для образования плоских факелов распыла раствора пестицида установлены сверху щелевого воздухораспределительного устройства вентилятора с возможностью регулирования острого угла между плоскостями факелов распыла и распространения воздушного потока. На фиг. 1 изображен общий вид опрыскивателя на фиг. 2 - вентиляторное распределительное устройство с соплами для подачи рабочего раствора, вид сверху на фиг. 3 схема взаимодействия воздушного потока и вносимого раствора пестицида, вид сбоку. Опрыскиватель имеет раму 1 с прицепом 2 и ходовыми колесами 3. На раме 1 установлена емкость 4 для рабочего раствора пестицида. Имеется также насосный агрегат 5 и система подачи рабочей жидкости с фильтрами, регулятором (на фиг. не показаны) и соплами 6. В задней части рамы 1 опрыскивателя смонтировано вентиляторное устройство 7 с расположенным в горизонтальной плоскости воздухораспределительным устройством 8. Привод рабочего колеса вентилятора 9 осуществляется гидромотором 10. Сверху на кожухе воздухораспределительного устройства 8 равномерно размещены регулируемые опоры 11 с соплами 6 для образования плоских факелов распыла рабочего раствора пестицида. Сопла 6 связаны между собой распределительным трубопроводом 12, соединенным с системой подачи рабочей жидкости из емкости 4. Винтами 13 регулируется угол наклона сопл 6 в горизонтальной плоскости. Выходное отверстие 14 воздухораспределительного устройства 8 выполнено по дуге окружности и направляет образуемую воздушно-капельную смесь по соответствующему сектору рабочего захвата. Входное окно 15 в вентилятор закрыто сеткой и приспособлено для установки дополнительного устройства для увлажнения подаваемого воздуха (на фиг. не показаны). Рабочий процесс опрыскивателя при обработке полевых культур осуществляется следующим образом. При движении агрегата с включенными приводами насосного агрегата 5 и вентилятора 9 рабочая жидкость из резервуара 4 подастся соответствующими коммуникациями в распределительный трубопровод 12. Затем жидкость под давлением поступает к соплам 6 и разбрызгивается на капли в виде плоских факелов 16. Каждое сопло имеет свою зону распространения рабочей жидкости относительно расположенного снизу сплошного воздушного потока 17, направляемого через выходное отверстие 14. Выбрасываемый воздушный поток 17 имеет вид сплошного плоского экрана и распространяется на заданной высоте в стороны и назад относительно опрыскивателя. Это снижает возможное влияние ветра на равномерность распространения вносимого раствора, поскольку его скорость в приземном слое относительно невелика. Созданные соплами 6 капельные потоки 16 рабочего раствора пестицида по мере удаления от сопл взаимодействуют с воздушным потоком 17. Вначале под действием сил тяжести происходит смещение вниз более крупных капель и они дополнительно дробятся воздушным потоком и перемещаются им дальше в сторону полета. По мере удаления от вентилятора скорость воздушного потока снижается и постепенно оседают более мелкие капли раствора пестицида, в меньшей сте 2 21112005.09.30 пени подвергающиеся дополнительному дроблению воздушной струей. Острый угол между плоскостями факелов распыла 16 и воздушным потоком 17 регулируется винтовыми устройствами 13. Это позволяет обеспечить получение требуемой степени дисперсности вносимых капель рабочей жидкости пестицида. Меньшее значение углапозволяет увеличить общую степень дробления жидкости, а при углеобеспечивается меньшая степень вторичного дробления образуемых соплами 6 капель. Подача капель рабочей жидкости под острым углом сверху воздушного потока позволяет максимально использовать кинетическую энергию движения капель после выхода из сопл 6 и в сочетании с кинетической энергией воздушного потока обеспечивает увеличение дальности распространения раствора пестицида. При необходимости работы в сухую или ветреную погоду над входным окном 15 монтируется дополнительное устройство для насыщения подаваемого воздуха парами воды или другого газообразного вещества. Это обеспечивает повышение удельного веса распространяемого воздушного потока и также способствует повышению рабочей ширины захвата опрыскивателя. Таким образом, применение устройства позволяет повысить производительность опрыскивателя за счет увеличения ширины захвата и более полного использования энергии капель и воздушного потока. Сохраняется относительная безопасность применения машины для окружающей среды. Обеспечивается возможность получения капель требуемого размера, что оказывает положительное влияние на качество внесения пестицидов и повышает эффективность их использования при защите растений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
