Выключатель быстродействующий

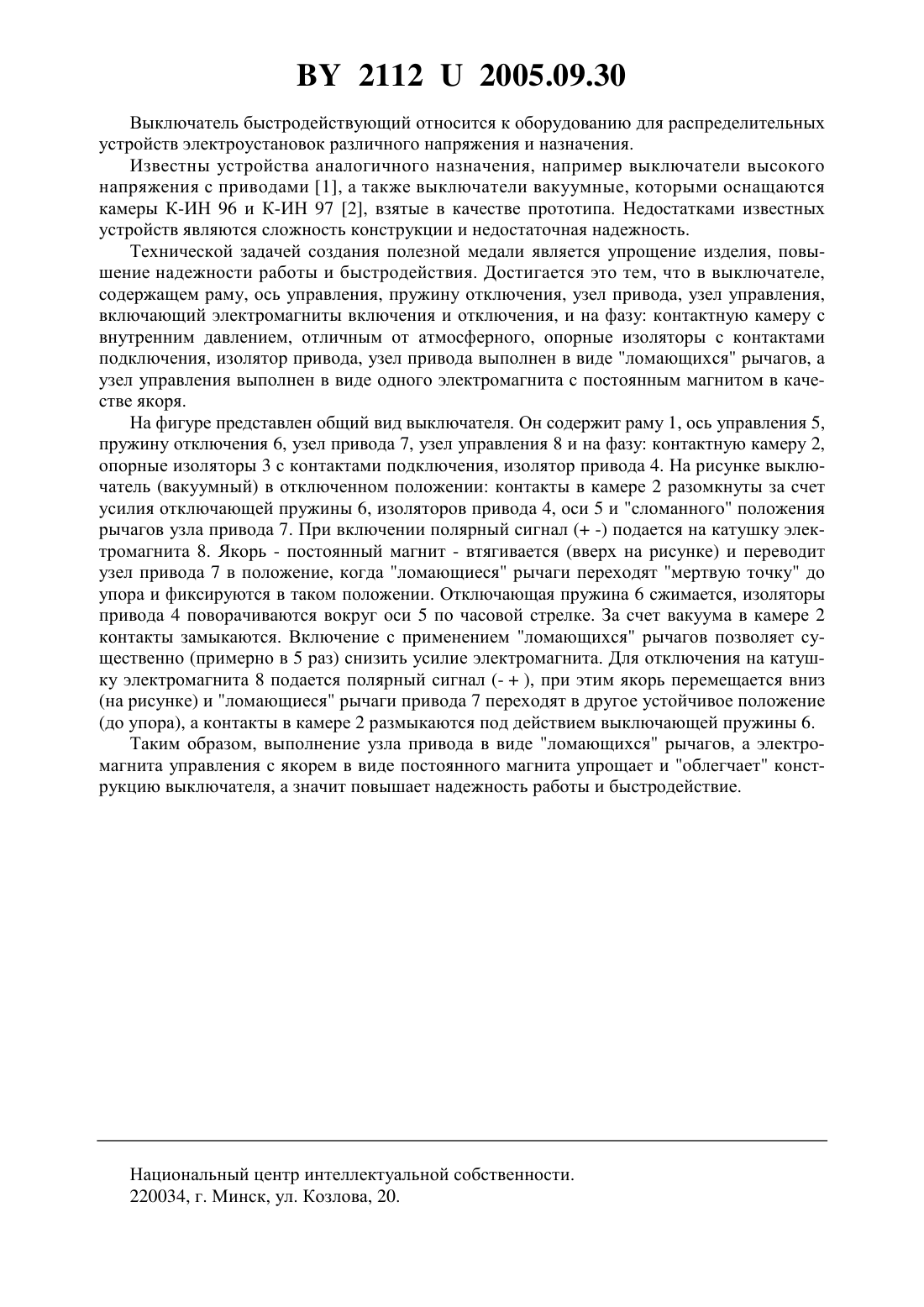

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Выключатель быстродействующий, содержащий раму, ось управления, пружину отключения, узел привода, узел управления, включающий электромагниты включения и отключения, и на фазу контактную камеру с внутренним давлением, отличным от атмосферного,опорные изоляторы с контактами подключения, изолятор привода, отличающийся тем,что узел привода выполнен в виде ломающихся рычагов, а узел управления выполнен в виде одного электромагнита с постоянным магнитом в качестве якоря. 21122005.09.30 Выключатель быстродействующий относится к оборудованию для распределительных устройств электроустановок различного напряжения и назначения. Известны устройства аналогичного назначения, например выключатели высокого напряжения с приводами 1, а также выключатели вакуумные, которыми оснащаются камеры К-ИН 96 и К-ИН 97 2, взятые в качестве прототипа. Недостатками известных устройств являются сложность конструкции и недостаточная надежность. Технической задачей создания полезной медали является упрощение изделия, повышение надежности работы и быстродействия. Достигается это тем, что в выключателе,содержащем раму, ось управления, пружину отключения, узел привода, узел управления,включающий электромагниты включения и отключения, и на фазу контактную камеру с внутренним давлением, отличным от атмосферного, опорные изоляторы с контактами подключения, изолятор привода, узел привода выполнен в виде ломающихся рычагов, а узел управления выполнен в виде одного электромагнита с постоянным магнитом в качестве якоря. На фигуре представлен общий вид выключателя. Он содержит раму 1, ось управления 5,пружину отключения 6, узел привода 7, узел управления 8 и на фазу контактную камеру 2,опорные изоляторы 3 с контактами подключения, изолятор привода 4. На рисунке выключатель (вакуумный) в отключенном положении контакты в камере 2 разомкнуты за счет усилия отключающей пружины 6, изоляторов привода 4, оси 5 и сломанного положения рычагов узла привода 7. При включении полярный сигнал ( -) подается на катушку электромагнита 8. Якорь - постоянный магнит - втягивается (вверх на рисунке) и переводит узел привода 7 в положение, когда ломающиеся рычаги переходят мертвую точку до упора и фиксируются в таком положении. Отключающая пружина 6 сжимается, изоляторы привода 4 поворачиваются вокруг оси 5 по часовой стрелке. За счет вакуума в камере 2 контакты замыкаются. Включение с применением ломающихся рычагов позволяет существенно (примерно в 5 раз) снизить усилие электромагнита. Для отключения на катушку электромагнита 8 подается полярный сигнал (-), при этим якорь перемещается вниз(на рисунке) и ломающиеся рычаги привода 7 переходят в другое устойчивое положение(до упора), а контакты в камере 2 размыкаются под действием выключающей пружины 6. Таким образом, выполнение узла привода в виде ломающихся рычагов, а электромагнита управления с якорем в виде постоянного магнита упрощает и облегчает конструкцию выключателя, а значит повышает надежность работы и быстродействие. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
