Вентиляционное устройство

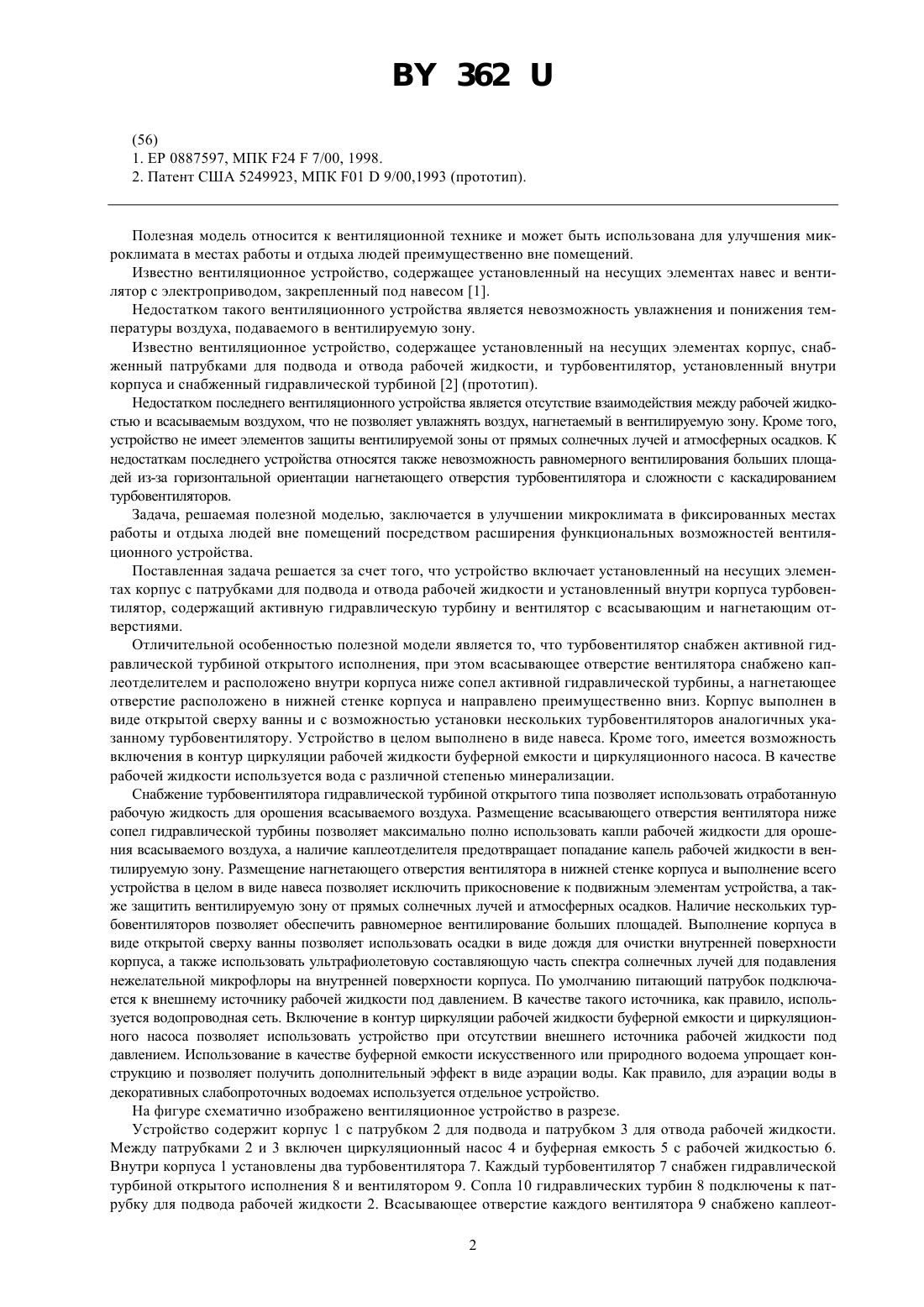

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Котов Александр Михайлович(57) 1. Вентиляционное устройство, включающее закрепленный на несущих элементах корпус с патрубками для подвода и отвода рабочей жидкости, и установленный внутри корпуса турбовентилятор, содержащий активную гидравлическую турбину и вентилятор с всасывающим и нагнетающим отверстиями, отличающееся тем, что корпус выполнен в виде открытой сверху ванны, турбовентилятор содержит гидравлическую турбину открытого исполнения, причем всасывающее отверстие вентилятора снабжено каплеотделителем и расположено внутри корпуса ниже сопел гидравлической турбины, при этом нагнетающее отверстие турбовентилятора расположено в нижней стенке корпуса и направлено преимущественно вниз, а все устройство в целом выполнено в виде навеса. 2. Устройство по п. 1, отличающееся тем, что оно содержит несколько турбовентиляторов аналогичных указанному турбовентилятору и установленных внутри указанного корпуса. 3. Устройство по п. 1, отличающееся тем, что оно содержит буферную емкость и циркуляционный насос, последовательно включенные между патрубками для подвода и отвода рабочей жидкости. 4. Устройство по п. 1, отличающееся тем, что в качестве рабочей жидкости используется вода с различной степенью минерализации. Полезная модель относится к вентиляционной технике и может быть использована для улучшения микроклимата в местах работы и отдыха людей преимущественно вне помещений. Известно вентиляционное устройство, содержащее установленный на несущих элементах навес и вентилятор с электроприводом, закрепленный под навесом 1. Недостатком такого вентиляционного устройства является невозможность увлажнения и понижения температуры воздуха, подаваемого в вентилируемую зону. Известно вентиляционное устройство, содержащее установленный на несущих элементах корпус, снабженный патрубками для подвода и отвода рабочей жидкости, и турбовентилятор, установленный внутри корпуса и снабженный гидравлической турбиной 2 (прототип). Недостатком последнего вентиляционного устройства является отсутствие взаимодействия между рабочей жидкостью и всасываемым воздухом, что не позволяет увлажнять воздух, нагнетаемый в вентилируемую зону. Кроме того,устройство не имеет элементов защиты вентилируемой зоны от прямых солнечных лучей и атмосферных осадков. К недостаткам последнего устройства относятся также невозможность равномерного вентилирования больших площадей из-за горизонтальной ориентации нагнетающего отверстия турбовентилятора и сложности с каскадированием турбовентиляторов. Задача, решаемая полезной моделью, заключается в улучшении микроклимата в фиксированных местах работы и отдыха людей вне помещений посредством расширения функциональных возможностей вентиляционного устройства. Поставленная задача решается за счет того, что устройство включает установленный на несущих элементах корпус с патрубками для подвода и отвода рабочей жидкости и установленный внутри корпуса турбовентилятор, содержащий активную гидравлическую турбину и вентилятор с всасывающим и нагнетающим отверстиями. Отличительной особенностью полезной модели является то, что турбовентилятор снабжен активной гидравлической турбиной открытого исполнения, при этом всасывающее отверстие вентилятора снабжено каплеотделителем и расположено внутри корпуса ниже сопел активной гидравлической турбины, а нагнетающее отверстие расположено в нижней стенке корпуса и направлено преимущественно вниз. Корпус выполнен в виде открытой сверху ванны и с возможностью установки нескольких турбовентиляторов аналогичных указанному турбовентилятору. Устройство в целом выполнено в виде навеса. Кроме того, имеется возможность включения в контур циркуляции рабочей жидкости буферной емкости и циркуляционного насоса. В качестве рабочей жидкости используется вода с различной степенью минерализации. Снабжение турбовентилятора гидравлической турбиной открытого типа позволяет использовать отработанную рабочую жидкость для орошения всасываемого воздуха. Размещение всасывающего отверстия вентилятора ниже сопел гидравлической турбины позволяет максимально полно использовать капли рабочей жидкости для орошения всасываемого воздуха, а наличие каплеотделителя предотвращает попадание капель рабочей жидкости в вентилируемую зону. Размещение нагнетающего отверстия вентилятора в нижней стенке корпуса и выполнение всего устройства в целом в виде навеса позволяет исключить прикосновение к подвижным элементам устройства, а также защитить вентилируемую зону от прямых солнечных лучей и атмосферных осадков. Наличие нескольких турбовентиляторов позволяет обеспечить равномерное вентилирование больших площадей. Выполнение корпуса в виде открытой сверху ванны позволяет использовать осадки в виде дождя для очистки внутренней поверхности корпуса, а также использовать ультрафиолетовую составляющую часть спектра солнечных лучей для подавления нежелательной микрофлоры на внутренней поверхности корпуса. По умолчанию питающий патрубок подключается к внешнему источнику рабочей жидкости под давлением. В качестве такого источника, как правило, используется водопроводная сеть. Включение в контур циркуляции рабочей жидкости буферной емкости и циркуляционного насоса позволяет использовать устройство при отсутствии внешнего источника рабочей жидкости под давлением. Использование в качестве буферной емкости искусственного или природного водоема упрощает конструкцию и позволяет получить дополнительный эффект в виде аэрации воды. Как правило, для аэрации воды в декоративных слабопроточных водоемах используется отдельное устройство. На фигуре схематично изображено вентиляционное устройство в разрезе. Устройство содержит корпус 1 с патрубком 2 для подвода и патрубком 3 для отвода рабочей жидкости. Между патрубками 2 и 3 включен циркуляционный насос 4 и буферная емкость 5 с рабочей жидкостью 6. Внутри корпуса 1 установлены два турбовентилятора 7. Каждый турбовентилятор 7 снабжен гидравлической турбиной открытого исполнения 8 и вентилятором 9. Сопла 10 гидравлических турбин 8 подключены к патрубку для подвода рабочей жидкости 2. Всасывающее отверстие каждого вентилятора 9 снабжено каплеот 2 362 делителем 11 и расположено ниже сопел 10. Нагнетающие отверстия вентиляторов 9 расположены в нижней стенке корпуса 1 и направлены преимущественно вниз. Устройство работает следующим образом. Рабочая жидкость 6 подается из буферной емкости 5 посредством циркуляционного насоса 4 через патрубок 2 к соплам 10 гидравлической турбины 8, входящей в состав турбовентилятора 7. Гидравлическая турбина 8 и связанный с ней вентилятор 9 преобразуют кинетическую энергию рабочей жидкости 6 в кинетическую энергию воздушного потока. Так как турбовентиляторы 7 снабжены гидравлическими турбинами 8 открытого исполнения, то отработанная рабочая жидкость 6 свободно стекает по внутренней поверхности корпуса 1 и через патрубок для отвода рабочей жидкости 3 возвращается в буферную емкость 5. Во время работы гидравлической турбины 8 часть рабочей жидкости 6 разбрызгивается по внутренней поверхности корпуса 1. На увлажненной поверхности корпуса 1 и на поверхности капель рабочей жидкости протекают интенсивные процессы тепло-, массо-, и газообмена между рабочей жидкостью и воздухом. При этом воздух внутри корпуса 1 увлажняется, охлаждается и насыщается рабочей жидкостью в виде аэрозоля, а рабочая жидкость 6 насыщается кислородом. Обработанный внутри корпуса 1 воздух засасывается вентиляторами 9 и нагнетается в вентилируемую зону. Каплеотделители 11 препятствует попаданию капель рабочей жидкости в вентилируемую зону. Устройство в целом, выполненное в виде навеса, обеспечивает защиту от прямых солнечных лучей и атмосферных осадков. Устройство можно изготавливать из любых конструкционных материалов стойких к коррозии и перепадам температуры, например из стали с антикоррозионным покрытием или армированных пластмасс. Таким образом, выполнение такой конструкции позволяет простыми средствами повысить комфортность пребывания людей в фиксированных зонах. В качестве таких зон могут рассматриваться перроны вокзалов,остановки общественного транспорта, парки и открытые рынки. Выполнение такой конструкции позволяет без дополнительных затрат реализовать аэрацию воды в декоративных малопроточных водоемах, находящихся в непосредственной близости от вентиляционного устройства. Применение в качестве рабочей жидкости минерализованной воды, например морской, позволяет дополнительно реализовать функцию ингаляции, что может найти применение в санаториях и домах отдыха. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
