Воздухонагреватель высокого давления

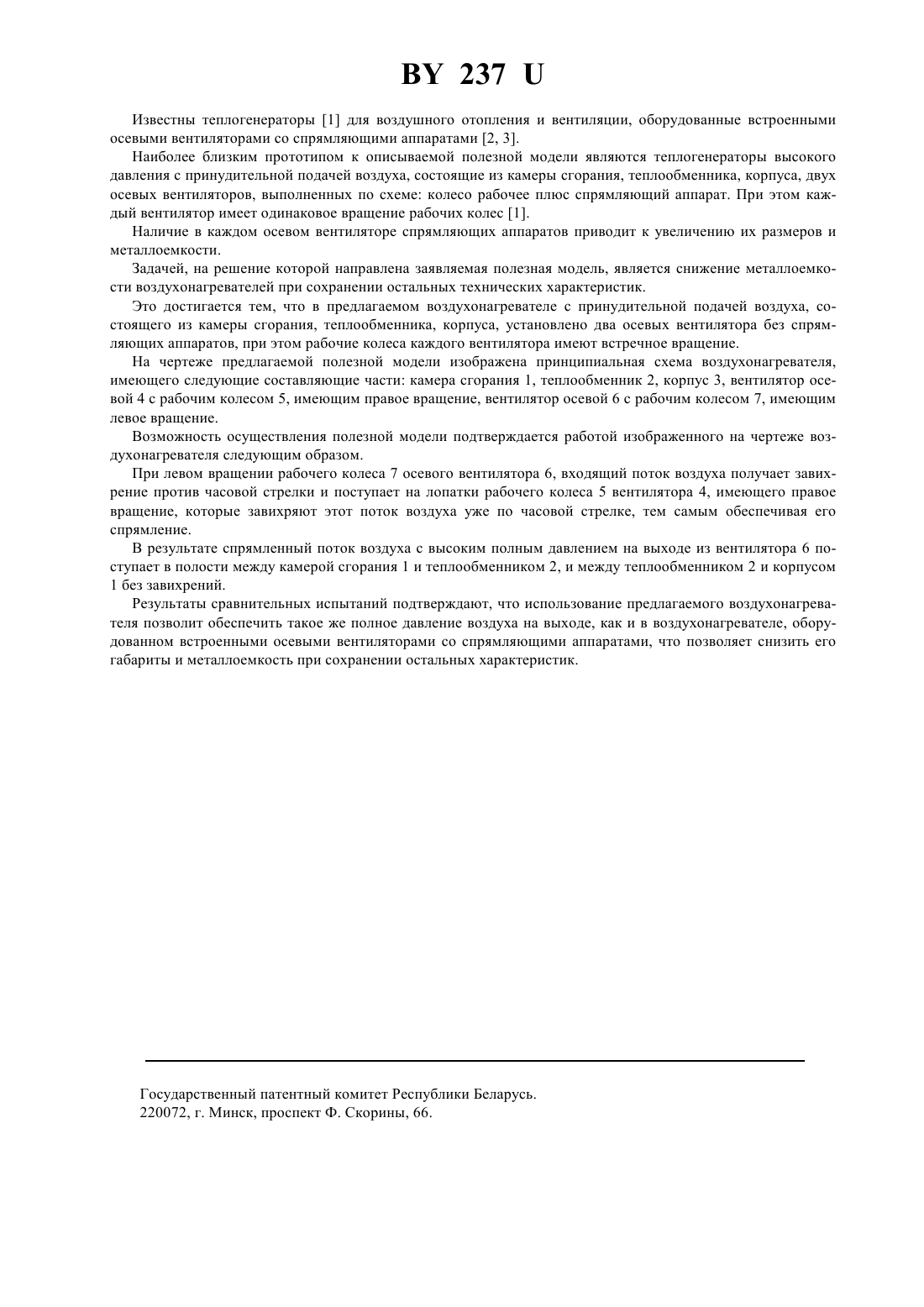

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Мозырский завод сельскохозяйственного машиностроения Мозырьсельмаш(73) Патентообладатель Мозырский завод сельскохозяйственного машиностроения Мозырьсельмаш(57) Воздухонагреватель высокого давления с принудительной подачей воздуха, содержащий камеру сгорания, теплообменник, корпус, два или кратное двум количество осевых вентиляторов, отличающийся тем,что в нем установлены осевые вентиляторы без спрямляющих аппаратов, а рабочие колеса каждого из двух вентиляторов имеют встречное вращение.(56) 1. ТУ 670 2928-3-92 Теплогенераторы ТГ-Ф-1, 5 Б ТГ-Ф-1, 5 Б-01 ТГ-Ф-1, 5 Б-02 ТГ-Ф-1, 5 Б-03 ТГ-Ф-1,5 А ТГ-Ф-1, 5 А-01 и горелки ГГ-200, ГГ-300, ГЖ-200, ГЖ-200-01, ГЖ-300, ГЖ-300-01. Технические условия, зарегистрированные в Брестском ЦСМ за 110/000041 31.03.1992 г. (прототип). 2. ГОСТ 10616-90 (СТ СЭВ 4483-84) Вентиляторы радиальные и осевые. Размеры и параметры. 3. ГОСТ 11442-90 Вентиляторы осевые общего назначения. Общие технические условия. Полезная модель относится к воздухонагревателям, предназначенным для воздушного отопления с принудительной подачей воздуха со встроенными осевыми вентиляторами. 237 Известны теплогенераторы 1 для воздушного отопления и вентиляции, оборудованные встроенными осевыми вентиляторами со спрямляющими аппаратами 2, 3. Наиболее близким прототипом к описываемой полезной модели являются теплогенераторы высокого давления с принудительной подачей воздуха, состоящие из камеры сгорания, теплообменника, корпуса, двух осевых вентиляторов, выполненных по схеме колесо рабочее плюс спрямляющий аппарат. При этом каждый вентилятор имеет одинаковое вращение рабочих колес 1. Наличие в каждом осевом вентиляторе спрямляющих аппаратов приводит к увеличению их размеров и металлоемкости. Задачей, на решение которой направлена заявляемая полезная модель, является снижение металлоемкости воздухонагревателей при сохранении остальных технических характеристик. Это достигается тем, что в предлагаемом воздухонагревателе с принудительной подачей воздуха, состоящего из камеры сгорания, теплообменника, корпуса, установлено два осевых вентилятора без спрямляющих аппаратов, при этом рабочие колеса каждого вентилятора имеют встречное вращение. На чертеже предлагаемой полезной модели изображена принципиальная схема воздухонагревателя,имеющего следующие составляющие части камера сгорания 1, теплообменник 2, корпус 3, вентилятор осевой 4 с рабочим колесом 5, имеющим правое вращение, вентилятор осевой 6 с рабочим колесом 7, имеющим левое вращение. Возможность осуществления полезной модели подтверждается работой изображенного на чертеже воздухонагревателя следующим образом. При левом вращении рабочего колеса 7 осевого вентилятора 6, входящий поток воздуха получает завихрение против часовой стрелки и поступает на лопатки рабочего колеса 5 вентилятора 4, имеющего правое вращение, которые завихряют этот поток воздуха уже по часовой стрелке, тем самым обеспечивая его спрямление. В результате спрямленный поток воздуха с высоким полным давлением на выходе из вентилятора 6 поступает в полости между камерой сгорания 1 и теплообменником 2, и между теплообменником 2 и корпусом 1 без завихрений. Результаты сравнительных испытаний подтверждают, что использование предлагаемого воздухонагревателя позволит обеспечить такое же полное давление воздуха на выходе, как и в воздухонагревателе, оборудованном встроенными осевыми вентиляторами со спрямляющими аппаратами, что позволяет снизить его габариты и металлоемкость при сохранении остальных характеристик. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
