Распылитель штангового опрыскивателя

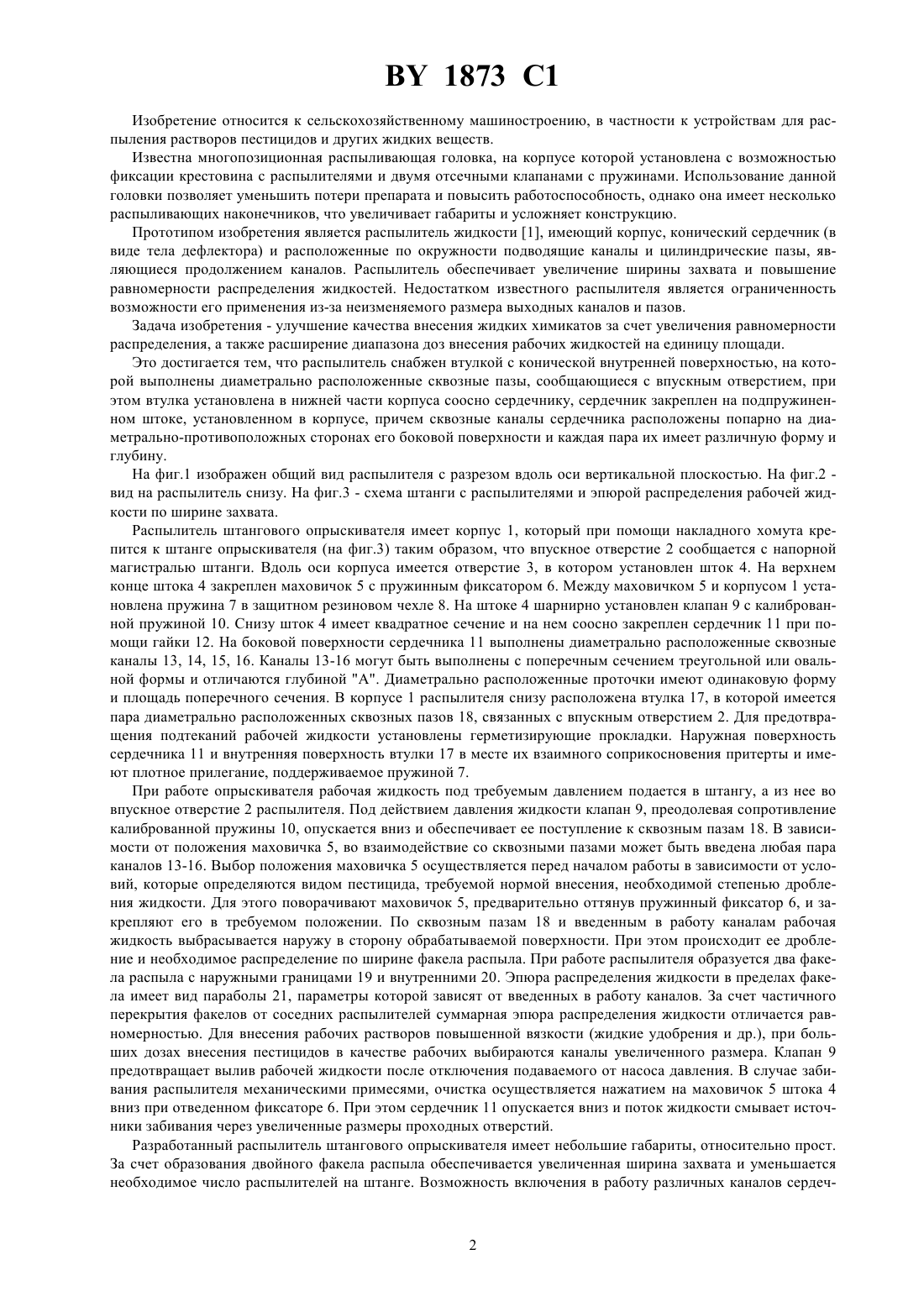

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявители Белорусская сельскохозяйственная академия Акционерное общество МЕКОСАН(73) Патентообладатели Белорусская сельскохозяйственная академия Акционерное общество МЕКОСАН(57) Распылитель штангового опрыскивателя, включающий корпус с впускным отверстием и сердечник со сквозными каналами, отличающийся тем, что он снабжен втулкой с конической внутренней поверхностью,на которой выполнены диаметрально расположенные сквозные пазы, сообщающиеся с впускным отверстием, при этом втулка установлена в нижней части корпуса соосно сердечнику, сердечник закреплен на подпружиненном штоке, установленном в корпусе, причем сквозные каналы сердечника расположены попарно на диаметрально-противоположных сторонах его боковой поверхности и каждая пара их имеет различную форму и глубину. 1873 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для распыления растворов пестицидов и других жидких веществ. Известна многопозиционная распыливающая головка, на корпусе которой установлена с возможностью фиксации крестовина с распылителями и двумя отсечными клапанами с пружинами. Использование данной головки позволяет уменьшить потери препарата и повысить работоспособность, однако она имеет несколько распыливающих наконечников, что увеличивает габариты и усложняет конструкцию. Прототипом изобретения является распылитель жидкости 1, имеющий корпус, конический сердечник (в виде тела дефлектора) и расположенные по окружности подводящие каналы и цилиндрические пазы, являющиеся продолжением каналов. Распылитель обеспечивает увеличение ширины захвата и повышение равномерности распределения жидкостей. Недостатком известного распылителя является ограниченность возможности его применения из-за неизменяемого размера выходных каналов и пазов. Задача изобретения - улучшение качества внесения жидких химикатов за счет увеличения равномерности распределения, а также расширение диапазона доз внесения рабочих жидкостей на единицу площади. Это достигается тем, что распылитель снабжен втулкой с конической внутренней поверхностью, на которой выполнены диаметрально расположенные сквозные пазы, сообщающиеся с впускным отверстием, при этом втулка установлена в нижней части корпуса соосно сердечнику, сердечник закреплен на подпружиненном штоке, установленном в корпусе, причем сквозные каналы сердечника расположены попарно на диаметрально-противоположных сторонах его боковой поверхности и каждая пара их имеет различную форму и глубину. На фиг.1 изображен общий вид распылителя с разрезом вдоль оси вертикальной плоскостью. На фиг.2 вид на распылитель снизу. На фиг.3 - схема штанги с распылителями и эпюрой распределения рабочей жидкости по ширине захвата. Распылитель штангового опрыскивателя имеет корпус 1, который при помощи накладного хомута крепится к штанге опрыскивателя (на фиг.3) таким образом, что впускное отверстие 2 сообщается с напорной магистралью штанги. Вдоль оси корпуса имеется отверстие 3, в котором установлен шток 4. На верхнем конце штока 4 закреплен маховичок 5 с пружинным фиксатором 6. Между маховичком 5 и корпусом 1 установлена пружина 7 в защитном резиновом чехле 8. На штоке 4 шарнирно установлен клапан 9 с калиброванной пружиной 10. Снизу шток 4 имеет квадратное сечение и на нем соосно закреплен сердечник 11 при помощи гайки 12. На боковой поверхности сердечника 11 выполнены диаметрально расположенные сквозные каналы 13, 14, 15, 16. Каналы 13-16 могут быть выполнены с поперечным сечением треугольной или овальной формы и отличаются глубиной А. Диаметрально расположенные проточки имеют одинаковую форму и площадь поперечного сечения. В корпусе 1 распылителя снизу расположена втулка 17, в которой имеется пара диаметрально расположенных сквозных пазов 18, связанных с впускным отверстием 2. Для предотвращения подтеканий рабочей жидкости установлены герметизирующие прокладки. Наружная поверхность сердечника 11 и внутренняя поверхность втулки 17 в месте их взаимного соприкосновения притерты и имеют плотное прилегание, поддерживаемое пружиной 7. При работе опрыскивателя рабочая жидкость под требуемым давлением подается в штангу, а из нее во впускное отверстие 2 распылителя. Под действием давления жидкости клапан 9, преодолевая сопротивление калиброванной пружины 10, опускается вниз и обеспечивает ее поступление к сквозным пазам 18. В зависимости от положения маховичка 5, во взаимодействие со сквозными пазами может быть введена любая пара каналов 13-16. Выбор положения маховичка 5 осуществляется перед началом работы в зависимости от условий, которые определяются видом пестицида, требуемой нормой внесения, необходимой степенью дробления жидкости. Для этого поворачивают маховичок 5, предварительно оттянув пружинный фиксатор 6, и закрепляют его в требуемом положении. По сквозным пазам 18 и введенным в работу каналам рабочая жидкость выбрасывается наружу в сторону обрабатываемой поверхности. При этом происходит ее дробление и необходимое распределение по ширине факела распыла. При работе распылителя образуется два факела распыла с наружными границами 19 и внутренними 20. Эпюра распределения жидкости в пределах факела имеет вид параболы 21, параметры которой зависят от введенных в работу каналов. За счет частичного перекрытия факелов от соседних распылителей суммарная эпюра распределения жидкости отличается равномерностью. Для внесения рабочих растворов повышенной вязкости (жидкие удобрения и др.), при больших дозах внесения пестицидов в качестве рабочих выбираются каналы увеличенного размера. Клапан 9 предотвращает вылив рабочей жидкости после отключения подаваемого от насоса давления. В случае забивания распылителя механическими примесями, очистка осуществляется нажатием на маховичок 5 штока 4 вниз при отведенном фиксаторе 6. При этом сердечник 11 опускается вниз и поток жидкости смывает источники забивания через увеличенные размеры проходных отверстий. Разработанный распылитель штангового опрыскивателя имеет небольшие габариты, относительно прост. За счет образования двойного факела распыла обеспечивается увеличенная ширина захвата и уменьшается необходимое число распылителей на штанге. Возможность включения в работу различных каналов сердеч 2 1873 1 ника позволяет получить требуемое качество работы по равномерности распределения и степени дробления рабочей жидкости. Заказ 9065 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
