Котел

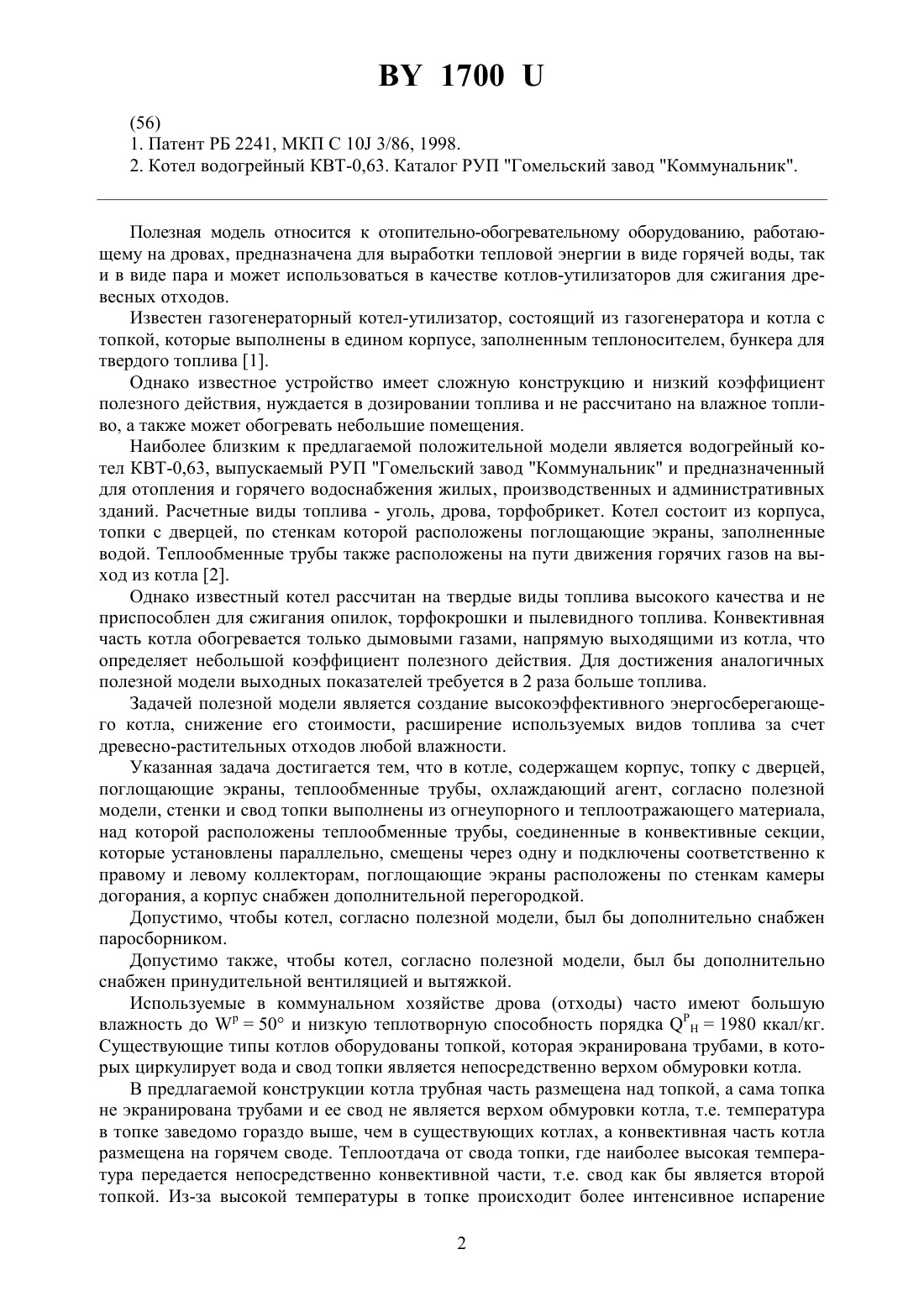

(51)23 1/00,23 9/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Савицкий Евгений Владимирович Щетинин Александр Васильевич(72) Авторы Савицкий Евгений Владимирович Щетинин Александр Васильевич(73) Патентообладатели Савицкий Евгений Владимирович Щетинин Александр Васильевич(57) 1. Котел, содержащий корпус, топку с дверцей, поглощающие экраны, теплообменные трубы, охлаждающий агент, отличающийся тем, что стенки и свод топки выполнены из огнеупорного и теплоотражающего материала, над которой расположены теплообменные трубы, соединенные в конвективные секции, которые установлены параллельно, смещены через одну и подключены соответственно к правому и левому коллекторам, поглощающие экраны расположены по стенкам камеры догорания, а корпус снабжен дополнительной перегородкой. 2. Котел по п. 1, отличающийся тем, что дополнительно снабжен паросборником. 3. Котел по п. 1, отличающийся тем, что дополнительно снабжен принудительной вентиляцией и вытяжкой.(56) 1. Патент РБ 2241, МКП 10 3/86, 1998. 2. Котел водогрейный КВТ-0,63. Каталог РУП Гомельский завод Коммунальник. Полезная модель относится к отопительно-обогревательному оборудованию, работающему на дровах, предназначена для выработки тепловой энергии в виде горячей воды, так и в виде пара и может использоваться в качестве котлов-утилизаторов для сжигания древесных отходов. Известен газогенераторный котел-утилизатор, состоящий из газогенератора и котла с топкой, которые выполнены в едином корпусе, заполненным теплоносителем, бункера для твердого топлива 1. Однако известное устройство имеет сложную конструкцию и низкий коэффициент полезного действия, нуждается в дозировании топлива и не рассчитано на влажное топливо, а также может обогревать небольшие помещения. Наиболее близким к предлагаемой положительной модели является водогрейный котел КВТ-0,63, выпускаемый РУП Гомельский завод Коммунальник и предназначенный для отопления и горячего водоснабжения жилых, производственных и административных зданий. Расчетные виды топлива - уголь, дрова, торфобрикет. Котел состоит из корпуса,топки с дверцей, по стенкам которой расположены поглощающие экраны, заполненные водой. Теплообменные трубы также расположены на пути движения горячих газов на выход из котла 2. Однако известный котел рассчитан на твердые виды топлива высокого качества и не приспособлен для сжигания опилок, торфокрошки и пылевидного топлива. Конвективная часть котла обогревается только дымовыми газами, напрямую выходящими из котла, что определяет небольшой коэффициент полезного действия. Для достижения аналогичных полезной модели выходных показателей требуется в 2 раза больше топлива. Задачей полезной модели является создание высокоэффективного энергосберегающего котла, снижение его стоимости, расширение используемых видов топлива за счет древесно-растительных отходов любой влажности. Указанная задача достигается тем, что в котле, содержащем корпус, топку с дверцей,поглощающие экраны, теплообменные трубы, охлаждающий агент, согласно полезной модели, стенки и свод топки выполнены из огнеупорного и теплоотражающего материала,над которой расположены теплообменные трубы, соединенные в конвективные секции,которые установлены параллельно, смещены через одну и подключены соответственно к правому и левому коллекторам, поглощающие экраны расположены по стенкам камеры догорания, а корпус снабжен дополнительной перегородкой. Допустимо, чтобы котел, согласно полезной модели, был бы дополнительно снабжен паросборником. Допустимо также, чтобы котел, согласно полезной модели, был бы дополнительно снабжен принудительной вентиляцией и вытяжкой. Используемые в коммунальном хозяйстве дрова (отходы) часто имеют большую влажность до 50 и низкую теплотворную способность порядка 1980 ккал/кг. Существующие типы котлов оборудованы топкой, которая экранирована трубами, в которых циркулирует вода и свод топки является непосредственно верхом обмуровки котла. В предлагаемой конструкции котла трубная часть размещена над топкой, а сама топка не экранирована трубами и ее свод не является верхом обмуровки котла, т.е. температура в топке заведомо гораздо выше, чем в существующих котлах, а конвективная часть котла размещена на горячем своде. Теплоотдача от свода топки, где наиболее высокая температура передается непосредственно конвективной части, т.е. свод как бы является второй топкой. Из-за высокой температуры в топке происходит более интенсивное испарение 2 1700 влаги из подаваемых в топку дров, т.е. более устойчивое горение. Дымовые газы высокой температуры также поступают в конвективную часть котла и дополнительно нагревают теплоноситель, что приводит к более полному использованию тепла сгоревшего топлива. Теплопроизводительность котла обусловлена его габаритами, т.е. при увеличении теплопроизводительности увеличиваются объем топки и конвективной части. При одинаковых габаритах существующих котлов и предлагаемой конструкции отношение поверхности нагрева котла (трубная часть) к объему топки в пользу последнего за счет развитого конвективного пучка. Так среднее соотношение НАГР/ для предлагаемой конструкции составляет 2730, а для существующих - 710. Для котла, принятого за прототип, это соотношение равно 9,4. Габариты котла заданной производительности по предлагаемой конструкции будут значительно меньше из-за развитой поверхности нагрева, на его изготовление пойдет меньше материалов и соответственно стоимость его будет ниже. Сущность полезной модели поясняется чертежом. На фигуре изображен продольный разрез котла. Котел содержит корпус 1, топку 2 с дверцей, колосники 3, дверцу 4 для выгрузки золы,дверцу 5 подачи воздуха в топку, камеру догорания 6, экранированную поглощающими экранами, теплообменные трубы, соединенные в конвективные секции 7, которые установлены в верхней части корпуса 1 над топкой 2. Конвективные секции 7 установлены параллельно, смещены через одну и подключены соответственно к правому 8 и левому (на фиг. не показан) коллектором. Корпус 1 имеет дополнительную перегородку 9, разворачивающую движение дымовых газов, устройство для выхода дымовых газов 10. Топка 2 и камера догорания 6 обмурованы огнеупорным и теплоотражающим материалом 11. Охлаждающий агент (вода) поступает в котел через устройство 12, а удаляется через устройство 13. Котел может снабжаться паросборником 14, в который через устройство 15 подается вода, а через устройство 16 отбирается пар. При необходимости может дополнительно использоваться принудительная вентиляция и вытяжка, подключаемые к устройствам 5 и 10. Котел работает следующим образом. Топливо, преимущественно опилки, древесная стружка, торфокрошка, загружается в топку 1 и поджигается. Топка 1 нагревается, обмуровка 11 раскаляется. Продукты горения поступают в камеру догорания 6, где отдают часть тепловой энергии поглощающим экранам. Далее дымовые газы поступают в лабиринт конвективных секций 7 и перегородки 9,удаляются через устройство 10. Вода через устройство 12 подается в нижнюю часть правого 8 и левого коллекторов, а затем последовательно поступает в конвективные секции 7,подключенные к соответствующему коллектору. Оба потока теплоносителя, подогреваемые дымовыми газами и сводом топки 2, движутся навстречу дымовым газам и сходятся в поглощающих экранах камеры догорания 6, где самая высокая температура. Затем через устройство 13 теплоноситель подается в теплосети. При работе котла в паровом режиме устройства 12 и 13 закрываются. Вода поступает через устройство 15 в паросборник 14 и затем в коллекторы. Далее происходит естественная циркуляция воды по тому же пути, что и в водогрейном режиме. Кипящая вода возвращается в паросборник 14, где и происходит отбор пара через устройство 16. При недостаточной тяги дополнительно используется принудительная вентиляция и вытяжка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
