Котел

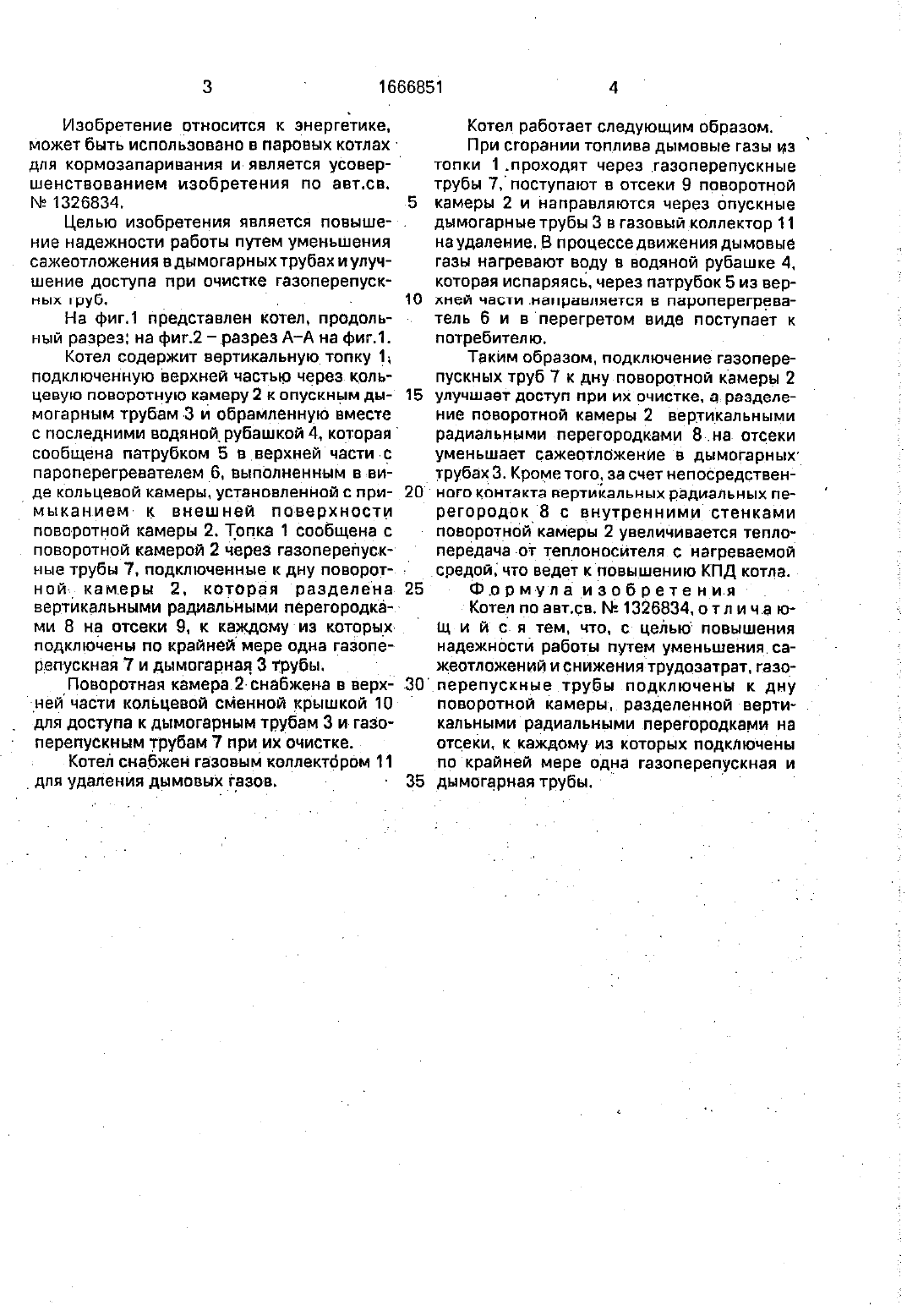

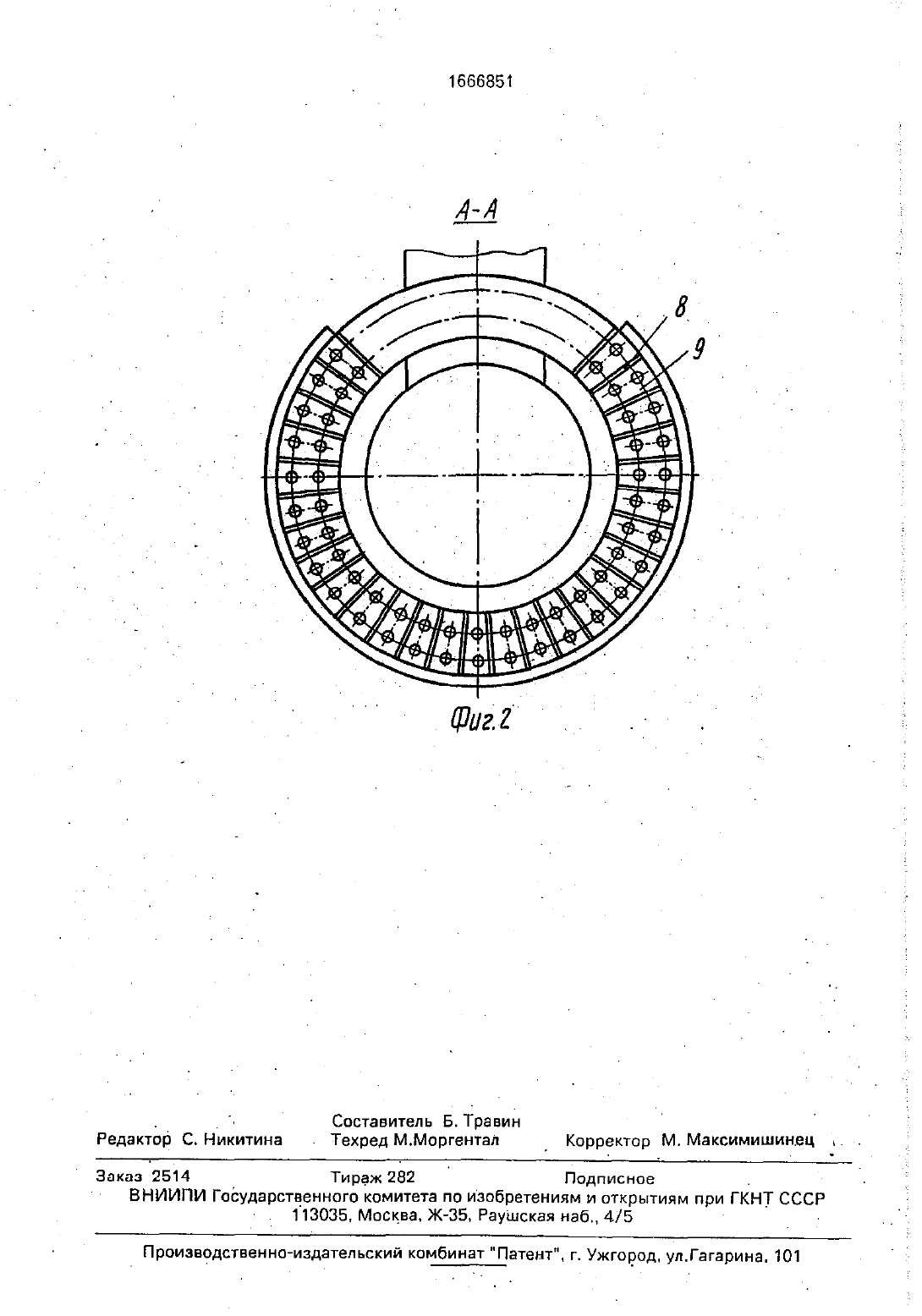

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПМ(56) Авторское свидетельство СССР М- 132 б 834. кл. 122 В 7/12. 1.985.м.б. использовано в паровых котлах для кормоэапаривания. Цель изобретения повышение надежности работы Епутемтрубах и улучшение доступа при очистке газоперепускных труб. При сгорании топлива дымовые газы- из, топки 1 проходят черезгааоперепускньлетрубьп 7. поступают-в отсе ки поворотной камеры 2 и направляются черезеопускные дымогарные трубы 3 в газовый коллектор 11 на удаление. В процесседвижения дьпмовьъе газьгнагревают воду в-водяной рубашке 4, которая. Испаряясь. направляется в пароперегреватель 6 через патрубок 5 и в пврегретом виде поступает-к потребителю. Подключение газоперепуск . ных труб 7 к дну поворотной камеры 2 УЛУЧ шает дбступ при их очистке. а разделение поворотной камеры 2 вертикальными ради- ЗЛЬНЫМИ ПВДВГОПОДКЭМИ На ОТСВКИ УМЕНЬ шает сажеотложение в дымогарньлх трубахИзобретение относится к энергетике. может быть использовано в паровых котлах для кормозапаривания и-является усовер- шенствованием изобретения по авт.св. Ме 1326834. оЦелью изобретения является повышение надежности работы путем уменьшения саокеотложения вдымогарных трубах иупучшение доступа при очистке газоперепускных труб. у чНа фиг.1 представлен котел. продольный разрез на фиг.2 разрез А-А на фиг.1.Котел содержит вертикальную топку 1 подключенную верхней частью через кольцевую поворотную камеру 2 к впускным дымогарным трубам 3 и обрамленную вместе с последними водяной рубашкой 4. которая сообщена патрубком 5 вверхнейчасти-с пароперегревателем 6. выполненным в-ви у де КОЛЬЦЭВОЙ камеры, УСТВНОВЛВН НОЙ С при МЫКЭНИВМ К внешней ПОВЕРХНОСТИ поворотной камеры 2. топка 1 сообщена с поворотной камерой 2 через газоперепуск-чнойд. камеры 2. которая разделена вертикальными радиальными перегородкаподключены по крайней мере одна газоперепускная 7 и дымогарная 3 ТРУБЫ. Поворотная камера.2-снабжена в верх дней части кольцевой сменной крышкой 101для доступа к дымогарным трубам 3 и- газоперепускным трубам 7 приих очистке. Котел снабжен газовым коллектором 11для удаления дымовых газов.Котел работает следующим образом. чПри сгорании топлива дымовые газы изтопки 1 проходят через газоперепускньле трубы 7. поступают в отсеки 9 поворотной камеры 2 и направляются через опускные дымогарные трубы 3 в газовыйколлектор 11 на удаление. В процессе движения дымовые газы нагревают воду в водяной рубашке 4. которая Испаряясь. через патрубок 5 из веркней части направляется в пароперегреватель 6 и в перегретом виде поступает к потребителю. Таким образом. подключение газоперепускных труб 7 к дну поворотной камеры 2 улучшает ДОСТУП при ИХ ОЧИСТКВ. а-ВЭЗДЭЛВние поворотной камеры 2 вертикальными радиальными перегородками 8.на отсекиуменьшает сажеотложение в дымогарньос у трубах Э. Кроме того, за счет непосредствен ного контакта вертикальных радиальных перегородок 8 с внутренними стенками поворотной камеры 2 увеличивается теплопередача от теплоносителя. с нагреваемойсредой что ведет кповышенипо КПД котла. .щ и й с, ятем. что. с целью повышения надежности работы путем уменьшения сажеотпожений и снижения трудозатрат. газо лерепускные трубы подключены к дну . поворотной камеры. разделенной верти- .КЭЛЬНЫМИПЗДИЗЛЬНЫМИ ПЕРВГОПОДКЗМИ на ОТЦЕКИ. ККЭЖДОМУ ИЗ КОТОРЫХ ПОДКЛЮЧВНЫ ПО крайней мере ОДНЗ ГЭЗОПЭРЕПУСКНЭЯ ИРедактор С. Никитина Техред Мморгентал Корректор М. Максимишинец .Заказ 2514 Тираж 252 Подписное . о ВНИИПИ Государственного комитета изобретениям и открытиям при ГКНТ СССР
