Котел

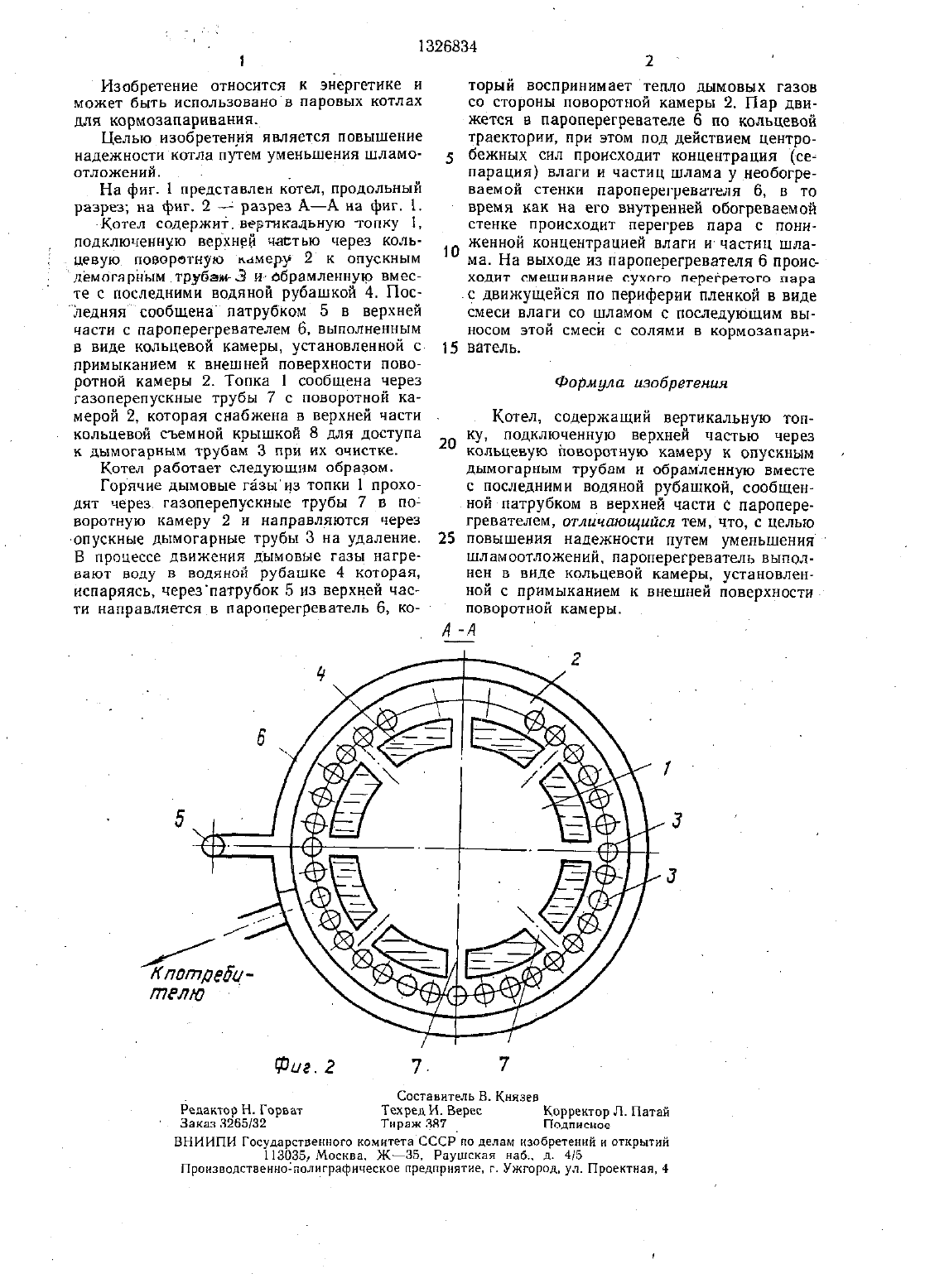

здрвгйстрировдн в РесгтепггаЕ БЕЛАРУСЬ патент МГОСУДАРСТВЕННЫЙ номитет сссе по ДЕЛАМ ИЗОБРЕТЕНИИ и ОТНРЫТИИ(71) Головное конструкторское бюро покомплексу оборудования для микроклиматакормозапаривания. Изобретение позволяет повысить надежность котла путем уменьшения шламоотложений. Дымовые газы нагре вают воду в рубашке 4. Образующийся пгрчерез патрубок 5 из верхней части рубашки 4 направляется в пароперегреватель (П) Б Последний выполнен в виде кольцевой камеры (15), установленной с примыканием к внешнеи поверхности поворотной К 2. П 6 воспринимает тепло со стороны К 2. Пар движется в П б по кольцевой траектории, при этом под действием центробежных сил .происходит концентрация влаги и частиц шлама у необогреваемой стенки П 6, в то время как наего внутренней обогреваемой стенке происходит перегрев пара с пони ЖЕННОИ концентрацией влаги и частиц шла. Мд- На ВЫХОДЕ из П 6 происходит смешива ииесухого перегретого пара с движущейся по периферии пленкой в виде смеси влаги со шламом, которая впоследствии вместе с солями выносится в кормозапариватель. 2 ил.Изобретение относится к энергетике и может быть использовано в паровых котлах для кормозапариванип.Целью изобретения является повышение надежности котла путем уменьшения шламоотложений. . .На фиг. 1 представлен котел, продольный разрез на фиг. 2 разрез А-А на фит. 1.Котел содержитвертикальную топку 1,подключенную верхней частью через кольцевую поворотную камер-у 2 к спускнымдемогарнъхм 11337631593 и- обрамленную вмес те с последними водяной рубашкой 4. Пос ледняя сообщена патрубком 5 в верхнейчасти с пароперегревателем 6, вьтполненньтм в виде кольцевой камеры, установленной с примыканием к внешней поверхности поворотной камеры 2. Топка 1 сообщена через газоперепускные трубы 7 с поворотной камерой 2, которая снабжена в верхней части кольцевой съемной крышкой 8 для доступа к дьхмогарнькм трубам З при их очистке. Котел работает следующим образом. Горячие дымовые газыиз топки 1 проходят через, газоперепускньхе трубы 7 в поворотную камеру 2 н направляются черезспускные дымогарные трубы 3 на удаление.В процессе движения дымовые газы нагревают воду в водяной рубашке 4 которая,Испаряясь, черезпатрубок 5 из верхней части направляется в пароперегреватель 6, который воспринимает тепло дымовых газов со стороны поворотной камеры 2. Пар движется в пароперегревателе 6 по кольцевой траектории, при этом под действием Центробежных сил происходит концентрация (сепарация) влаги и частиц шлама у необогреваемой стенки пароперегревателя 6, в то время как на его внутренней обогреваемой стенке происходит перегрев пара с пониженной концентрацией влаги и частиц шлама. На выходе из пароперегревателя 6 происХОДНТ СМЕШНВЗНИЕ СУХОГО ПЕрВГреТОГО пара.с движущейся по периферии пленкой в видесмеси влаги со шламом с последующим выносом этой смеси с солями в кормозапари ватель. Формула изобретения Котел, содержащий вертикальную топку, подключенную верхней частью черезкольцевую поворотную камеру к спускным дымогарньтм трубам и обрамленную вместе с последними водяной рубашкой, сообщенной патрубком в верхней части с пароперегревателем, отличающийся тем, что, с цельюПОВЫШЕНИЯ НЭДЕЖНОСТИ ПУТЕМ УМЕНЬШЕНИЯВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-ЭБ, Раушскап наб. д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород. ул. Проектная, 4
