C10J 3/86 — комбинированные с котлами-утилизаторами

Номер патента: 2241

Опубликовано: 30.09.1998

Авторы: Галюжин Сергей Данилович, Воронков Владимир Иванович

МПК: C10J 3/86

Метки: котел-утилизатор, газогенераторный

Текст:

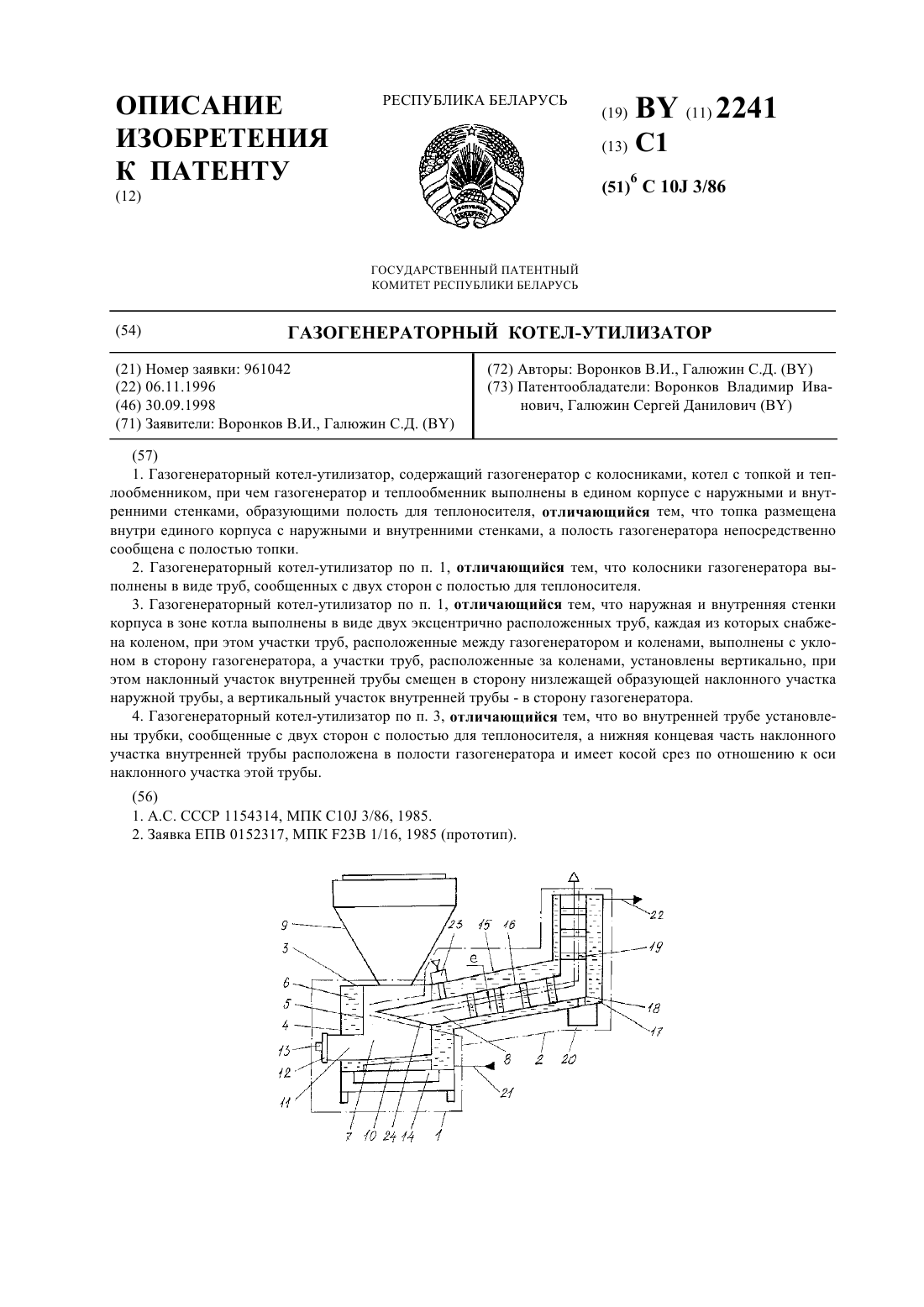

...поясняется чертежом, на котором изображена схема газогенераторного котлаутилизатора. Газогенераторный котел-утилизатор состоит из газогенератора 1 и котла 2, которые выполнены в едином корпусе 3, имеющем наружную 4 и внутреннюю 5 стенки. Эти стенки образуют полость 6 для теплоносителя. Внутренняя полость 7 газогенератора 1 непосредственно сообщена с полостью топки 8 котла 2, а топка 8 размещена внутри единого корпуса 3. Сверху на...

Номер патента: 2381

Опубликовано: 30.09.1998

Авторы: Воронков Владимир Иванович, Галюжин Сергей Данилович

МПК: F22B 33/18, C10J 3/86

Метки: газогенераторный, котел-утилизатор

Текст:

...котлаутилизатора. Газогенераторный котел-утилизатор состоит из газогенератора 1 и котла 2, который установлен выше газогенератора 1. Верхняя часть газогенератора выполнена в виде цилиндра 3, а нижняя - в виде усеченного конуса 4. На верхней крышке цилиндра 3 установлен бункер 5 для твердого топлива с герметичным питателем 6. В верхней части цилиндра 3 расположен люк с герметичной крышкой 7, а выше люка внутри цилиндра 3 установлены съемные...
