Котел отопительный на древесине

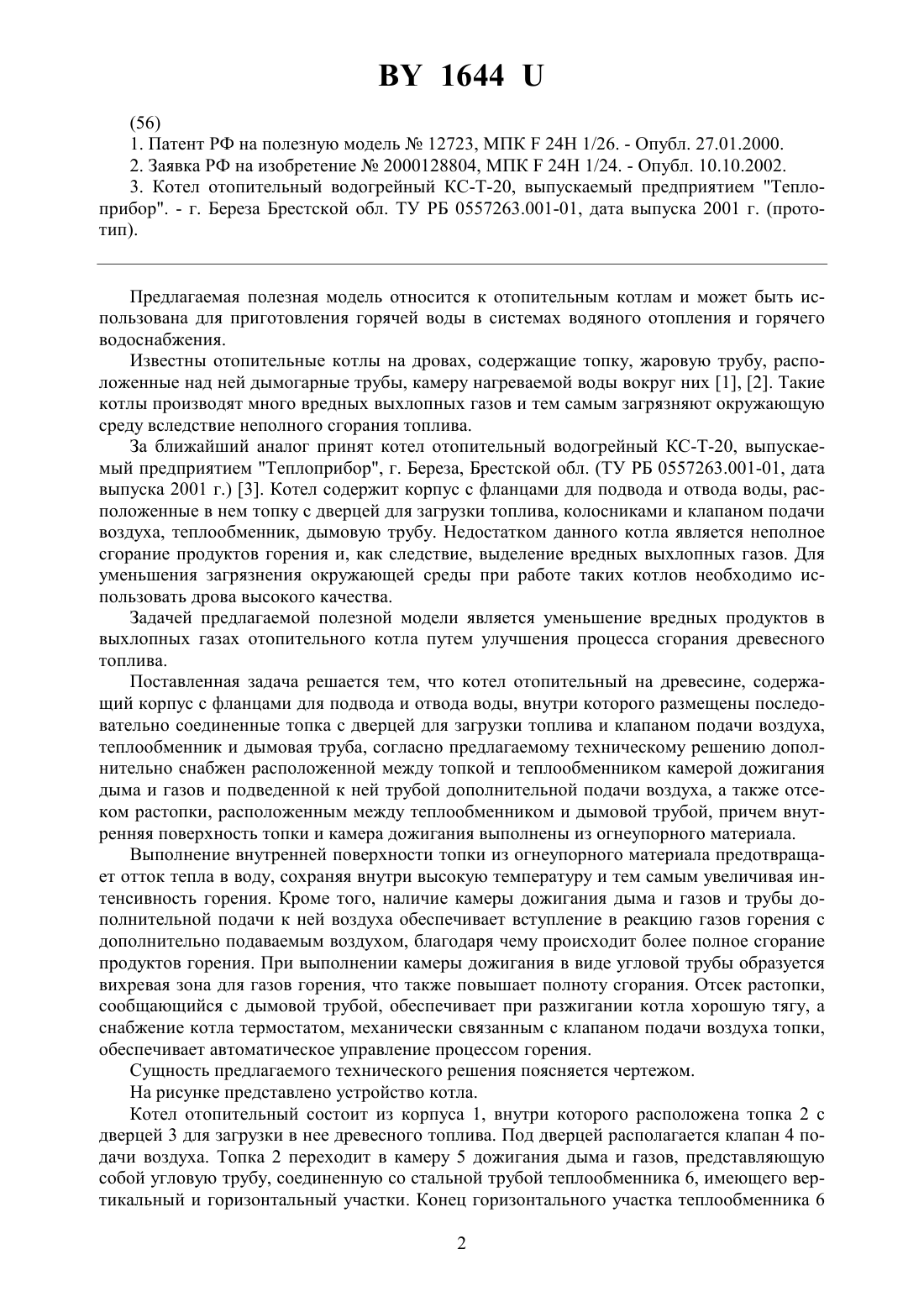

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОТЕЛ ОТОПИТЕЛЬНЫЙ НА ДРЕВЕСИНЕ(71) Заявитель Климовец Николай Павлович(72) Автор Климовец Николай Павлович(73) Патентообладатель Климовец Николай Павлович(57) 1. Котел отопительный на древесине, содержащий корпус с фланцами для подвода и отвода воды, внутри которого размещены последовательно соединенные топка с дверцей для загрузки топлива и клапаном подачи воздуха, теплообменник, дымовая труба, отличающийся тем, что он снабжен расположенной между топкой и теплообменником камерой дожигания дыма и газов и подведенной к ней трубой дополнительной подачи воздуха,а также отсеком растопки с дверцей, расположенным между теплообменником и дымовой трубой, при этом внутренняя поверхность топки и камера дожигания дыма и газов выполнены из огнеупорного материала. 2. Котел по п. 1, отличающийся тем, что камера дожигания дыма и газов выполнена в виде угловой трубы. 3. Котел по любому из пп. 1, 2, отличающийся тем, что он снабжен термостатом для автоматического управления процессом горения, механически связанным с клапаном подачи воздуха топки.(56) 1. Патент РФ на полезную модель 12723, МПК 24 1/26. - Опубл. 27.01.2000. 2. Заявка РФ на изобретение 2000128804, МПК 24 1/24. - Опубл. 10.10.2002. 3. Котел отопительный водогрейный КС-Т-20, выпускаемый предприятием Теплоприбор. - г. Береза Брестской обл. ТУ РБ 0557263.001-01, дата выпуска 2001 г. (прототип). Предлагаемая полезная модель относится к отопительным котлам и может быть использована для приготовления горячей воды в системах водяного отопления и горячего водоснабжения. Известны отопительные котлы на дровах, содержащие топку, жаровую трубу, расположенные над ней дымогарные трубы, камеру нагреваемой воды вокруг них 1, 2. Такие котлы производят много вредных выхлопных газов и тем самым загрязняют окружающую среду вследствие неполного сгорания топлива. За ближайший аналог принят котел отопительный водогрейный КС-Т-20, выпускаемый предприятием Теплоприбор, г. Береза, Брестской обл. (ТУ РБ 0557263.001-01, дата выпуска 2001 г.) 3. Котел содержит корпус с фланцами для подвода и отвода воды, расположенные в нем топку с дверцей для загрузки топлива, колосниками и клапаном подачи воздуха, теплообменник, дымовую трубу. Недостатком данного котла является неполное сгорание продуктов горения и, как следствие, выделение вредных выхлопных газов. Для уменьшения загрязнения окружающей среды при работе таких котлов необходимо использовать дрова высокого качества. Задачей предлагаемой полезной модели является уменьшение вредных продуктов в выхлопных газах отопительного котла путем улучшения процесса сгорания древесного топлива. Поставленная задача решается тем, что котел отопительный на древесине, содержащий корпус с фланцами для подвода и отвода воды, внутри которого размещены последовательно соединенные топка с дверцей для загрузки топлива и клапаном подачи воздуха,теплообменник и дымовая труба, согласно предлагаемому техническому решению дополнительно снабжен расположенной между топкой и теплообменником камерой дожигания дыма и газов и подведенной к ней трубой дополнительной подачи воздуха, а также отсеком растопки, расположенным между теплообменником и дымовой трубой, причем внутренняя поверхность топки и камера дожигания выполнены из огнеупорного материала. Выполнение внутренней поверхности топки из огнеупорного материала предотвращает отток тепла в воду, сохраняя внутри высокую температуру и тем самым увеличивая интенсивность горения. Кроме того, наличие камеры дожигания дыма и газов и трубы дополнительной подачи к ней воздуха обеспечивает вступление в реакцию газов горения с дополнительно подаваемым воздухом, благодаря чему происходит более полное сгорание продуктов горения. При выполнении камеры дожигания в виде угловой трубы образуется вихревая зона для газов горения, что также повышает полноту сгорания. Отсек растопки,сообщающийся с дымовой трубой, обеспечивает при разжигании котла хорошую тягу, а снабжение котла термостатом, механически связанным с клапаном подачи воздуха топки,обеспечивает автоматическое управление процессом горения. Сущность предлагаемого технического решения поясняется чертежом. На рисунке представлено устройство котла. Котел отопительный состоит из корпуса 1, внутри которого расположена топка 2 с дверцей 3 для загрузки в нее древесного топлива. Под дверцей располагается клапан 4 подачи воздуха. Топка 2 переходит в камеру 5 дожигания дыма и газов, представляющую собой угловую трубу, соединенную со стальной трубой теплообменника 6, имеющего вертикальный и горизонтальный участки. Конец горизонтального участка теплообменника 6 2 1644 вставлен в отсек растопки 7 с дверцей 8, а из отсека растопки 7 выходит дымовая труба 9. Вторая дымовая труба 10 выходит из камеры 5 дожигания дыма и газов и снабжена регулируемым запорным клапаном 11. В нижней части топки 2 расположена и подведена к камере 5 дожигания дыма и газов труба 12 для дополнительной подачи воздуха. Камера 5 дожигания дыма и газов и внутренняя поверхность топки 2 выполнены из огнеупорного материала. Наружная поверхность топки 2 выполнена из стали. Корпус 1 котла выполнен из стали и снабжен фланцами 13 и 14 соответственно для подвода и отвода воды. Для автоматического управления процессом горения в топке 2 путем регулирования тяги пламени котел имеет термостат 15, механически связанный с клапаном 4 подачи воздуха. Котел отопительный работает следующим образом. Внутреннее пространство котла через фланец 13 заполняется водой, а в топку 2 загружают древесное топливо. В отсек растопки 7 помещают растопочный материал (бумагу, щепки) и поджигают, возникшее тепло затягивается дымовой трубой 9, и появляется тяга. Затем в топке 2 разжигают огонь и закрывают дверцу 3. Керамическое покрытие внутренней поверхности топки 2 служит как теплоизоляция, что предотвращает отток тепла из топки 2 в воду котла. Поэтому температура внутри топки 2 очень высокая, что приводит к интенсивному сгоранию топлива. Для более полного сгорания продуктов горения, поступающих в камеру 5 дожигания дыма и газов, к ней по трубе 12 дополнительно подают горячий воздух. Далее тепло горячего газа,проходящего по трубам теплообменника 6, переходит в воду котла, а отработанный газ выходит наружу. Горячая вода через фланец 14 отводится в систему отопления. Предлагаемый отопительный котел на древесине отличается улучшенным способом сгорания, чистотой выхлопных газов и может работать на некачественном сырье. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
